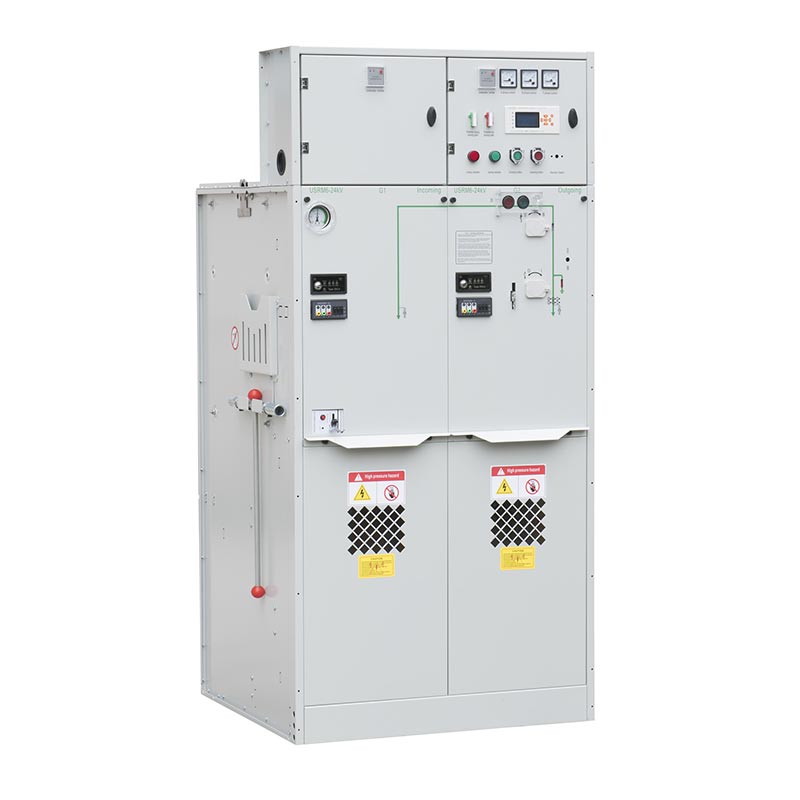

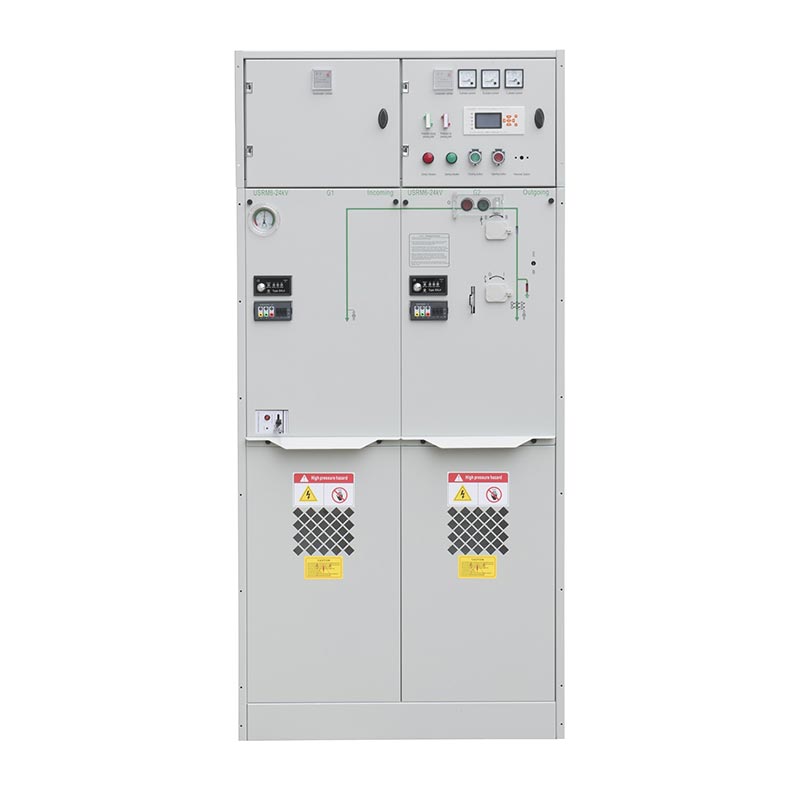

Sf6 गॅस इन्सुलेटेड स्विचगियर

USRM6 मालिका Sf6 गॅस इन्सुलेटेड स्विचगियर ही USUNE द्वारे स्वतंत्रपणे विकसित केलेली पूर्णपणे इन्सुलेटेड प्रणाली आहे. त्याचे मुख्य सर्किट स्विच कार्यप्रदर्शन आणि सर्व विद्युत घटक सीलबंद आणि दाबयुक्त SF6 गॅससह इन्सुलेटेड आहेत. पूर्णपणे संलग्न रचना संपूर्ण उपकरणाचे बाह्य पर्यावरणीय प्रभावांपासून संरक्षण करते, प्रभावीपणे कार्यान्वित सुनिश्चित करते विश्वासार्हता आणि कर्मचाऱ्यांची सुरक्षा, संपूर्ण जीवन चक्रात देखभाल-मुक्त ऑपरेशन साध्य करणे. उत्पादन एक मानक मॉड्यूलर युनिट आणि निश्चित संयोजन मॉड्यूलर युनिट डिझाइनचा अवलंब करते, विस्तारयोग्य मुख्य बसबार निवडीला समर्थन देते. हे पूर्ण मॉड्यूलरिटी, पूर्ण इन्सुलेशन आणि पूर्ण संलग्नता प्राप्त करते, उच्च विश्वसनीयता आणि सुरक्षितता सुनिश्चित करते पॉवर ग्रिड नोड्स, एंड यूजर्स आणि रिचद्वारे दुय्यम सबस्टेशन्सच्या लवचिक आणि कॉम्पॅक्ट स्विचगियर आवश्यकता मॉड्यूल संयोजन.

मुख्य उत्पादन वैशिष्ट्ये

1. मॉड्यूलर डिझाइन, लवचिक संयोजन

लोड स्विच युनिट्स (सी), लोड स्विच + फ्यूज कॉम्बिनेशन युनिट्स (एफ), सर्किट यासारख्या अनेक कार्यात्मक मॉड्यूल्सचे एकत्रीकरण ब्रेकर युनिट्स (व्ही), मीटरिंग युनिट्स (एम), आणि बसबार पीटी युनिट्स (पीटी), ते रिंग मेन युनिट्समध्ये मुक्तपणे एकत्र केले जाऊ शकतात, विविध उर्जा वितरण परिस्थिती आणि वापरकर्त्याच्या गरजांशी लवचिकपणे जुळवून घेणे, उत्पादनामध्ये लक्षणीय सुधारणा करणे लागू आणि लवचिकता.

2. पूर्णपणे इन्सुलेटेड संलग्न संरचना

Sf6 गॅस इन्सुलेटेड स्विचगियर मुख्य सर्किट विभाग (मुख्य बसबार) आणि स्विच कार्यप्रदर्शन एका आत समाविष्ट केले आहे स्टेनलेस स्टील वेल्डेड गॅस बॉक्स. मुख्य सर्किट गॅस बॉक्स बुशिंगच्या सहाय्याने बाहेरून जोडलेले आहे DIN47636 मानके. इनकमिंग आणि आउटगोइंग केबल्स पूर्णपणे इन्सुलेटेड संलग्न डिटेचेबल कनेक्टर वापरून जोडल्या जातात. द गॅस बॉक्समध्ये IP67 संरक्षण रेटिंग आहे, प्रभावीपणे बाह्य वातावरण वेगळे करते आणि अल्पकालीन पूर प्रदान करते आणि कंडेन्सेशन संरक्षण, अगदी कठोर परिस्थितीतही स्थिर ऑपरेशन सुनिश्चित करते.

3. लवचिक आणि विस्तारित डिझाइन

हे विविध मानक मॉड्यूलर युनिट्ससह एकत्र करून मानक कॅबिनेट-प्रकार, न-विस्तारणयोग्य स्थिर रिंग तयार करू शकते. नेटवर्क स्विच (एकच SF6 इन्सुलेटेड गॅस बॉक्स 6 युनिट्सपर्यंत एकत्र केला जाऊ शकतो). हे देखील एकत्र केले जाऊ शकते समर्पित पूर्ण इन्सुलेटेड बसबारद्वारे विविध संयोजन फॉर्म प्राप्त करून, विस्तारयोग्य युनिट्स तयार करण्यासाठी भिन्न मॉड्यूल्स विविध प्रदेश, प्रकार आणि ग्राहकांच्या पॉवर डिस्पॅचिंग गरजा पूर्ण करण्यासाठी कनेक्टर.

4. उच्च सुरक्षा आणि विश्वसनीयता

मुख्य सर्किट घटक आणि स्विच कार्यप्रदर्शन स्टेनलेस स्टील गॅस बॉक्समध्ये अंतर्भूत केले आहे, ज्याला जोडलेले आहे थेट भागांशी थेट संपर्क टाळण्यासाठी बुशिंगद्वारे बाहेर. विश्वसनीय दाब आराम उपकरणांसह सुसज्ज आणि चॅनेल, ते अपघातांच्या बाबतीत कर्मचारी आणि उपकरणांच्या सुरक्षिततेचे प्रभावीपणे संरक्षण करते. एक व्यापक यांत्रिक इंटरलॉकिंग डिव्हाइस चुकीच्या ऑपरेशनचा धोका कमी करते, सुरक्षितता आणि विश्वासार्हता वाढवते.

5. ऑपरेटिंग यंत्रणेची उच्च विश्वसनीयता

SF6 गॅस इन्सुलेटेड स्विचगियर स्वयं-विकसित आणि डिझाइन केलेल्या स्प्रिंग ऑपरेटिंग मेकॅनिझमसह सुसज्ज आहे. च्या माध्यमातून डिझाइनपासून उत्पादन आणि ब्रेक-इनपर्यंत सर्वसमावेशक गुणवत्ता नियंत्रण, यंत्रणेची विश्वासार्हता आणि स्थिरता आहे USRM6 मालिका आणि तत्सम SF6 गॅस-इन्सुलेटसाठी उच्च-गुणवत्तेचे ऑपरेटिंग मेकॅनिझम सोल्यूशन प्रदान करणे सुनिश्चित केले आहे स्विचगियर

तांत्रिक मापदंड आणि वापर अटी

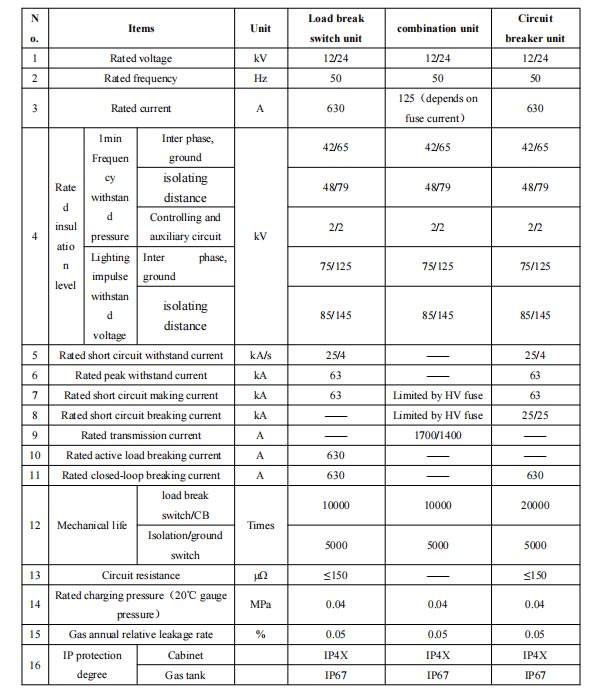

1.कोर तांत्रिक मापदंड

2. वापराच्या अटी

- अलवृत्ती: ≤4000m (1000m पेक्षा जास्त उंचीसाठी, कृपया पुरवठादाराला महागाईचा दाब समायोजित करण्यासाठी आगाऊ सूचित करा; 2000m पेक्षा जास्त उंचीसाठी, कॅबिनेटमधील ओव्हरव्होल्टेज दूर करण्यासाठी दबाव समायोजित करा.)
- सभोवतालचे तापमान: कमाल +50℃, किमान -40℃, 24-तास सरासरी तापमान 35℃ पेक्षा जास्त नाही
- सभोवतालची आर्द्रता: 24-तास सापेक्ष आर्द्रता 95% पेक्षा जास्त नाही, मासिक सापेक्ष आर्द्रता 90% पेक्षा जास्त नाही
- प्रतिष्ठापन वातावरण: सभोवतालच्या वातावरणात कोणतेही स्फोटक किंवा संक्षारक वायू नाहीत; इंस्टॉलेशन साइटवर कोणतेही तीव्र कंपन किंवा प्रभाव नाही; GB/T5582 मध्ये निर्दिष्ट केल्यानुसार प्रदूषण पातळी वर्ग III पेक्षा जास्त नाही.

3. लागू मानके

उत्पादनाची खात्री करण्यासाठी GB3804-2004 आणि GB1984-2014 सारख्या एकाधिक राष्ट्रीय आणि उद्योग मानकांचे काटेकोरपणे पालन करते व्यावसायिकता आणि अधिकार, विविध वापर परिस्थितींच्या गरजा पूर्ण करणे.

अनुप्रयोग परिस्थिती

Sf6 गॅस इन्सुलेटेड स्विचगियर एकाधिक कार्ये एकत्रित करते आणि लहान आकार, देखभाल-मुक्त ऑपरेशन, आणि बाह्य पर्यावरणीय घटकांद्वारे अप्रभावित मुख्य सर्किट. हे विशेषतः योग्य आहे भूगर्भातील, उच्च-उंची आणि किनारपट्टीच्या स्थानांसारख्या कठोर वातावरणासाठी, आणि मोठ्या प्रमाणावर औद्योगिक आणि खाण उद्योग, रेल्वे, विमानतळ, शहर केंद्रे आणि चीनमधील निवासी क्षेत्रे आणि जागतिक स्तरावर, स्थिर आणि विविध वीज वितरण प्रणालींसाठी विश्वसनीय वीज पुरवठा समर्थन.

ऑपरेशन, वाहतूक आणि देखभाल

1. ऑपरेटिंग प्रक्रिया

सर्व स्विच मॅचिंग हँडल वापरून ऑपरेट करणे आवश्यक आहे. लोड स्विच/व्हॅक्यूम स्विच आणि संबंधित ग्राउंडिंग स्विचेस यांत्रिकरित्या एकमेकांशी जोडलेले आहेत, आणि अपघाती ऑपरेशन टाळण्यासाठी अतिरिक्त पॅडलॉक जोडले जाऊ शकतात. ग्राउंडिंग स्विचेस द्रुत-ऑपरेशन यंत्रणा वापरतात: हँडलच्या घड्याळाच्या दिशेने फिरणे सर्किट बंद करते, घड्याळाच्या उलट दिशेने फिरणे ते उघडते. लोड स्विच-फ्यूज संयोजन युनिट किंवा सर्किट उघडण्यापूर्वी किंवा बंद करण्यापूर्वी ब्रेकर, ऊर्जा संग्रहित करणे आवश्यक आहे. ऊर्जा साठवण पूर्ण झाल्यानंतर, उघडण्यासाठी किंवा बंद करण्यासाठी हिरवे बटण दाबा सर्किट उत्पादन पाच सुरक्षा इंटरलॉक फंक्शन्ससह सुसज्ज आहे; वीज पुरवठा आणि डिस्कनेक्शन ऑपरेशन्स तपशीलांचे काटेकोरपणे पालन करणे आवश्यक आहे.

2. वाहतूक आणि स्टोरेज

Sf6 गॅस इन्सुलेटेड स्विचगियर हाईस्टिंग आणि फोर्कलिफ्ट हाताळण्यासाठी लिफ्टिंग रिंगसह सुसज्ज आहे. प्राप्त झाल्यावर, वाहतूक दरम्यान कोणत्याही नुकसानाची तपासणी; कोणतेही नुकसान ताबडतोब वाहकाला कळवले पाहिजे. अनपॅक केल्यानंतर, ऑपरेटिंग हँडलची अखंडता तपासा, दाब गेज पॉइंटर ग्रीन झोनमध्ये असल्याची खात्री करा आणि कार्यप्रदर्शन करा यांत्रिक भागांवर कार्यात्मक चाचण्या. कोणतेही दोष किंवा वगळल्यास पुरवठादारास त्वरित कळवले जाणे आवश्यक आहे. आधी स्थापना आणि वापर, कोरड्या, हवेशीर ठिकाणी आणि व्यवस्थित झाकून ठेवा.

3. देखभाल सूचना

Sf6 गॅस इन्सुलेटेड स्विचगियरचे सर्व घटक त्यांच्या निर्दिष्ट सेवा आयुष्यात देखभाल-मुक्त आहेत. गॅस टाकी स्टेनलेस स्टीलची बनलेली आहे; खराब झालेले इन्स्ट्रुमेंट पॅनेल गंजण्यासाठी पेंटसह त्वरित दुरुस्त करणे आवश्यक आहे संरक्षण बाह्यरित्या माउंट केलेले यांत्रिक भाग ऑपरेशन आणि बदलण्याची सुविधा देतात; गंज संरक्षण आणि शिपमेंटपूर्वी स्नेहन लागू केले गेले आहे. अत्यंत वातावरणात, फिरणाऱ्या भागांना नियमित तपासणी आवश्यक असते आणि देखभाल, आणि आवश्यक असल्यास बदली. सामान्य ऑपरेटिंग परिस्थितीत, विशेष तपासणी नाहीत आवश्यक ऑपरेशन करण्यापूर्वी, दाब गेज पॉइंटर ग्रीन झोनमध्ये असल्याची खात्री करा.

सिग्नल संकेत आणि नियंत्रण घटक

1. उच्च-व्होल्टेज लाइव्ह-लाइन डिस्प्ले आणि इंटरलॉकिंग डिव्हाइस

लाइव्ह-लाइन घटक शोधणे आणि फेज सत्यापन कार्ये वैशिष्ट्ये. इलेक्ट्रिकल इंटरलॉकिंग आणि मॅचिंग चुंबकीय लॉक इनकमिंग केबल उर्जावान असताना केबल कंपार्टमेंटचा दरवाजा उघडण्यापासून प्रतिबंधित करते, याची खात्री करून कर्मचारी सुरक्षा.

2. फॉल्ट इंडिकेटर

आवश्यकतेनुसार पॅनेल फॉल्ट इंडिकेटरसह सुसज्ज केले जाऊ शकते. फेज-टू-फेज किंवा ग्राउंड फॉल्ट झाल्यास, कर्मचारी अलार्म इंडिकेटरद्वारे उर्जायुक्त स्थिती आणि फॉल्ट क्षेत्राची पुष्टी करू शकते, फॉल्ट पॉइंट त्वरीत शोधून काढू शकतो. गजर गस्त कर्मचाऱ्यांना दोष विभागाची पुष्टी करण्यासाठी मदत करण्यासाठी मॉनिटरिंग सेंटरला माहिती प्रसारित केली जाऊ शकते आणि स्थान.

3. मायक्रो कॉम्प्युटर संरक्षण आणि नियंत्रण उपकरण

संरक्षण, मोजमाप आणि यासाठी योग्य डिजिटल करंट आणि व्होल्टेज संरक्षण आणि मापन उपकरण लाईन्स आणि डिस्ट्रिब्युशन ट्रान्सफॉर्मर सारख्या प्राथमिक उपकरणांचे नियंत्रण. हे पारंपारिक इलेक्ट्रोमॅग्नेटिक बदलू शकते रिले संरक्षण. वापरकर्ता टर्मिनल नेटवर्किंगद्वारे, ते सुव्यवस्थित वीज वापर शोधणे, अलार्म, नियंत्रण, आणि इंटेलिजेंट पॉवर इंटरनेट, वीज वितरण प्रणालीची बुद्धिमत्ता पातळी सुधारते.

पुरवठादार वचनबद्धता

Sf6 गॅस इन्सुलेटेड स्विचगियरचे व्यावसायिक निर्माता आणि पुरवठादार म्हणून, झेजियांग उसियन इलेक्ट्रिक कं, लि. जागतिक ग्राहकांना उच्च दर्जाची USRM6 मालिका उत्पादने देण्यासाठी वचनबद्ध. आमच्याकडे सर्वसमावेशक पूर्व-विक्री आहे, विक्री, आणि विक्रीनंतरची सेवा प्रणाली: प्री-सेल्समध्ये तांत्रिक सल्लामसलत आणि समाधान डिझाइन समाविष्ट आहे; विक्रीचा समावेश आहे स्थापना मार्गदर्शन आणि कमिशनिंग; आणि विक्रीनंतर वेळेवर देखभाल आणि सुटे भागांचा पुरवठा समाविष्ट आहे. आमचे फॅक्टरी गुणवत्ता-प्रथम तत्त्वाचे पालन करते, उत्पादने पूर्ण होतील याची खात्री करण्यासाठी उत्पादनाच्या सर्व पैलूंवर काटेकोरपणे नियंत्रण ठेवते मानके आणि वापरकर्त्याच्या गरजा, चीनमधील वीज वितरण क्षेत्रातील वापरकर्त्यांसाठी विश्वासू भागीदार बनण्याचा प्रयत्न करत आहे आणि जागतिक स्तरावर.

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

1. आपण कारखाना किंवा ट्रेडिंग कंपनी आहात?

फॅक्टरी, आम्ही आमची किंमत वाजवी आणि स्पर्धात्मक असल्याची हमी देऊ शकतो.

2. मला किंमत कधी मिळेल?

सहसा आम्ही आपली चौकशी प्राप्त केल्यानंतर 24 तासांच्या आत उद्धृत करतो.

3. आम्ही उत्पादनांवर आमचा लोगो आणि कंपनीचे नाव प्रिंट करू शकतो का?

होय, नक्कीच, आम्ही OEM स्वीकारतो.

4. आघाडी वेळ काय आहे?

लीड टाइम ऑर्डर केलेल्या प्रमाणांवर अवलंबून असतो, साधारणपणे पेमेंट मिळाल्यानंतर 15-20 दिवसांच्या आत.

5. तुमची गुणवत्ता नियंत्रण प्रक्रिया कशी आहे?

ॲक्सेसरीजपासून सर्व उत्पादनांची तपासणी केली जाईल आणि बाहेर जाण्यापूर्वी नियमित चाचण्या केल्या जातील आमचा कारखाना.

6. विक्रीनंतर गुणवत्तेची समस्या कशी सोडवायची?

गुणवत्ता समस्यांचे फोटो किंवा व्हिडिओ घ्या आणि आमच्या तपासणीसाठी आणि पुष्टी करण्यासाठी आम्हाला पाठवा आणि आम्ही एक करू 1-3 दिवसात तुमच्यासाठी समाधानकारक समाधान.

7. वॉरंटी वेळ किती आहे?

शिपिंग तारखेपासून 12 महिने.

8. आम्हाला का निवडा

● आम्ही 14 वर्षांहून अधिक काळ या क्षेत्रात विशेष आहोत आणि आमच्याकडे डिझाइन घेणारा एक अनुभवी R&D टीम आहे आणि ग्राहकांच्या विशेष मागण्यांवर आधारित प्रत्येक प्रकल्पासाठी विकास कार्य.
● आमच्याकडे घटकांपासून तयार उत्पादनांपर्यंत अत्यंत कठोर QC प्रक्रिया आहे.
● 15-20 दिवसात स्थिर उत्पादन कालावधी.
● आमच्याकडे उत्पादनांसाठी चाचणी अहवालांचा संपूर्ण संच आहे.
● एक पाऊल समाधान प्रदान केले.
