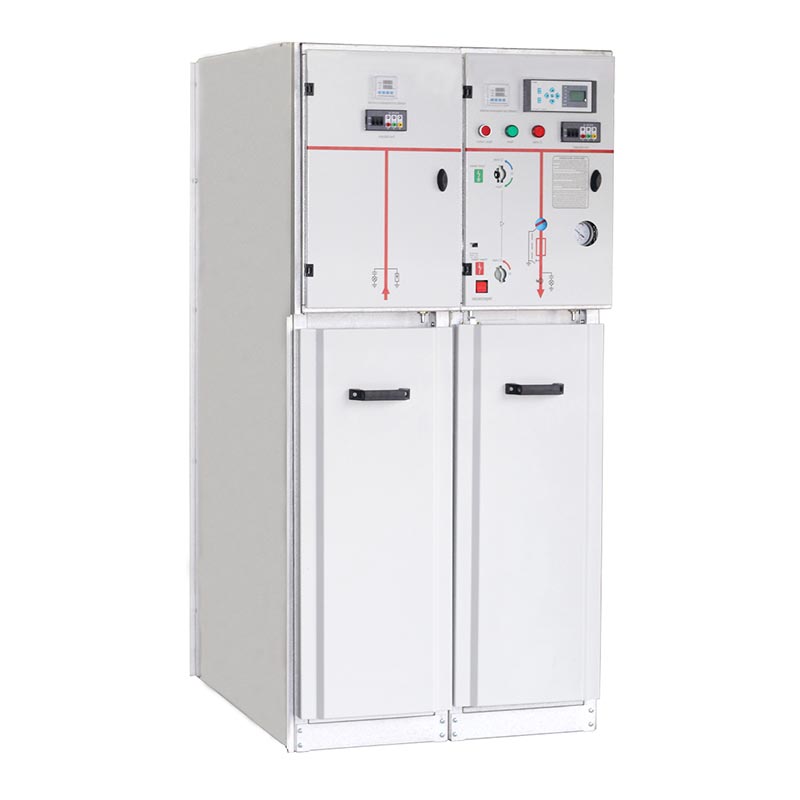

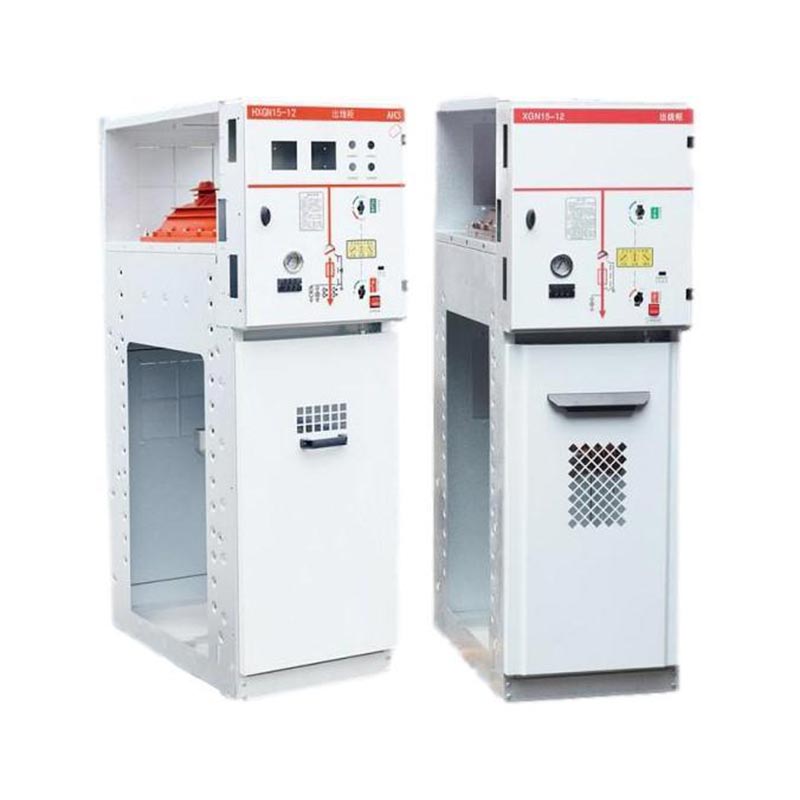

USUNE 630a Sf6 रिंग मेन युनिट हे स्वतंत्रपणे उच्च-कार्यक्षमता मध्यम-व्होल्टेज वीज वितरण उपकरणे आहे. Zhejiang Yousi Electric Co., Ltd (R&D समाकलित करणारा एक व्यावसायिक निर्माता,) द्वारे विकसित आणि उत्पादित विद्युत उपकरणांचे उत्पादन आणि विक्री). या उत्पादनामध्ये बॉक्स-प्रकारची निश्चित धातूची संलग्न रचना आहे, वापरून SF6 गॅस इन्सुलेशन आणि आर्क-विझवण्याचे माध्यम म्हणून. SF6 गॅस-इन्सुलेटेड स्विच फ्यूजसह सुसज्ज, हे प्रामुख्याने वापरले जाते 36kV चे कमाल रेट केलेले व्होल्टेज आणि 630A रेट केलेले विद्युत् प्रवाह असलेल्या दुय्यम वितरण नेटवर्कमध्ये, उत्तम प्रकारे जुळवून घेण्यायोग्य AC 50/60Hz पॉवर सिस्टीमच्या वीज पुरवठा आवश्यकतांनुसार.
चीनच्या विद्युत उपकरण उद्योगातील एक प्रमुख पुरवठादार म्हणून, USUNE उच्च-गुणवत्तेच्या उत्पादन तत्त्वज्ञानाचे पालन करते. हे 630A SF6 रिंग मुख्य युनिट कंपनीच्या प्रमाणित कारखान्यात तयार केले जाते, जेथे कडक गुणवत्ता नियंत्रण असते घटकांपासून ते तयार उत्पादनापर्यंत संपूर्ण प्रक्रियेत अंमलबजावणी केली जाते, उत्पादनाची विश्वासार्हता सुनिश्चित करते आणि सुसंगतता
630a SF6 रिंग मेन युनिट कॉम्पॅक्ट स्ट्रक्चर आणि हलके डिझाइन स्वीकारते, प्रभावीपणे इंस्टॉलेशन स्पेस वाचवते आणि वाहतूक आणि स्थापना खर्च कमी करणे. इपॉक्सी राळ कवच एक घट्ट सील प्रदान करते, ते योग्य बनवते लहान मशीन रूम आणि प्रीफेब्रिकेटेड सबस्टेशन्स सारख्या जागा-मर्यादित परिस्थितींसाठी, साइटवर वाढवणे अनुप्रयोग लवचिकता.
बंद केसिंग SF6 गॅसने भरलेले आहे, जे उत्कृष्ट इन्सुलेशन आणि आर्क-सप्रेसिंग कार्यप्रदर्शन प्रदान करते. आहे ओलावा आणि प्रदूषणास अत्यंत प्रतिरोधक, कठोर वातावरणात स्थिर कार्य करण्यास अनुमती देते आणि जवळपास देखभाल-मुक्त ऑपरेशन, त्यानंतरच्या देखभाल खर्चात लक्षणीय घट.
630a SF6 रिंग मेन युनिटमध्ये फ्रंट-एंड केबल कनेक्शन डिझाइन आहे, ज्यामध्ये सर्व नियंत्रण कार्ये केंद्रीकृत आहेत फ्रंट पॅनेल, ऑपरेशन प्रक्रिया सुलभ करते आणि ऑपरेशन आणि डीबगिंग सुलभ करते. त्याचे वजन हलके आणि कॉम्पॅक्ट डिझाईन इंस्टॉलेशनला अधिक कार्यक्षम बनवते, इंस्टॉलेशन नंतर जलद तैनात करण्यास अनुमती देते.
विविध उपकरणे जसे की रिले, ट्रान्सफॉर्मर आणि सर्ज अरेस्टर्स विविध गोष्टी पूर्ण करण्यासाठी सुसज्ज असू शकतात विविध उर्जा वितरण परिस्थितींच्या कार्यात्मक आवश्यकता, उत्पादनाची अनुकूलता आणि व्यावहारिकता वाढवणे.
USUNE 630a SF6 रिंग मेन युनिट औद्योगिक आणि नागरी केबल रिंग नेटवर्क आणि वीज पुरवठा टर्मिनल्समध्ये मोठ्या प्रमाणावर वापरले जाते. हे विशेषतः लहान दुय्यम सबस्टेशन्स, स्विचिंग स्टेशन्स, शहरी निवासी वीज वितरणासाठी योग्य आहे. औद्योगिक आणि खाण उद्योग, शॉपिंग मॉल्स, विमानतळ, भुयारी मार्ग, पवन ऊर्जा निर्मिती, रुग्णालये, स्टेडियम, रेल्वे, आणि इतर स्थाने, विविध परिस्थितींसाठी विश्वसनीय वीज पुरवठा प्रदान करते.
स्थिर आणि सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी, या रिंग मुख्य युनिटला खालीलप्रमाणे कठोर पर्यावरणीय आवश्यकता आहेत:
- उंची: ≤1000 मिमी
- सभोवतालचे तापमान: -35℃～45℃
- सापेक्ष आर्द्रता: दैनिक सरासरी 95% पेक्षा जास्त नाही; मासिक सरासरी 90% पेक्षा जास्त नाही
- भूकंपाचा प्रतिकार: भूकंपाची तीव्रता 8 अंशांपेक्षा जास्त नाही
- पर्यावरणीय आवश्यकता: तीव्र कंपन, प्रभाव, आग, रासायनिक गंज आणि स्फोटाच्या धोक्यांपासून मुक्त स्थाने.
| S/N | नाव | युनिट | मूल्य | |||
| 1 | रेट केलेले व्होल्टेज | kV | 12 | 24 | 36 | |
| 2 | रेट केलेले वर्तमान | A | 630 | 630 | 630 | |
| 3 | रेट केलेले बंद लूप ब्रेकिंग करंट | A | 630 | 630 | 630 | |
| 4 | लोड ब्रेकिंग करंटवर रेट केलेले | A | 630 | 630 | 630 | |
| 5 | रेटेड अल्प वेळ वर्तमान withstand | kA | 16 | 16 | 16 | |
| 6 | रेट केलेले शिखर वर्तमान सहन करते | kA | 40 | 40 | 40 | |
| 7 | रेटेड शॉर्ट-सर्किट मेकिंग करंट | kA | 40 | 40 | 40 | |
| 8 | रेट केलेली पॉवर वारंवारता व्होल्टेज सहन करते | फेज-टू-फेज आणि फेज-टू-अर्थ | kV | 28 | 50 | 70 |
| 9 | विलग अंतर ओलांडून | kV | 32 | 60 | 80 | |
| 10 | रेट केलेले विद्युल्लता व्होल्टेज सहन करते | फेज-टू-फेज आणि फेज-टू-अर्थ | kV | 75 | 125 | 170 |
| 11 | विलग अंतर ओलांडून | kV | 85 | 145 | 195 | |
| 12 | रेट केलेले हस्तांतरण वर्तमान | A | 630 | 630 | 630 | |
| 13 | यांत्रिक सहनशक्ती | ops | M1 1000 | M1 1000 | M1 1000 | |
| 14 | विद्युत सहनशक्ती | ops | E1 | E1 | E1 | |
| 15 | SF6 वायूचा दाब (20℃) | बार | 0.5 | 0.5 | 0.5 | |
| 16 | वार्षिक गळती दर | ≤% | 0.5 | 0.5 | 0.5 | |
| 17 | संरक्षणाची संलग्न पदवी | IP3X | IP3X | IP3X | ||

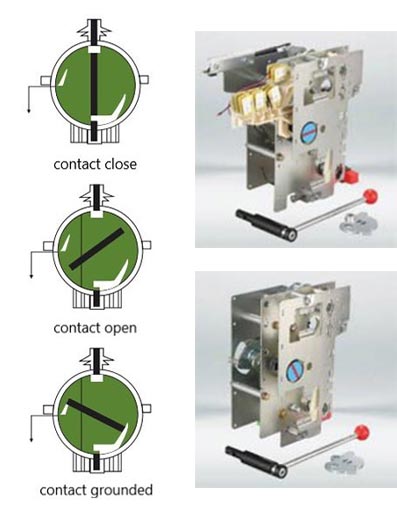

स्विचिंग फंक्शन लीव्हर किंवा मोटरसह स्वतंत्रपणे चालवले जाते.
ग्राउंड स्विच फंक्शन ऑपरेटिंग लीव्हर वापरून स्वतंत्रपणे उघडते आणि बंद होते आणि ऑपरेटिंग एनर्जी आहे
कॉम्प्रेशन स्प्रिंगद्वारे प्रदान केले जाते, जे संपर्क बंद करण्यासाठी किंवा डिस्कनेक्ट करण्यासाठी सोडले जाते.
स्विचिंग फंक्शन लीव्हर किंवा मोटरद्वारे स्वतंत्रपणे चालवले जाते आणि ऑपरेटिंग एनर्जी प्रदान केली जाते
कॉम्प्रेशन स्प्रिंग, जो संपर्क बंद करण्यासाठी सोडला जातो. बटणासह स्वतंत्र उघडणे आणि बंद करणे
(0) किंवा ट्रिपिंग युनिट किंवा शंट ट्रिपिंग डिव्हाइस.
ग्राउंड स्विच फंक्शन ऑपरेटिंग लीव्हरसह स्वतंत्रपणे कार्य करते आणि ऑपरेटिंग एनर्जी प्रदान केली जाते
कॉम्प्रेशन स्प्रिंग, जो संपर्क बंद करण्यासाठी किंवा डिस्कनेक्ट करण्यासाठी सोडला जातो.
एक इलेक्ट्रिक ऑपरेशन: एसी 220V 110V; डीसी 220v 110v
सहाय्यक स्विच
एक शंट ट्रिप कॉइल (टाईप ए मेकॅनिझम): AC 220V 110V; डीसी 220v 110v
फ्यूज सहाय्यक इंडिकेटर स्विच फ्यूज करतो
पृथ्वी दोष सूचक

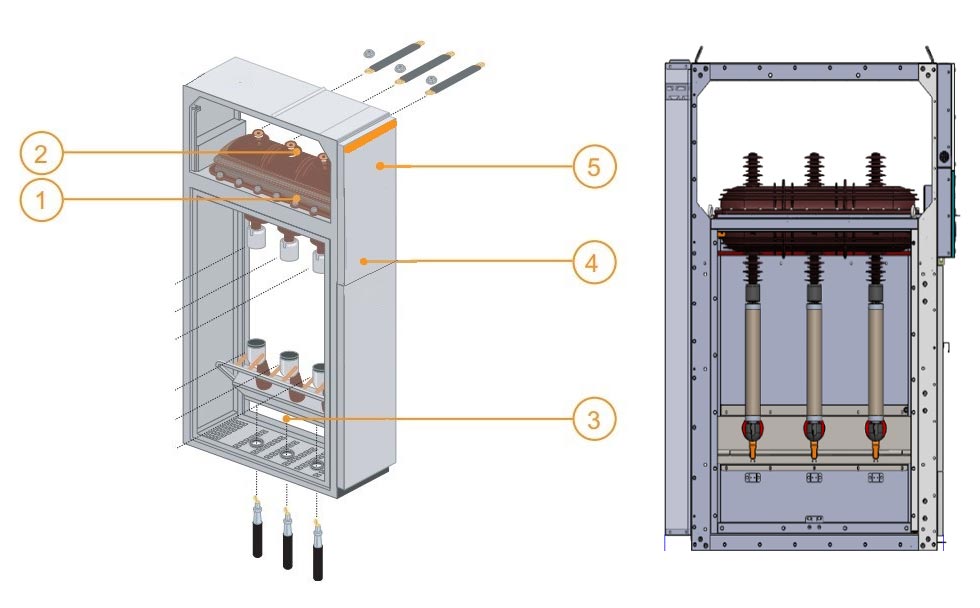

1 SF6 ने भरलेल्या एन्क्लोजरमध्ये स्विचगियर स्विच आणि अर्थिंग स्विच.
2 बसबार सर्व एकाच क्षैतिज विमानात, अशा प्रकारे नंतरचे स्विचबोर्ड विस्तार आणि विद्यमान उपकरणांशी कनेक्शन सक्षम करते.
3 समोरून प्रवेश करण्यायोग्य कनेक्शन, लोअर स्विच आणि अर्थिंग स्विच टर्मिनल्स किंवा लोअर फ्यूज-होल्डरशी कनेक्शन. हा डबा संरक्षण युनिट्ससाठी MV फ्यूजमधून डाउनस्ट्रीम एक अर्थिंग स्विचसह सुसज्ज आहे.
4 ऑपरेटिंग मेकॅनिझममध्ये स्विच आणि अर्थिंग स्विच ऑपरेट करण्यासाठी आणि संबंधित संकेत (सकारात्मक ब्रेक) कार्यान्वित करण्यासाठी वापरलेले घटक असतात.
5 टर्मिनल ब्लॉकची कमी व्होल्टेज स्थापना (मोटर पर्याय स्थापित असल्यास), LV फ्यूज आणि कॉम्पॅक्ट रिले उपकरणे. अधिक जागा आवश्यक असल्यास, पॅनेलची उंची वाढविली जाऊ शकते.

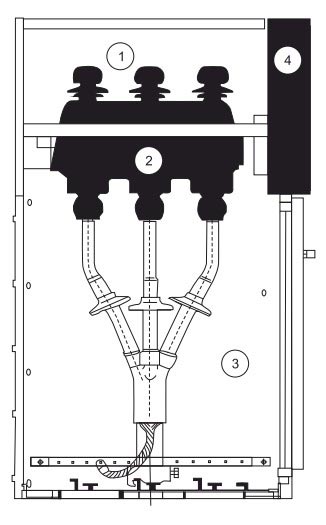

① बसबार खोली
② मुख्य स्विच
③ केबल रूम
④ ऑपरेटिंग यंत्रणा, इंटरलॉकिंग यंत्रणा आणि कमी दाब नियंत्रण कक्ष
संपूर्ण स्विचगियर कॅबिनेट वरच्या आणि खालच्या दोन युनिट्समध्ये विभागले जाऊ शकते, कॅबिनेटच्या वरच्या युनिटमध्ये बस रूम, लोड स्विच, ऑपरेटिंग मेकॅनिझम रूम आणि कमी व्होल्टेज रूम आणि खालचे युनिट केबलपासून वेगळे केले आहे खोली संपूर्ण वरचे युनिट बदलले जाऊ शकते.
कॅबिनेटच्या वरच्या भागात बसबार रूमची व्यवस्था केली आहे. बसबार रूममध्ये, मुख्य बसबार जोडलेले आहेत एकत्र आणि स्विचगियरच्या संपूर्ण पंक्तीमधून चालवा.
स्विच रूम SFG प्रकारच्या सल्फर हेक्साफ्लोराइड लोड स्विचसह सुसज्ज आहे. लोड स्विचचे शेल बनवले आहे इन्सुलेट माध्यम म्हणून सल्फर हेक्साफ्लोराइड (SF6) वायूने भरलेले इपॉक्सी राळ ओतले जाते आणि कवच दिले जाते निरीक्षण भोक सह. स्विच रूम सुसज्ज केले जाऊ शकते
ग्राहकांच्या गरजेनुसार SF6 गॅस घनता मीटर किंवा अलार्म संपर्कासह गॅस घनता.
लोड स्विच कॅबिनेटमध्ये एक प्रशस्त केबल रूम आहे, जी मुख्यतः केबल कनेक्शनसाठी वापरली जाते, जेणेकरून सिंगल-कोर किंवा थ्री-कोर केबल्स सर्वात सोपी अनशिल्डेड केबल हेड वापरून कनेक्ट केल्या जाऊ शकतात आणि पुरेशी जागा देखील असू शकते लाइटनिंग अरेस्टर, करंट ट्रान्सफॉर्मर, लोअर ग्राउंड स्विच आणि इतर घटक सामावून घ्या. त्यानुसार मानक डिझाइन, कॅबिनेट दरवाजामध्ये निरीक्षण विंडो आणि सुरक्षा इंटरलॉक डिव्हाइस आहे. केबल खोली तळ प्लेट सपोर्ट ब्रॅकेटसह सील कव्हर आणि योग्य आकाराच्या केबल क्लॅम्पसह. केबल खोली तळ प्लेट आणि दरवाजा फ्रेम असू शकते केबल इन्स्टॉलेशन सुलभ करण्यासाठी काढले.
इंटरलॉक मेकॅनिझम रूम देखील कंट्रोल पॅनल म्हणून काम करते. लो-व्होल्टेज रूम स्प्रिंग-ऑपरेटसह सुसज्ज आहे पोझिशन इंडिकेटर आणि मेकॅनिकल इंटरलॉकिंग डिव्हाइससह यंत्रणा, आणि सहाय्यक देखील सुसज्ज असू शकते संपर्क, ट्रिप कॉइल, आपत्कालीन प्रवास यंत्रणा, कॅपेसिटिव्ह लाइव्ह डिस्प्ले, की लॉक आणि इलेक्ट्रिक ऑपरेटिंग उपकरणे. त्याच वेळी, कमी-दाब चेंबर स्पेस देखील नियंत्रण लूप, मीटर आणि संरक्षणात्मक सुसज्ज केले जाऊ शकते. रिले, आणि 750 मिमी रुंद कॅबिनेटमध्ये अधिक ॲक्सेसरीजसाठी दोन समान कमी-दाब चेंबर आहेत.
| नाही. | स्विचगियर प्रकार | पर्यायी कॉन्फिगरेशन | संलग्न परिमाण（WxDxH） मिमी | ||||||||||
| तोडणारा | वर्तमान इन्स्ट्रुमेंट ट्रान्सफॉर्मर | ट्रान्सफॉर्मर | लोड स्विच | डिस्कनेक्टर | अर्थिंग स्विच | फ्यूज | मुख्य बसबार | रिले संरक्षण | 12 | 24 | 36 | ||
| 1 | इनकमिंग/आउटगोइंग एलबीएस पॅनेल | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885 इ. | 375×1000×1635,500×1000×1885,600×1200×2000 इ. | 750×1400×2250,900×1600×2300 इ. | ||||||
| 2 | ट्रान्सफॉर्मर संरक्षण पॅनेल | ◎ | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885 इ. | 375×1000×1635,500×1000×1885,600×1200×2000 इ. | 750×1400×2250,900×1600×2300 इ. | |||||
| 3 | मीटरिंग पॅनेल | ◎ | ◎ | ◎ | 500×1000×1635 इ. | 750×1000×1635 इ. | 750×1400×2250 इ. | ||||||
| 4 | CB आउटगोइंग पॅनेल | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500×1000×1635，750×1000×1635 इ. | 750×1000×1885，800×1200×2200 इ. | 1000×1400×2250 इ. | |||
| 5 | मीटरिंग पॅनेलसह सीबी आउटगोइंग | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750×1000×1635 इ. | 750×1000×1885 इ. | 1000×1400×2250 इ. | ||
येणारा LBS
ट्रॅफो संरक्षण
मीटरिंग
Cbog w/.meter
Cb आउटगोइंग
1.हँडलचे ऑपरेशन:स्विचगियरच्या समोर उभे राहून, हँडलचा वरचा भाग धरून पुढे ढकलणे, दुसऱ्या हाताने हँडलचा शेवट फिरवण्यासाठी धरून ठेवा.
2. वीज पुरवठ्यापूर्वी कॅबिनेटचा दरवाजा व्यवस्थित बंद केला आहे किंवा ग्राउंडिंगसाठी वेगळे आहे याची खात्री करा.
3. पॉवर ऑन आणि पॉवर ऑफ करण्यापूर्वी स्विच प्रेशर गेज तपासणे आवश्यक आहे.
1. कॅबिनेटचा दरवाजा बंद असल्याची पुष्टी करा. वरच्या ऑपरेटिंग होलमध्ये हँडल घाला आणि विभक्त ब्रेकचा आवाज ऐकण्यासाठी 180° पर्यंत उलट्या दिशेने फिरवा. पॅनेलचा मध्यवर्ती निर्देशक स्थितीत आहे; खालचा दरवाजा बंद आहे आणि ग्राउंडिंग स्विच बंद आहे.
2. ऑपरेटिंग हँडल खालच्या ऑपरेटिंग होलमध्ये घाला आणि बंद होणारा आवाज ऐकण्यासाठी 180° पर्यंत घड्याळाच्या दिशेने फिरवा; पॅनेलचा मध्यवर्ती निर्देशक डी स्थितीत आहे; स्विच चालू होईल, आणि नंतर वीज पुरवठा ऑपरेशन पूर्ण होईल.
1. बंद करा: ऑपरेटिंग हँडल खालच्या ऑपरेटिंग होलमध्ये घाला आणि ऐकण्यासाठी 180° पर्यंत एंटिकलॉकवाइज फिरवा
ब्रेक व्हॉईस वेगळे करणे (बटण असल्यास थेट वापराचे बटण); पॅनेलचे मध्यभागी स्थितीत आहे, नंतर स्विच
बंद होईल.
2.केबल रूम इलेक्ट्रिकली न्यूट्रल आहे याची खात्री करण्यासाठी लाइव्ह डिस्प्ले बाहेर आहे का ते तपासा;ऑपरेटिंग हँडल घाला
वरच्या ऑपरेटिंग होलमध्ये आणि बंद होणारा आवाज ऐकण्यासाठी 180° पर्यंत घड्याळाच्या दिशेने फिरवा; मध्यवर्ती निर्देशक
पॅनेल स्थितीत आहे आणि खालचा दरवाजा अनलॉक आहे; ग्राउंडिंग स्विच बंद आहे आणि नंतर वीज व्यत्यय ऑपरेशन
पूर्ण झाले आहे.
जेव्हा स्विच कॅबिनेट तळाच्या प्लेटवर निश्चित केले जाते, तेव्हा ते फोर्कलिफ्टद्वारे फावडे केले जाऊ शकते. जेव्हा ते तळाशी निश्चित केलेले नसते प्लेट, स्विच कॅबिनेट फडकवले पाहिजे किंवा संपूर्णपणे वाहून नेले पाहिजे, परंतु ते कधीही अनुलंब वाहून नेले पाहिजे आणि कॅबिनेटमधील घटकांचे नुकसान टाळण्यासाठी ते उलट केले जाऊ नये. स्विचगियर (बाह्य पॅकेजिंगसह देखील) जास्त काळ बाहेर ठेवू नये.
◇ रिंग कॅबिनेट सामान्य परिस्थितीत तीन वर्षांसाठी देखभाल-मुक्त असते.
◇ लोड स्विचच्या सिंगल-स्प्रिंग आणि डबल-स्प्रिंग ऑपरेटिंग यंत्रणा देखभाल-मुक्त आहेत आणि नाही कोणत्याही स्नेहन आवश्यक आहे.
◇ रिले संरक्षण यंत्रामध्ये ठेवण्यापूर्वी निर्मात्याच्या आवश्यकतेनुसार तपासले जावे ऑपरेशन
◇ रिंग नेटवर्क कॅबिनेटचे देखभाल चक्र साधारणपणे वर्षातून एकदा असते आणि विशिष्ट देखभाल उपाय
खालीलप्रमाणे केले जाईल:
(१) सर्व विद्युत जोडण्या (मुख्य बस, स्विचेस, केबल्स, मीटरिंग उपकरणे) घट्ट करा.
स्थापना निर्देशांची आवश्यकता.
(२) सर्व घटक (मुख्य स्विच, सहाय्यक स्विच, ट्रिप यंत्रणा, मोटर इ.) व्हॅक्यूम करा आणि देखावा
तपासणी
(३) ग्राउंड स्विचसह सर्व स्विचेसवर एकच बंद/ओपनिंग ऑपरेशन करा.
(४) विद्युतीय अनुक्रमांकासाठी सहायक नियंत्रण वीज पुरवठा (रिमोट कंट्रोल सिग्नल देऊ नका) चालू करा
ऑपरेशन
जेव्हा स्विच कॅबिनेट कारखाना सोडेल तेव्हा खालील कागदपत्रे आणि संलग्नक कॅबिनेटकडे सुपूर्द केले जातील:
◇ उत्पादन पात्र प्रमाणपत्र
◇ उत्पादन वापर सूचना
◇ उत्पादन अभियांत्रिकी डिझाइन डेटा
◇ कॅबिनेट ॲक्सेसरीज स्विच करा:
◇ प्रत्येक माउंटिंग संयोजन लोड स्विच ऑपरेटिंग हँडलसह सुसज्ज आहे.
उत्पादनांची ऑर्डर देताना वापरकर्त्यांनी खालील माहिती दिली पाहिजे:
◇ मुख्य सर्किट वायरिंग योजना आणि विशेष तांत्रिक आवश्यकता
◇ स्विचगियर इंस्टॉलेशन योजना.
◇ स्विच कॅबिनेट घटक मॉडेल तपशील आणि सहायक लूप, नियंत्रण लूप योजनाबद्ध आकृती (जर
आवश्यक)
◇ लेखी माहितीसाठी इतर विशेष विनंत्या.
फॅक्टरी, आम्ही आमची किंमत वाजवी आणि स्पर्धात्मक असल्याची हमी देऊ शकतो.
सहसा आम्ही आपली चौकशी प्राप्त केल्यानंतर 24 तासांच्या आत उद्धृत करतो.
होय, नक्कीच, आम्ही OEM स्वीकारतो.
लीड टाइम ऑर्डर केलेल्या प्रमाणांवर अवलंबून असतो, साधारणपणे पेमेंट मिळाल्यानंतर 15-20 दिवसांच्या आत.
ॲक्सेसरीजपासून सर्व उत्पादनांची तपासणी केली जाईल आणि बाहेर जाण्यापूर्वी नियमित चाचण्या केल्या जातील आमचा कारखाना.
गुणवत्ता समस्यांचे फोटो किंवा व्हिडिओ घ्या आणि आमच्या तपासणीसाठी आणि पुष्टी करण्यासाठी आम्हाला पाठवा आणि आम्ही एक करू 1-3 दिवसात तुमच्यासाठी समाधानकारक समाधान.
शिपिंग तारखेपासून 12 महिने.
