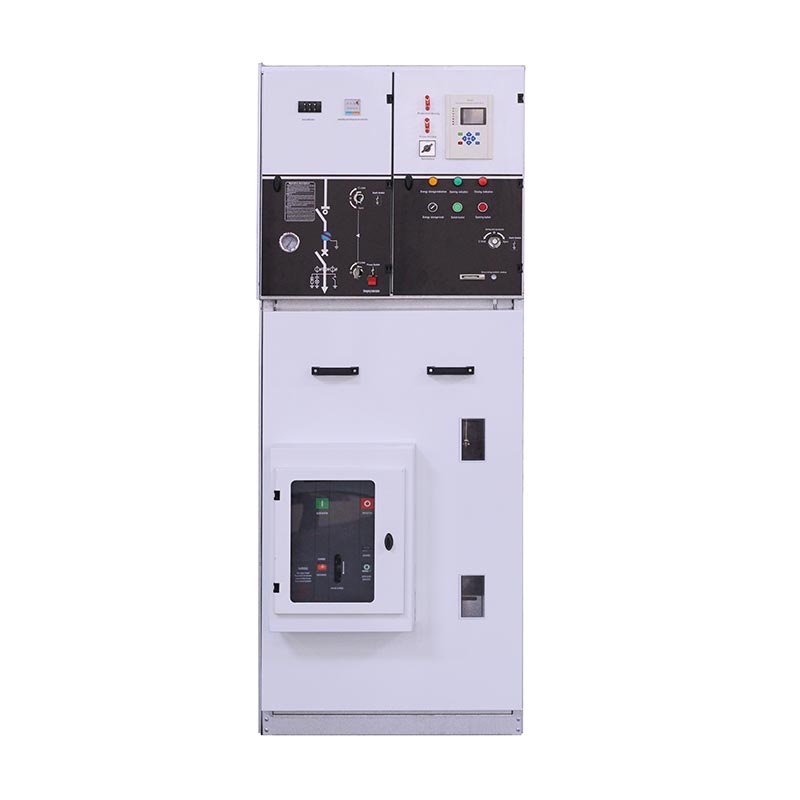

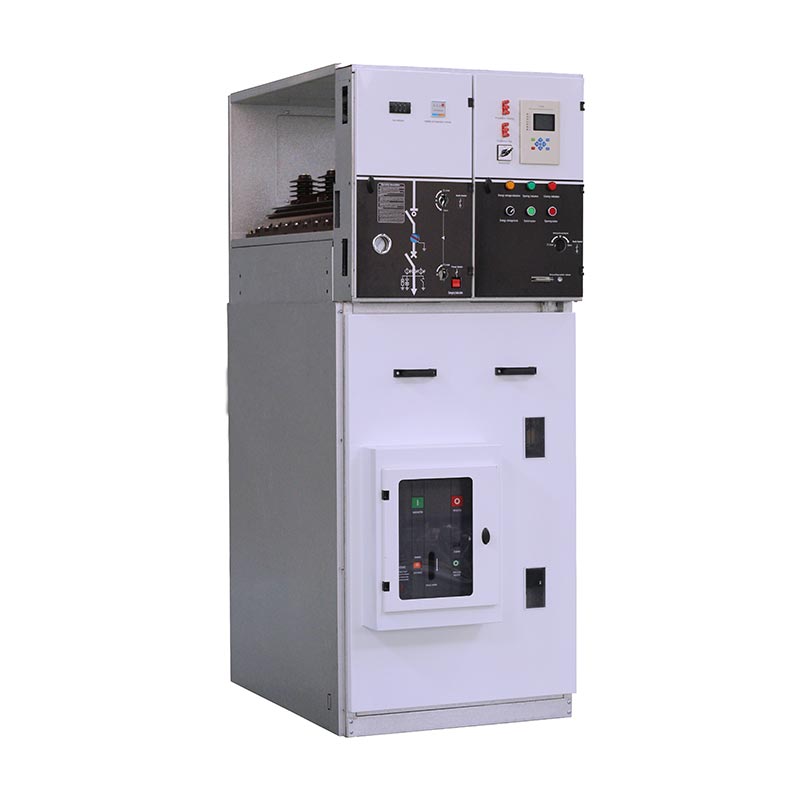

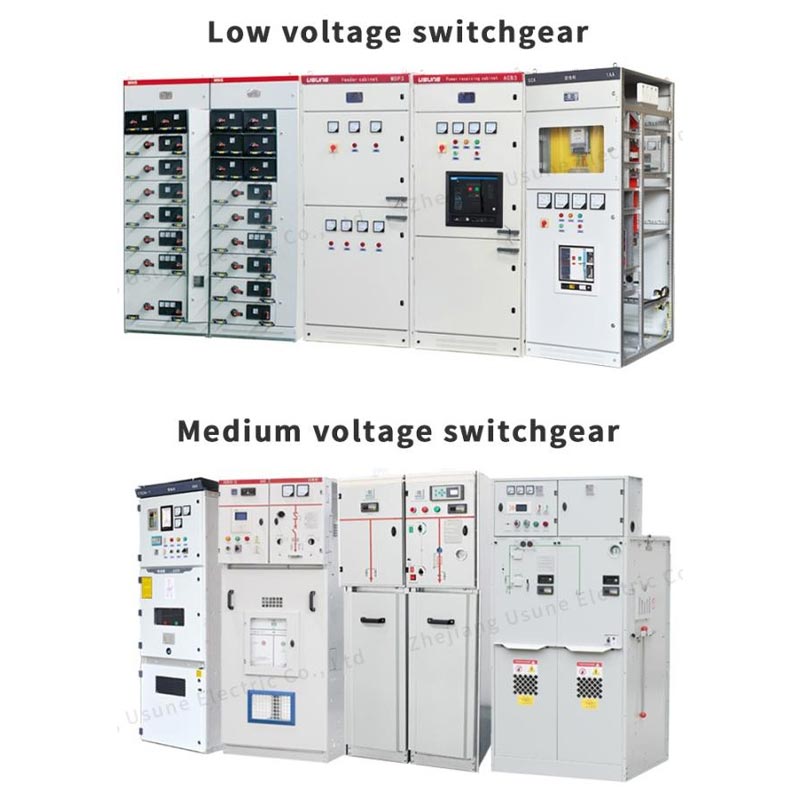

सर्किट ब्रेकरसह रिंग मुख्य युनिट

सर्किट ब्रेकरसह USUNE XGN15 मालिका रिंग मेन युनिट कॉम्पॅक्ट, स्केलेबल, मेटल-बंद स्विचगियर आहे डिझाइन केलेले वीज वितरण ऑटोमेशनसाठी. संपूर्ण कॅबिनेट एअर इन्सुलेशन तंत्रज्ञानाचा वापर करते, सुरक्षा संतुलित करते आणि संक्षिप्तपणा, विविध मर्यादित जागेच्या स्थापनेसाठी ते योग्य बनवणे. त्याची साधी रचना आणि लवचिक ऑपरेशन साइटवरील बांधकाम आणि त्यानंतरच्या देखभालीच्या अडचणी लक्षणीयरीत्या कमी करा, वीज वितरणात सुधारणा करा ऑपरेशन कार्यक्षमता.

व्यापक अनुभवासह एक व्यावसायिक निर्माता म्हणून, USUNE कडे संपूर्ण संशोधन आणि विकास, उत्पादन आणि चाचणी प्रणाली XGN15 मालिका उत्पादने स्वतंत्रपणे त्याच्या स्वत: च्या कारखान्यात तयार केली जातात, प्रत्येक पायरी कच्च्या पासून साहित्य सातत्यपूर्ण आणि स्थिर उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी आंतरराष्ट्रीय मानकांचे काटेकोरपणे पालन करून तयार उत्पादनांसाठी.

कोर कॉन्फिगरेशन आणि तांत्रिक फायदे

1.मुख्य स्विच कॉन्फिगरेशन

या मालिकेतील मुख्य स्विच, सर्किट ब्रेकरसह रिंग मेन युनिट, स्वतंत्रपणे SF6 लोड स्विच आहे USUNE द्वारे उत्पादित, दीर्घ सेवा आयुष्य, स्थिर कार्यप्रदर्शन आणि कमी देखभाल खर्च यांसारखे फायदे देतात. ते वापरकर्त्याच्या गरजेनुसार अत्याधुनिक व्हॅक्यूम सर्किट ब्रेकरसह सुसज्ज देखील केले जाऊ शकते, जे आणखी वाढवते. उपकरणांची ब्रेकिंग क्षमता आणि संरक्षण पातळी, विविध वीज वितरण परिस्थितींशी जुळवून घेत.

2.ऑपरेशन मोड आणि ऑटोमेशन स्तर

मुख्य स्विच मॅन्युअल आणि इलेक्ट्रिक ऑपरेशन मोडला वेगवेगळ्या ऑन-साइट ऑपरेशनलशी जुळवून घेण्यासाठी समर्थन देतो आवश्यकता हे FTU आणि RTU उपकरणांसह सुसज्ज असू शकते, "चार रिमोट" आवश्यकता पूर्ण करते (रिमोट पॉवर डिस्ट्रीब्युशन ऑटोमेशनचे नियंत्रण, रिमोट सिग्नलिंग, रिमोट मापन आणि रिमोट ऍडजस्टमेंट) वीज वितरण प्रणालीचे बुद्धिमान निरीक्षण आणि व्यवस्थापन आणि त्यासाठी पाया घालणे हुशार पॉवर ग्रिडचे अपग्रेड.

3.प्रगत तंत्रज्ञान

ॲप्लिकेशन्स प्रगत सेन्सिंग तंत्रज्ञान आणि नवीनतम संरक्षण रिले एकत्रित करणे, ते अचूकपणे निरीक्षण करू शकते रिअल टाइममध्ये उपकरणे चालवण्याची स्थिती, असामान्य परिस्थितींना त्वरीत प्रतिसाद देते आणि शक्तीची सुरक्षितता सुनिश्चित करते वितरण प्रणाली आणि उपकरणे. हलकी आणि लवचिक असेंबली योजना स्वीकारल्याने वाहतूक कमी होते आणि प्रतिष्ठापन अडचणी, नंतरची देखभाल आणि विस्तार सुलभ करताना, सतत बदलणाऱ्या शक्तीची पूर्तता बाजाराच्या वितरणाच्या गरजा.

अर्ज

सर्किट ब्रेकरसह रिंग मेन युनिट 50/60Hz, 12-36kV पॉवर सिस्टमसाठी योग्य आहे आणि मोठ्या प्रमाणावर वापरले जाते औद्योगिक आणि नागरी पॉवर केबल रिंग नेटवर्क आणि वीज पुरवठा टर्मिनल. व्यावसायिक वीज वितरण उपकरणे म्हणून पुरवठादार, USUNE ने उत्पादनाची रचना ऑप्टिमाइझ केली आहे, ज्यामुळे ते खालील परिस्थितींसाठी विशेषतः योग्य आहे:

- शहरी निवासी वीज वितरण, लहान सबस्टेशन्स, स्विचिंग स्टेशन्स आणि प्रीफेब्रिकेटेड सबस्टेशन्स;
- औद्योगिक आणि खाण उपक्रम, शॉपिंग मॉल्स, विमानतळ, भुयारी मार्ग आणि इतर सार्वजनिक ठिकाणे;
- नवीन ऊर्जा क्षेत्रे जसे की पवन ऊर्जा निर्मिती;
- प्रमुख सार्वजनिक सुविधा जसे की रुग्णालये, स्टेडियम, रेल्वे आणि बोगदे.

चीनमध्ये, सर्किट ब्रेकरसह रिंग मेन युनिट विविध शहरी आणि ग्रामीण पॉवर ग्रिडमध्ये मोठ्या प्रमाणावर वापरले गेले आहे. नूतनीकरण प्रकल्प, त्याच्या स्थिर कामगिरी आणि विश्वासार्ह गुणवत्तेसाठी वापरकर्त्यांकडून सातत्याने प्रशंसा मिळवणे.

कामाची स्थिती

- उंची ≤1000 मिमी
- सभोवतालचे तापमान: 45℃~-35℃, कमाल तापमान फरक ≤25℃
- सरासरी दैनिक सापेक्ष आर्द्रता 95% पेक्षा जास्त नाही
- सरासरी मासिक सापेक्ष आर्द्रता 90% पेक्षा जास्त नाही
- भूकंप क्षमता: भूकंपाची तीव्रता 8 अंशांपेक्षा जास्त नाही
- कोणतेही हिंसक कंपन आणि शॉक, आग, रासायनिक गंज, स्फोट जोखीम क्षेत्र

तांत्रिक मापदंड

एनक्लोजर कॉन्फिगरेशन पॅरामीटर

येणारा LBS

ट्रॅफो संरक्षण

मीटरिंग

Cbog w/.meter

Cb आउटगोइंग

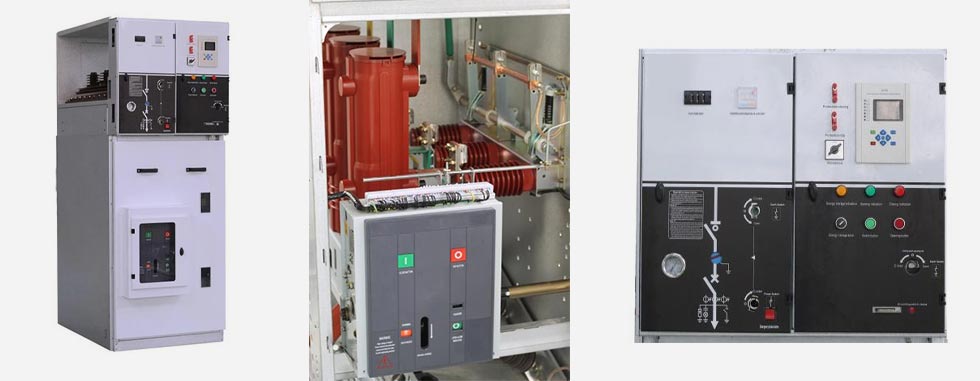

स्विचगियर संरचना आणि कॉन्फिगरेशन

ऑपरेटिंग यंत्रणा

(1) डबल-फंक्शन सिंगल-स्प्रिंग ऑपरेटिंग मेकॅनिझम: टाइप के

स्विचिंग फंक्शन लीव्हर किंवा मोटरसह स्वतंत्रपणे चालवले जाते.
ग्राउंड स्विच फंक्शन ऑपरेटिंग लीव्हर वापरून स्वतंत्रपणे उघडते आणि बंद होते आणि ऑपरेटिंग एनर्जी आहे कॉम्प्रेशन स्प्रिंगद्वारे प्रदान केले जाते, जे संपर्क बंद करण्यासाठी किंवा डिस्कनेक्ट करण्यासाठी सोडले जाते.

(२) डबल फंक्शन डबल स्प्रिंग ऑपरेटिंग मेकॅनिझम: टाइप ए

स्विचिंग फंक्शन लीव्हर किंवा मोटरद्वारे स्वतंत्रपणे चालवले जाते आणि ऑपरेटिंग एनर्जी प्रदान केली जाते कॉम्प्रेशन स्प्रिंग, जो संपर्क बंद करण्यासाठी सोडला जातो. बटणासह स्वतंत्र उघडणे आणि बंद करणे (0) किंवा ट्रिपिंग युनिट किंवा शंट ट्रिपिंग डिव्हाइस.
ग्राउंड स्विच फंक्शन ऑपरेटिंग लीव्हरसह स्वतंत्रपणे कार्य करते आणि ऑपरेटिंग एनर्जी प्रदान केली जाते कॉम्प्रेशन स्प्रिंग, जो संपर्क बंद करण्यासाठी किंवा डिस्कनेक्ट करण्यासाठी सोडला जातो.

① बसबार खोली
② मुख्य स्विच
③ केबल रूम
④ ऑपरेटिंग यंत्रणा, इंटरलॉकिंग यंत्रणा आणि कमी दाब नियंत्रण कक्ष

संपूर्ण स्विचगियर कॅबिनेट वरच्या आणि खालच्या दोन युनिट्समध्ये विभागले जाऊ शकते, कॅबिनेटच्या वरच्या युनिटमध्ये द बस रूम, लोड स्विच, ऑपरेटिंग मेकॅनिझम रूम आणि कमी व्होल्टेज रूम आणि खालचे युनिट केबलपासून वेगळे केले आहे खोली संपूर्ण वरचे युनिट बदलले जाऊ शकते.

◇ बसबार खोली

कॅबिनेटच्या वरच्या भागात बसबार रूमची व्यवस्था केली आहे. बसबार रूममध्ये, मुख्य बसबार जोडलेले आहेत एकत्र आणि स्विचगियरच्या संपूर्ण पंक्तीमधून चालवा.

◇ ब्रेक स्विच लोड करा

स्विच रूम SFG प्रकारच्या सल्फर हेक्साफ्लोराइड लोड स्विचसह सुसज्ज आहे. लोड स्विचचे शेल बनवले आहे च्या इन्सुलेट माध्यम म्हणून सल्फर हेक्साफ्लोराइड (SF6) वायूने भरलेले इपॉक्सी राळ ओतले जाते आणि कवच दिले जाते सह एक निरीक्षण छिद्र. स्विच रूम सुसज्ज केले जाऊ शकते ग्राहकांच्या गरजेनुसार SF6 गॅस घनता मीटर किंवा अलार्म संपर्कासह गॅस घनता.

◇ केबल रूम

लोड स्विच कॅबिनेटमध्ये एक प्रशस्त केबल रूम आहे, जी मुख्यतः केबल कनेक्शनसाठी वापरली जाते, जेणेकरून सिंगल-कोर किंवा थ्री-कोर केबल्स सर्वात सोपी अनशिल्डेड केबल हेड वापरून कनेक्ट केल्या जाऊ शकतात आणि पुरेशी जागा देखील असू शकते सामावून घेणे लाइटनिंग अरेस्टर, करंट ट्रान्सफॉर्मर, लोअर ग्राउंड स्विच आणि इतर घटक. मानक डिझाइननुसार, द कॅबिनेट दरवाजामध्ये निरीक्षण खिडकी आणि सुरक्षा इंटरलॉक डिव्हाइस आहे. सील कव्हरसह केबल खोली तळ प्लेट आणि सपोर्ट ब्रॅकेटसह योग्य आकाराचा केबल क्लॅम्प. केबल खोली तळ प्लेट आणि दरवाजा फ्रेम काढले जाऊ शकते सुलभ करणे केबल स्थापना.

◇ ऑपरेटिंग यंत्रणा, इंटरलॉकिंग यंत्रणा आणि कमी दाब नियंत्रण कक्ष

इंटरलॉक मेकॅनिझम रूम देखील कंट्रोल पॅनल म्हणून काम करते. लो-व्होल्टेज रूम स्प्रिंग-ऑपरेटसह सुसज्ज आहे पोझिशन इंडिकेटर आणि मेकॅनिकल इंटरलॉकिंग डिव्हाइससह यंत्रणा, आणि सहाय्यक देखील सुसज्ज असू शकते संपर्क, ट्रिप कॉइल, आपत्कालीन प्रवास यंत्रणा, कॅपेसिटिव्ह लाइव्ह डिस्प्ले, की लॉक आणि इलेक्ट्रिक ऑपरेटिंग उपकरणे. येथे त्याच वेळी, कमी-दाब चेंबर स्पेस देखील कंट्रोल लूप, मीटर आणि संरक्षक रिलेसह सुसज्ज केले जाऊ शकते, आणि 750 मिमी रुंद कॅबिनेटमध्ये अधिक ॲक्सेसरीजसाठी दोन समान कमी-दाब चेंबर आहेत.

सर्किट ब्रेकर्सने सुसज्ज असलेले रिंग नेटवर्क कॅबिनेट प्रामुख्याने रिंग नेटवर्कमध्ये मुख्य वीज पुरवठा म्हणून वापरले जाते पॉवर सप्लाय सिस्टीम, स्टँडबाय पॉवर सप्लायचे इनकमिंग लाइन कॅबिनेट आणि मिडल सेक्शन कॅबिनेट दुहेरी वीज पुरवठा प्रणाली.

◎ XGN15 V मॉड्यूल रिंग कॅबिनेटमध्ये हे समाविष्ट आहे:

(1) व्हॅक्यूम सर्किट ब्रेकर
(2) सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर
(3) यंत्रणा आणि इंटरलॉक
(4) ग्राउंडिंग स्विच

◎ स्थापना पद्धत

फ्रंट फिक्स्ड, लॅटरल/साइड माउंट फिक्स्ड

◎ मुख्य रचना

(१) वरपासून खालपर्यंत, इन्स्ट्रुमेंट रूम, बस रूम, लोड (आयसोलेशन) स्विच रूम, सर्किट ब्रेकर रूम, केबल खोली
(२) सीटी, पीटी, लाइटनिंग अरेस्टर, ग्राउंडिंग स्विच आणि रिले संरक्षण उपकरण वापरकर्त्यानुसार कॉन्फिगर केले जाऊ शकतात गरजा
(३) सर्किट ब्रेकर आणि लोड (आयसोलेशन) स्विच एकमेकांना जोडले जाऊ शकतात.

ऑपरेशन वर्णन

1.हँडलचे ऑपरेशन: स्विचगियरसमोर उभे राहून, हँडलचा वरचा भाग धरून पुढे ढकलणे, दुसरे फिरवण्यासाठी हँडलचा शेवट हाताने धरून ठेवा.
2. वीज पुरवठ्यापूर्वी कॅबिनेटचा दरवाजा व्यवस्थित बंद केला आहे किंवा ग्राउंडिंगसाठी वेगळे आहे याची खात्री करा.
3. पॉवर ऑन आणि पॉवर ऑफ करण्यापूर्वी स्विच प्रेशर गेज तपासणे आवश्यक आहे.

पॉवर चालू

1.कॅबिनेटचा दरवाजा बंद असल्याची पुष्टी करा. वरच्या ऑपरेटिंग होलमध्ये हँडल घाला आणि घड्याळाच्या उलट दिशेने फिरवा विभक्त ब्रेकचा आवाज ऐकण्यासाठी 180° पर्यंत. पॅनेलचा मध्यवर्ती निर्देशक स्थितीत आहे; खालचा दरवाजा आहे बंद आणि ग्राउंडिंग स्विच बंद आहे.

2. ऑपरेटिंग हँडल खालच्या ऑपरेटिंग होलमध्ये घाला आणि क्लोजिंग ऐकण्यासाठी 180° पर्यंत घड्याळाच्या दिशेने फिरवा आवाज पॅनेलचा मध्यवर्ती निर्देशक डी स्थितीत आहे; स्विच चालू होईल, आणि नंतर वीज पुरवठा ऑपरेशन आहे पूर्ण.

वीज बंद

1. बंद करा: ऑपरेटिंग हँडल खालच्या ऑपरेटिंग होलमध्ये घाला आणि ऐकू येईपर्यंत 180° विरुद्ध दिशेने फिरवा द ब्रेक व्हॉइस वेगळे करणे (बटण असल्यास थेट वापराचे बटण); पॅनेलचे मध्यभागी स्थितीत आहे, नंतर स्विच बंद होईल.

2.केबल रूम इलेक्ट्रिकली न्यूट्रल असल्याची खात्री करण्यासाठी थेट डिस्प्ले बाहेर आहे का ते तपासा;ऑपरेटिंग घाला हाताळणे वरच्या ऑपरेटिंग होलमध्ये आणि बंद होणारा आवाज ऐकण्यासाठी 180° पर्यंत घड्याळाच्या दिशेने फिरवा; मध्यवर्ती निर्देशक पॅनेल स्थितीत आहे आणि खालचा दरवाजा अनलॉक आहे; ग्राउंडिंग स्विच बंद आहे आणि नंतर वीज व्यत्यय ऑपरेशन पूर्ण झाले आहे.

वाहतूक आणि स्टोरेज

जेव्हा स्विच कॅबिनेट तळाच्या प्लेटवर निश्चित केले जाते, तेव्हा ते फोर्कलिफ्टद्वारे फावडे केले जाऊ शकते. वर निश्चित नसताना तळाशी प्लेट, स्विच कॅबिनेट फडकवले पाहिजे किंवा संपूर्णपणे वाहून नेले पाहिजे, परंतु ते कोणत्याही वेळी अनुलंब वाहून नेले पाहिजे वेळ आणि कॅबिनेटमधील घटकांचे नुकसान टाळण्यासाठी ते उलट केले जाऊ नये. स्विचगियर (अगदी बाह्यासह पॅकेजिंग) जास्त काळ बाहेर ठेवू नये.

देखभाल

◇ रिंग कॅबिनेट सामान्य परिस्थितीत तीन वर्षांसाठी देखभाल-मुक्त असते.

◇ लोड स्विचच्या सिंगल-स्प्रिंग आणि डबल-स्प्रिंग ऑपरेटिंग यंत्रणा देखभाल-मुक्त आहेत आणि नाही कोणत्याही स्नेहन आवश्यक आहे.

◇ रिले संरक्षण यंत्रामध्ये ठेवण्यापूर्वी निर्मात्याच्या आवश्यकतेनुसार तपासले जावे ऑपरेशन

◇ रिंग नेटवर्क कॅबिनेटचे देखभाल चक्र साधारणपणे वर्षातून एकदा असते आणि विशिष्ट देखभाल उपाय खालीलप्रमाणे केले जाईल:

(१) सर्व विद्युत जोडण्या (मुख्य बस, स्विचेस, केबल्स, मीटरिंग उपकरणे) घट्ट करा. स्थापना निर्देशांची आवश्यकता.
(२) सर्व घटक (मुख्य स्विच, सहाय्यक स्विच, ट्रिप यंत्रणा, मोटर इ.) व्हॅक्यूम करा आणि देखावा तपासणी
(३) ग्राउंड स्विचसह सर्व स्विचेसवर एकच बंद/ओपनिंग ऑपरेशन करा.
(४) विद्युतीय अनुक्रमांकासाठी सहायक नियंत्रण वीज पुरवठा (रिमोट कंट्रोल सिग्नल देऊ नका) चालू करा ऑपरेशन

माल मागवा

जेव्हा स्विच कॅबिनेट बाहेर पडेल तेव्हा खालील कागदपत्रे आणि संलग्नक कॅबिनेटकडे सुपूर्द केले जातील कारखाना:

◇ उत्पादन पात्र प्रमाणपत्र
◇ उत्पादन वापर सूचना
◇ उत्पादन अभियांत्रिकी डिझाइन डेटा
◇ कॅबिनेट ॲक्सेसरीज स्विच करा:
◇ प्रत्येक माउंटिंग संयोजन लोड स्विच ऑपरेटिंग हँडलसह सुसज्ज आहे.

उत्पादनांची ऑर्डर देताना वापरकर्त्यांनी खालील माहिती दिली पाहिजे:

◇ मुख्य सर्किट वायरिंग योजना आणि विशेष तांत्रिक आवश्यकता
◇ स्विचगियर इंस्टॉलेशन योजना.
◇ स्विच कॅबिनेट घटक मॉडेल तपशील आणि सहायक लूप, नियंत्रण लूप योजनाबद्ध आकृती (जर आवश्यक)
◇ लेखी माहितीसाठी इतर विशेष विनंत्या.

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

1. आपण कारखाना किंवा ट्रेडिंग कंपनी आहात?

फॅक्टरी, आम्ही आमची किंमत वाजवी आणि स्पर्धात्मक असल्याची हमी देऊ शकतो.

2. मला किंमत कधी मिळेल?

सहसा आम्ही आपली चौकशी प्राप्त केल्यानंतर 24 तासांच्या आत उद्धृत करतो.

3. आम्ही उत्पादनांवर आमचा लोगो आणि कंपनीचे नाव प्रिंट करू शकतो का?

होय, नक्कीच, आम्ही OEM स्वीकारतो.

4. आघाडी वेळ काय आहे?

लीड टाइम ऑर्डर केलेल्या प्रमाणांवर अवलंबून असतो, साधारणपणे पेमेंट मिळाल्यानंतर 15-20 दिवसांच्या आत.

5. तुमची गुणवत्ता नियंत्रण प्रक्रिया कशी आहे?

ॲक्सेसरीजपासून सर्व उत्पादनांची तपासणी केली जाईल आणि बाहेर जाण्यापूर्वी नियमित चाचण्या केल्या जातील आमचा कारखाना.

6. विक्रीनंतर गुणवत्तेची समस्या कशी सोडवायची?

गुणवत्ता समस्यांचे फोटो किंवा व्हिडिओ घ्या आणि आमच्या तपासणीसाठी आणि पुष्टी करण्यासाठी आम्हाला पाठवा आणि आम्ही एक करू 1-3 दिवसात तुमच्यासाठी समाधानकारक समाधान.

7. वॉरंटी वेळ किती आहे?

शिपिंग तारखेपासून 12 महिने.

8. आम्हाला का निवडा

● आम्ही 14 वर्षांहून अधिक काळ या क्षेत्रात विशेष आहोत आणि आमच्याकडे डिझाइन घेणारा एक अनुभवी R&D टीम आहे आणि ग्राहकांच्या विशेष मागण्यांवर आधारित प्रत्येक प्रकल्पासाठी विकास कार्य.
● आमच्याकडे घटकांपासून तयार उत्पादनांपर्यंत अत्यंत कठोर QC प्रक्रिया आहे.
● 15-20 दिवसात स्थिर उत्पादन कालावधी.
● आमच्याकडे उत्पादनांसाठी चाचणी अहवालांचा संपूर्ण संच आहे.
● एक पाऊल समाधान प्रदान केले.
