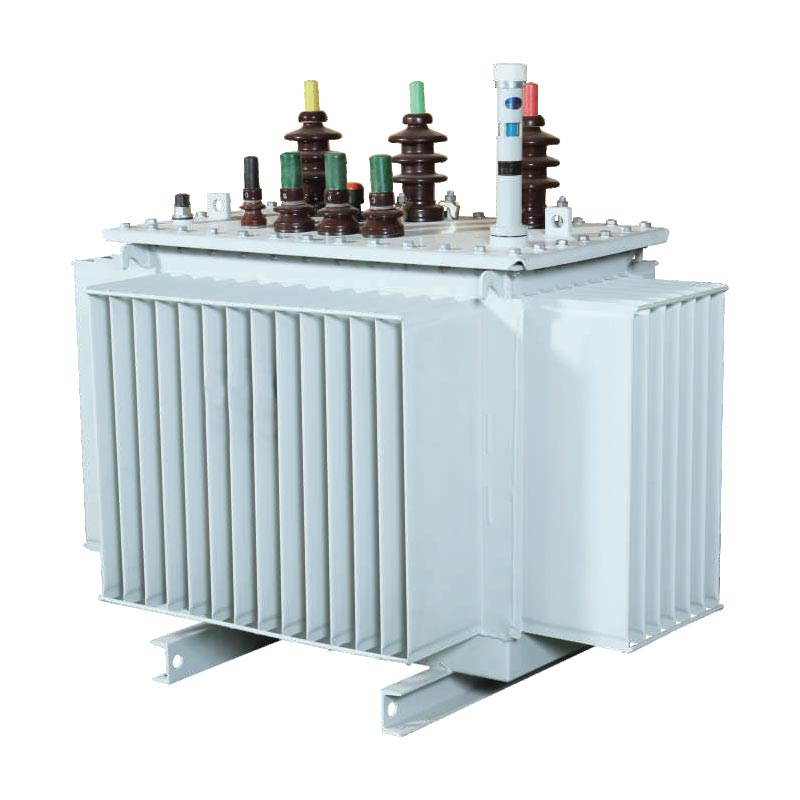

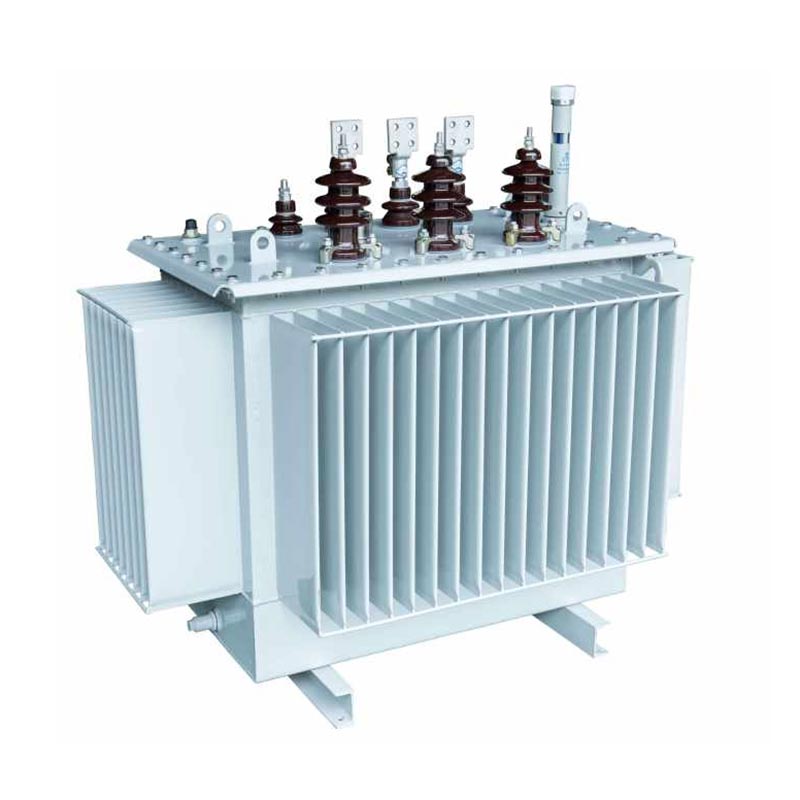

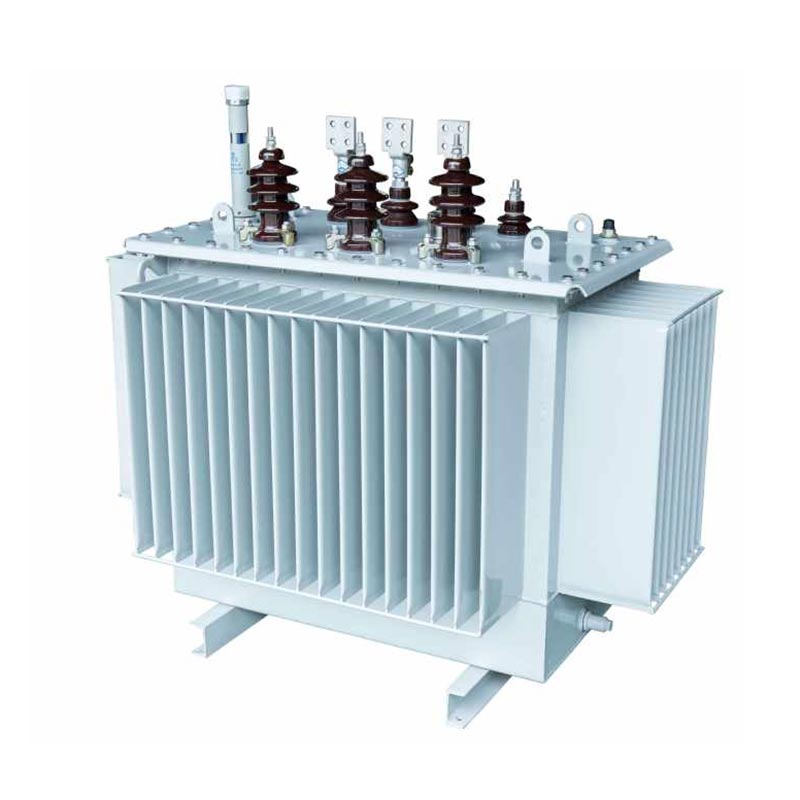

USUNE 3 फेज ओनान डिस्ट्रिब्युशन ट्रान्सफॉर्मर (ONAN) स्वतंत्रपणे USUNE द्वारे विकसित आणि उत्पादित केले जाते, a R&D, उत्पादन आणि विक्री एकत्रित करणारे व्यावसायिक निर्माता. हे विशेषतः शक्तीसाठी डिझाइन केलेले आहे आधुनिक शहरी आणि ग्रामीण भाग आणि औद्योगिक आणि खाण उद्योगांच्या वितरणाच्या गरजा, समस्या सोडवणे जसे की कमी कार्यक्षमता, उच्च ऊर्जा वापर आणि पारंपारिक ट्रान्सफॉर्मरची खराब स्थिरता. उत्पादन तयार केले जाते USUNE च्या प्रमाणित कारखान्यात, प्रत्येक उपकरणाची खात्री करण्यासाठी कठोर गुणवत्ता नियंत्रण प्रणालीवर विसंबून आंतरराष्ट्रीय उद्योग मानकांची पूर्तता करते आणि विविध कठोर ऑपरेटिंग परिस्थितीत स्थिरपणे कार्य करू शकते.
3 फेज ओनान डिस्ट्रिब्युशन ट्रान्सफॉर्मर समभुज त्रिकोणासह त्रि-आयामी जखमेच्या कोरचा वापर करतो व्यवस्था, चुंबकीय सर्किटमधील हवेतील अंतर काढून टाकणे, परिणामी घट्ट विंडिंग आणि शक्य तितक्या कमी तीन-चरण चुंबकीय सर्किट लांबी. कोर कॉलम क्रॉस-सेक्शनल एरिया जवळजवळ गोलाकार आहे, ऑप्टिमाइझ करत आहे चुंबकीय सर्किट संरचना, उर्जेचा वापर आणि ऑपरेटिंग आवाज कमी करणे, तीन-टप्प्याचे संतुलन साधणे आणि तिसरे हार्मोनिक घटक कमी करणे, कार्यक्षम आणि स्थिर वीज पुरवठ्यासाठी पाया घालणे.
हे उत्पादन शहरी आणि ग्रामीण पॉवर ग्रिड अपग्रेड आणि औद्योगिक आणि खाण उद्योग परिस्थितींसाठी योग्य आहे आणि मॉड्युलर आणि प्रीफॅब्रिकेटेड सबस्टेशन्सशी उत्तम प्रकारे जुळले जाऊ शकते, विश्वसनीय वीज पुरवठा समर्थन प्रदान करते. म्हणून ए व्यावसायिक उर्जा उपकरणे पुरवठादार, USUNE कडे विस्तृत संशोधन आणि विकास आणि उत्पादन अनुभव आहे आणि ते देऊ शकतात ग्राहकांच्या गरजेनुसार सानुकूलित उपाय.
3 फेज ओनान डिस्ट्रिब्युशन ट्रान्सफॉर्मर उत्कृष्ट दर्जाचे धान्य-केंद्रित सिलिकॉन स्टील शीट वापरते चुंबकीय पारगम्यता आणि कमी नुकसान; हे सुनिश्चित करण्यासाठी 45° सीम कटिंगसह जर्मन GEORG क्रॉस-कटिंग मशीन वापरते कोर अचूकता आणि चुंबकीय गळती कमी करणे; सिलिकॉन स्टील शीट्स मल्टी-स्टेज वर्तुळाकार मध्ये दुमडल्या आहेत क्रॉस-सेक्शन, चुंबकीय सर्किट ऑप्टिमाइझ करणे, आवाज आणि वीज वापर कमी करणे आणि ऊर्जा सुधारणे कार्यक्षमता
उच्च-व्होल्टेज कॉइल दंडगोलाकार आहे, तर कमी-व्होल्टेज कॉइल दंडगोलाकार किंवा फॉइल-प्रकार आहे, प्रभावीपणे सुधारत आहे शॉर्ट सर्किट आणि लाइटनिंग स्ट्राइक प्रतिरोध. कॉइल डिझाइन तर्कसंगत आहे, एकसमान चुंबकीय सर्किटसह वितरण, स्थानिक ओव्हरहाटिंग कमी करणे, सेवा आयुष्य वाढवणे आणि स्थिर ऑपरेशन सुनिश्चित करणे.
उच्च-गुणवत्तेच्या अचूक कोल्ड-रोल्ड स्टील प्लेटचे बनलेले, जर्मन GEORG नालीदार तेल टाकी वापरून उत्पादित उत्पादन लाइन, स्ट्रक्चरल सामर्थ्य आणि सीलिंग सुनिश्चित करणे. पृष्ठभागावर गंजरोधक कोटिंग आहे, पेट्रोकेमिकल वनस्पतींसारख्या कठोर वातावरणासाठी योग्य, पर्यावरण संरक्षण आवश्यकता पूर्ण करणे. द पन्हळी रचना उष्णता अपव्यय आणि तेल थर्मल विस्तार आणि आकुंचन करण्यासाठी अनुकूलता एकत्र करते, तर सीलबंद डिझाइन तेल वृद्धत्व कमी करते आणि ट्रान्सफॉर्मरचे आयुष्य वाढवते.
3 फेज ओनान वितरण ट्रान्सफॉर्मर उत्कृष्ट इन्सुलेशनसह वर्ग A इन्सुलेशन संरचना स्वीकारतो कामगिरी, उच्च-व्होल्टेज प्रभाव सहन करण्यास सक्षम. उच्च आणि कमी व्होल्टेज कॉइलची व्यवस्था केली आहे एकाग्रतेने, आणि कॉइल स्पेसिंग इन्सुलेशन कार्यप्रदर्शन सुधारण्यासाठी लहान तेलाच्या अंतरासह कार्डबोर्ड स्लीव्ह वापरते, शॉर्ट सर्किट प्रतिबंधित करा आणि सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करा.
USUNE 3 फेज ओनान डिस्ट्रिब्युशन ट्रान्सफॉर्मर (ONAN) मध्ये तीन व्होल्टेज स्तर समाविष्ट आहेत: 10KV, 20KV आणि 36KV, मीटिंग वीज वितरणाच्या विविध गरजा. हे ग्राहकाच्या वास्तविक भार, मुख्य वैशिष्ट्यांनुसार सानुकूलित केले जाऊ शकते, आणि स्थापना परिस्थिती, लवचिक समाधान प्रदान करते.
1. वीज खर्च (RMB/वर्ष) = [नो-लोड लॉस (kW) + लोड लॉस (kW) × (सरासरी लोड दर)²] × 365 (दिवस) × 24
(तास) ×
विजेची किंमत
2. CO2 उत्सर्जन = [नो-लोड लॉस (kW) + लोड लॉस (kW) × (सरासरी लोड दर)²] × 365 (दिवस) × 24 (तास) × उत्सर्जन
घटक (kg-CO₂/kWh)
उत्पादनाचे नो-लोड आणि लोडचे नुकसान पारंपारिक ट्रान्सफॉर्मरपेक्षा लक्षणीयरीत्या कमी होते, लक्षणीयरीत्या कमी होते वापरकर्त्यांचा वीज खर्च आणि CO2 उत्सर्जन. चीनमध्ये मूळ असलेला निर्माता म्हणून, USUNE हिरव्या संकल्पनेचे पालन करते विकास, सतत उत्पादन डिझाइन ऑप्टिमाइझ करते आणि ऊर्जा उद्योगाच्या शाश्वत विकासास प्रोत्साहन देते.
1. शहरी आणि ग्रामीण पॉवर ग्रिड अपग्रेडिंग: पॉवर ग्रिड स्थिरता आणि कार्यक्षमता सुधारते, समस्यांचे निराकरण करते अपुरा वीज पुरवठा आणि उच्च ऊर्जा वापर.
2. औद्योगिक आणि खाण उपक्रम: उच्च-शक्ती, स्थिर वीज पुरवठ्याची मागणी पूर्ण करते, कठोरपणे सहन करते वातावरण, आणि उत्पादन उपकरणांचे कार्य सुनिश्चित करते.
3. मॉड्यूलर आणि प्रीफेब्रिकेटेड सबस्टेशन्स: कॉम्पॅक्ट संरचना, सोयीस्कर स्थापना आणि देखभाल, जमीन कमी करणे क्षेत्र आणि बांधकाम खर्च.
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | ६३०/६०० | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | १५८०/१५०० | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | १८९०/१८०० | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | ५५०×५५०/४×φ१९ | |||||
| 200 | 340 | २७३०/२६०० | 1 | 790 | 1200×770×1075 | ५५०×५५०/४×φ१९ | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | ३८३०/३६५० | 0.8 | 1110 | 1305×840×1120 | ५५०×५५०/४×φ१९ | |||||
| 400 | 570 | ४५२०/४३०० | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | ५४१०/५१५० | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
टीप: 500 केव्हीए आणि त्याहून कमी रेट केलेल्या ट्रान्सफोमरसाठी, टेबलमधील रॅम्पवरील लोड कमी आहे ला लागू Dyn11 कनेक्शन गट, आणि रॅम्पच्या खाली लोड कमी होणे Yyn0 कनेक्शन गटाला लागू आहे.
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ६३०/६०० | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | १५८०/१५०० | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | १८९०/१८०० | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | २७३०/२६०० | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | ३८३०/३६५० | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | ४५२०/४३०० | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | ५४१०/५१५० | 0.7 | 1590 | १५४५×९५०×१४४५ | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ५०५/४८० | 1.8 | 4.0 | 390 | 1210×705×935 | ४००×४००/४×φ१४ |
| 50 | 100 | ७३०/६९५ | 1.6 | 495 | 1255×715×1020 | ४००×४००/४×φ१४ | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | ४००×४००/४×φ१४ | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | १२६५/१२०० | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | १५१०/१४४० | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | ५५०×५५०/४×φ१९ | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | ५५०×५५०/४×φ१९ | |||||
| 250 | 290 | २५६०/२४४० | 0.9 | 1130 | 1450×810×1360 | ५५०×५५०/४×φ१९ | |||||
| 315 | 340 | ३०६५/२९२० | 0.8 | 1320 | 1495×830×1410 | ५५०×५५०/४×φ१९ | |||||
| 400 | 410 | ३६१५/३४४० | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | ४३३०/४१२० | 0.7 | 1735 | १५५५×८५५×१४९५ | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
फॅक्टरी, आम्ही आमची किंमत वाजवी आणि स्पर्धात्मक असल्याची हमी देऊ शकतो.
सहसा आम्ही आपली चौकशी प्राप्त केल्यानंतर 24 तासांच्या आत उद्धृत करतो.
होय, नक्कीच, आम्ही OEM स्वीकारतो.
लीड टाइम ऑर्डर केलेल्या प्रमाणांवर अवलंबून असतो, साधारणपणे पेमेंट मिळाल्यानंतर 15-20 दिवसांच्या आत.
ॲक्सेसरीजपासून सर्व उत्पादनांची तपासणी केली जाईल आणि बाहेर जाण्यापूर्वी नियमित चाचण्या केल्या जातील आमचा कारखाना.
गुणवत्ता समस्यांचे फोटो किंवा व्हिडिओ घ्या आणि आमच्या तपासणीसाठी आणि पुष्टी करण्यासाठी आम्हाला पाठवा आणि आम्ही एक करू 1-3 दिवसात तुमच्यासाठी समाधानकारक समाधान.
शिपिंग तारखेपासून 12 महिने.
● आम्ही 14 वर्षांहून अधिक काळ या क्षेत्रात विशेष आहोत आणि आमच्याकडे डिझाइन घेणारा एक अनुभवी R&D टीम आहे
आणि ग्राहकांच्या विशेष मागण्यांवर आधारित प्रत्येक प्रकल्पासाठी विकास कार्य.
● आमच्याकडे घटकांपासून तयार उत्पादनांपर्यंत अत्यंत कठोर QC प्रक्रिया आहे.
● 15-20 दिवसात स्थिर उत्पादन कालावधी.
● आमच्याकडे उत्पादनांसाठी चाचणी अहवालांचा संपूर्ण संच आहे.
● एक पाऊल समाधान प्रदान केले.
