लेख विहंगावलोकन
हे मार्गदर्शक स्पष्ट करते की एअर इन्सुलेटेड रिंग मुख्य युनिट कसे कार्य करते, कोणते घटक त्याचे कार्यप्रदर्शन ठरवतात, त्याच्या तांत्रिक वैशिष्ट्यांचे मूल्यमापन कसे करावे आणि खरेदी करण्यापूर्वी खरेदीदारांनी काय सत्यापित केले पाहिजे. यामध्ये सामान्य ऍप्लिकेशन आव्हाने, ऑपरेशनल सुरक्षा आणि देखभाल पद्धती देखील समाविष्ट आहेत ज्यामुळे टाळता येण्याजोगा डाउनटाइम कमी करण्यात मदत होऊ शकते.

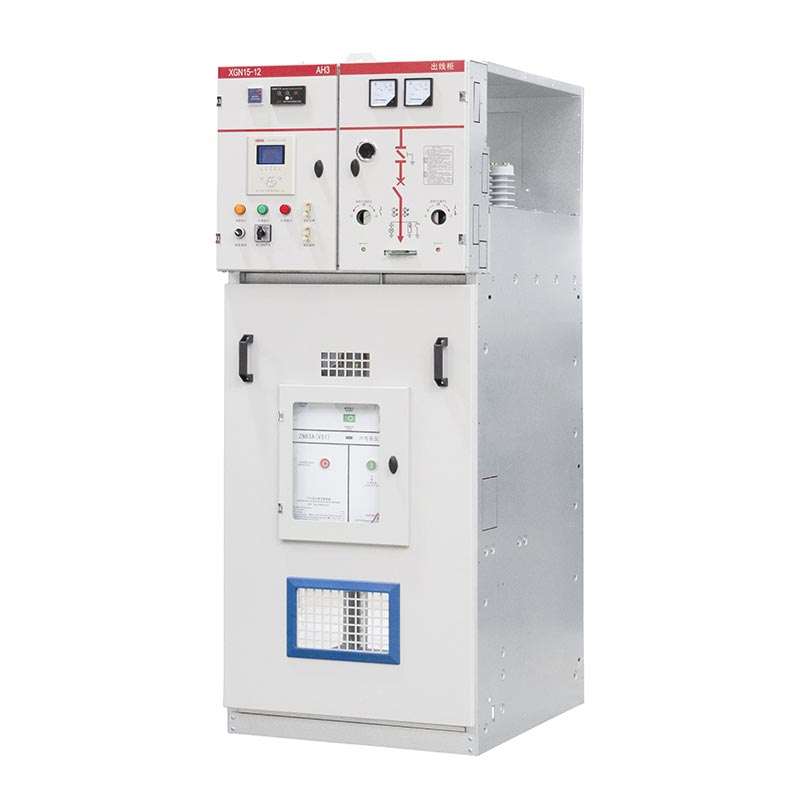

1. एअर इन्सुलेटेड रिंग मेन युनिट RMU म्हणजे काय?
अएअर इन्सुलेटेड रिंग मुख्य युनिट RMUवितरण नेटवर्कमध्ये सर्किट कनेक्ट करण्यासाठी, नियंत्रित करण्यासाठी आणि अलग करण्यासाठी डिझाइन केलेले एक मध्यम-व्होल्टेज इलेक्ट्रिकल स्विचगियर असेंब्ली आहे. हे त्या कंपार्टमेंट्समधील प्राथमिक इन्सुलेशन माध्यम म्हणून SF₆ गॅसवर अवलंबून न राहता लागू उर्जायुक्त घटकांभोवती एक इन्सुलेट माध्यम म्हणून वातावरणातील हवा वापरते.
पदरिंग मुख्य युनिटरिंग वितरण व्यवस्थेमध्ये उपकरणाच्या भूमिकेचे वर्णन करते. रिंग सामान्यत: एकाधिक वितरण बिंदूंना जोडते, जेव्हा नेटवर्क डिझाइन आणि ऑपरेटिंग कॉन्फिगरेशनने परवानगी दिली तेव्हा वीज वेगवेगळ्या दिशानिर्देशांमधून सबस्टेशनपर्यंत पोहोचू देते. RMU कॉम्पॅक्ट एन्क्लोजरमध्ये अनेक स्विचिंग फंक्शन्स एकत्र करते, ज्यामुळे वितरण ऑपरेटर्सना फीडर आणि ट्रान्सफॉर्मर कनेक्शन व्यवस्थापित करण्यात मदत होते.
वितरण ट्रान्सफॉर्मरच्या विपरीत, जे इलेक्ट्रिकल व्होल्टेज बदलते, RMU मध्यम-व्होल्टेज सर्किट्सचे कनेक्शन आणि डिस्कनेक्शन व्यवस्थापित करते. त्याच्या कॉन्फिगरेशनवर अवलंबून, ते फ्यूज किंवा सर्किट ब्रेकरद्वारे लोड स्विचिंग, अलगाव, अर्थिंग आणि फीडर संरक्षण प्रदान करू शकते.
एअर इन्सुलेटेड RMU चा वापर ॲप्लिकेशन्समध्ये केला जातो जेथे अभियंत्यांना स्पष्टपणे परिभाषित स्विचिंग फंक्शन्स, गॅस-फ्री इन्सुलेशन व्यवस्था आणि इन्स्टॉलेशन वातावरणास अनुकूल कॉन्फिगरेशन आवश्यक असते. एक निर्दिष्ट करण्यापूर्वी, प्रकल्प कार्यसंघाने सिस्टम व्होल्टेज, दोष पातळी, ऑपरेटिंग योजना, उपलब्ध जागा आणि लागू उपयुक्तता आवश्यकतांची पुष्टी केली पाहिजे.
2. एअर इन्सुलेटेड RMU कसे कार्य करते?
इनकमिंग रिंग फीडर आणि आउटगोइंग डिस्ट्रिब्युशन सर्किट्समधील कनेक्शन नियंत्रित करून एअर इन्सुलेटेड RMU विद्युत उर्जा व्यवस्थापित करते. ठराविक थ्री-वे व्यवस्थेमध्ये, दोन फंक्शनल युनिट्स रिंग केबल विभागांना जोडतात, तर तिसरे स्थानिक ट्रान्सफॉर्मर फीडर पुरवतात किंवा संरक्षित करतात.
सामान्य वितरण ऑपरेशन
सामान्य ऑपरेशन दरम्यान, स्विचिंग डिव्हाइसेस नेटवर्कच्या मंजूर ऑपरेटिंग योजनेनुसार स्थित आहेत. अनेक वितरण नेटवर्क सामान्यपणे उघडलेल्या बिंदूसह रिंग-आकाराचे केबल लेआउट वापरतात. ही व्यवस्था संपूर्ण रिंग बंद लूप म्हणून चालविल्याशिवाय पर्यायी पुरवठा मार्ग संरक्षित करते.
फॉल्ट अलगाव आणि पुरवठा पुनर्संचयित
केबल विभागात दोष आढळल्यास, संरक्षण उपकरणे डिझाइन केल्याप्रमाणे दोष शोधतात किंवा व्यत्यय आणतात, तर ऑपरेटर किंवा मान्यताप्राप्त ऑटोमेशन सिस्टम प्रभावित विभाग वेगळे करतात. उर्वरित निरोगी नेटवर्क नंतर पर्यायी फीडरद्वारे पुनर्संचयित केले जाऊ शकते, जर उपकरणे रेटिंग, नेटवर्क क्षमता, संरक्षण समन्वय आणि स्विचिंग प्रक्रिया त्यास परवानगी देतात.
| ऑपरेटिंग स्थिती | RMU कार्य | ऑपरेशनल उद्दिष्ट |
|---|---|---|
| सामान्य ऑपरेशन | नियुक्त सर्किट कनेक्शन राखते. | कनेक्ट केलेल्या लोड्सवर पॉवर वितरीत करा. |
| नियोजित देखभाल | संबंधित सर्किट वेगळे करते आणि मंजूर अर्थिंग प्रक्रिया सक्षम करते. | सुरक्षित कामाची स्थिती स्थापित करा. |
| केबल बिघाड | प्रभावित विभागामध्ये व्यत्यय आणण्यासाठी किंवा वेगळे करण्यासाठी सिस्टम संरक्षण योजनेसह कार्य करते. | प्रभावित नेटवर्क क्षेत्र मर्यादित करा. |
| नेटवर्क पुनर्संचयित | जेथे परवानगी असेल तेथे निरोगी विभाग पुन्हा कनेक्ट करण्यासाठी अधिकृत स्विचिंगला अनुमती देते. | शक्य तितक्या सुरक्षितपणे आणि लवकर सेवा पुनर्संचयित करा. |
फॉल्ट व्यत्यय पासून लोड स्विचिंग वेगळे करणे महत्वाचे आहे. लोड ब्रेक स्विच निर्दिष्ट स्विचिंग कर्तव्यांसाठी डिझाइन केले आहे; प्रत्येक शॉर्ट-सर्किट विद्युतप्रवाहात व्यत्यय आणत आहे असे गृहीत धरले जाऊ नये. दोष संरक्षणासाठी समन्वित फ्यूज-स्विच संयोजन किंवा योग्य संरक्षण रिलेसह सर्किट ब्रेकरची आवश्यकता असू शकते.
3. एअर इन्सुलेटेड RMU चे मुख्य घटक कोणते आहेत?
अचूक अंतर्गत मांडणी निर्माता आणि मॉडेलनुसार बदलते, परंतु बहुतेक डिझाईन्स स्विचिंग डिव्हाइसेस, कंडक्टर, इन्सुलेशन संरचना, सुरक्षा यंत्रणा आणि पर्यायी देखरेख उपकरणे एकत्र करतात.
लोड ब्रेक स्विचेस
लोड ब्रेक स्विचेस त्यांच्या निर्दिष्ट सामान्य लोड-स्विचिंग परिस्थितीत सर्किट्स कनेक्ट किंवा डिस्कनेक्ट करतात. रिंग कॉन्फिगरेशनमध्ये, ते ऑपरेटरना इनकमिंग आणि आउटगोइंग केबल विभाग नियंत्रित करण्याची परवानगी देतात. त्यांची रेट केलेली मेकिंग, ब्रेकिंग आणि कमी वेळ सहन करण्याची क्षमता अपेक्षित कर्तव्याशी जुळली पाहिजे.
बसबार आणि इलेक्ट्रिकल कनेक्शन
बसबार फंक्शनल युनिट्स दरम्यान प्रवाहकीय मार्ग प्रदान करतात. त्यांची सामग्री, क्रॉस-सेक्शन, कनेक्शन गुणवत्ता आणि थर्मल डिझाइन विद्युत-वाहक क्षमता आणि तापमान वाढ प्रभावित करतात. केबल टर्मिनेशन देखील निर्दिष्ट केबल प्रकार आणि स्थापना व्यवस्थेशी सुसंगत असणे आवश्यक आहे.
अर्थिंग स्विच आणि इंटरलॉक
अर्थिंग स्विचेस ग्राउंडिंगचे एक साधन प्रदान करतात जेव्हा मान्यताप्राप्त ऑपरेटिंग सीक्वेन्स परवानगी देते तेव्हा नियुक्त केलेल्या वेगळ्या सर्किट विभागांना ग्राउंडिंग करतात. यांत्रिक किंवा इलेक्ट्रिकल इंटरलॉक प्रतिबंधित स्विचिंग ऑपरेशन्स टाळण्यास मदत करतात. या यंत्रणा महत्त्वाच्या आहेत, परंतु ते लागू सुरक्षा प्रक्रियेच्या अंतर्गत अलगाव आणि व्होल्टेजच्या अनुपस्थितीची पडताळणी बदलत नाहीत.
फ्यूज-स्विच कॉम्बिनेशन्स किंवा सर्किट ब्रेकर्स
ट्रान्सफॉर्मर फीडर फ्यूज-स्विच संयोजन किंवा संरक्षणात्मक रिलेसह सर्किट ब्रेकर वापरू शकतात. योग्य उपाय ट्रान्सफॉर्मर वैशिष्ट्ये, अपेक्षित दोष प्रवाह, निवडक आवश्यकता आणि नेटवर्क संरक्षण तत्त्वज्ञान यावर अवलंबून आहे.
इन्सुलेटर, एन्क्लोजर आणि मॉनिटरिंग ॲक्सेसरीज
इन्सुलेटिंग सपोर्ट आवश्यक विद्युत मंजुरी राखतात आणि थेट घटकांना समर्थन देतात. संलग्नक उत्पादनासाठी निर्दिष्ट केलेल्या पर्यावरणीय आणि यांत्रिक परिस्थितींपासून उपकरणांचे संरक्षण करते. पर्यायी व्होल्टेज इंडिकेटर, फॉल्ट पॅसेज इंडिकेटर, मोटर ऑपरेटर आणि कम्युनिकेशन उपकरणे योग्यरित्या एकत्रित केल्यावर ऑपरेशनल दृश्यमानता आणि रिमोट कंट्रोल सुधारू शकतात.
4. एअर इन्सुलेशन कोणते फायदे देते?
एअर इन्सुलेशन वितरण प्रकल्पांसाठी व्यावहारिक फायदे देऊ शकते, विशेषत: जेव्हा प्रकल्प मालकाला संबंधित कंपार्टमेंटमध्ये SF₆-आधारित इन्सुलेशन टाळायचे असते. या फायद्यांचे मूल्य उपकरणे डिझाइन आणि ऑपरेटिंग वातावरणावर अवलंबून असते.
- एअर-इन्सुलेटेड कंपार्टमेंटमध्ये SF₆ आवश्यकता नाही:योग्य डिझाईन त्या कंपार्टमेंटमध्ये SF₆ शी संबंधित हाताळणी, गळतीचे निरीक्षण आणि आयुष्यातील शेवटच्या पुनर्प्राप्ती विचार टाळते.
- दृश्यमान आणि प्रवेशयोग्य व्यवस्था जेथे डिझाइन केली आहे:काही बांधकामे प्रशिक्षित कर्मचाऱ्यांना तपासण्यासाठी घटक आणि स्थान बदलणे सोपे करतात. अचूक मॉडेलसाठी प्रवेशयोग्यता सत्यापित करणे आवश्यक आहे.
- मॉड्यूलर कॉन्फिगरेशन:जेव्हा उत्पादन कुटुंब आवश्यक संयोजनांना समर्थन देते तेव्हा विविध इनकमिंग, आउटगोइंग आणि ट्रान्सफॉर्मर-फीडर आवश्यकता पूर्ण करण्यासाठी कार्यात्मक युनिट्सची व्यवस्था केली जाऊ शकते.
- व्यावहारिक देखभाल नियोजन:एअर-इन्सुलेटेड विभागांमध्ये SF₆ शिवाय, ऑपरेटर त्या विभागांसाठी गॅस-संबंधित सर्व्हिसिंग कार्य टाळतात, जरी इलेक्ट्रिकल आणि यांत्रिक देखभाल आवश्यक आहे.
- वितरण ऑटोमेशनसाठी समर्थन:पर्यायी मोटर ऑपरेटर आणि मॉनिटरिंग ऍक्सेसरीज रिमोट स्विचिंग आणि स्टेटस रिपोर्टिंगला सपोर्ट करू शकतात.
मर्यादा काय आहेत?
एअर-इन्सुलेटेड डिझाईन्ससाठी काही गॅस-इन्सुलेटेड पर्यायांपेक्षा मोठ्या इलेक्ट्रिकल क्लिअरन्स आणि मोठ्या इंस्टॉलेशन फूटप्रिंटची आवश्यकता असू शकते. आर्द्रता, दूषितता, संक्षेपण, उंची आणि संलग्न परिस्थिती देखील इन्सुलेशन कार्यक्षमतेवर परिणाम करू शकतात. गॅस-मुक्त डिझाइनचा अर्थ आपोआप देखभाल-मुक्त ऑपरेशन किंवा प्रत्येक वातावरणात उत्कृष्ट कार्यप्रदर्शन असा होत नाही.
खरेदीदारांनी केवळ इन्सुलेशन माध्यमावर आधारित RMU निवडण्याऐवजी संपूर्ण उपकरणे कॉन्फिगरेशन, स्थापना खर्च, जीवनचक्र आवश्यकता, पर्यावरणीय परिस्थिती आणि लागू नियमांची तुलना करावी.
5. एअर इन्सुलेटेड RMU कुठे वापरले जातात?
एअर इन्सुलेटेड रिंग मुख्य युनिट मध्यम-व्होल्टेज वितरण अनुप्रयोगांची श्रेणी देऊ शकतात, त्यांचे व्होल्टेज रेटिंग, संरक्षण व्यवस्था, संलग्न बांधकाम आणि मान्यताप्राप्त स्थापना परिस्थितींच्या अधीन.
औद्योगिक वनस्पती
कारखाने आणि प्रक्रिया सुविधा ट्रान्सफॉर्मर, उत्पादन क्षेत्रे आणि इतर विद्युत भार पुरवण्यासाठी मध्यम-व्होल्टेज वितरण उपकरणे वापरतात. RMU फीडर अलगावला समर्थन देऊ शकते आणि संपूर्ण साइटला अनावश्यकपणे प्रभावित न करता नेटवर्क विभाग व्यवस्थापित करण्यात देखभाल कार्यसंघांना मदत करू शकते.
व्यावसायिक आणि निवासी विकास
ऑफिस कॉम्प्लेक्स, अपार्टमेंट डेव्हलपमेंट, किरकोळ गुणधर्म आणि मिश्र-वापर प्रकल्प स्थानिक वितरण सबस्टेशनवर RMU वापरू शकतात. कॉम्पॅक्ट फंक्शनल व्यवस्था नियोजित इलेक्ट्रिकल इन्फ्रास्ट्रक्चरमध्ये एकाधिक ट्रान्सफॉर्मर फीडरचे व्यवस्थापन सुलभ करू शकते.
उपयुक्तता वितरण नेटवर्क
फीडर विभाग नियंत्रित करण्यासाठी आणि पुनर्संचयित प्रक्रियेस समर्थन देण्यासाठी वितरण ऑपरेटर नेटवर्क कनेक्शन पॉईंटवर RMU स्थापित करू शकतात. निवडलेल्या युनिटने उपयुक्तता-विशिष्ट संरक्षण, स्विचिंग, स्थापना आणि दस्तऐवजीकरण आवश्यकता पूर्ण करणे आवश्यक आहे.
नवीकरणीय ऊर्जा आणि पायाभूत सुविधा प्रकल्प
सौर प्रतिष्ठापन, पायाभूत सुविधा आणि इतर ऊर्जा प्रकल्पांना कलेक्शन सर्किट्स, ट्रान्सफॉर्मर आणि वितरण नेटवर्कमध्ये मध्यम-व्होल्टेज स्विचिंगची आवश्यकता असू शकते. RMU ची निवड वास्तविक दोष योगदान, स्विचिंग ड्यूटी आणि ग्रिड-कनेक्शन डिझाइननुसार करणे आवश्यक आहे.
आउटडोअर किंवा कोस्टल इंस्टॉलेशन्ससाठी, प्रोजेक्ट टीम्सनी अतिरिक्तपणे संलग्न संरक्षण, गंज प्रतिकार, तापमान श्रेणी, कंडेन्सेशन कंट्रोल आणि केबल-एंट्री सीलिंगचे मूल्यांकन केले पाहिजे. निर्मात्याच्या घोषित सेवा शर्तींच्या विरूद्ध कोणत्याही विशिष्ट मॉडेलची उपयुक्तता पुष्टी करणे आवश्यक आहे.
6. खरेदीदारांनी कोणती वैशिष्ट्ये तपासली पाहिजेत?
एअर इन्सुलेटेड RMU निवडण्यासाठी नाममात्र व्होल्टेज जुळण्यापेक्षा जास्त आवश्यक आहे. चुकीची रेटिंग किंवा अयोग्य संरक्षण व्यवस्था सुरक्षा धोके, सुरू होण्यास विलंब आणि महागड्या उपकरणांमध्ये बदल घडवू शकतात. कोटेशनची विनंती करण्यापूर्वी खरेदीदारांनी निर्मात्याला नेटवर्क पॅरामीटर्स आणि प्रकल्प आवश्यकता प्रदान केल्या पाहिजेत.
| तपशील | काय सत्यापित करावे | का ते महत्त्वाचे आहे |
|---|---|---|
| रेट केलेले व्होल्टेज | सिस्टमच्या नाममात्र आणि कमाल ऑपरेटिंग व्होल्टेजसह सुसंगतता. | इन्सुलेशन आणि उपकरणांचे रेटिंग नेटवर्कला अनुरूप असल्याची खात्री करते. |
| रेट केलेले वर्तमान | बसबार, रिंग-स्विच आणि फीडर वर्तमान रेटिंग. | अपेक्षित लोडसाठी अयोग्य उपकरणांची निवड प्रतिबंधित करते. |
| शॉर्ट-सर्किट कामगिरी | रेट केलेले अल्पकालीन वर्तमान, कालावधी आणि संबंधित बनवणे किंवा तोडणे कर्तव्ये सहन करणे. | गणना केलेल्या फॉल्ट स्तरावर स्विचगियरशी जुळते. |
| कार्यात्मक कॉन्फिगरेशन | मार्गांची संख्या, रिंग स्विचेस, ट्रान्सफॉर्मर फीडर आणि विस्तार तरतुदी. | सिंगल-लाइन डायग्रामसह उपकरणे संरेखित करते. |
| संरक्षण पद्धत | फ्यूज-स्विच संयोजन किंवा सर्किट ब्रेकर आणि रिले व्यवस्था. | योग्य फॉल्ट क्लिअरिंग आणि समन्वयाचे समर्थन करते. |
| इन्सुलेशन आणि मंजुरी | एअर-इन्सुलेशन डिझाइन आणि आवश्यक विद्युत मंजुरी. | निर्दिष्ट परिस्थितीत डायलेक्ट्रिक कार्यक्षमतेस समर्थन देते. |
| स्थापना वातावरण | घरातील किंवा बाहेरचा वापर, उंची, आर्द्रता, तापमान आणि प्रदूषण. | पर्यावरणीय आणि इन्सुलेशन-संबंधित जोखीम कमी करते. |
| संलग्न संरक्षण | निर्दिष्ट IP रेटिंग आणि प्रवेश आवश्यकता. | चाचणी केलेल्या परिस्थितीत प्रवेशाविरूद्ध संरक्षण परिभाषित करते. |
| सुरक्षितता वर्गीकरण | आवश्यक अंतर्गत-कमान वर्गीकरण, प्रवेशयोग्य बाजू, वर्तमान आणि कालावधी. | प्रकल्प-विशिष्ट कर्मचारी संरक्षण आवश्यकता संबोधित करते. |
| ऑटोमेशन | मॅन्युअल किंवा मोटार चालवलेले ऑपरेशन, सहाय्यक पुरवठा, सिग्नल आणि संप्रेषण प्रोटोकॉल. | रिमोट मॉनिटरिंग किंवा SCADA सह सुसंगतता सुनिश्चित करते. |
| अनुपालन दस्तऐवज | लागू मानके, प्रकार-चाचणी अहवाल, नियमित-चाचणी रेकॉर्ड आणि प्रमाणपत्रे. | तांत्रिक मान्यता आणि प्रकल्प स्वीकृतीचे समर्थन करते. |
लागू मानके समजून घ्या
IEC 62271-200 AC मेटल-बंद स्विचगियर आणि 1 kV वरील आणि 52 kV पर्यंत आणि संबंधित इनडोअर आणि आउटडोअर ऍप्लिकेशन्ससह रेट केलेल्या व्होल्टेजसाठी कंट्रोलगियर असेंब्ली कव्हर करते. लागू आवृत्ती आणि सुधारणा प्रकल्प तपशीलाविरूद्ध पुष्टी केल्या पाहिजेत. उपकरणाच्या कॉन्फिगरेशनवर अवलंबून, स्विचेस, सर्किट ब्रेकर्स, स्विच-फ्यूज कॉम्बिनेशन आणि अर्थिंग उपकरणांसाठी अतिरिक्त मानके देखील लागू होऊ शकतात.
संदर्भासाठी, अधिकृत IEC 62271-200 प्रकाशनाचा सल्ला घ्या. वास्तविक प्रस्तावित मॉडेल आणि कॉन्फिगरेशनसाठी अनुपालन सत्यापित केले पाहिजे; उत्पादन IEC मानकांचे पालन करते हे सामान्य विधान योग्य समर्थन दस्तऐवजीकरणाचा पर्याय नाही.
ऑर्डर देण्यापूर्वी विचारायचे प्रश्न
- प्रस्तावित RMU मंजूर सिंगल-लाइन डायग्राम आणि केबल व्यवस्थेशी जुळते का?
- प्रणालीच्या अभ्यासासाठी रेट केलेले वर्तमान आणि शॉर्ट-सर्किट क्षमता पुरेसे आहेत का?
- कोणती संरक्षण आणि अर्थिंग कार्ये मानक म्हणून समाविष्ट आहेत?
- संबंधित कॉन्फिगरेशनसाठी टाइप-चाचणी पुरावे आणि नियमित फॅक्टरी-चाचणी रेकॉर्ड उपलब्ध आहेत का?
- परिमाणे, केबल-एंट्री पोझिशन्स, पाया तपशील आणि देखभाल मंजुरीची पुष्टी झाली आहे का?
- सुटे भाग, ऑपरेटिंग सूचना, कमिशनिंग सपोर्ट आणि वॉरंटी अटी स्पष्टपणे नमूद केल्या आहेत का?
7. कोणती सुरक्षा आणि स्थापना आवश्यकता महत्त्वाची आहे?
मध्यम-व्होल्टेज स्विचगियरची स्थापना पात्र कर्मचाऱ्यांनी मंजूर रेखाचित्रे, स्थानिक विद्युत नियम, निर्मात्याच्या सूचना आणि साइट-विशिष्ट सुरक्षा प्रक्रियांचे पालन करून केली पाहिजे. कारण उपकरणांमध्ये धोकादायक संचयित किंवा प्रेरित विद्युत ऊर्जा असू शकते, चालू करणे आणि देखभाल करणे कधीही केवळ व्हिज्युअल स्विच पोझिशन्सवर अवलंबून राहू नये.
साइटची तयारी
डिलिव्हरीपूर्वी, खात्री करा की पाया, केबल खंदक, केबल वाकण्याची जागा, प्रवेश मार्ग, वायुवीजन आवश्यकता आणि ऑपरेटिंग मंजुरी मंजूर केलेल्या रेखाचित्रांशी जुळतात. स्थापनेचे क्षेत्र निर्दिष्ट पर्यावरणीय मर्यादेत राहिले पाहिजे आणि सुरक्षित ऑपरेशन आणि देखभाल करण्यास अनुमती द्यावी.
केबल टर्मिनेशन आणि अर्थिंग
सुसंगत केबल उपकरणे वापरा आणि निर्मात्याच्या समाप्ती सूचनांचे अनुसरण करा. कंडक्टरची तयारी, कनेक्शन टॉर्क, फेज ओळख, इन्सुलेशन स्थिती आणि अर्थिंग कनेक्शनची पडताळणी करा. खराबपणे स्थापित केलेल्या समाप्तीमुळे जास्त गरम होणे, आंशिक डिस्चार्ज, इन्सुलेशन खराब होणे किंवा विद्युत बिघाड होऊ शकतो.
कमिशनिंग चेक
कमिशनिंगने मंजूर चाचणी योजनेचे पालन केले पाहिजे जे उत्पादन डिझाइन आणि प्रकल्प आवश्यकता प्रतिबिंबित करते. ठराविक तपासण्यांमध्ये यांत्रिक ऑपरेशन, इंटरलॉक, वायरिंग, अर्थिंग सातत्य, संरक्षण सेटिंग्ज, नियंत्रण सर्किट आणि संबंधित विद्युत चाचणी परिणामांची तपासणी समाविष्ट असते. अचूक चाचण्या आणि स्वीकृती निकष पात्र अभियंत्यांनी परिभाषित केले पाहिजेत.
8. ऑपरेटर एअर इन्सुलेटेड RMU कसे राखू शकतात?
जरी एअर इन्सुलेटेड RMU त्याच्या एअर-इन्सुलेटेड कंपार्टमेंटमध्ये SF₆ गॅस सर्व्हिसिंग टाळत असले तरी, तरीही त्याला त्याच्या डिझाइन, कर्तव्य, वय आणि स्थापना वातावरणास अनुरूप देखभाल कार्यक्रम आवश्यक आहे. प्रतिबंधात्मक देखभाल आउटेज किंवा सुरक्षिततेच्या घटनेस कारणीभूत होण्याआधी बिघाड ओळखण्यात मदत करते.
शिफारस केलेले तपासणी क्षेत्रे
- संलग्न स्थिती:गंज, भौतिक नुकसान, पाणी प्रवेश, अवरोधित वायुवीजन आणि खराब झालेले सील तपासा.
- इन्सुलेशन स्थिती:मंजूर तपासणी दरम्यान दूषितता, ओलावा, ट्रॅकिंग मार्क्स, क्रॅकिंग किंवा खराब होण्याची इतर चिन्हे पहा.
- स्विचिंग यंत्रणा:निर्मात्याच्या प्रक्रियेनुसार ऑपरेटिंग यंत्रणा, स्थिती निर्देशक, इंटरलॉक आणि यांत्रिक स्थिती तपासा.
- कनेक्शन आणि केबल्स:मंजूर पद्धतींचा वापर करून अतिउष्णता, ढिलेपणा किंवा इन्सुलेशनच्या नुकसानीच्या लक्षणांसाठी प्रवेशयोग्य समाप्ती आणि कनेक्शनची तपासणी करा.
- संरक्षण आणि नियंत्रण:रिले सेटिंग्ज, सहाय्यक उर्जा, अलार्म, मोटर ऑपरेटर आणि संप्रेषण कार्ये जेथे फिट आहेत ते सत्यापित करा.
- रेकॉर्ड:दस्तऐवज तपासणी, चाचणी परिणाम, दोष, स्विचिंग ऑपरेशन्स आणि सुधारात्मक क्रिया.
RMU ची किती वेळा तपासणी करावी?
प्रत्येक स्थापनेसाठी योग्य एकच तपासणी मध्यांतर नाही. निर्मात्याचे देखभाल वेळापत्रक, लागू नियम, उपयुक्तता आवश्यकता आणि साइटचे जोखीम मूल्यांकन यांचे अनुसरण करा. धूळयुक्त, दमट, क्षरणकारक किंवा जास्त भार असलेल्या वातावरणातील उपकरणांना अधिक वारंवार स्थिती तपासण्याची आवश्यकता असू शकते.
सीलबंद किंवा प्रतिबंधित कप्पे उघडू नका, थेट घटक समायोजित करू नका किंवा विहित अधिकृतता, अलगाव आणि चाचणी प्रक्रियेशिवाय अनाहूत काम करू नका. जर असामान्य गरम होणे, डिस्चार्ज आवाज, जळत्या वास, अनपेक्षित अलार्म किंवा यांत्रिक प्रतिकार आढळल्यास, योग्य देखभाल कर्मचाऱ्यांकडे त्वरित समस्या वाढवा.
9. प्रकल्प कार्यसंघांनी कोणत्या सामान्य समस्यांना प्रतिबंधित केले पाहिजे?
अनेक स्विचगियर प्रकल्प समस्या उर्जापूर्वी सुरू होतात. स्पष्ट तपशील, संपूर्ण दस्तऐवजीकरण आणि उपकरण पुरवठादार, इलेक्ट्रिकल डिझायनर, इंस्टॉलर आणि अंतिम वापरकर्ता यांच्यातील समन्वय टाळता येण्याजोगा विलंब कमी करू शकतो.
| सामान्य समस्या | संभाव्य परिणाम | प्रतिबंधात्मक कारवाई |
|---|---|---|
| चुकीचे फॉल्ट रेटिंग | उपकरणे वास्तविक नेटवर्क दोष कर्तव्याचा सामना करू शकत नाहीत. | मंजुरीपूर्वी दोष-अभ्यास परिणाम आणि उपकरणे रेटिंगची पुष्टी करा. |
| चुकीचे फीडर कॉन्फिगरेशन | गहाळ स्विचिंग किंवा संरक्षण कार्ये आणि महाग रीडिझाइन. | सिंगल-लाइन डायग्राम आणि फंक्शनल-युनिट शेड्यूलचे पुनरावलोकन करा. |
| विसंगत केबल उपकरणे | प्रतिष्ठापन अडचणी किंवा अविश्वसनीय केबल समाप्ती. | केबल वैशिष्ट्यांची आणि मंजूर टर्मिनेशन किटची पुष्टी करा. |
| अयोग्य साइट परिस्थिती | संक्षेपण, गंज, इन्सुलेशन समस्या किंवा प्रवेश मर्यादा. | सेवा परिस्थिती, संलग्नक डिझाइन आणि इंस्टॉलेशन मंजुरी तपासा. |
| अपूर्ण चाचणी दस्तऐवजीकरण | विलंबित तपासणी, स्वीकृती किंवा कमिशनिंग. | खरेदी दरम्यान आवश्यक चाचणी रेकॉर्ड आणि प्रमाणपत्रांवर सहमत. |
| अस्पष्ट देखभाल जबाबदार्या | चुकलेली तपासणी आणि कमी दोष प्रतिसाद. | ऑपरेटिंग प्रक्रिया, प्रशिक्षण, सुटे भाग आणि सेवा समर्थन परिभाषित करा. |
खरेदी संघांसाठी, कोटेशनची तुलना करण्यापूर्वी तांत्रिक आवश्यकता परिभाषित करणे हा सर्वात प्रभावी दृष्टीकोन आहे. प्रस्तावित कॉन्फिगरेशनसाठी अतिरिक्त अभियांत्रिकी, स्थापना बदल किंवा असमर्थित ॲक्सेसरीज आवश्यक असल्यास कमी प्रारंभिक किंमत सर्वोत्तम एकूण मूल्याचे प्रतिनिधित्व करू शकत नाही.
10. वारंवार विचारले जाणारे प्रश्न
एअर इन्सुलेटेड रिंग मेन युनिट RMU चा मुख्य उद्देश काय आहे?
त्याचा मुख्य उद्देश मध्यम-व्होल्टेज नेटवर्कमध्ये स्विचिंग, अलगाव आणि वितरण कनेक्शन व्यवस्थापित करणे आहे. कॉन्फिगरेशनवर अवलंबून, ते ट्रान्सफॉर्मर-फीडर संरक्षण देखील प्रदान करते आणि दोषपूर्ण केबल विभागांना अलग ठेवण्यास समर्थन देते.
RMU मध्ये हवा इन्सुलेटेड म्हणजे काय?
याचा अर्थ वातावरणातील हवा संबंधित उर्जायुक्त घटकांभोवती उष्णतारोधक माध्यम म्हणून काम करते. अचूक इन्सुलेशन व्यवस्था उत्पादनाच्या डिझाइनवर अवलंबून असते आणि हा शब्द स्वतःच स्विचिंग किंवा आर्क-इंटरप्शन तंत्रज्ञान परिभाषित करत नाही.
हवा इन्सुलेटेड RMU SF₆ मुक्त आहे का?
एअर-इन्सुलेटेड डिझाइन संबंधित इन्सुलेशन कंपार्टमेंटमध्ये SF₆ टाळू शकते. पूर्ण प्रस्तावित असेंब्लीमध्ये SF₆ किंवा इतर इन्सुलेटिंग वायू आहेत की नाही याची पुष्टी करण्यासाठी खरेदीदारांनी निर्मात्याचे तांत्रिक दस्तऐवज तपासले पाहिजेत.
आरएमयू आणि ट्रान्सफॉर्मरमध्ये काय फरक आहे?
आरएमयू वितरण नेटवर्कमधील विद्युत कनेक्शन नियंत्रित आणि संरक्षित करते, तर ट्रान्सफॉर्मर एका स्तरावरून दुसऱ्या स्तरावर व्होल्टेज बदलतो. ते वितरण सबस्टेशनवर एकत्र स्थापित केले जाऊ शकतात, परंतु ते भिन्न कार्ये करतात.
एअर इन्सुलेटेड RMU फॉल्ट नंतर आपोआप वीज पुनर्संचयित करू शकते?
आवश्यक नाही. मूलभूत युनिट्सना अधिकृत मॅन्युअल स्विचिंगची आवश्यकता असू शकते. ऑटोमॅटिक फॉल्ट आयसोलेशन किंवा रिस्टोरेशनसाठी योग्य संरक्षण, मोटर चालवलेले स्विचिंग, कंट्रोल लॉजिक, कम्युनिकेशन्स आणि मंजूर नेटवर्क ऑटोमेशन स्कीम आवश्यक आहे.
RMU खरेदी करताना कोणते तांत्रिक रेटिंग सर्वात महत्वाचे आहेत?
मुख्य पॅरामीटर्समध्ये रेट केलेले व्होल्टेज, रेट केलेले वर्तमान, शॉर्ट-सर्किट सहन करणे आणि बनविण्याची क्षमता, स्विचिंग कर्तव्ये, संरक्षण व्यवस्था, इन्सुलेशन कार्यप्रदर्शन, पर्यावरणीय परिस्थिती, संलग्न रेटिंग आणि कोणतेही आवश्यक अंतर्गत-आर्क वर्गीकरण समाविष्ट आहे.
एअर इन्सुलेटेड आरएमयूला देखभाल आवश्यक आहे का?
होय. ऑपरेटर्सनी निर्मात्याच्या देखभाल वेळापत्रकाचे पालन केले पाहिजे आणि संलग्नक, इन्सुलेशन, स्विचिंग यंत्रणा, केबल टर्मिनेशन्स, अर्थिंग सिस्टम, संरक्षण साधने आणि योग्य म्हणून पर्यायी नियंत्रण उपकरणांची तपासणी केली पाहिजे.
मध्यम-व्होल्टेज मेटल-बंद RMUs साठी कोणते मानक संबंधित आहे?
IEC 62271-200 हे 1 kV वर आणि 52 kV पर्यंत रेट केलेल्या लागू AC मेटल-बंद स्विचगियर असेंब्लीसाठी एक प्रमुख मानक आहे. इतर मानक वैयक्तिक स्विचिंग आणि संरक्षण उपकरणांना लागू होऊ शकतात. प्रकल्प कार्यसंघाने आवश्यक आवृत्त्या आणि वास्तविक उत्पादनाच्या चाचणी दस्तऐवजांची पडताळणी केली पाहिजे.
खरेदीदार आरएमयू उत्पादकाचे मूल्यांकन कसे करू शकतात?
निर्मात्याचे तांत्रिक दस्तऐवज, उत्पादन कॉन्फिगरेशन पर्याय, लागू प्रकार-चाचणी पुरावे, नियमित कारखाना-चाचणी प्रक्रिया, गुणवत्ता नियंत्रणे, स्थापना मार्गदर्शन, स्पेअर-पार्ट्सची उपलब्धता, वॉरंटी अटी आणि प्रकल्प-विशिष्ट आवश्यकता पूर्ण करण्याची क्षमता यांचे पुनरावलोकन करा.
तुमच्या प्रकल्पासाठी योग्य हवा इन्सुलेटेड RMU निवडा
विश्वसनीय मध्यम-व्होल्टेज वितरण योग्य उपकरणे कॉन्फिगरेशन, अचूक तांत्रिक वैशिष्ट्ये आणि साइटच्या परिस्थितीची स्पष्ट समज यासह सुरू होते. तुम्ही औद्योगिक वीज वितरण प्रणाली, व्यावसायिक विकास किंवा युटिलिटी नेटवर्क प्रकल्पाची योजना करत असाल तरीही, काळजीपूर्वक उपकरणांची निवड सुरक्षित ऑपरेशन आणि अधिक विश्वासार्ह देखभाल नियोजनास समर्थन देऊ शकते.
