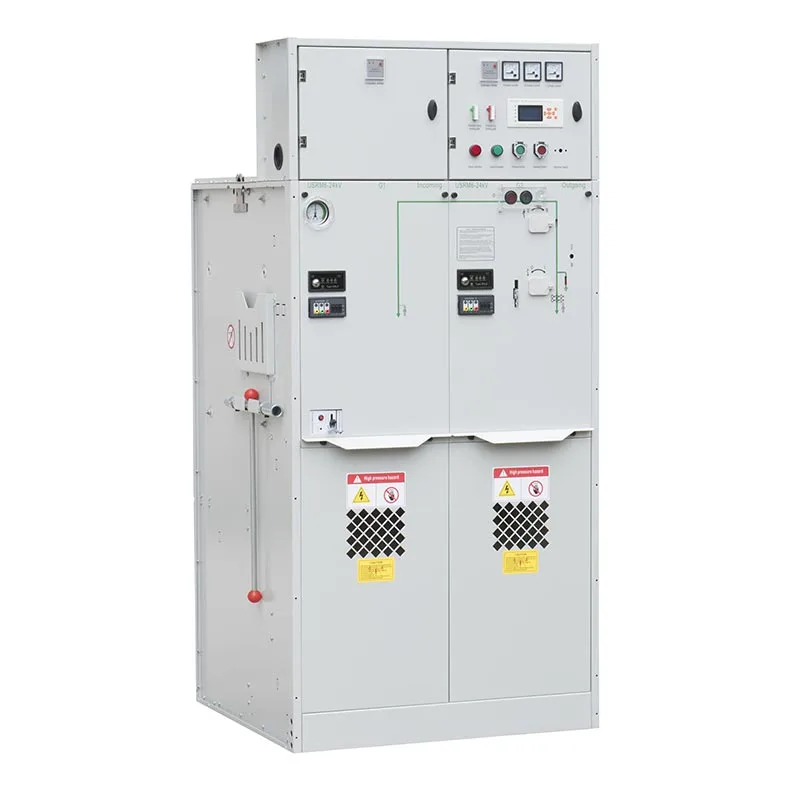

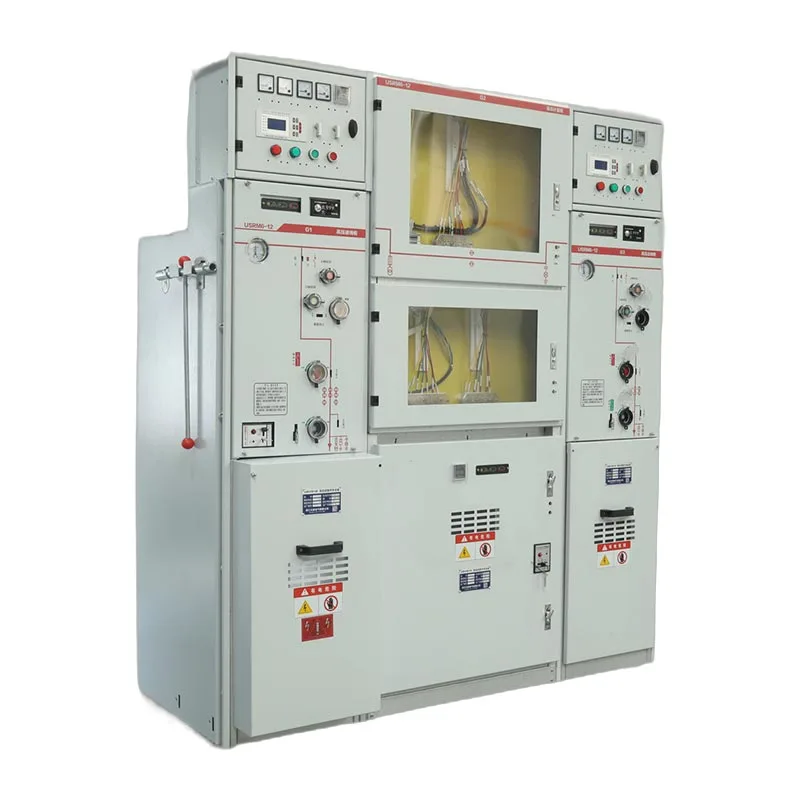

पारंपारिक स्विचगियरपेक्षा वेगळे जे इंस्टॉलेशन वातावरणावर जास्त अवलंबून असते, Usune 11kv Sf6 Gis Gas इन्सुलेटेड स्विचगियर सीलबंद गॅस कंपार्टमेंटमधील मुख्य विद्युत घटक वेगळे करते. एकात्मिक यांत्रिक इंटरलॉकिंग सिस्टीम चुकीच्या ऑपरेशन्स टाळण्यास मदत करते, ऑपरेटर सुरक्षा आणि उपकरणांची विश्वसनीयता दोन्ही सुधारते.
स्विचगियरचा वापर ट्रान्सफॉर्मर सबस्टेशन, औद्योगिक वीज वितरण प्रणाली, व्यावसायिक इमारतींमध्ये मोठ्या प्रमाणावर केला जातो. पायाभूत सुविधा प्रकल्प आणि इतर 11kV मध्यम-व्होल्टेज अनुप्रयोग जेथे सुरक्षितता, विश्वासार्हता आणि सुलभ ऑपरेशन आहेत आवश्यक
मुख्य सर्किटचे घटक सीलबंद SF6 गॅस टाकीमध्ये बंद केलेले असतात, ज्यामुळे बाह्याशी थेट संपर्क कमी होतो. पर्यावरणीय परिस्थिती. हे डिझाइन धूळ, ओलावा, प्रदूषण आणि विद्युत घटकांपासून संरक्षण करण्यास मदत करते संक्षेपण, दीर्घकालीन ऑपरेटिंग स्थिरता सुधारणे.
बंदिस्त रचना पारंपारिक एअर-इन्सुलेटेड स्विचगियरच्या तुलनेत जागेची आवश्यकता देखील कमी करते. Usune 11kv Sf6 Gis गॅस इन्सुलेटेड स्विचगियर कॉम्पॅक्ट सबस्टेशन आणि स्पेस-मर्यादित इलेक्ट्रिकल रूमसाठी योग्य आहे.
Usune 11kV SF6 GIS ची रचना चुकीचे ऑपरेशन टाळण्यासाठी अनेक यांत्रिक सुरक्षा संरक्षणांसह केली आहे. सर्व नियंत्रित स्विचिंग प्रक्रिया सुनिश्चित करून, समर्पित ऑपरेटिंग हँडल वापरून स्विच ऑपरेट करणे आवश्यक आहे.
लोड ब्रेक स्विच किंवा व्हॅक्यूम सर्किट ब्रेकर आणि संबंधित ग्राउंडिंग स्विच अंतर्गत सुसज्ज आहेत यांत्रिक इंटरलॉकिंग. आवश्यकतेनुसार अतिरिक्त पॅडलॉक इंटरलॉकिंग देखील लागू केले जाऊ शकते, उच्च प्रदान करते देखभाल आणि ऑपरेशन दरम्यान सुरक्षा.
जेव्हा ग्राउंडिंग स्विच बंद असेल आणि लोड ब्रेक स्विच उघडा असेल तेव्हाच खालचा दरवाजा उघडला जाऊ शकतो स्थिती, उत्साही भागांमध्ये प्रवेश प्रतिबंधित करते.
खालचा दरवाजा उघडा असताना ग्राउंडिंग स्विच ऑपरेट करता येत नाही, ज्यामुळे असुरक्षित देखभाल परिस्थिती टाळण्यास मदत होते.
ग्राउंडिंग स्विच बंद असताना लोड ब्रेक स्विच बंद करता येत नाही आणि ग्राउंडिंग स्विच बंद करता येत नाही लोड ब्रेक स्विच बंद असताना ऑपरेट केले जाते.
वीज पुरवठा ऑपरेशनसाठी, केबल कंपार्टमेंट दरवाजा प्रथम बंद करणे आवश्यक आहे. तीन-स्थिती स्विच नंतर आहे ग्राउंडिंग स्थितीपासून अलगाव स्थितीपर्यंत आणि शेवटी बंद स्थितीपर्यंत ऑपरेट केले जाते.
पॉवर आयसोलेशनसाठी, थ्री-पोझिशन स्विच बंद स्थितीपासून अलगाव स्थितीपर्यंत आणि नंतर ग्राउंडिंग स्थिती, केबल कंपार्टमेंटमध्ये सुरक्षित प्रवेश करण्याची परवानगी देते.
| नाही. | वस्तू | युनिट | लोड ब्रेक स्विच युनिट | संयोजन युनिट | सर्किट ब्रेकर युनिट |
| 1 | रेट केलेले व्होल्टेज | kV | 12/24 | 12/24 | 12/24 |
| 2 | रेट केलेली वारंवारता | Hz | 50 | 50 | 50 |
| 3 | रेट केलेले वर्तमान | A | 630 | 125 (फ्यूज करंटवर अवलंबून) | 630 |
| 4 | रेट केलेले इन्सुलेशन स्तर-1 मिनिट वारंवारता व्होल्टेज-इंटर फेज, ग्राउंड सहन करते | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| रेट केलेले इन्सुलेशन पातळी-1 मिनिट वारंवारता व्होल्टेज-पृथक अंतर सहन करते | kV | ४८/७९ | ४८/७९ | ४८/७९ | |
| रेटेड इन्सुलेशन लेव्हल-1 मिनिट वारंवारता व्होल्टेज-कंट्रोलिंग आणि ऑक्झिलरी सर्किट सहन करते | kV | 2/2 | 2/2 | 2/2 | |
| रेटेड इन्सुलेशन लेव्हल- लाइटिंग आवेग व्होल्टेज सहन करते- इंटर फेज, ग्राउंड | kV | 75/125 | 75/125 | 75/125 | |
| रेटेड इन्सुलेशन लेव्हल-लाइटिंग आवेग व्होल्टेज-पृथक अंतर सहन करते | kV | ८५/१४५ | ८५/१४५ | ८५/१४५ | |
| 5 | रेट केलेले शॉर्ट सर्किट वर्तमान सहन करते | kA/s | २५/४ | —— | २५/४ |
| 6 | रेट केलेले शिखर वर्तमान सहन करते | kA | 63 | —— | 63 |
| 7 | रेट केलेले शॉर्ट सर्किट करंट बनवते | kA | 63 | एचव्ही फ्यूजद्वारे मर्यादित | 63 |
| 8 | रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट | kA | —— | एचव्ही फ्यूजद्वारे मर्यादित | २५/२५ |
| 9 | रेटेड ट्रान्समिशन वर्तमान | A | —— | १७००/१४०० | —— |
| 10 | रेट केलेले सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— |
| 11 | रेट केलेले बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 |
| 12 | यांत्रिक जीवन-लोड ब्रेक स्विच/CB | वेळा | 10000 | 10000 | 20000 |
| यांत्रिक जीवन-आयसोलेशन/ग्राउंड स्विच | वेळा | 5000 | 5000 | 5000 | |
| 13 | सर्किट प्रतिकार | μΩ | ≤१५० | —— | ≤१५० |
| 14 | रेटेड चार्जिंग प्रेशर（20℃ गेज प्रेशर） | एमपीए | 0.04 | 0.04 | 0.04 |
| 15 | गॅस वार्षिक सापेक्ष गळती दर | % | 0.05 | 0.05 | 0.05 |
| 16 | आयपी संरक्षण पदवी-कॅबिनेट | IP4X | IP4X | IP4X | |
| आयपी संरक्षण पदवी-गॅस टाकी | IP67 | IP67 | IP67 |
स्थिर स्विचिंग कार्यप्रदर्शन सुनिश्चित करण्यासाठी ऑपरेटिंग यंत्रणा स्प्रिंग चार्जिंग तंत्रज्ञान वापरते.
लोड ब्रेक स्विच-फ्यूज कॉम्बिनेशन युनिट किंवा सर्किट ब्रेकर युनिटसाठी, स्विच करण्यापूर्वी स्प्रिंग चार्ज करणे आवश्यक आहे ऑपरेशन पूर्ण चार्जिंगसाठी ऑपरेटिंग हँडल घड्याळाच्या दिशेने फिरवले जाते, त्यानंतर हिरवा बंद दाबून बंद ऑपरेशन पूर्ण करण्यासाठी बटण.
ओपनिंग ऑपरेशन ऑपरेटिंग हँडलला उलट्या दिशेने फिरवून केले जाते.
व्हॅक्यूम सर्किट ब्रेकर वापरून ट्रान्सफॉर्मर संरक्षण ऍप्लिकेशन्समध्ये, सर्किट ब्रेकर ट्रिप करू शकतो जेव्हा असामान्य परिस्थिती उद्भवते तेव्हा संरक्षण रिले.
लोड ब्रेक स्विच-फ्यूज कॉम्बिनेशन युनिट्ससाठी, फ्यूज इंडिकेटर खाली कार्यरत असताना लोड ब्रेक स्विच ट्रिप होईल ओव्हरकरंट किंवा शॉर्ट-सर्किट परिस्थिती.
Usune 11kV SF6 GIS गॅस इन्सुलेटेड स्विचगियर वेगवेगळ्या मध्यम-व्होल्टेज वितरणानुसार कॉन्फिगर केले जाऊ शकते आवश्यकता, यासह:
● ट्रान्सफॉर्मर संरक्षण अनुप्रयोग
● औद्योगिक फीडर प्रणाली
● मुख्य वितरण नेटवर्कला रिंग करा
● व्यावसायिक इमारत उर्जा प्रणाली
● कॉम्पॅक्ट सबस्टेशन्स
सीलबंद SF6 इन्सुलेशन डिझाइन आणि विश्वासार्ह ऑपरेटिंग यंत्रणा उपकरणे आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य बनवतात सतत ऑपरेशन आणि उच्च सुरक्षा मानके.
Usune 11kv Sf6 Gis गॅस इन्सुलेटेड स्विचगियर सोयीस्कर वाहतूक आणि साइट इंस्टॉलेशनसाठी डिझाइन केले आहे.
उपकरणे क्रेन वाहतुकीसाठी लिफ्टिंग रिंगसह सुसज्ज आहेत आणि फोर्कलिफ्ट उपकरणे वापरून हलवता येतात. प्रकल्पादरम्यान हाताळणी सुलभ करण्यासाठी व्यावहारिक वजन व्यवस्थेसह भिन्न मॉड्यूल संयोजन डिझाइन केले आहेत स्थापना
स्थापनेपूर्वी, ग्राहकांनी वाहतुकीनंतर उपकरणांची स्थिती तपासली पाहिजे, यासह:
● ऑपरेटिंग हँडल उपलब्धता
● दाब सूचक स्थिती
● यांत्रिक कार्य ऑपरेशन
● कोणतेही दृश्यमान वाहतूक नुकसान
प्रेशर इंडिकेटर चालू होण्यापूर्वी सामान्य हिरव्या क्षेत्रामध्येच राहिले पाहिजे.
सुरक्षित आणि स्थिर ऑपरेशनसाठी, इन्स्टॉलेशन फाउंडेशनने खालील आवश्यकता पूर्ण केल्या पाहिजेत:
● ग्राउंड बेअरिंग क्षमता किमान 500kg/m² असावी
● प्रतिष्ठापन पृष्ठभाग समतल आणि गुळगुळीत राहिले पाहिजे
● केबल नलिका प्रकल्पाच्या आवश्यकतेनुसार तयार केल्या पाहिजेत
● ओलावा प्रवेश टाळण्यासाठी केबल नलिका व्यवस्थित बंद केल्या पाहिजेत

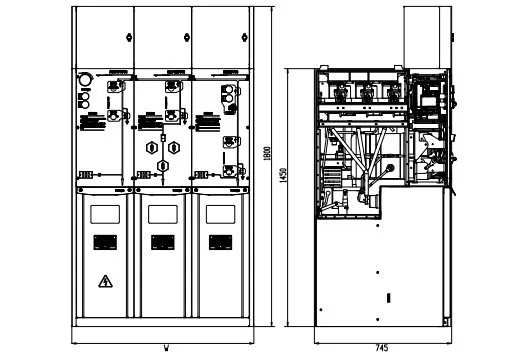

● बेस स्टील चॅनेलचे परिमाण निर्मात्याच्या रेखाचित्रांनुसार तयार केले पाहिजेत
योग्य पाया तयार करणे अचूक स्थापना, विश्वासार्ह केबल कनेक्शन आणि दीर्घकालीन उपकरणे सुनिश्चित करण्यात मदत करते कामगिरी
| तुलना | Usune 11kV SF6 GIS | पारंपारिक AIS |
| इन्सुलेशन पद्धत | SF6 गॅस इन्सुलेटेड सीलबंद रचना | हवा इन्सुलेशन |
| पर्यावरण संरक्षण | धूळ, आर्द्रता आणि प्रदूषणामुळे कमी प्रभावित | स्थापना वातावरणावर अधिक अवलंबून |
| सुरक्षितता | यांत्रिक इंटरलॉकिंग आणि पाच सुरक्षा संरक्षण | संरक्षण ऑपरेशन प्रक्रियेवर अवलंबून असते |
| प्रतिष्ठापन जागा | कॉम्पॅक्ट डिझाइन | मोठ्या मंजुरीची आवश्यकता आहे |
| देखभाल | पर्यावरण देखभाल आवश्यकता कमी | अधिक पर्यावरण संरक्षण आवश्यक आहे |
| ऑपरेशन | नियंत्रित स्विचिंग क्रम | ऑपरेटर अनुभवावर उच्च अवलंबित्व |
एका ग्राहकाने औद्योगिक वीज वितरण प्रणालीसाठी Usune 11kV SF6 GIS वापरले जेथे सुरक्षित स्विचिंग आणि मर्यादित प्रतिष्ठापन जागा प्रमुख चिंता होती. स्थापनेनंतर, ग्राहकाने कॉम्पॅक्ट कॅबिनेट संरचना हायलाइट केली आणि मेकॅनिकल इंटरलॉकिंग, ज्याने दैनंदिन स्विचिंग ऑपरेशन्स अधिक नियंत्रित केली आणि चुकीचा धोका कमी केला ऑपरेशन
ट्रान्सफॉर्मर संरक्षण अनुप्रयोगासाठी, ग्राहकाने व्हॅक्यूम सर्किट ब्रेकर कॉन्फिगरेशन निवडले रिले-आधारित संरक्षण. ग्राहकाला ऑटोमॅटिक ट्रिप फंक्शन आणि क्लिअर ऑपरेटिंग सीक्वेन्स यासाठी उपयुक्त वाटले नियमित ऑपरेशन सुलभ करताना असामान्य वर्तमान परिस्थितीला प्रतिसाद देणे.
साइट ऑपरेशन दरम्यान, ग्राहकांनी विशेषत: पाच सुरक्षा इंटरलॉक प्रणालीचे महत्त्व दिले. दरम्यान आवश्यक क्रम केबल दरवाजा, ग्राउंडिंग स्विच आणि लोड ब्रेक स्विचमुळे देखभाल प्रक्रिया अधिक स्पष्ट झाली आणि असुरक्षित होण्यास मदत झाली केबल कंपार्टमेंटमध्ये प्रवेश.
झेजियांग उसुन इलेक्ट्रिक कं, लि. ISO 9001 गुणवत्तेनुसार सर्वसमावेशक व्यवस्थापन प्रणाली स्थापित केली आहे व्यवस्थापन प्रणाली, ISO 14001 पर्यावरण व्यवस्थापन प्रणाली आणि ISO 45001 व्यावसायिक आरोग्य आणि सुरक्षा व्यवस्थापन प्रणाली.

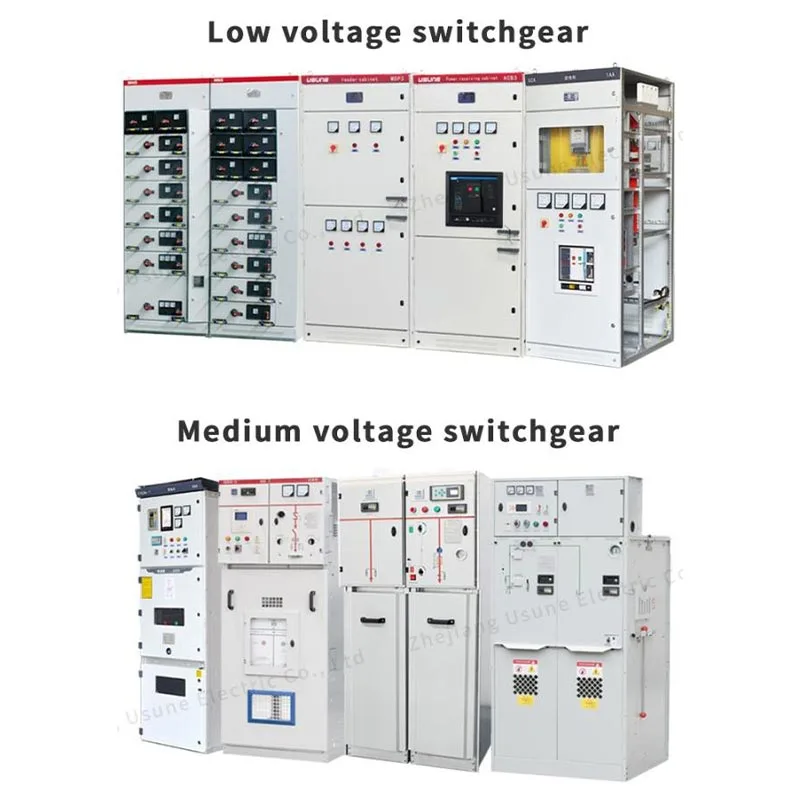

आंतरराष्ट्रीय बाजाराच्या गरजा पूर्ण करण्यासाठी, Usune मध्यम-व्होल्टेज स्विचगियर उत्पादनांनी संबंधित IEC आणि GB उत्तीर्ण केले आहे मानक प्रकारच्या चाचण्या आणि लागू उत्पादनांनी CE प्रमाणपत्र प्राप्त केले आहे. कडक गुणवत्ता नियंत्रणाची अंमलबजावणी केली जाते जागतिक उर्जा वितरणासाठी विश्वसनीय कामगिरी सुनिश्चित करण्यासाठी संपूर्ण उत्पादन, तपासणी आणि चाचणी प्रक्रिया अनुप्रयोग
मेकॅनिकल इंटरलॉकिंग लोड ब्रेक स्विचेस, सर्किट ब्रेकर्स आणि मधील चुकीच्या स्विचिंग अनुक्रमांना प्रतिबंधित करते ग्राउंडिंग स्विचेस. हे ऑपरेशन आणि देखभाल दरम्यान ऑपरेटर आणि उपकरणांचे संरक्षण करण्यात मदत करते.
स्थापनेपूर्वी, ग्राहकांनी वाहतूक परिस्थिती, दबाव निर्देशक स्थिती, ऑपरेटिंग हँडल तपासले पाहिजे उपलब्धता आणि यांत्रिक ऑपरेशन कामगिरी. कोणतेही नुकसान किंवा गहाळ भाग त्वरित कळवावे.
हे ट्रान्सफॉर्मर सबस्टेशन, औद्योगिक संयंत्रे, व्यावसायिक सुविधा, पायाभूत सुविधा प्रकल्प आणि इतर 11kV मध्यम-व्होल्टेज वितरण प्रणाली ज्यांना विश्वसनीय आणि सुरक्षित ऑपरेशन आवश्यक आहे.
Usune SF6 गॅस इन्सुलेशन तंत्रज्ञान, यांत्रिक सुरक्षा इंटरलॉकिंग, विश्वसनीय ऑपरेटिंग यंत्रणा आणि आधुनिक 11kV मध्यम-व्होल्टेज वितरण नेटवर्कसाठी सुरक्षित आणि संक्षिप्त समाधान प्रदान करण्यासाठी कठोर गुणवत्ता नियंत्रण.
