द220kV डिस्कनेक्ट स्विच220kV AC पॉवर ट्रान्समिशन सबस्टेशनसाठी डिझाइन केलेले एक उच्च-व्होल्टेज आउटडोअर आयसोलेशन डिव्हाइस आहे. हे प्रामुख्याने इलेक्ट्रिकल सर्किट्स वेगळे करण्यासाठी, दृश्यमान सुरक्षा डिस्कनेक्ट पॉइंट प्रदान करण्यासाठी आणि उच्च-व्होल्टेज उपकरणांसाठी सुरक्षित देखभाल ऑपरेशन्स सुनिश्चित करण्यासाठी वापरले जाते.
चीनमधील एक व्यावसायिक उच्च व्होल्टेज सबस्टेशन उपकरण निर्माता म्हणून, आम्ही स्थिर विद्युत कार्यप्रदर्शन, मजबूत बाह्य अनुकूलता आणि आंतरराष्ट्रीय मानकांचे पालन करणारी विश्वसनीय 220kV डिस्कनेक्ट स्विच सोल्यूशन्स प्रदान करतो. उत्पादनाची रचना आयईसी 62271-102 आवश्यकतांनुसार केली गेली आहे आणि ती मोठ्या प्रमाणावर पॉवर ट्रान्समिशन आणि वितरण प्रणालींमध्ये लागू केली जाते.
सामान्य ऑपरेशन दरम्यान, द220kV डिस्कनेक्ट स्विचरेट केलेले विद्युत् प्रवाह सतत वाहून नेतो. जेव्हा देखभाल आवश्यक असते, तेव्हा ते उघडल्यानंतर स्पष्ट दृश्यमान अलगाव अंतर निर्माण करते, ज्यामुळे ऑपरेटर सुरक्षितपणे डाउनस्ट्रीम इलेक्ट्रिकल उपकरणांची तपासणी आणि दुरुस्ती करू शकतात.
डिस्कनेक्ट स्विच हे नो-लोड करंट स्विचिंग ऑपरेशन्ससाठी डिझाइन केलेले आहे आणि सबस्टेशन ऑपरेशन सुरक्षितता सुधारण्यासाठी सर्किट ब्रेकर आणि अर्थिंग स्विचसह एकत्रितपणे कार्य करते.

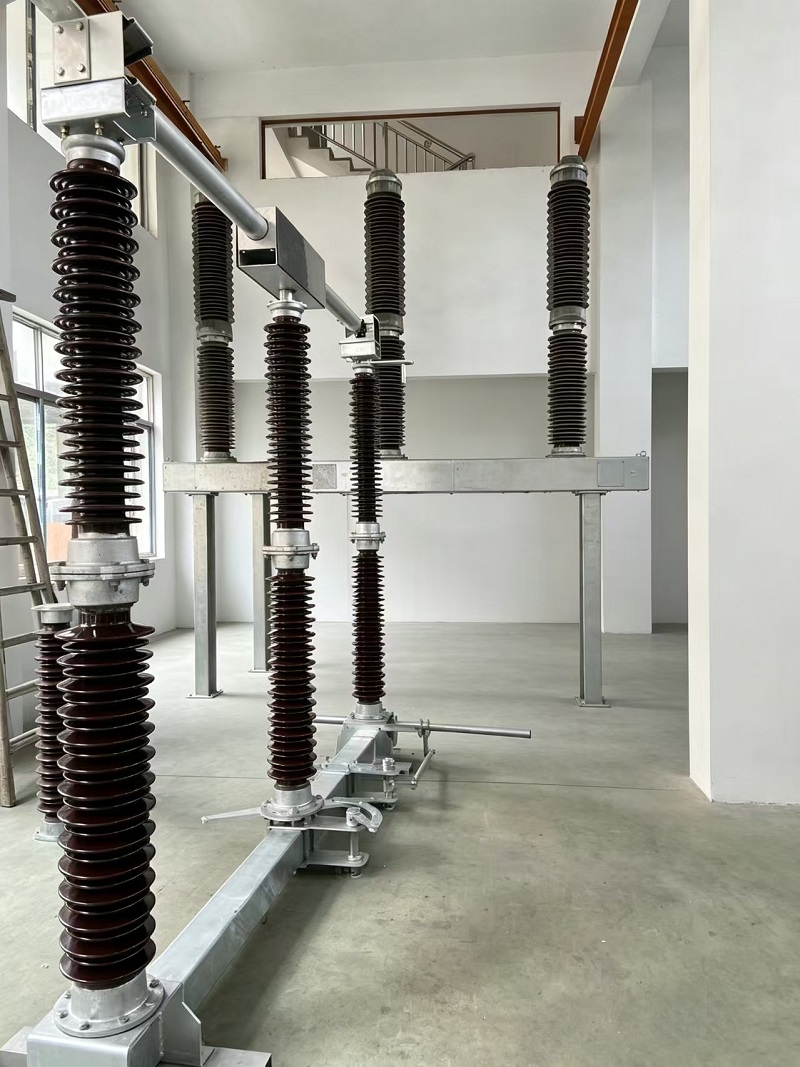

पूर्ण 220kV डिस्कनेक्टरमध्ये तीन-फेज मुख्य संरचना, सपोर्टिंग इन्सुलेटर, कंडक्टिव्ह सिस्टीम, स्टील बेस फ्रेम आणि मोटर-चालित ऑपरेटिंग यंत्रणा असते. प्रत्येक घटक उच्च-व्होल्टेज परिस्थितीत दीर्घकालीन बाह्य ऑपरेशनसाठी ऑप्टिमाइझ केला जातो.
प्रवाहकीय संपर्क उच्च-घनता चांदी-प्लेटेड तांबे मिश्र धातु सामग्री वापरून तयार केले जातात. हे डिझाइन प्रभावीपणे संपर्क प्रतिकार कमी करते, सतत ऑपरेशन दरम्यान तापमान वाढ कमी करते आणि विद्युत चालकता आणि सेवा विश्वासार्हता सुधारते.
सहाय्यक इन्सुलेटर उच्च-दर्जाच्या अल्युमिना पोर्सिलेन किंवा पर्यायी मिश्रित सिलिकॉन रबर सामग्रीसह तयार केले जातात. इन्सुलेशन संरचना उत्कृष्ट विद्युत शक्ती आणि पर्यावरणीय प्रतिकार प्रदान करते, ज्यामुळे बाहेरील सबस्टेशनमध्ये स्थिर ऑपरेशन सुनिश्चित होते.
बेस फ्रेम मजबूत गंज प्रतिकारासह हॉट-डिप गॅल्वनाइज्ड स्टील रचना स्वीकारते. हे दीर्घकालीन बाह्य स्थापनेसाठी योग्य आहे आणि वेगवेगळ्या हवामान परिस्थितीत यांत्रिक शक्ती राखण्यास मदत करते.
220kV आउटडोअर डिस्कनेक्ट स्विच हे मोटर-चालित कार्यप्रणालीसह सुसज्ज आहे, तर मॅन्युअल आपत्कालीन ऑपरेशन देखील उपलब्ध आहे. धूळ आणि पाण्याच्या प्रवेशापासून संरक्षण सुधारण्यासाठी मेकॅनिझम बॉक्स IP54 संरक्षण रेटिंगसह डिझाइन केले आहे.
ऑपरेटिंग मेकॅनिझममध्ये सहाय्यक संपर्क समाविष्ट आहेत जे रिमोट मॉनिटरिंग सिस्टमसाठी पोझिशन फीडबॅक सिग्नल प्रदान करतात. हे ऑपरेटरना आधुनिक सबस्टेशनमध्ये स्विच स्थिती कार्यक्षमतेने तपासण्याची परवानगी देते.
डिस्कनेक्ट स्विचला सर्किट ब्रेकर्स आणि अर्थिंग स्विचसह एकत्रित केले जाऊ शकते जेणेकरून चुकीचे ऑपरेशन होऊ नये. सुरक्षा इंटरलॉकिंग सिस्टम हे सुनिश्चित करते की:
| उत्पादन प्रकार | आउटडोअर हाय व्होल्टेज डिस्कनेक्ट स्विच |
| रेट केलेले व्होल्टेज | 252kV |
| रेट केलेली वारंवारता | 50Hz |
| रेट केलेले सतत चालू | 1250A/2000A/2500A |
| अल्प-वेळ वर्तमान सहन करणे (3s) | 40kA / 50kA |
| पीक विसस्टँड करंट | 100kA / 125kA |
| ऑपरेटिंग पद्धत | मॅन्युअल आपत्कालीन ऑपरेशनसह मोटर-चालित ऑपरेशन |
| यंत्रणा बॉक्स संरक्षण | IP54 |
| लागू मानक | IEC 62271-102 |
220kV डिस्कनेक्ट स्विच उच्च-व्होल्टेज पॉवर ट्रान्समिशन सिस्टममध्ये मोठ्या प्रमाणावर वापरले जाते, यासह:
विश्वसनीय अलगाव कार्यप्रदर्शन आणि मजबूत पर्यावरणीय अनुकूलतेसह, हे उपकरण आधुनिक उर्जा प्रणालीच्या सुरक्षित आणि स्थिर ऑपरेशनला समर्थन देते.
220kV डिस्कनेक्टर बाह्य स्थापनेसाठी डिझाइन केलेले आहे आणि विविध पर्यावरणीय परिस्थितींमध्ये विश्वसनीयरित्या कार्य करू शकते.
इन्सुलेशन सोल्यूशन्स, ऑपरेटिंग मेकॅनिझम आणि पर्यावरणीय अनुकूलन वैशिष्ट्यांसह विविध प्रकल्प आवश्यकतांनुसार उत्पादन सानुकूलित केले जाऊ शकते.
उच्च व्होल्टेज सबस्टेशन उपकरणांचा अनुभवी चीन निर्माता म्हणून, आम्ही विश्वासार्ह आणि सानुकूलित पॉवर ट्रान्समिशन सोल्यूशन्स प्रदान करण्यावर लक्ष केंद्रित करतो. आमचा 220kV डिस्कनेक्ट स्विच आधुनिक पॉवर सिस्टमच्या मागणीच्या गरजा पूर्ण करण्यासाठी प्रगत संरचनात्मक डिझाइन, टिकाऊ साहित्य आणि कठोर गुणवत्ता नियंत्रण एकत्र करतो.
IEC मानकांचे अनुपालन, लवचिक कॉन्फिगरेशन पर्याय आणि व्यावसायिक तांत्रिक समर्थनासह, आमचे 220kV डिस्कनेक्टर सुरक्षित अलगाव आणि उच्च-व्होल्टेज सबस्टेशनच्या कार्यक्षम ऑपरेशनसाठी एक विश्वासार्ह उपाय प्रदान करते.
