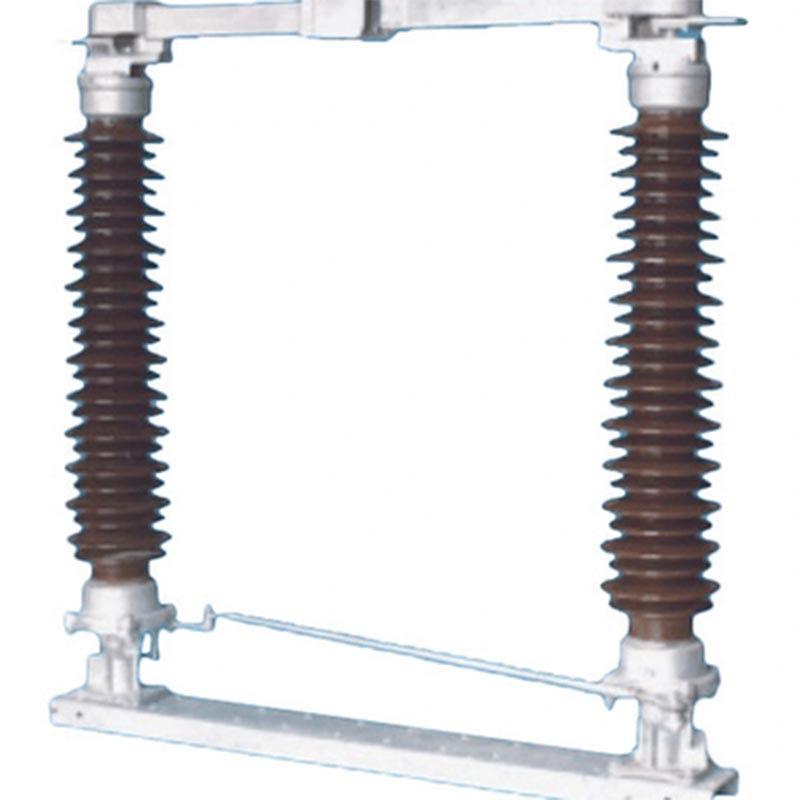

आयसोलेशन स्विच आउटडोअर मॅन्युअल मोटराइज्ड

Isolation Switch Outdoor Manual Motorized हे Usune चे मुख्य उत्पादन आहे, विशेषत: आउटडोअर एसी साठी डिझाइन केलेले 50Hz ची रेट केलेली वारंवारता आणि 35kV~170kV चे रेट केलेले व्होल्टेज असलेले सर्किट. साठी उपकरणांचा एक महत्त्वाचा भाग आहे पॉवर सिस्टमचे सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करणे आणि या मालिकेसाठी मूलभूत युनिट म्हणून देखील काम करू शकते व्युत्पन्न उत्पादने. उत्पादने IEC 62271-102 "हाय-व्होल्टेज एसी नुसार कठोरपणे तयार केली जातात स्विचेस आणि ग्राउंडिंग स्विचेस डिस्कनेक्ट करा" आणि IEC 60694 "उच्च-व्होल्टेज स्विचगियरसाठी सामान्य तांत्रिक परिस्थिती आणि कंट्रोलगियर," व्यावसायिक कौशल्य आणि उत्पादनाची विश्वासार्हता सुनिश्चित करणे.

क्षैतिज रोटरी स्विचिंग संरचना वैशिष्ट्यीकृत, या स्विचमध्ये उच्च इन्सुलेशन पातळी, मजबूत प्रदूषण आहे प्रतिकार, स्थिर यांत्रिक कार्यप्रदर्शन आणि सोयीस्कर स्थापना आणि देखभाल. हे मॅन्युअल आणि दोन्ही समर्थन करते इलेक्ट्रिक ऑपरेशन आणि आवश्यकतेनुसार ग्राउंडिंग स्विचसह कॉन्फिगर केले जाऊ शकते. हे कठोर बाहेरील परिस्थितीशी जुळवून घेण्यासारखे आहे उच्च उंची, कमी तापमान आणि प्रचंड प्रदूषण यासारखे वातावरण. एक विश्वासार्ह पुरवठादार म्हणून, काटेकोरपणे Usune आंतरराष्ट्रीय मानकांचे पालन करते आणि ग्राहकांना उच्च-गुणवत्तेसह प्रदान करण्यासाठी उत्पादनाच्या गुणवत्तेवर कठोरपणे नियंत्रण ठेवते, सुरक्षित आणि टिकाऊ डिस्कनेक्ट स्विच.

मुख्य अनुप्रयोग परिस्थिती

आउटडोअर मॅन्युअल मोटाराइज्ड आयसोलेशन स्विचचा वापर आउटडोअर पॉवर ट्रान्समिशन आणि वितरण प्रणालींमध्ये मोठ्या प्रमाणावर केला जातो. पॉवर ग्रिड्स, औद्योगिक आणि खाण उद्योग, शहरी बांधकाम आणि नवीन ऊर्जा ऊर्जा निर्मितीमध्ये. आहे वारंवार वीज पृथक्करण आणि सुरक्षितता देखभाल आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य आणि विशेषतः योग्य कठोर बाह्य वातावरणासाठी, प्रभावीपणे वीज पुरवठ्याची सातत्य आणि सुरक्षितता सुनिश्चित करणे.

उत्पादन कोर पॅरामीटर्स

उत्पादनामध्ये उत्कृष्ट तांत्रिक कार्यप्रदर्शन आहे आणि विविध वैशिष्ट्यांचा समावेश आहे. त्याचे मुख्य मापदंड आहेत खालीलप्रमाणे:
- रेटेड व्होल्टेज: 35kV~170kV
- रेट केलेले वर्तमान: 630A~2500A
- रेट केलेले शॉर्ट-टाइम विदस्टँड वर्तमान: 20kA/s~50kA/s
- रेटेड पीक विदस्टँड करंट: ५०kA~१२५kA
- मुख्य सर्किट प्रतिरोध: ≤125μΩ (मॉडेलवर अवलंबून बदलते)
- एक-मिनिट पॉवर फ्रिक्वेंसी विसस्टँड व्होल्टेज: 80kV~200kV
- लाइटनिंग इम्पल्स विदस्टँड व्होल्टेज: 115kV~860kV (मॉडेल आणि ग्राउंडिंग स्विचवर अवलंबून बदलते)
- ऑपरेटिंग मेकॅनिझम: मॅन्युअल (CS11, CS17D, CS14G मालिका) किंवा इलेक्ट्रिक (CJ2 प्रकार)

उत्पादनाची मुख्य रचना

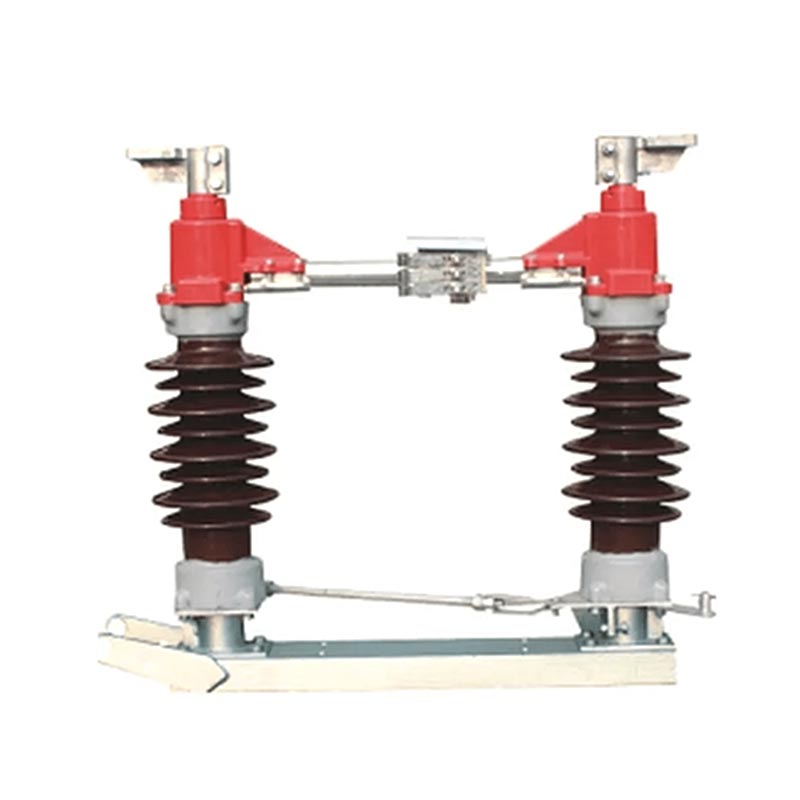

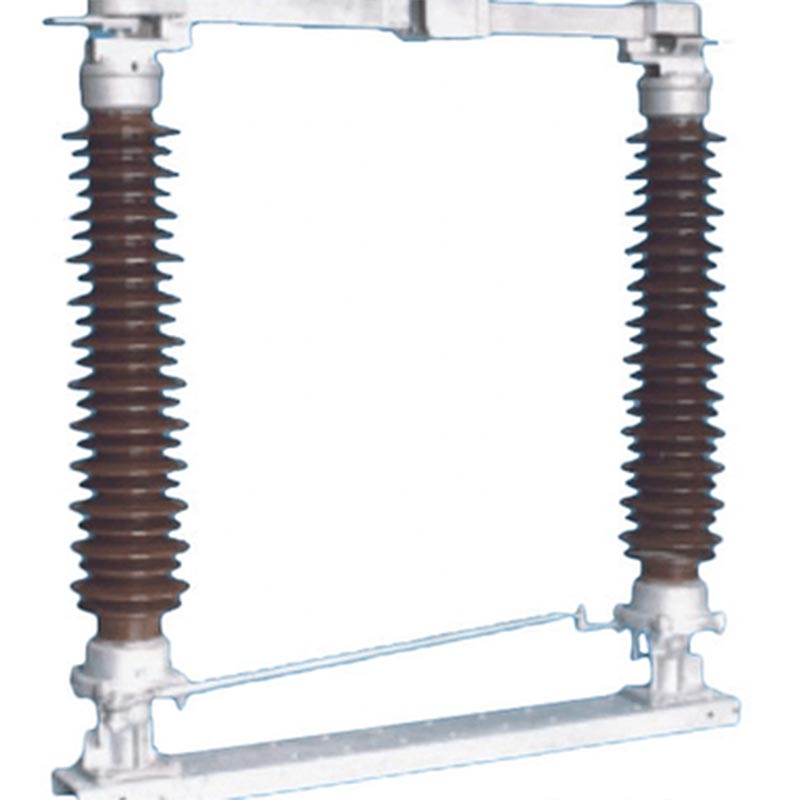

आयसोलेशन स्विच आउटडोअर मॅन्युअल मोटराइज्ड दुहेरी-पोस्ट हँडशेक रचना वापरते. प्रत्येक टप्प्यात बेस असतो, पोस्ट इन्सुलेटर, आउटगोइंग टर्मिनल आणि संपर्क. दोन पोस्ट इन्सुलेटर एकमेकांना समांतर माउंट केले जातात बेसच्या दोन्ही टोकांना बेअरिंग सीट्स आणि बेसला लंब. मुख्य प्रवाहकीय भाग अंदाजे फिरतो पोस्ट इन्सुलेटरसह 90°. मधल्या संपर्कात स्वयं-सफाईची फिरणारी रचना आहे, जी धूळ काढून टाकते आणि उघडणे आणि बंद करताना संपर्कातील घाण, विश्वसनीय संपर्क सुनिश्चित करणे. फिरणारे भाग सीलबंद अवलंबतात, देखभाल-मुक्त डिझाइन, आणि ट्रान्समिशन घटक स्टेनलेस स्टील पिन आणि मोलिब्डेनम वापरतात डायसल्फाइड युक्त नायलॉन बुशिंग्ज, जे गंज-प्रतिरोधक आणि गंज-मुक्त आहेत.

मुख्य उत्पादन वैशिष्ट्ये

1. उच्च विश्वसनीयता

संपर्क बोट नवीन प्रकारचे उच्च-शक्ती, उच्च-वाहकता आणि उच्च-लवचिकता सामग्री वापरतात. ते अवलंबून असतात संपर्कांना पकडण्यासाठी त्यांची स्वतःची लवचिकता, वसंत ऋतूतील गंज आणि उष्मा ऍनिलिंगमुळे होणारे संपर्क निकामी होणे टाळते. या प्रवाहकीय घटक संरचनेला राष्ट्रीय उपयुक्तता मॉडेलचे पेटंट मिळाले आहे.

2. कठोर पर्यावरण अनुकूलता

उंचीवर अनुकूलता ≤2000m, सभोवतालचे तापमान -40℃ ते +40℃, वाऱ्याचा वेग ≤34m/s, आणि भूकंपाची तीव्रता ≤8 अंश क्रीपेज अंतर GB/T5582 च्या वर्ग III किंवा IV आवश्यकता पूर्ण करते. प्रदूषणास मजबूत प्रतिकार आणि आयसिंग (बर्फ जाडी ≤10 मिमी).

3. दुहेरी ऑपरेशन मोड्स

आवश्यकतेनुसार निवडण्यायोग्य, मॅन्युअल आणि इलेक्ट्रिक ऑपरेशनला समर्थन देते. मॅन्युअल यंत्रणा ऑपरेट करणे सोपे आहे, तर इलेक्ट्रिक मेकॅनिझम (CJ2 प्रकार) एसी मोटरद्वारे रिडक्शन गियरद्वारे चालविली जाते, उच्च कार्यक्षमता देते आणि श्रम-बचत कामगिरी.

4. सुरक्षा इंटरलॉक

ग्राउंडिंग स्विचसह सुसज्ज असताना, मुख्य प्रवाहकीय सर्किट आणि ग्राउंडिंग स्विच विश्वसनीयपणे असतात इंटरलॉक केलेले, मुख्य सर्किट बंद असताना ग्राउंडिंग स्विच बंद होणार नाही याची खात्री करून, आणि उलट, अपघाती ऑपरेशन प्रतिबंधित.

5. सोयीस्कर स्थापना आणि देखभाल

फेज-टू-फेज आणि उभ्या कनेक्टिंग रॉड्स क्लॅम्पिंग स्ट्रक्चरचा अवलंब करतात, ज्यामुळे पिनची गरज नाहीशी होते आणि वेल्डिंग, उच्च प्रतिष्ठापन कार्यक्षमता परिणामी. फिरणारे भाग देखभाल-मुक्त आहेत, नित्यक्रम सुलभ करतात तपासणी आणि देखभाल, दीर्घकालीन ऑपरेटिंग खर्च कमी करणे.

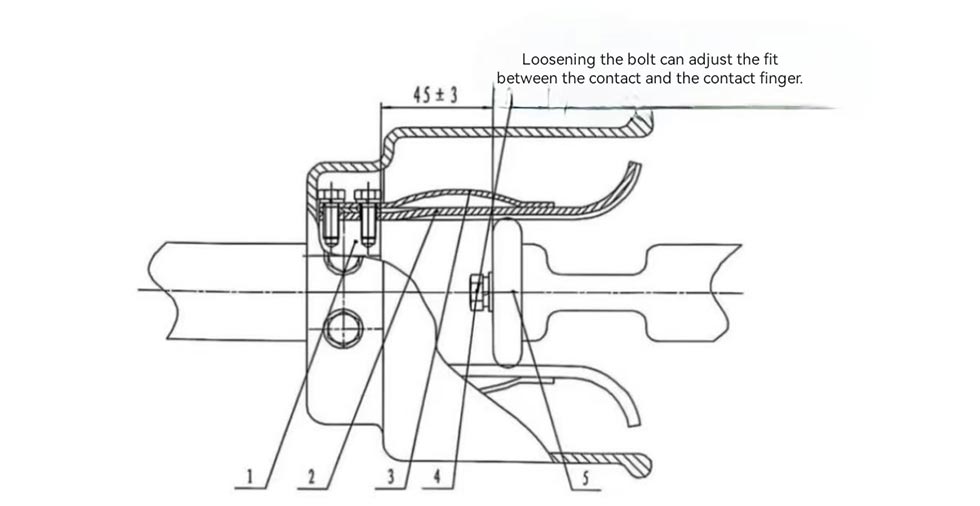

1. फिंगर टच बेस
2. बोट स्पर्श
3. चुंबकीय लॉक प्लेट
4. बोल्ट
5. संपर्क
आकृती 2 प्रबळ विद्युत संपर्क बिंदूंचे योजनाबद्ध आकृती

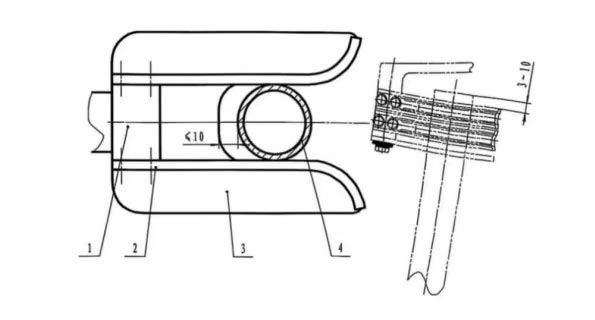

1. ग्राउंड चाकू स्थिर संपर्क डोके
2. संपर्क बोट
3. पोझिशनिंग प्लेट
4. ग्राउंड चाकू ट्यूब
आकृती 3 ग्राउंडिंग ट्यूब आणि पोझिशनिंग प्लेटच्या स्थितीचे योजनाबद्ध आकृती

आकृती 4 हॉस्टिंग डायग्राम

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

रिअल-वर्ल्ड ॲप्लिकेशन केस

केस स्टडी: पश्चिम चीनमधील उच्च-उंची पॉवर ग्रीड प्रकल्प

पश्चिम चीनमधील पॉवर ग्रिड कंपनी 110kV ट्रान्समिशन लाइन अपग्रेड प्रकल्प हाती घेत आहे. येथे स्थित आहे 1800m ची उंची, प्रकल्पाचे सरासरी वार्षिक तापमान -15℃ ते 25℃, वारंवार जोरदार वारे, आणि हिवाळ्यात जोरदार बर्फवृष्टी. प्रकल्पाने Usune GW4(A)-126(D)(W)/1250 डिस्कनेक्टिंग स्विचेस (CJ2 ने सुसज्ज) निवडले. इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम आणि ग्राउंडिंग स्विच). गेल्या तीन वर्षांत, उत्पादनाने प्रदर्शन केले आहे उत्कृष्ट पर्यावरणीय अनुकूलता, इन्सुलेटरचे कोणतेही नुकसान किंवा संपर्क ओव्हरहाटिंगशिवाय. उघडणे आणि बंद करणे ऑपरेशन्स सुरळीत आहेत आणि हिवाळ्यात 8 मिमी बर्फ साठूनही ते सामान्यपणे कार्य करू शकते, याची खात्री करून स्थिर पॉवर ग्रिड ऑपरेशन. निर्माता म्हणून, Usune ऑन-साइट इंस्टॉलेशन मार्गदर्शन आणि नियमित प्रदान केले प्रकल्पासाठी देखभाल सेवा, क्लायंटकडून उच्च प्रशंसा मिळवणे.

वारंवार विचारले जाणारे प्रश्न

Q1: Usune आउटडोअर डिस्कनेक्टिंग स्विचचा मॅन्युअल ऑपरेटिंग टॉर्क वापरादरम्यान वाढल्यास मी काय करावे?

A1: मॅन्युअल ऑपरेटिंग टॉर्क वाढण्याचे मुख्य कारण म्हणजे फिरत्या भागांमध्ये वंगण तेल ट्रान्समिशन सिस्टम कोरडी झाली आहे, गलिच्छ झाली आहे किंवा शाफ्ट पिन गंजल्या आहेत, ज्यामुळे ट्रान्समिशन वाढले आहे प्रतिकार उपाय: प्रथम, ऑपरेशन थांबवा. पुष्टी केल्यानंतर पृथक्करण स्विच खुल्या स्थितीत आहे आणि द हाय-व्होल्टेज लाइन ग्राउंड केली आहे, फिरणारे भाग वेगळे करा, साचलेली घाण आणि गंज साफ करा आणि लावा योग्य प्रमाणात वंगण. समस्या कायम राहिल्यास, त्यासाठी Usune विक्री-पश्चात सेवा संघाशी संपर्क साधा व्यावसायिक दुरुस्ती. Usune कारखान्यात व्यावसायिक दुरुस्ती कर्मचारी आणि वेळेवर आधार देण्यासाठी सुटे भाग आहेत.

Q2: तीव्र रासायनिक गंज असलेल्या भागात Usune Isolation Switch Outdoor Manual Motorized वापरले जाऊ शकते का? तसे असल्यास, काय खबरदारी घ्यावी?

A2: हे सौम्य ते मध्यम रासायनिक गंज असलेल्या भागात वापरले जाऊ शकते. मुख्य खबरदारी: 1. पुरवठादारास कळवा ऑर्डर करताना पर्यावरणाची गंज पातळी. Usune अँटी-कॉरोझन उपचार (जसे की हॉट-डिप) सानुकूलित करेल प्रबलित स्टील घटकांचे गॅल्वनाइझिंग आणि विशेष गंजरोधक इन्सुलेटरची निवड); 2. नियमितपणे स्वच्छ करा संक्षारक पदार्थ काढून टाकण्यासाठी इन्सुलेटर आणि प्रवाहकीय भागांची पृष्ठभाग; 3. नियमित तपासणी लहान करा सायकल, संपर्क पृष्ठभाग आणि इन्सुलेटरची स्थिती तपासण्यावर लक्ष केंद्रित करा आणि खराब झालेले भाग त्वरित बदला. साठी गंभीर रासायनिक गंज असलेल्या भागात, सानुकूलित उपायांसाठी Usune तांत्रिक विभागाचा सल्ला घ्या.

उत्पादन पुरवठा आणि विक्रीनंतरची सेवा

प्रत्येक Usune अलगाव स्विच आउटडोअर मॅन्युअल मोटराइज्ड संपूर्ण स्थापना उपकरणे आणि सुसज्ज आहे उत्पादन प्रमाणपत्र, स्थापना आणि ऑपरेशन मॅन्युअलसह ग्राहकाने ऑर्डर केलेली ऑपरेटिंग यंत्रणा, आणि ॲक्सेसरीजची यादी. चीनमध्ये रुजलेला पुरवठादार म्हणून, Usune कडे सर्वसमावेशक उत्पादन आणि विक्रीनंतरची प्रणाली आहे: कारखाना सोडण्यापूर्वी प्रत्येक उत्पादन पात्र आहे याची खात्री करण्यासाठी कारखान्यात कठोर गुणवत्ता तपासणी प्रक्रिया आहे कारखाना; विक्री-पश्चात सेवा कार्यसंघ साइटवर स्थापना मार्गदर्शन, डीबगिंग, देखभाल आणि इतर प्रदान करते सेवा, ग्राहकांच्या गरजांना 24 तास प्रतिसाद देतात आणि उच्च-गुणवत्तेची उत्पादने प्रदान करण्यासाठी वचनबद्ध आहे आणि देश-विदेशातील ग्राहकांना सजग सेवा, दीर्घकालीन आणि स्थिर सहकारी संबंध निर्माण करणे.
