110kv 126kv स्विच आयसोलेटर डिस्कनेक्ट करा

Zhejiang Usune Electric Co., Ltd. हा एक व्यावसायिक उच्च-व्होल्टेज विद्युत उपक्रम आहे जो डिझाइन, संशोधनासाठी समर्पित आहे आणि विकास, कारखाना उत्पादन आणि 12kV ते 245kV इनडोअर आणि आउटडोअर हाय-व्होल्टेज उपकरणांची जागतिक विक्री. त्याची मुख्य उत्पादनांमध्ये व्हॅक्यूम सर्किट ब्रेकर्स, SF6 सर्किट ब्रेकर्स, डिस्कनेक्ट स्विचेस, लोड स्विचेस आणि GW4 समाविष्ट आहेत मालिका 110kv 126kv डिस्कनेक्ट स्विच आयसोलेटर. कंपनी प्रगत उत्पादन उपकरणे, कठोर चाचणीचा लाभ घेते प्रक्रिया, प्रमाणित साहित्य निवड, उत्कृष्ट कारागिरी आणि सर्वसमावेशक गुणवत्ता व्यवस्थापन प्रणाली उत्पादनाच्या गुणवत्तेसाठी एक भक्कम पाया घालणे.

उत्पादन विहंगावलोकन

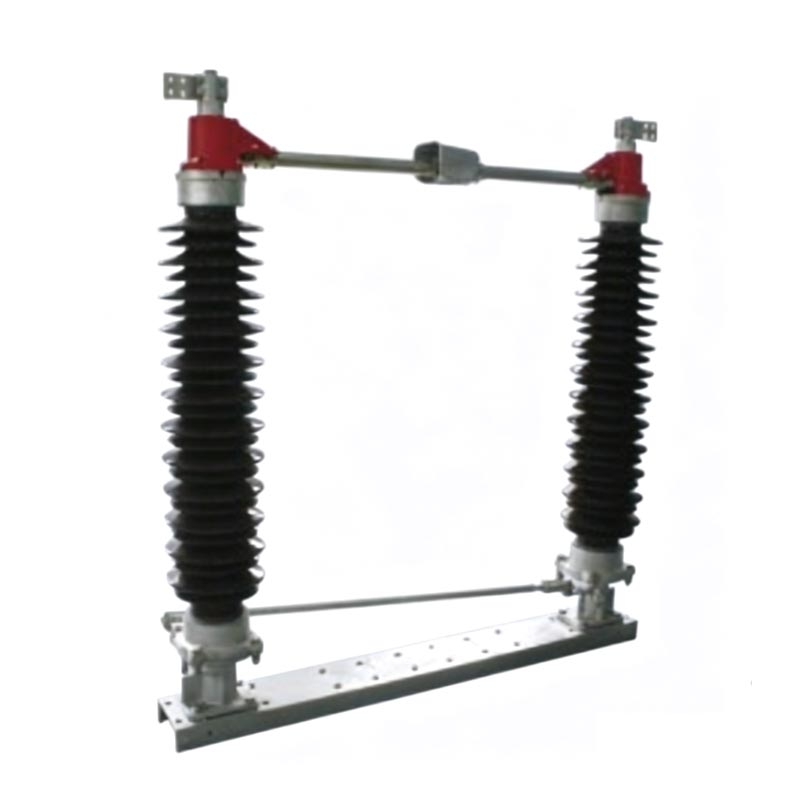

Usune GW4 मालिका आउटडोअर हाय-व्होल्टेज डिस्कनेक्ट स्विच हा 110kV आणि 126kV पॉवरमधील उपकरणांचा मुख्य भाग आहे प्रणाली हे मुख्यत्वे नो-लोड परिस्थितीत सर्किट स्विचिंगसाठी वापरले जाते, ज्यासाठी दृश्यमान अलगाव मंजुरी प्रदान करते उपकरणे देखभाल आणि ऑपरेटर सुरक्षा सुनिश्चित करणे. 110kv 126kv चे विद्युत आणि यांत्रिक कार्यप्रदर्शन डिस्कनेक्ट स्विच आयसोलेटर GB1985 "एसी हाय-व्होल्टेज डिस्कनेक्ट स्विचेस आणि राष्ट्रीय मानकांशी पूर्णपणे सुसंगत आहे. ग्राउंडिंग स्विचेस," DL486 "AC हाय-व्होल्टेज डिस्कनेक्ट स्विच ऑर्डरिंग तांत्रिक परिस्थिती," आणि IEC आंतरराष्ट्रीय मानके

स्ट्रक्चरल वैशिष्ट्ये:

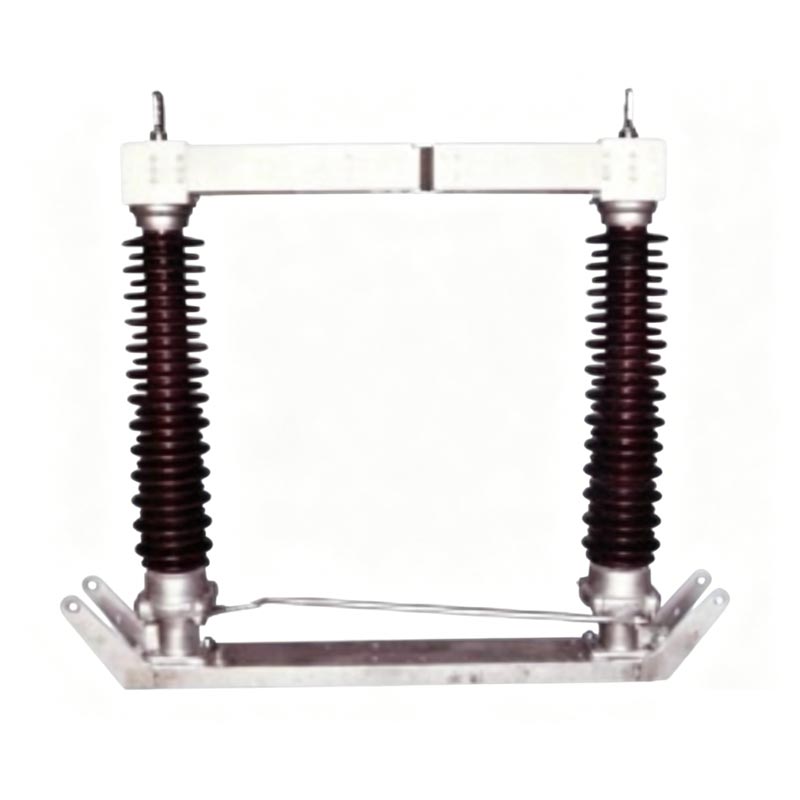

1. संरचना प्रकार: डबल-स्तंभ सिंगल-पोल संरचना; साठी शाफ्टद्वारे तीन ध्रुव यांत्रिकरित्या जोडलेले आहेत सिंक्रोनस ऑपरेशन.
2. मुख्य घटक: एक मजबूत पाया, उच्च-इन्सुलेशन पोर्सिलेन खांब आणि एक अचूक प्रवाहकीय प्रणाली.
3. ऑपरेटींग मेकॅनिझम: प्रत्येक खांबामध्ये बियरिंग्जवर बसवलेले दोन सिरेमिक खांब असतात. प्रवाहकीय स्विच विभाजित केले आहे दोन भागांमध्ये, जे समकालिक उघडण्यासाठी क्रॉस-लिंकिंग यंत्रणेद्वारे 91° क्षैतिजरित्या फिरतात आणि त्याच दिशेने बंद होत आहे.
4. संपर्क बिंदू: दोन सिरॅमिक खांबांमध्ये स्थित, स्थिर संपर्क आणि अत्यंत कमी प्रतिकार सुनिश्चित करते.

तांत्रिक फायदे:

1. सुसंगत आणि विश्वासार्ह: राष्ट्रीय आणि IEC मानकांचे पूर्णपणे अनुपालन, स्थिर कामगिरी आणि दीर्घकाळ ऑफर सेवा जीवन.
2. उत्कृष्ट इन्सुलेशन: उच्च दर्जाचे सिरेमिक खांब उच्च इन्सुलेशन सामर्थ्य आणि उत्कृष्ट प्रदूषण-विरोधी प्रदान करतात आणि फ्लॅशओव्हर विरोधी कार्यप्रदर्शन.
3. गुळगुळीत ऑपरेशन: अचूक जोडणी यंत्रणा कमीतकमी यांत्रिक पोशाखांसह लवचिक आणि गुळगुळीत ऑपरेशन सुनिश्चित करते.
4. सोयीस्कर स्थापना आणि देखभाल: संक्षिप्त आणि वाजवी रचना, साइटवर सुलभ स्थापना आणि किमान देखभाल
5. मजबूत पर्यावरणीय अनुकूलता: उच्च-उंची, प्रदूषित आणि यासह विविध बाह्य हवामानासाठी योग्य किनारी भाग.

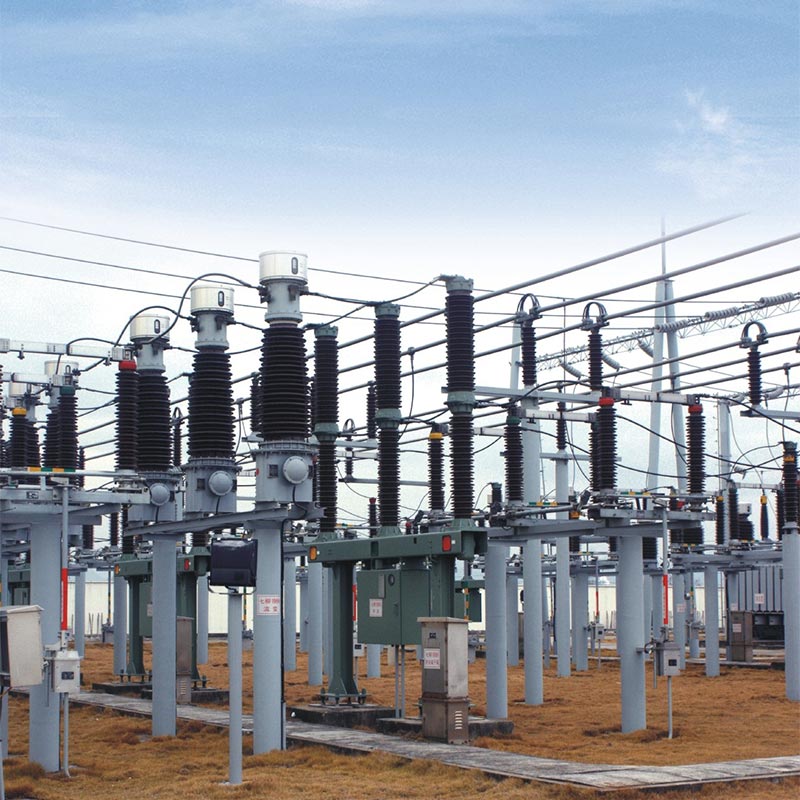

रिअल-वर्ल्ड ॲप्लिकेशन केस

1. प्रकल्पाचे नाव: पूर्व चीन 110kV अर्बन सबस्टेशन अपग्रेड प्रकल्प
2. स्थान: झेजियांग प्रांत, चीन
3. वेळ: 2024-2025
4. तपशील: Usune ने या प्रमुख शहरी पॉवर ग्रिड अपग्रेड प्रकल्पासाठी 36 GW4-126kV डिस्कनेक्ट स्विचेस प्रदान केले आहेत. 20 चौरस किलोमीटर व्यावसायिक आणि निवासी क्षेत्राच्या वीज पुरवठ्याची विश्वासार्हता.
5. ऑपरेटिंग परफॉर्मन्स: इन्स्टॉलेशन आणि कमिशनिंग 45 दिवसांच्या आत यशस्वीरित्या पूर्ण झाले. स्थिर 2025 मध्ये पीक ग्रीष्म भार (1.2 पट रेट करंट) अंतर्गत ऑपरेशन साध्य केले गेले, जास्त गरम किंवा खराब संपर्क न होता समस्या वार्षिक इन्सुलेशन आणि यांत्रिक तपासणीमध्ये शून्य दोष आढळले. द्वारे देखभाल कामाचा ताण कमी झाला जुन्या स्विचच्या तुलनेत 40%, सबस्टेशन देखभाल सुरक्षिततेमध्ये लक्षणीय सुधारणा करते.
6. ग्राहक अभिप्राय: "उपयोगी डिस्कनेक्ट स्विचेसमुळे सबस्टेशनची सुरक्षा आणि कार्यक्षमता लक्षणीयरीत्या सुधारली आहे. ऑपरेशन त्यांची गुणवत्ता आणि स्थिरता उत्कृष्ट आहे. आम्ही आमचा पसंतीचा पुरवठादार म्हणून Usune निवडणे सुरू ठेवू."

मुख्य तांत्रिक मापदंड

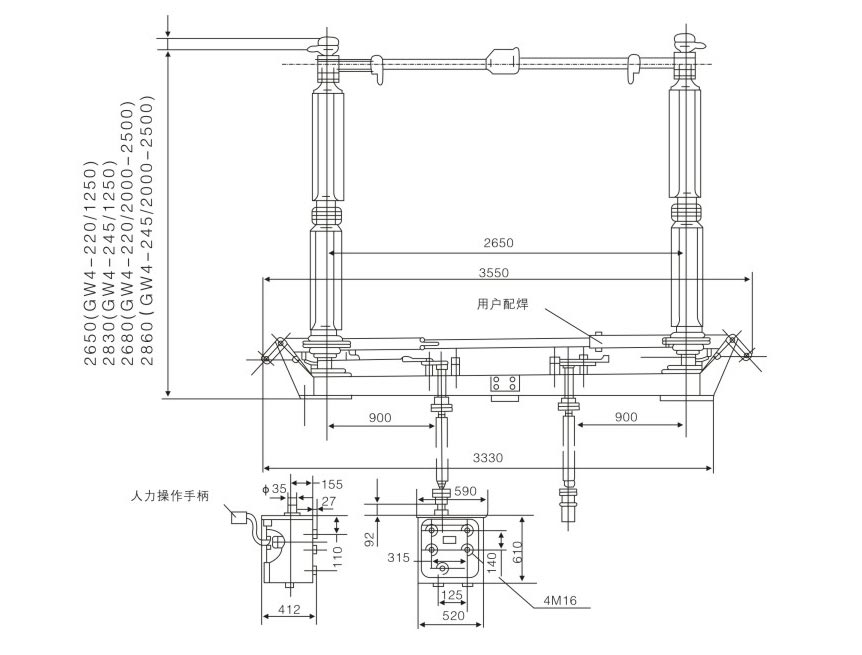

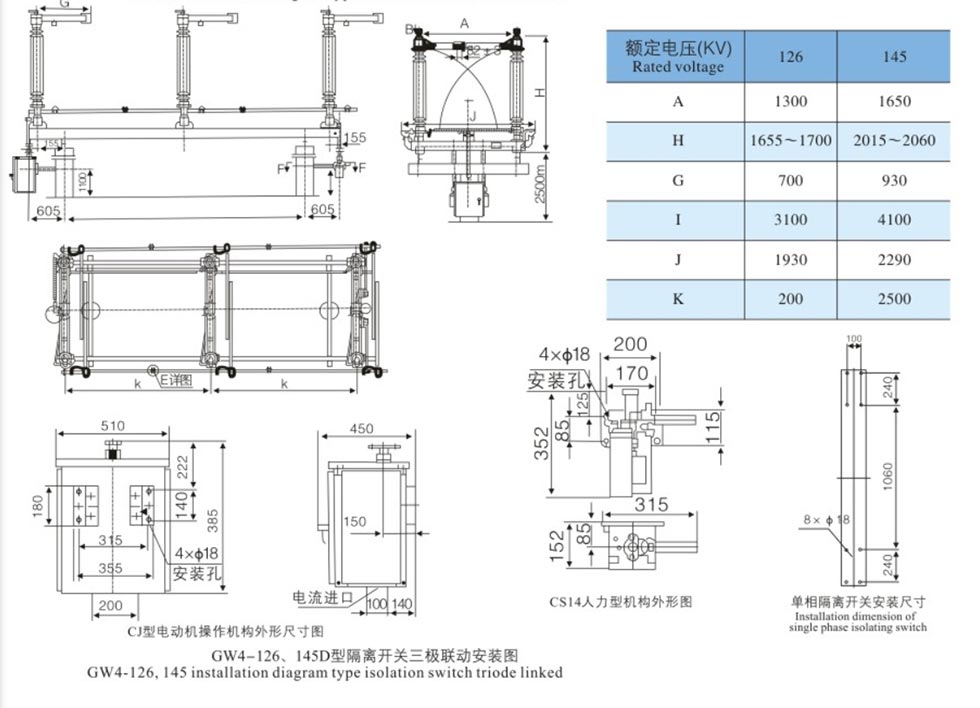

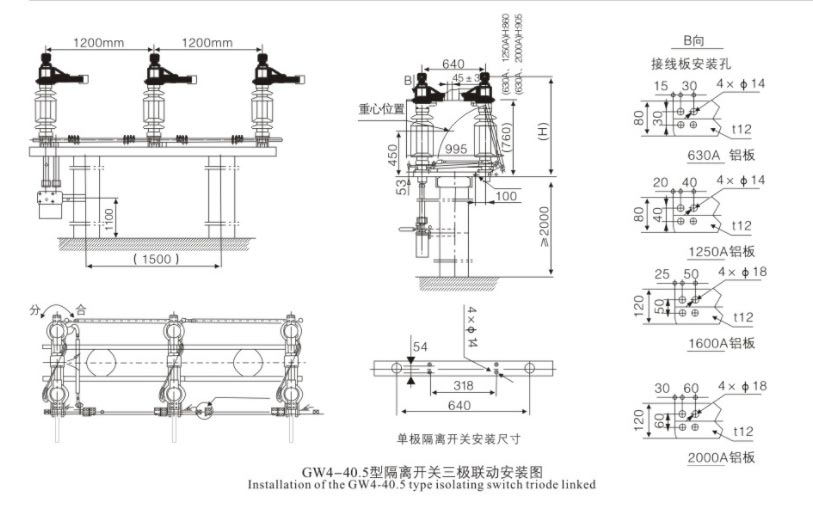

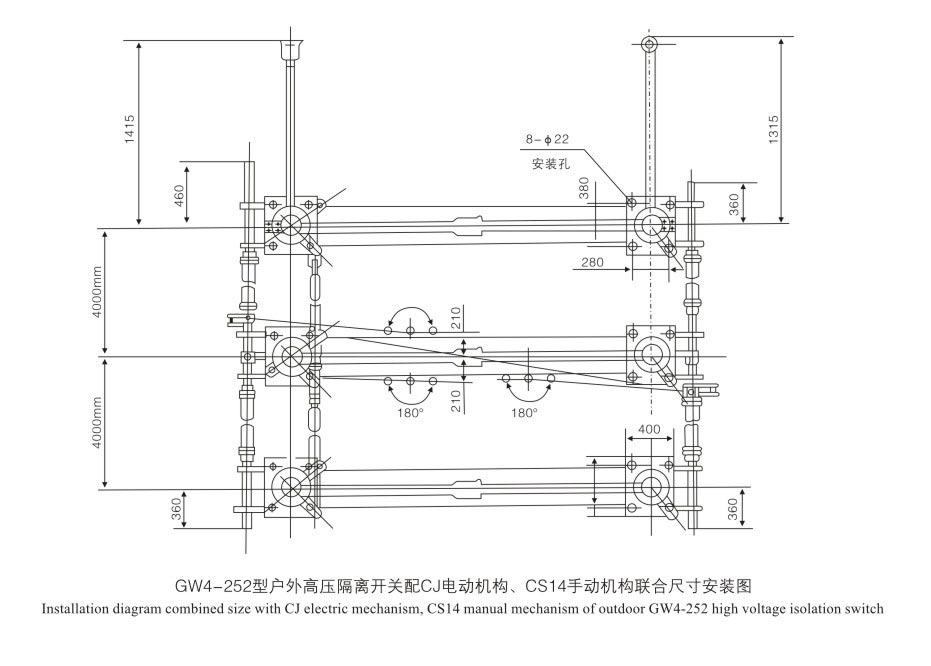

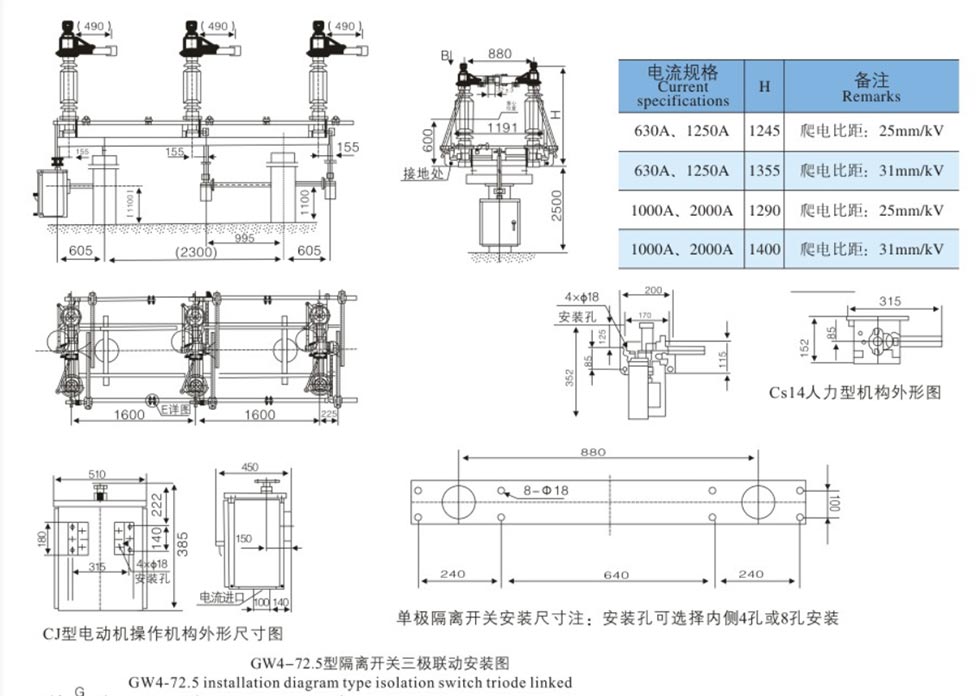

बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: GW4 मालिका 110kV 126kV डिस्कनेक्ट स्विच आयसोलेटर लोड करंट किंवा शॉर्ट-सर्किट करंटमध्ये व्यत्यय आणू शकतो?

A: नाही. 110kv 126kv डिस्कनेक्ट स्विच आयसोलेटर्स केवळ लोड नसलेल्या परिस्थितीत सर्किट स्विचिंगसाठी डिझाइन केलेले आहेत. व्होल्टेजसह. ते सर्किट ब्रेकर्सच्या संयोगाने वापरले जाणे आवश्यक आहे. ऑपरेशन करण्यापूर्वी, सर्किट असणे आवश्यक आहे डिस्कनेक्ट स्विच ऑपरेट करण्यापूर्वी डी-एनर्जायझेशन सुनिश्चित करण्यासाठी सर्किट ब्रेकर वापरून डिस्कनेक्ट केले.

Q2: हे उत्पादन कोणत्या पर्यावरणीय परिस्थितीसाठी योग्य आहे?

उत्तर: हे खालील वातावरणात स्थिरपणे कार्य करू शकते: सभोवतालचे तापमान -30 ℃ ते +40 ℃; उंची ≤2000m (उच्च विनंतीनुसार उंचीचे मॉडेल सानुकूलित केले जाऊ शकतात; प्रदूषण पातळी सामान्य ते मध्यम ते भारी प्रदूषण (प्रदूषण-प्रतिरोधक मॉडेल उपलब्ध आहेत); वाऱ्याचा वेग ≤35m/s; भूकंपाची तीव्रता ≤8 अंश.

निष्कर्ष

उच्च-व्होल्टेज विद्युत उपकरणांचे व्यावसायिक निर्माता म्हणून, Usune इलेक्ट्रिकची GW4 मालिका 110kv 126kv डिस्कनेक्ट स्विच आयसोलेटर आयसोलेटर प्रगत डिझाइन, उच्च-गुणवत्तेची सामग्री आणि अचूक उत्पादन एकत्र करतात, त्यांना पॉवर प्लांट्स, सबस्टेशन्स आणि मोठ्या औद्योगिक सुविधांसाठी एक आदर्श पर्याय बनवणे. ते सुरक्षितता प्रदान करतात, विश्वसनीय, आणि दीर्घकाळ टिकणारे विद्युत अलगाव संरक्षण. सर्वसमावेशक गुणवत्ता प्रणाली आणि परिपक्व फील्डवर आधारित कामगिरी, Usune जगभरातील विविध महत्त्वपूर्ण ऊर्जा पायाभूत सुविधा प्रकल्पांना समर्थन देण्यासाठी वचनबद्ध आहे.
