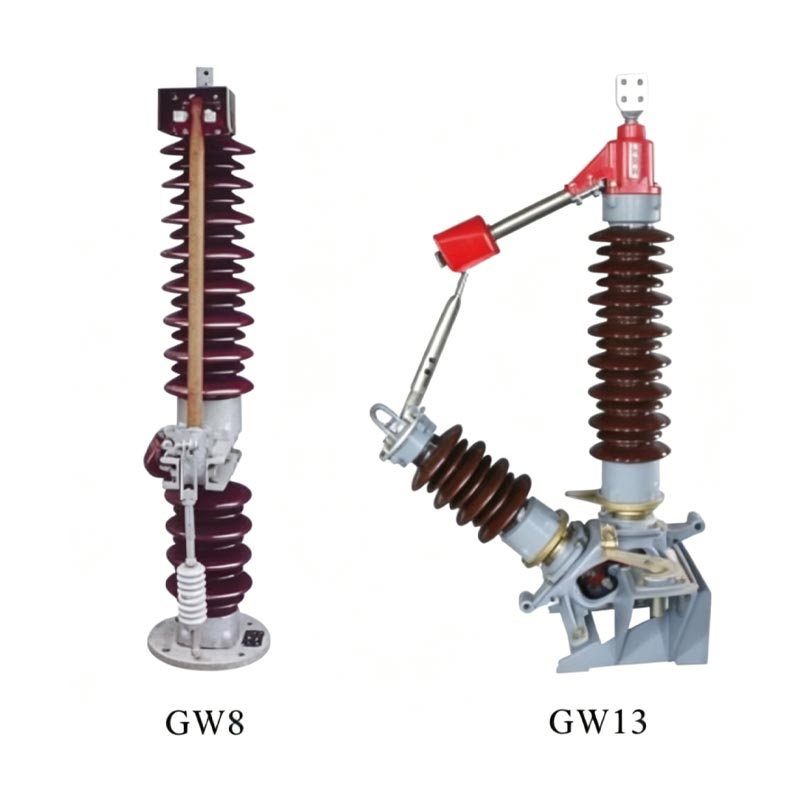

ट्रान्सफॉर्मर न्यूट्रल ग्राउंडिंग सिस्टीमसाठी Usune GW8 आणि GW13 मालिका उच्च व्होल्टेज डिस्कनेक्टर हे बाहेरील उच्च-व्होल्टेज आहेत इलेक्ट्रिकल उपकरणे विशेषतः ट्रान्सफॉर्मर न्यूट्रल पॉइंट ग्राउंडिंग सिस्टमसाठी डिझाइन केलेली आहेत. 50Hz/60Hz AC साठी योग्य प्रणाली, ते 40.5kV, 72kV आणि 110kV व्होल्टेज वैशिष्ट्यांमध्ये उपलब्ध आहेत. त्यांचे मुख्य कार्य सुरक्षितपणे स्विच करणे आहे ट्रान्सफॉर्मर न्यूट्रल पॉइंट कनेक्शनची स्थिती नो-लोड स्थितीत, पॉवरसाठी सुरक्षा आवश्यकता पूर्ण करते सिस्टम ऑपरेशन मोड स्विचिंग आणि उपकरणे देखभाल.
1. GW8 मालिका: CJ-प्रकार इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम किंवा CS8-प्रकार मॅन्युअल ऑपरेटिंग मेकॅनिझमसह सुसज्ज असू शकते, पारंपारिक सबस्टेशनमधील तटस्थ बिंदू ग्राउंडिंग परिस्थितीसाठी योग्य.
2. GW13 मालिका: CJ-प्रकार इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम किंवा CS14-प्रकार मॅन्युअल ऑपरेटिंगसह सुसज्ज असू शकते यंत्रणा, अधिक लवचिक ऑपरेशन आणि उच्च विश्वसनीयता प्रदान करते.
ट्रान्सफॉर्मर न्यूट्रल ग्राउंडिंग सिस्टीमसाठी GW8 आणि GW13 मालिका उच्च व्होल्टेज डिस्कनेक्ट होते, सिंगल-पोलचा अवलंब करतात रचना, मुख्यत्वे ध्रुव शरीर आणि एक ऑपरेटिंग यंत्रणा बनलेली आहे.
बेस, पोस्ट इन्सुलेटर, कंडक्टिव्ह आर्म, कॉन्टॅक्ट्स इत्यादींचा समावेश आहे. पोस्ट इन्सुलेटर विश्वसनीय विद्युत पुरवतो इन्सुलेशन, प्रवाहकीय हात आणि संपर्क मुख्य प्रवाहकीय सर्किट बनवतात आणि बेस स्थिर सुनिश्चित करतो स्थापना
डिस्कनेक्टरची उघडण्याची आणि बंद करण्याची क्रिया लक्षात घेऊन, प्रवाहकीय हाताला लिंकेजद्वारे फिरवण्यास चालवते स्विच अचूक स्थिती आणि स्थिर ऑपरेशन उघडल्यानंतर स्पष्ट आणि विश्वासार्ह डिस्कनेक्शन सुनिश्चित करते.
उत्कृष्ट इन्सुलेशन सामर्थ्य आणि उच्च-गुणवत्तेची इन्सुलेशन सामग्री आणि अचूक संपर्क डिझाइन वापरते चाप-विझवण्याचे कार्यप्रदर्शन, सुरक्षित नो-लोड स्विचिंग सुनिश्चित करणे.
स्वयंचलित नियंत्रण आणि ऑन-साइट मॅन्युअल ऑपरेशनला अनुकूल करून, इलेक्ट्रिक आणि मॅन्युअल ऑपरेशन मोड्सचे समर्थन करते वेगवेगळ्या परिस्थितीच्या गरजा.
विशेषतः बाह्य वापरासाठी डिझाइन केलेले, उच्च आणि निम्न तापमान, आर्द्रता, गंज आणि प्रदूषणास प्रतिरोधक, विविध कठोर बाह्य वातावरणासाठी योग्य.
सर्वसमावेशक गुणवत्ता व्यवस्थापन प्रणालीसह कठोर साहित्य निवड आणि प्रक्रिया नियंत्रण, परिणामी अ कमी अपयश दर आणि दीर्घकालीन स्थिर ऑपरेशन.
कॉम्पॅक्ट संरचना, सोपी स्थापना आणि देखभाल, प्रभावीपणे त्यानंतरचे ऑपरेशन आणि देखभाल कमी करते खर्च

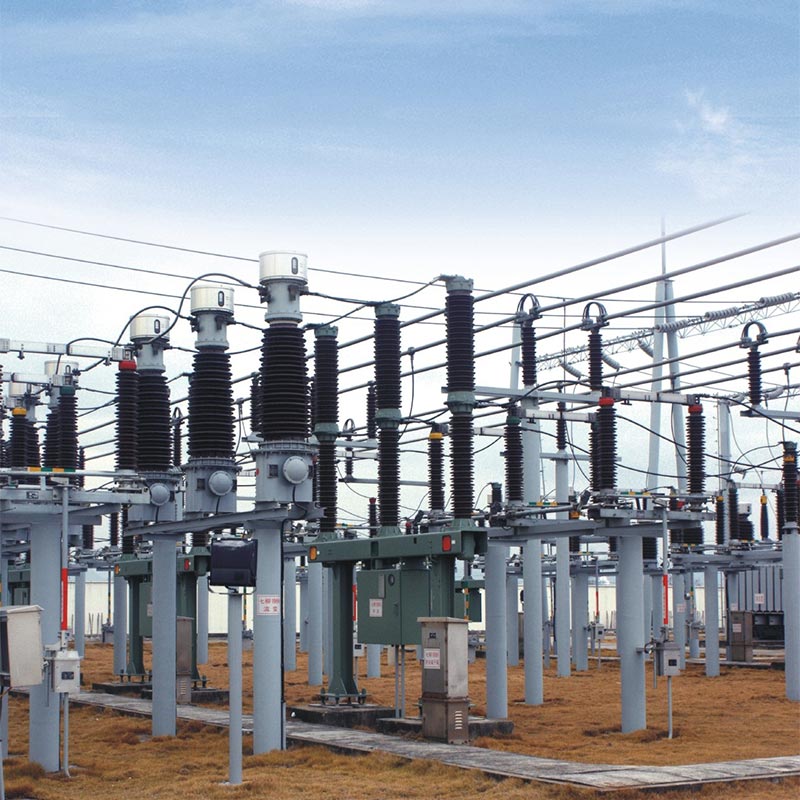

पूर्व चीनमधील 220kV शहरी मध्यवर्ती सबस्टेशन ट्रान्सफॉर्मरसाठी Usune GW8-110kV हाय व्होल्टेज डिस्कनेक्टर वापरते त्याच्या मुख्य ट्रान्सफॉर्मरसाठी तटस्थ ग्राउंडिंग सिस्टम. हे सबस्टेशन शहराला वीज पुरवठ्यासाठी जबाबदार आहे केंद्र, अत्यंत उच्च उपकरणे विश्वसनीयता आणि सुरक्षितता आवश्यक आहे. 2022 मध्ये सुरू झाल्यापासून, उपकरणे ने हजारो न्यूट्रल पॉइंट स्विचिंग ऑपरेशन्स यशस्वीरित्या पूर्ण केल्या आहेत. वार्षिक देखभाल आणि ग्रिड दरम्यान ऑपरेशन मोड ऍडजस्टमेंट, त्याचे लवचिक ऑपरेशन आणि विश्वसनीय संपर्क कार्यप्रदर्शन प्रभावीपणे सुनिश्चित केले आहे देखभाल कर्मचाऱ्यांची वैयक्तिक सुरक्षा आणि पॉवर ग्रिडचे स्थिर ऑपरेशन.
वायव्य चीनमधील एका मोठ्या विंड फार्म सबस्टेशनने ट्रान्सफॉर्मर न्यूट्रल ग्राउंडिंग सिस्टमसाठी Usune GW13-72kV उच्च व्होल्टेज डिस्कनेक्ट निवडले. प्रदेशात कठोर नैसर्गिक परिस्थिती आहे, मोठ्या तापमानातील फरक, जोरदार वारे आणि वाळूचे वादळे आणि उच्च उंची. GW13 मालिका उत्पादने, त्यांच्या उत्कृष्ट बाह्य अनुकूलता आणि गंज सह प्रतिरोध, तीन वर्षांपासून स्थिरपणे कार्यरत आहे, विंड फार्म ट्रान्सफॉर्मरला प्रभावीपणे सहकार्य करत आहे पवन ऊर्जा निर्मितीचे सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी तटस्थ बिंदू ग्राउंडिंग संरक्षण प्रणाली प्रणाली आणि विजेचे गुळगुळीत ग्रिड कनेक्शन.
| आयटम | युनिट | GW8 | GW13 | |||||
| मॉडेल | GW8 | GW13 | ||||||
| रेट केलेले व्होल्टेज | kV | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| 1 मिनिट पॉवर वारंवारता व्होल्टेज सहन करते | kV | 85 | 140 | 230 | 85 | 160 | 230 | |
| विजेचा आवेग व्होल्टेजचा सामना करतो | kV | 185 | 325 | 550 | 185 | 350 | 550 | |
| रेट केलेले वर्तमान | A | 630 | 630, 1250 | |||||
| रेट केलेले अल्प-वेळ वर्तमान सहन करते | kA/s | २५/४ | ३१.५/४ | |||||
| रेट केलेले शिखर वर्तमान सहन करते | kA | 63 | 80 | |||||
| रेट केलेले यांत्रिक टर्मिनल लोड (स्तर) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| मोटर ॲक्ट्युएटर | मॉडेल | सीजे | सीजे | |||||
| मोटर व्होल्टेज | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| व्होल्टेज कंट्रोल लूप | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| गुण, बंद होण्याची वेळ | s | ७±१ | ७±१ | |||||
| आउटपुट कोन | 180° | 180° | ||||||
| मानवी ॲक्ट्युएटर | मॉडेल | CS8-5 | CS14 | |||||
| व्होल्टेज कंट्रोल लूप | V | AC220 | AC220 | |||||
A: मुख्य फरक जुळणारी कार्यप्रणाली आणि काही संरचनात्मक डिझाइनमध्ये आहे. GW8 मालिका आहे सीजे-प्रकार इलेक्ट्रिक यंत्रणा किंवा CS8-प्रकार मॅन्युअल यंत्रणा सज्ज; GW13 मालिका a सह सुसज्ज आहे CJ-प्रकारची विद्युत यंत्रणा किंवा CS14-प्रकारची मॅन्युअल यंत्रणा. संरचनात्मकदृष्ट्या, यात ऑप्टिमाइझ रोटेटिंग संपर्क आहे डिझाइन, वर्धित स्व-स्वच्छता क्षमता आणि कठोर बाह्य वातावरणासाठी अधिक योग्यता ऑफर करते.
उ: होय. ही मालिका विशेषतः बाह्य वापरासाठी, मजबूत पर्यावरणीय अनुकूलतेसह डिझाइन केलेली आहे. ते ऑपरेट करू शकते साधारणपणे ≤1000m उंचीवर (उच्च उंची सानुकूलित करता येते) आणि -40℃ ते +40℃ पर्यंतच्या तापमानात. ते उत्कृष्ट ओलावा प्रतिरोध, प्रदूषण प्रतिरोध आणि गंज प्रतिरोधक क्षमता आहे. विशेष विरोधी गंज आणि वापरकर्त्याच्या गरजेनुसार अँटी-आयसिंग उपचार प्रदान केले जाऊ शकतात.
Usune GW8 आणि GW13 मालिका ट्रान्सफॉर्मर (ट्रान्सफॉर्मर न्यूट्रल ग्राउंडिंग सिस्टमसाठी उच्च व्होल्टेज डिस्कनेक्ट) आहेत प्रगत तंत्रज्ञान, विश्वासार्ह गुणवत्ता आणि उत्कृष्ट कार्यप्रदर्शन एकत्रित करणारी उच्च-गुणवत्तेची उत्पादने. म्हणून ए चीनमधील व्यावसायिक निर्माता आणि पुरवठादार, Usune नेहमी प्रथम गुणवत्तेच्या तत्त्वांचे पालन करते आणि ग्राहक अग्रगण्य, सुरक्षित, विश्वासार्ह आणि कार्यक्षम उच्च-व्होल्टेज इलेक्ट्रिकल उपकरणे समाधान प्रदान करणे वीज प्रणाली ग्राहक. त्यापैकी, तटस्थ बिंदू ग्राउंडिंग डिस्कनेक्ट स्विच उत्पादने व्यापक प्राप्त झाले आहेत ऊर्जा उद्योगातील ग्राहकांकडून त्यांच्या समृद्ध व्यावहारिक अनुभवामुळे ओळख आणि विश्वास सर्वसमावेशक विक्रीनंतरची सेवा.
