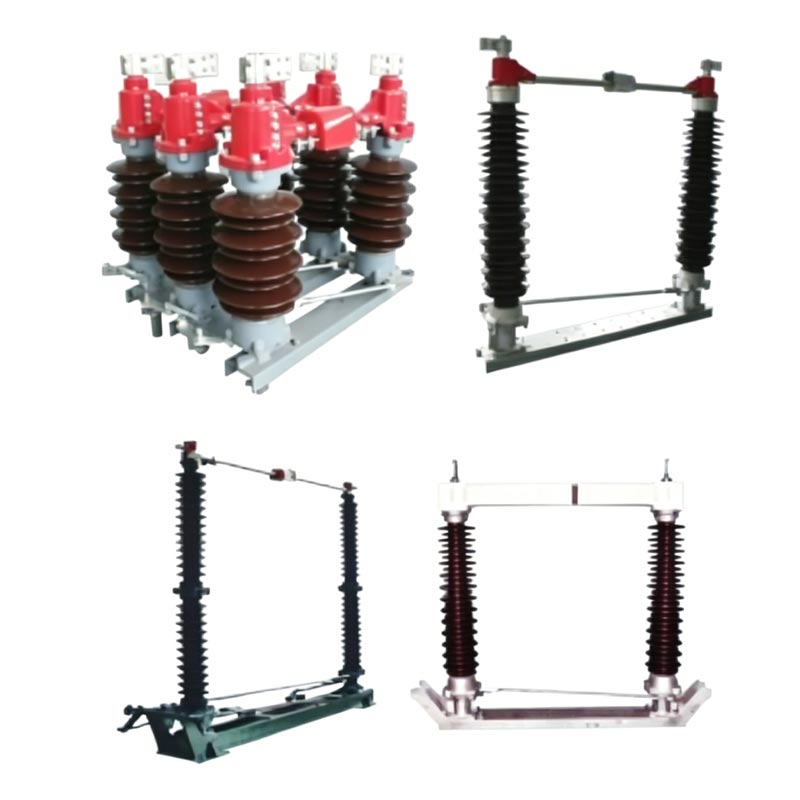

110kv 1250a 2000a डिस्कनेक्टर स्विच

110kV 1250A 2000A डिस्कनेक्टर स्विच हे तीन-फेज एसी 50Hz आउटडोअर हाय-व्होल्टेज इलेक्ट्रिकल उपकरण आहे 126kV चे रेट केलेले व्होल्टेज (110kV पातळी) आणि 1250A/2000A रेट केलेले प्रवाह. हे मुख्यतः उघडणे आणि बंद करण्यासाठी वापरले जाते नो-लोड परिस्थितीत ऑपरेशन्स, लाइव्ह लाइन्सपासून देखभाल उपकरणे विश्वसनीयरित्या अलग ठेवणे आणि स्पष्टपणे तयार करणे दृश्यमान ब्रेक.

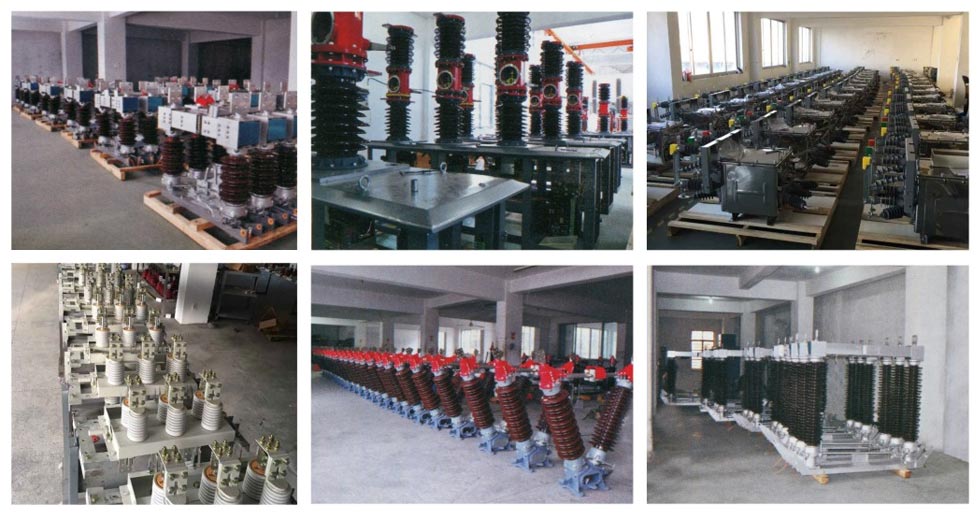

Usune, एक व्यावसायिक कारखाना म्हणून R&D आणि उच्च-व्होल्टेज स्विचगियरच्या निर्मितीमध्ये, ऑफर करते 110kV मुख्य ट्रान्समिशन सबस्टेशनसाठी उत्पादने, पॉवर ग्रिडच्या सुरक्षित ऑपरेशनसाठी आवश्यकता पूर्ण करतात.

स्ट्रक्चरल वैशिष्ट्ये

1. दुहेरी-स्तंभ क्षैतिज फिरणारी रचना

प्रत्येक टप्प्यात दोन इन्सुलेटेड स्तंभ असतात जे उघडणे आणि बंद करणे साध्य करण्यासाठी समकालिकपणे 90° क्षैतिजरित्या फिरतात; द बेस सीलबंद बेअरिंगसह हॉट-डिप गॅल्वनाइज्ड स्टीलचा बनलेला आहे, ज्यामुळे ते गंज-प्रतिरोधक आणि टिकाऊ बनते.

2. उच्च चालकता संपर्क प्रणाली

110kV 1250A 2000A डिस्कनेक्टर स्विचचे स्प्लिट-प्रकारचे मुख्य संपर्क सिल्व्हर-प्लेटेड कॉपरचे बनलेले आहेत, परिणामी कमी संपर्क प्रतिकार, उच्च विद्युत प्रवाह वाहून नेण्याची क्षमता आणि दीर्घकालीन ऑपरेशन दरम्यान कमीतकमी जास्त गरम होणे.

3. पर्यायी ग्राउंडिंग स्विच आणि इंटरलॉक

ग्राउंडिंग स्विचसह मॉडेल विश्वसनीय यांत्रिक इंटरलॉकसह सुसज्ज आहेत, काटेकोरपणे अनुक्रमांचे पालन करतात "मुख्य स्विच उघडा → ग्राउंडिंग स्विच बंद; ग्राउंडिंग स्विच उघडा → मुख्य स्विच बंद," प्रभावीपणे प्रतिबंधित गैरव्यवहार

4. लवचिक ऑपरेटिंग यंत्रणा

CS14G किंवा CS17G मॅन्युअल यंत्रणा किंवा CJ6B किंवा CJ11 इलेक्ट्रिक मेकॅनिझमसह कॉन्फिगर केले जाऊ शकते, स्थानिक आणि सपोर्टिंग रिमोट कंट्रोल.

मुख्य तांत्रिक मापदंड

अर्ज फायदे

1. उच्च विश्वसनीयता

- उत्पादनाची सुसंगतता सुनिश्चित करण्यासाठी प्रगत उत्पादन उपकरणे आणि कठोर चाचणी पद्धती वापरून उत्पादित स्थिरता
- मानक उच्च-गुणवत्तेची सामग्री आणि उत्कृष्ट कारागिरी उत्पादनाच्या गुणवत्तेसाठी एक भक्कम पाया घालते.
- एक सर्वसमावेशक गुणवत्ता व्यवस्थापन प्रणाली कच्च्या मालाच्या गोदामापासून संपूर्ण उत्पादन प्रक्रिया समाविष्ट करते तयार उत्पादन वितरण.

2. विस्तृत पर्यावरणीय अनुकूलता

- मानक मॉडेल -40 ℃ ते +40 ℃ तापमान श्रेणीमध्ये स्थिरपणे ऑपरेट करू शकतात, बहुतेक प्रदेशांसाठी योग्य.
- प्रदूषण-प्रतिरोधक प्रकार (GW4-126W) मध्ये वर्धित इन्सुलेशन आहे, ज्यामुळे ते जास्त प्रदूषित क्षेत्रांसाठी आदर्श बनते जसे की किनारी प्रदेश, औद्योगिक क्षेत्र किंवा जास्त धूळ असलेले क्षेत्र, मीठ फवारणी किंवा रासायनिक गंज.
- ते जोरदार वारे, मुसळधार पाऊस आणि हिमवादळे यांसारख्या तीव्र हवामानाचा सामना करू शकते.

3. सुरक्षित आणि सोयीस्कर ऑपरेशन

- एक स्पष्ट मेकॅनिकल इंटरलॉकिंग यंत्रणा प्रभावीपणे गैरव्यवहार रोखते, कर्मचाऱ्यांची सुरक्षा सुनिश्चित करते आणि उपकरणे
- 110kV 1250A 2000A डिस्कनेक्टर स्विचमध्ये कॉम्पॅक्ट स्ट्रक्चर आहे, ज्यासाठी कमी इन्स्टॉलेशन स्पेस आवश्यक आहे, ते बनवण्यासाठी स्थापित करणे, समायोजित करणे आणि देखरेख करणे सोपे आहे.
- दृश्यमान ब्रेकपॉइंट्स देखभाल ऑपरेशन्ससाठी अंतर्ज्ञानी सुरक्षिततेची हमी देतात.

प्रॅक्टिकल ऍप्लिकेशन केस

1. केस स्टडी: आग्नेय किनारपट्टी भागात 110kV विंड फार्म सबस्टेशन

2. प्रकल्पाची पार्श्वभूमी: चीनच्या आग्नेय किनारपट्टी भागात स्थित 110kV विंड फार्म, जास्त मीठ असलेले क्षेत्र स्प्रे एकाग्रता, उच्च आर्द्रता आणि गंभीर प्रदूषण.

3. लागू उत्पादन: Usune GW4-126W 2000A प्रदूषण विरोधी डिस्कनेक्ट स्विच (12 सेट)

4. अंमलबजावणी परिणाम:
- कडाक्याच्या किनारपट्टीवरील मीठ फवारणीच्या वातावरणाशी जुळवून घेत, कोणत्याही अपयशाशिवाय 5 वर्षे यशस्वीरित्या ऑपरेट केले.
- प्रदूषण विरोधी कंपोझिट इन्सुलेटरने उत्कृष्ट इन्सुलेशन कार्यप्रदर्शन राखले, क्रिपेज डिस्चार्ज किंवा प्रदूषण फ्लॅशओव्हर.
- सिल्व्हर-प्लेटेड कॉन्टॅक्ट्स चमकदार राहिले, स्थिर संपर्क प्रतिरोधकतेसह, आणि खाली जास्त गरम झाले नाही दीर्घकालीन 1800A ऑपरेटिंग करंट.

5. प्रोजेक्ट मॅनेजर फीडबॅक: "Usune डिस्कनेक्ट स्विचने उत्कृष्ट प्रदूषण-विरोधी कामगिरी दाखवली, पूर्णपणे कोस्टल विंड फार्म्सच्या कठोर पर्यावरणीय गरजा पूर्ण करणे."

मुख्य तांत्रिक मापदंड

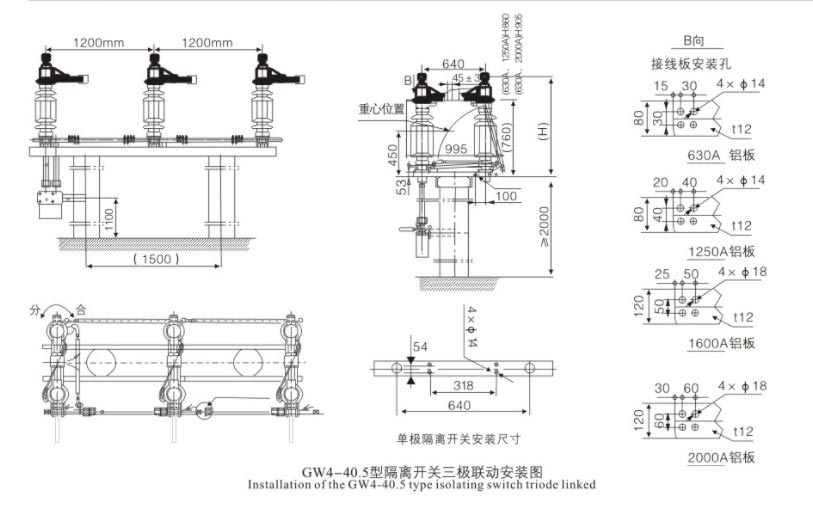

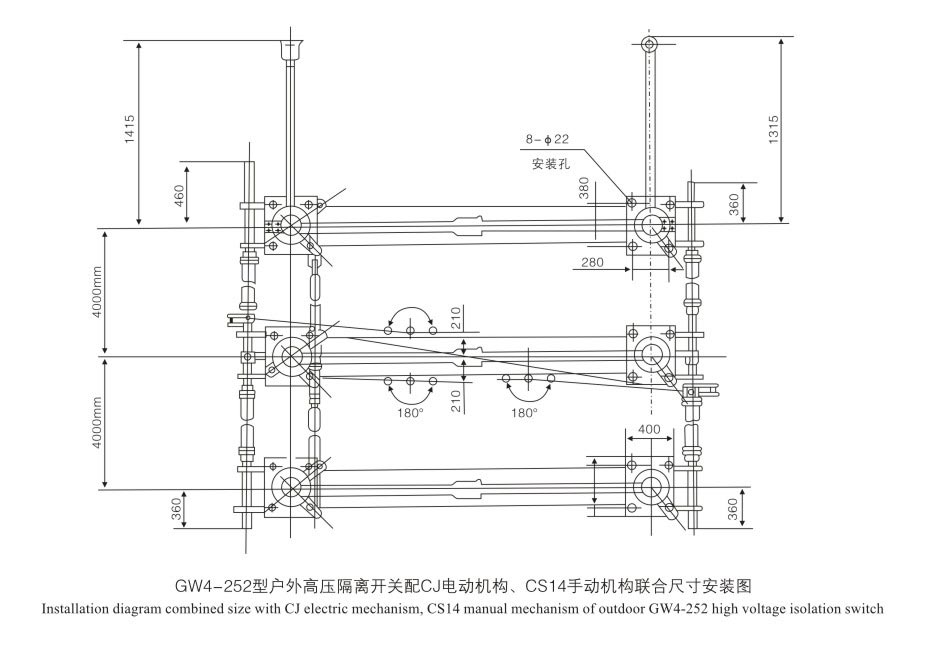

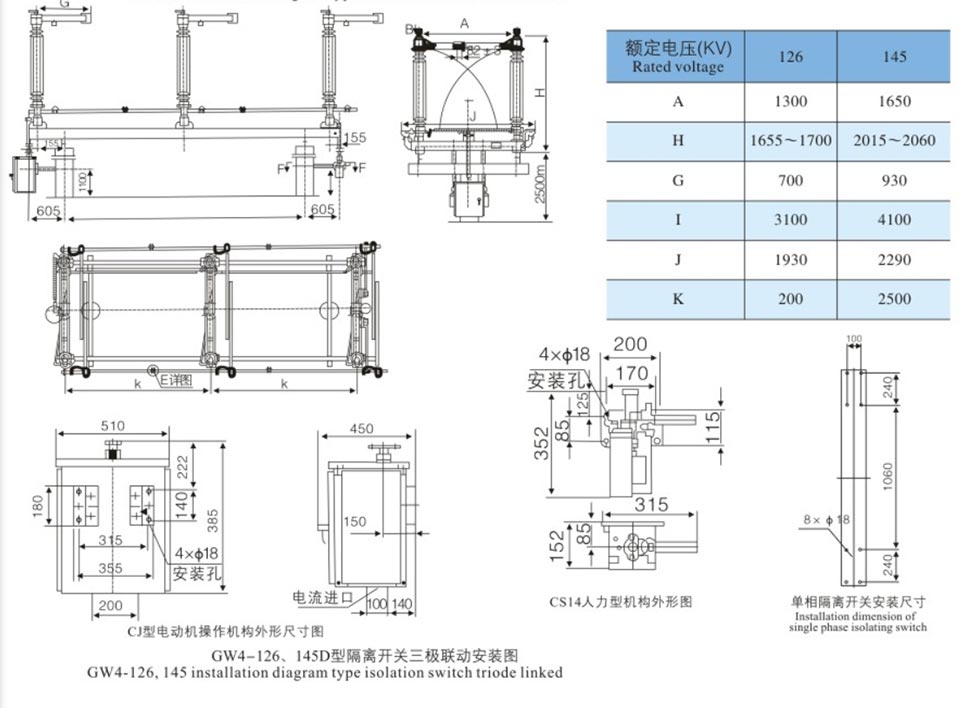

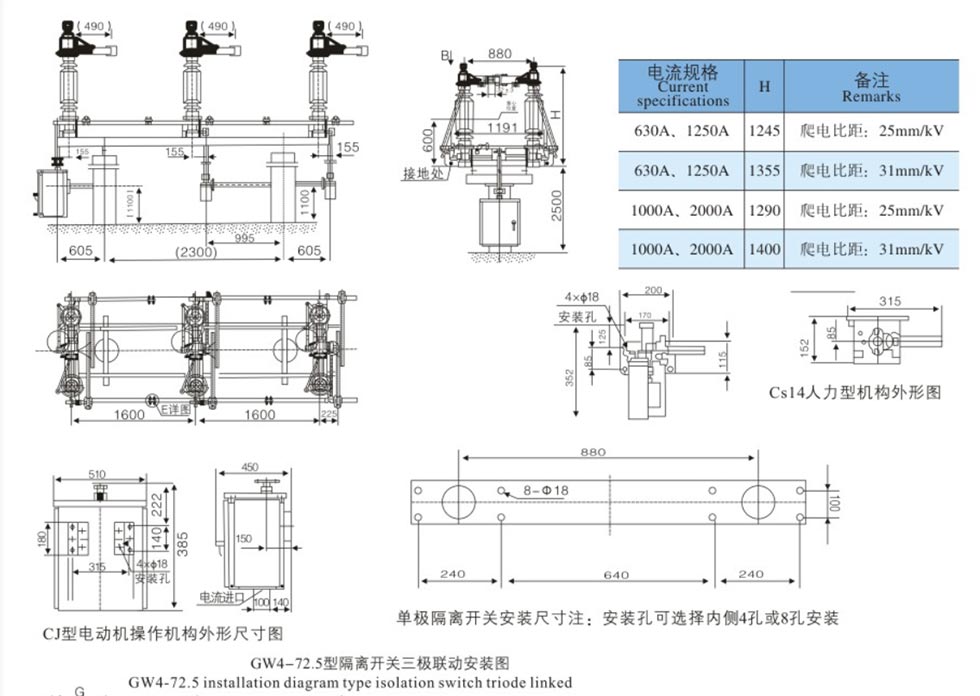

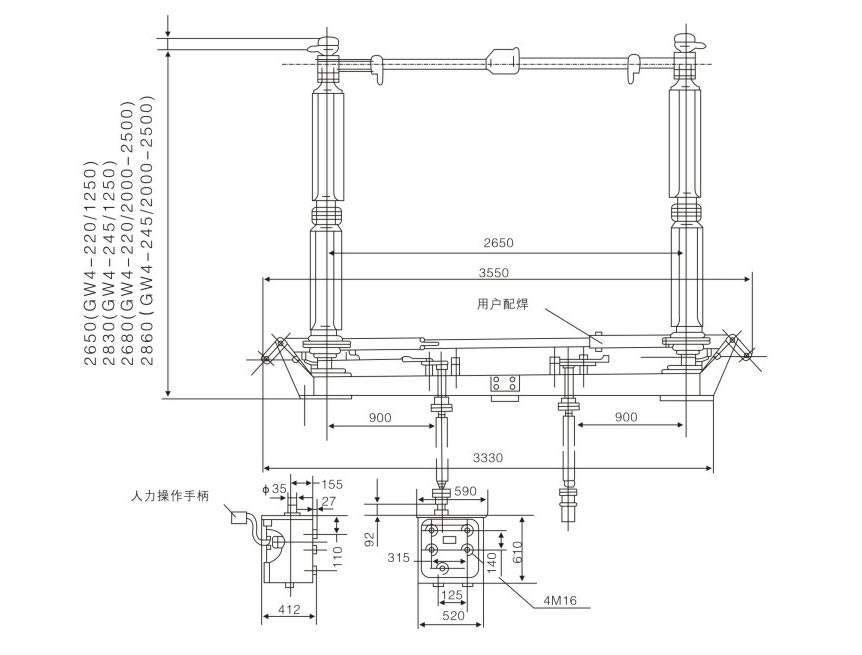

बाह्य परिमाण

इन्स्टॉलेशन आणि कमिशनिंग

1. स्थापनेपूर्वी तपासणी

• इन्सुलेटर: क्रॅक, नुकसान किंवा घाण नाही.
• संपर्क: स्वच्छ, चांदीचा मुलामा असलेला पृष्ठभाग अखंड.
• फास्टनर्स: सर्व बोल्ट घट्ट केले.
• यंत्रणा: गुळगुळीत रोटेशन; हलणारे भाग वंगण घालणे.

2. समायोजन

• इन्सुलेटर अनुलंबता: शिम्ससह समायोजित करा (प्रति स्थान कमाल 3 मिमी).
• थ्री-फेज सिंक्रोनाइझेशन: क्रँक-आर्म आणि लिंकेज रॉड्स समायोजित करा.
• संपर्क दाब: योग्य अंतर्भूत आणि दबाव सुनिश्चित करा.

ऑपरेशन

• फक्त नो लोड अंतर्गत कार्य करा; सर्किट ब्रेकर उघडे असल्याची पुष्टी करा.
• मॅन्युअल ऑपरेशन: ऑपरेटिंग हँडल वापरा; जास्त शक्ती टाळा.
• मोटारीकृत ऑपरेशन: स्थानिक/रिमोट कंट्रोल वापरा; मॉनिटर स्थिती.
• इंटरलॉक: इंटरलॉक असल्यास सक्तीने ऑपरेशन करू नका.

देखभाल

• नियतकालिक दुरुस्ती: प्रत्येक 1-2 वर्षांनी.
• इन्सुलेटर आणि संपर्क स्वच्छ करा; औद्योगिक व्हॅसलीन लावा.
• बियरिंग्ज आणि ट्रान्समिशन भाग वंगण घालणे.
• सैल बोल्ट, जीर्ण संपर्क आणि इन्सुलेटरचे नुकसान तपासा.
• शॉर्ट सर्किट झाल्यानंतर: ताबडतोब तपासणी करा.

समस्यानिवारण

• ऑपरेट करू शकत नाही: इंटरलॉक, जाम लिंकेज किंवा मोटर फॉल्ट तपासा.
• असिंक्रोनस टप्पे: क्रॉस-लिंकेज रॉड्स समायोजित करा.
• संपर्क ओव्हरहाटिंग: स्वच्छ आणि पुन्हा घट्ट करा; चांदीचा मुलामा तपासा.

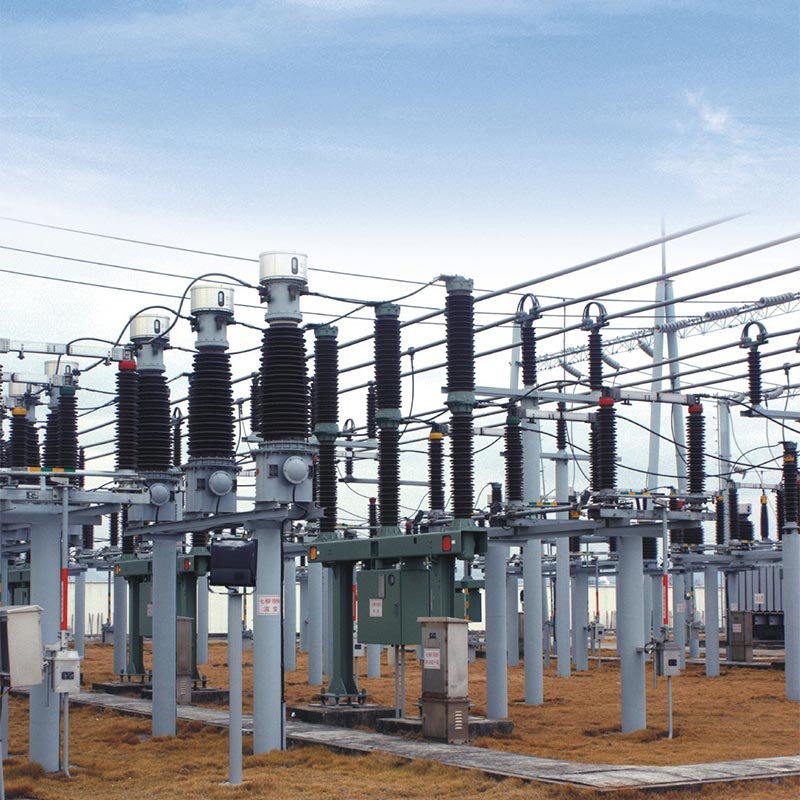

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: 1250A आणि 2000A डिस्कनेक्ट स्विचमधील मुख्य फरक काय आहेत?

A: मुख्य फरक म्हणजे रेटेड वर्तमान वहन क्षमता आहे. 1250A मध्यम-लोड 110kV साठी योग्य आहे सबस्टेशन, तर 2000A उच्च-वर्तमान मुख्य ट्रान्सफॉर्मर इनकमिंग आणि आउटगोइंग सर्किटसाठी योग्य आहे. द संरचना, इन्सुलेशन वर्ग आणि स्थापना परिमाणे मुळात समान आहेत.

Q2: हा 110kV 1250A 2000A डिस्कनेक्टर स्विच किनारी किंवा अत्यंत प्रदूषित भागात वापरता येईल का?

उ: होय. 31.5mm/kV च्या क्रीपेज अंतरासह प्रदूषण-विरोधी (W-प्रकार) उत्पादने उपलब्ध आहेत. ते वापरतात प्रदूषणविरोधी पोर्सिलेन इन्सुलेटर किंवा कंपोझिट इन्सुलेटर, आणि मीठ स्प्रे आणि धूळ गंजण्यास प्रतिरोधक असतात.

Q3: एक पुरवठादार म्हणून, Usune कोणते तांत्रिक समर्थन देऊ शकेल?

A: आम्ही निवड उपाय, प्रतिष्ठापन रेखाचित्रे, ऑन-साइट कमिशनिंग मार्गदर्शन आणि विनामूल्य दुरुस्ती प्रदान करू शकतो वॉरंटी कालावधी दरम्यान सेवा. पॉवरच्या वेळेची आवश्यकता पूर्ण करण्यासाठी मानक मॉडेल द्रुतपणे वितरित केले जातात ग्रिड प्रकल्प.
