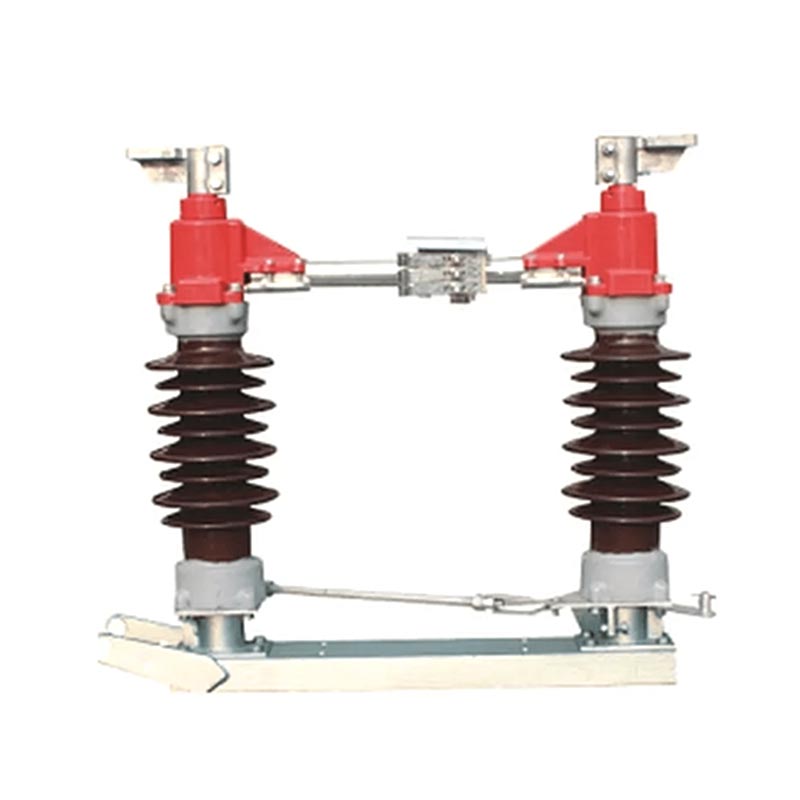

आउटडोअर सबस्टेशन डिस्कनेक्टर स्विच

Usune GW4 मालिका आउटडोअर सबस्टेशन डिस्कनेक्टर स्विच हे स्वतंत्रपणे विकसित केलेले मुख्य उत्पादन आहे आणि Usune द्वारे उत्पादित. 50Hz ची रेट केलेली वारंवारता आणि 35kV ते रेट केलेले व्होल्टेज असलेल्या AC सर्किटसाठी हे योग्य आहे 170kV. मुख्यतः विना-लोड परिस्थितीत सर्किट उघडण्यासाठी आणि बंद करण्यासाठी वापरला जातो, ही एक अपरिहार्य सुरक्षा आहे वीज पारेषण आणि वितरण प्रणालीमधील घटक. ते डेरिव्हेटिव्ह उत्पादनांसाठी मूलभूत एकक म्हणून देखील काम करू शकते त्याच मालिकेत, विविध प्रकल्प गरजा पूर्ण करण्यासाठी मजबूत विस्तारक्षमता ऑफर करते.

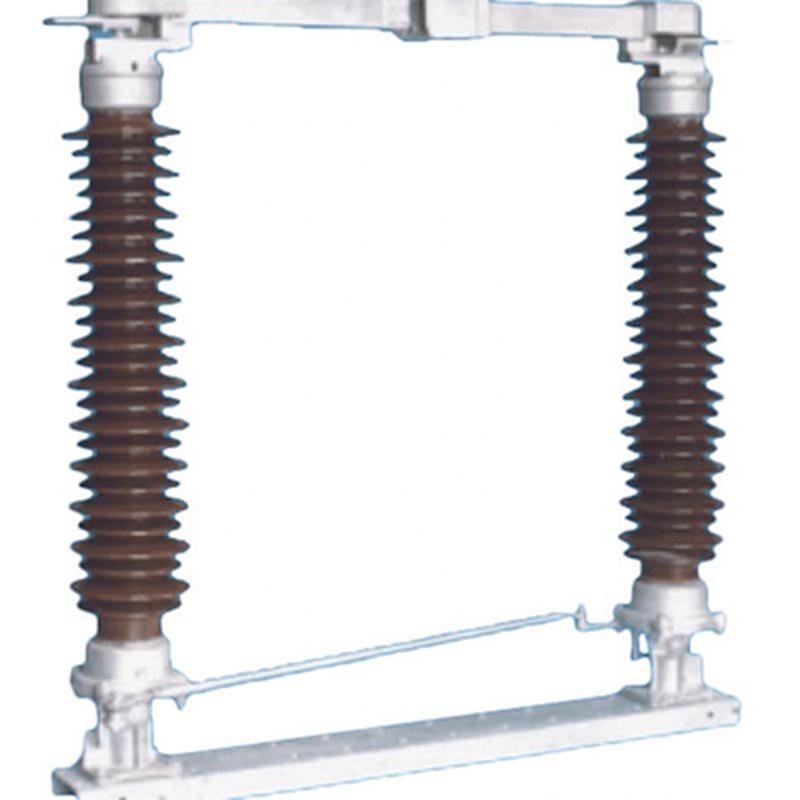

आउटडोअर सबस्टेशन डिस्कनेक्टर स्विच स्थिर वैशिष्ट्यांसह आडव्या रोटरी स्विचिंग संरचना स्वीकारतो यांत्रिक कामगिरी, उच्च इन्सुलेशन पातळी, मजबूत प्रदूषण प्रतिरोध, आणि सोयीस्कर स्थापना आणि देखभाल हे प्रभावीपणे वीज पुरवठा वेगळे करते, विद्युत उपकरणांच्या देखभालीची सुरक्षितता सुनिश्चित करते आणि नो-लोड स्विचिंग ऑपरेशन्स पूर्ण करते, ते विविध कठोर बाह्य वातावरणासाठी योग्य बनवते जसे की उच्च उंची, कमी तापमान आणि प्रचंड प्रदूषण.

मुख्य उत्पादन कार्ये

1. पॉवर आयसोलेशन: देखभालीची सुरक्षितता सुनिश्चित करून पॉवर ग्रिडमधून उपकरणे प्रभावीपणे डिस्कनेक्ट करते कर्मचारी आणि उपकरणे;
2. दीर्घ-मुदतीची भार क्षमता: सतत वीज सुनिश्चित करून, विस्तारित कालावधीसाठी स्थिरपणे रेट केलेले लोड चालू ठेवू शकते पुरवठा
3. नो-लोड स्विचिंग: अनलोड केलेल्या लाईन्स आणि ट्रान्सफॉर्मरचे नो-लोड स्विचिंग तसेच बसबार स्विचिंग पूर्ण करते ऑपरेशन्स, पॉवर ग्रिडच्या लवचिक समायोजन गरजा पूर्ण करणे;
4. ग्राउंडिंग संरक्षण: विश्वसनीय सर्किट ग्राउंडिंग प्राप्त करण्यासाठी आवश्यकतेनुसार ग्राउंडिंग स्विचसह कॉन्फिगर केले जाऊ शकते, ऑपरेशनल सुरक्षा आणखी वाढवणे.

अनुपालन मानके

उत्पादनाची गुणवत्ता आणि ऑपरेशनल सुरक्षितता सुनिश्चित करण्यासाठी, Usune GW4 मालिका आंतरराष्ट्रीय स्तरावर काटेकोरपणे पालन करते IEC 62271-102 "हाय व्होल्टेज एसी डिस्कनेक्ट स्विचेस आणि ग्राउंडिंग स्विचेस" यासह अधिकृत मानके आणि IEC 60694 "उच्च व्होल्टेज स्विचगियर आणि कंट्रोलगियरसाठी सामान्य तांत्रिक परिस्थिती". कारखाना लागू करतो अ कठोर गुणवत्ता तपासणी प्रक्रिया. सोडण्यापूर्वी प्रत्येक उत्पादनाची सर्वसमावेशक कामगिरी चाचणी केली जाते सर्व पॅरामीटर्स मानक आवश्यकता पूर्ण करतात याची खात्री करण्यासाठी कारखाना.

उत्पादन तांत्रिक मापदंड Usune GW4 मालिकेत अनेक मॉडेल समाविष्ट आहेत जसे की GW4(A)-35(D)(W), GW4(A)-126(D)(W), आणि GW4(A)-170(D)(W), 630A ते 2500A पर्यंतचे रेट केलेले प्रवाह, भिन्न व्होल्टेज पातळी आणि लोडसाठी योग्य परिस्थिती मुख्य तांत्रिक मापदंड (मुख्य निर्देशक) खालीलप्रमाणे आहेत:

याव्यतिरिक्त, उत्पादने CS11, CS17D, आणि CS14G मॅन्युअल ऑपरेटिंग यंत्रणा आणि CJ2 इलेक्ट्रिकसह सुसज्ज आहेत ऑपरेटिंग यंत्रणा. सहाय्यक स्विच कॉन्फिगरेशन हे सुनिश्चित करण्यासाठी यंत्रणेच्या प्रकारानुसार ऑप्टिमाइझ केले जातात लवचिक आणि विश्वासार्ह ऑपरेशन.

मुख्य उत्पादन रचना

1. सीलबंद बेअरिंग हाउसिंग

डबल-सील केलेले डिझाइन, शाफ्ट असेंबली दोन रेडियल बॉल बेअरिंगद्वारे समर्थित आहे, प्रभावीपणे प्रतिबंधित करते ओलावा, धूळ आणि हानिकारक वायूंचा प्रवेश.

2. स्वयं-अभिनय संपर्क बोट

मधला संपर्क स्वयं-अभिनय संपर्क बोट वापरतो, स्प्रिंगची गरज काढून टाकतो. तो स्वतःवर अवलंबून असतो संपर्क पकडण्यासाठी लवचिकता, स्थिर संपर्क सुनिश्चित करणे आणि देखभाल खर्च कमी करणे.

3. इंटरलॉकिंग स्ट्रक्चर

मुख्य प्रवाहकीय सर्किट आणि ग्राउंडिंग स्विच इंटरलॉकिंग यंत्रणेसह सुसज्ज आहेत, याची खात्री करून जेव्हा मुख्य सर्किट बंद असते तेव्हा ग्राउंडिंग स्विच बंद होऊ शकत नाही आणि त्याउलट, चुकीचे कार्य रोखते.

4. लवचिक कनेक्शन

आउटगोइंग बेसच्या आत लवचिक कनेक्शन कंडक्टिव्ह रॉड आणि टर्मिनल प्लेटशी घट्टपणे निश्चित केले जाते. तेलमुक्त सेल्फ-लुब्रिकेटिंग बेअरिंग्स गुळगुळीत रोटेशन सुनिश्चित करतात आणि सेवा आयुष्य वाढवतात.

मुख्य वैशिष्ट्ये

1. व्यावसायिक डिझाइन + पेटंट संरक्षण

Usune कडे उच्च-व्होल्टेज इलेक्ट्रिकल उपकरणांच्या डिझाइनमध्ये अनेक वर्षांचा अनुभव असलेली व्यावसायिक R&D टीम आहे. द GW4 मालिका प्रवाहकीय घटक संरचनेने राष्ट्रीय उपयुक्तता मॉडेल पेटंट प्राप्त केले आहे. संपर्क बोट a वापरते उच्च सामर्थ्य, उच्च चालकता आणि उच्च लवचिकता असलेली नवीन सामग्री, स्प्रिंग गंज सारख्या समस्या टाळणे, उष्णता एनीलिंगमुळे क्लॅम्पिंग फोर्स कमी झाले आणि संपर्क प्रतिरोध वाढला.

2. परिपक्व कामगिरी + विश्वसनीय तंत्रज्ञान

परिपक्व उत्पादन तंत्रज्ञान आणि स्थिर कामगिरीसह GW4 मालिका अनेक वर्षांपासून बाजारात आहे. फिरणारे घटक देखभाल-मुक्त डिझाइन वैशिष्ट्यीकृत करतात आणि ट्रान्समिशन भाग स्टेनलेस स्टीलच्या जोडलेल्या पिनचा वापर करतात मोलिब्डेनम डायसल्फाइड युक्त नायलॉन बुशिंगसह. स्टीलचे घटक गुळगुळीत राहण्यासाठी हॉट-डिप गॅल्वनाइझिंग करतात ऑपरेशन आणि दीर्घकालीन गंज प्रतिबंध.

3. मानक अनुपालन + कठोर गुणवत्ता नियंत्रण

एक व्यावसायिक निर्माता म्हणून, Usune त्याच्या उत्पादन प्रक्रियेत आंतरराष्ट्रीय मानकांचे काटेकोरपणे पालन करते. द कच्च्या मालाच्या खरेदीपासून संपूर्ण प्रक्रियेवर देखरेख ठेवण्यासाठी कारखाना सर्वसमावेशक गुणवत्ता नियंत्रण प्रणालीचा अभिमान बाळगतो उत्पादन असेंबली आणि चाचणी करण्यासाठी. उत्पादनांनी असंख्य अधिकृत चाचण्या आणि प्रमाणपत्रे उत्तीर्ण केली आहेत आणि त्यांचे कामगिरी उद्योगात मोठ्या प्रमाणावर ओळखली जाते.

4. विश्वसनीय गुणवत्ता + सर्वसमावेशक सेवा

Usune ग्राहकांच्या समाधानाला प्राधान्य देते, सर्वसमावेशक-विक्री पूर्व सल्लामसलत, स्थापना मार्गदर्शन आणि विक्रीनंतरची देखभाल सेवा. उत्पादनांना दीर्घ सेवा आयुष्य आणि कमी देखभाल खर्च आणि कारखाना आहे ग्राहकांच्या समस्यांचे निराकरण करण्यासाठी विक्रीनंतरचे सर्वसमावेशक समर्थन प्रदान करते.

अनुप्रयोग पर्यावरण

Usune GW4 मालिका आउटडोअर सबस्टेशन डिस्कनेक्टर स्विच कठोर बाह्य वातावरणासाठी डिझाइन केलेले आहे, प्रदर्शन मजबूत पर्यावरणीय अनुकूलता. ऑपरेटिंग शर्तींनी खालील आवश्यकता पूर्ण केल्या पाहिजेत: उंची पेक्षा जास्त नाही 2000 मी; सभोवतालचे तापमान -40 ℃ ते +40 ℃; वाऱ्याचा वेग 34m/s पेक्षा जास्त नाही; भूकंपाची तीव्रता 8 अंशांपेक्षा जास्त नाही; आयसिंग जाडी 10 मिमी पेक्षा जास्त नाही; जड धूळ, रासायनिक गंज, मजबूत कंपन, आणि ज्वलनशील/स्फोटक धोके; आणि एक स्तर प्रतिष्ठापन पाया. जर वापरकर्त्याचे अनुप्रयोग वातावरण ओलांडत असेल तर वरील आवश्यकता, एक सानुकूलित समाधान Usune सह वाटाघाटी केली जाऊ शकते.

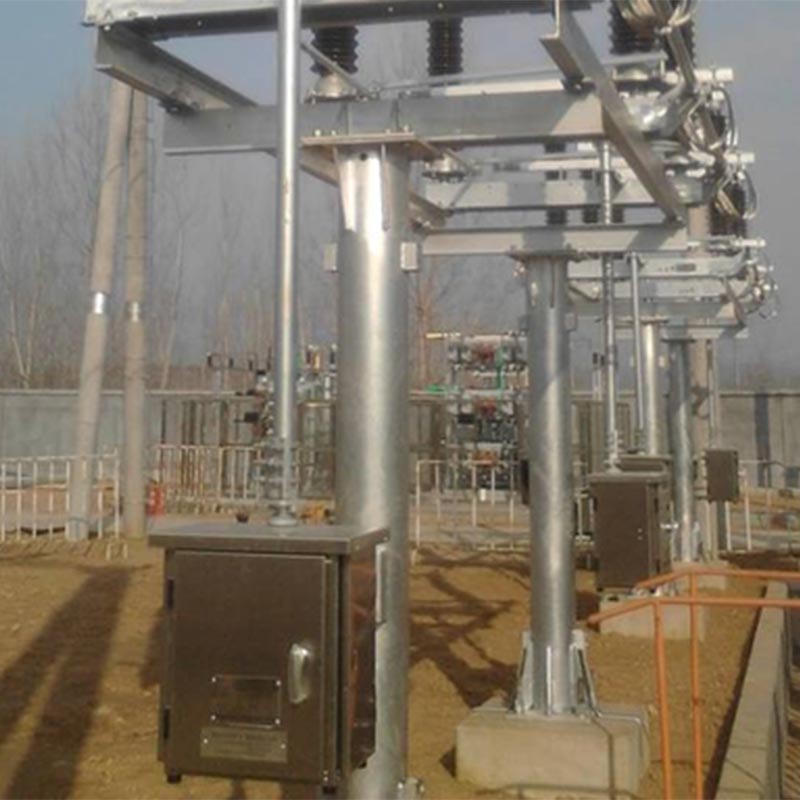

रिअल-वर्ल्ड ॲप्लिकेशन केस

प्रकल्पाचे नाव: उत्तर चीनमधील 110kV आउटडोअर सबस्टेशन नूतनीकरण प्रकल्प

प्रकल्पाची पार्श्वभूमी: हे सबस्टेशन उत्तर चिनी शहरात स्थित आहे, तीव्र हिवाळा अनुभवत आहे (किमान तापमान -35 डिग्री सेल्सियस) आणि वारंवार जोरदार वारे. मूळ डिस्कनेक्टर स्विच खराब कमी-तापमानामुळे ग्रस्त आहे प्रतिकार, अस्थिर ऑपरेशन आणि उच्च देखभाल खर्च. सर्वसमावेशक तुलना केल्यानंतर, प्रकल्प संघ Usune GW4-126(D)(W)/1250 आउटडोअर सबस्टेशन डिस्कनेक्टर स्विच निवडले. Usune एक संपूर्ण उत्पादन प्रदान केले संच आणि स्थापना मार्गदर्शन सेवा.

अर्ज परिणाम: उत्पादन सुरू झाल्यानंतर 3 वर्षे स्थिरपणे कार्यरत आहे, उत्कृष्ट प्रदर्शन कमी-तापमान प्रतिरोध आणि वारा प्रतिकार. त्याचे ओपनिंग आणि क्लोजिंग ऑपरेशन्स लवचिक आणि विश्वासार्ह आहेत. द सेल्फ-क्लीनिंग कॉन्टॅक्ट फंक्शन प्रभावीपणे धूळ आणि बर्फ साचल्यामुळे संपर्क बिघाडांना प्रतिबंधित करते आणि देखभाल-मुक्त डिझाइन सबस्टेशनच्या दैनंदिन देखभाल कार्याचा भार कमी करते. प्रकल्प मालक अत्यंत Usune उत्पादनांची कार्यक्षमता आणि विक्रीनंतरची सेवा ओळखते आणि दीर्घकालीन सहकार्यावर स्वाक्षरी केली आहे Usune शी करार, त्यानंतरच्या सबस्टेशन नूतनीकरण प्रकल्पांसाठी नियुक्त निर्माता म्हणून नियुक्त केले.

वारंवार विचारले जाणारे प्रश्न

Q1: Usune GW4 मालिका डिस्कनेक्टिंग स्विच वापरताना योग्यरित्या उघडणे किंवा बंद करणे अयशस्वी झाल्यास मी काय करावे?

A1: प्रथम, कनेक्टिंग रॉड विकृत आहे की नाही, सांधे सैल आहे की नाही, आणि क्लॅम्प सैल किंवा घसरलेला आहे. विकृत कनेक्टिंग रॉड बदलणे आवश्यक आहे; सैल सांधे आणि clamps असणे आवश्यक आहे मॅन्युअलमध्ये निर्दिष्ट केलेल्या टॉर्कनुसार टॉर्क रेंचसह घट्ट केले जाते (तक्ता 5 पहा). जर मॅन्युअल ऑपरेशन टॉर्क लक्षणीयरीत्या वाढतो, हे फिरणाऱ्या भागांवर वाळलेल्या वंगणामुळे किंवा गंजामुळे असू शकते. शाफ्ट पिन. सुरळीत ऑपरेशन सुनिश्चित करण्यासाठी फिरणारे भाग स्वच्छ आणि वंगण घालणे.

Q2: Usune GW4 मालिका डिस्कनेक्टिंग स्विचेससाठी देखभाल चक्र आणि मुख्य मुद्दे कोणते आहेत?

A2: उत्पादन देखभाल-मुक्त करण्यासाठी डिझाइन केलेले आहे, परंतु याची खात्री करण्यासाठी नियमित तपासणी आणि देखभाल करण्याची शिफारस केली जाते. दीर्घकालीन स्थिर ऑपरेशन: दर 2 वर्षांनी एक साधी ऑन-साइट तपासणी केली पाहिजे; सेवेबाहेर असताना, देखभाल दर 5 वर्षांनी किंवा प्रत्येक 2000 ऑपरेशन्स केली पाहिजे; प्रत्येक वेळी एक मोठी दुरुस्ती केली पाहिजे 10 वर्षे किंवा प्रत्येक 5000 ऑपरेशन्स. मुख्य देखभाल बिंदूंमध्ये हे समाविष्ट आहे: यांत्रिक भागांची अखंडता तपासणे आणि इन्सुलेटर, मुख्य प्रवाहकीय सर्किटचा प्रतिकार मोजणे, बोल्टची घट्टपणा तपासणे आणि चाचणी करणे सहाय्यक स्विचेस आणि इंटरलॉकिंग इलेक्ट्रिकल घटकांची ऑपरेटिंग स्थिती.

उत्पादन पुरवठा आणि ऑर्डर सूचना

1. उत्पादन पुरवठा पूर्णता: प्रत्येक Usune GW4 मालिका डिस्कनेक्ट स्विच आणि ग्राउंडिंग स्विच सोबत येतो उत्पादन प्रमाणपत्रासह, स्थापना उपकरणे आणि वापरकर्त्याने ऑर्डर केलेली ऑपरेटिंग यंत्रणा, स्थापना आणि ऑपरेशन मॅन्युअल, आणि गुळगुळीत स्थापना आणि वापर सुनिश्चित करण्यासाठी ऍक्सेसरी सूची.

2. ऑर्डर करण्याच्या सूचना ऑर्डर करताना, कृपया निर्दिष्ट करा: उत्पादनाचे मॉडेल, नाव, रेट केलेले वर्तमान, रेट केलेले व्होल्टेज, ए. ग्राउंडिंग स्विच कॉन्फिगर केले आहे (सिंगल ग्राउंडिंग/डबल ग्राउंडिंग); प्रकार, मॉडेल आणि ऑपरेटिंगचे नाव यंत्रणा इलेक्ट्रोमॅग्नेटिक लॉकचे वीज पुरवठा आणि व्होल्टेज रेटिंग (असल्यास); चे मॉडेल आणि कंट्रोल व्होल्टेज इलेक्ट्रिक ऑपरेटिंग मेकॅनिझम (असल्यास). विशेष तांत्रिक दस्तऐवज किंवा स्थापना उपकरणे आवश्यक असल्यास, कृपया ऑर्डर करताना निर्दिष्ट करा.

1. फिंगर टच बेस
2. बोट स्पर्श
3. चुंबकीय लॉक प्लेट
4. बोल्ट
5. संपर्क
आकृती 2 प्रबळ विद्युत संपर्क बिंदूंचे योजनाबद्ध आकृती

1. ग्राउंड चाकू स्थिर संपर्क डोके
2. संपर्क बोट
3. पोझिशनिंग प्लेट
4. ग्राउंड चाकू ट्यूब
आकृती 3 ग्राउंडिंग ट्यूब आणि पोझिशनिंग प्लेटच्या स्थितीचे योजनाबद्ध आकृती

आकृती 4 हॉस्टिंग डायग्राम
