Zhejiang Usune Electric Co., Ltd. R&D, डिझाइन, उत्पादन आणि विक्री एकत्रित करणारा एक व्यावसायिक कारखाना आहे. त्याचे मुख्य उत्पादनांमध्ये 12kV～245kV इनडोअर आणि आउटडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर्स, SF6 सर्किट ब्रेकर्स, लोड समाविष्ट आहेत स्विचेस आणि विविध डिस्कनेक्टिंग स्विचेस. हे दोन्ही पॉवर इंजिनीअरिंग प्रकल्पांसाठी एक विश्वसनीय व्यावसायिक पुरवठादार आहे देशांतर्गत आणि आंतरराष्ट्रीय स्तरावर.

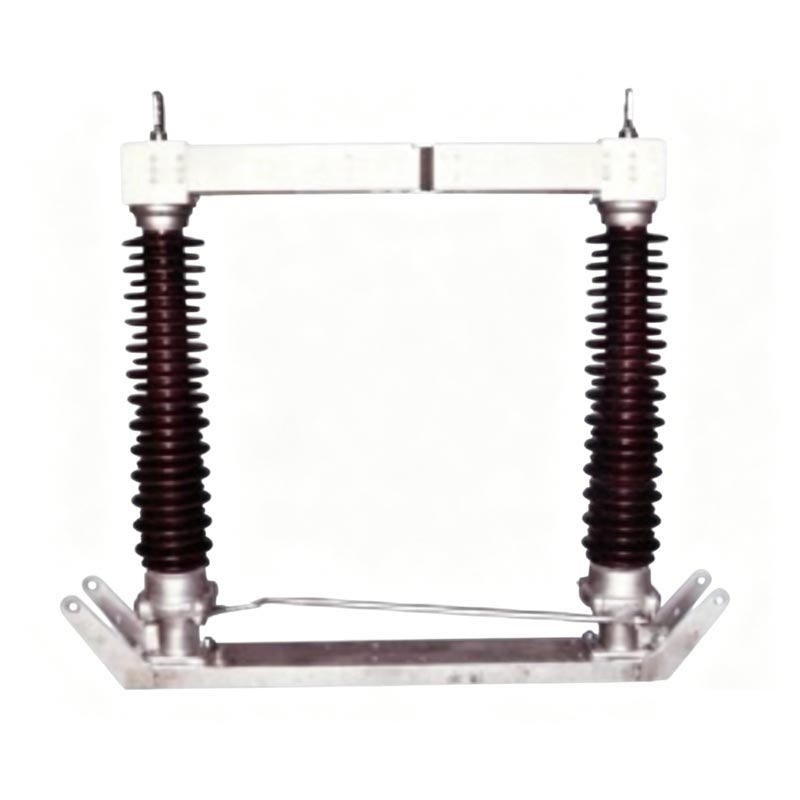

Usune Gw4 डिस्कनेक्ट स्विच विशेषतः तीन-फेज AC 50Hz/60Hz पॉवर सिस्टमसाठी डिझाइन केलेले आहे. त्याची प्राथमिक कार्य म्हणजे उच्च-व्होल्टेज सर्किट्स कनेक्ट करणे किंवा डिस्कनेक्ट करणे हे ऊर्जायुक्त, नो-लोड परिस्थितीत आणि दृश्यमान प्रदान करणे आहे बसबार, सर्किट ब्रेकर, ट्रान्सफॉर्मर आणि इतर उच्च व्होल्टेजच्या देखभालीसाठी इलेक्ट्रिकल आयसोलेशन क्लीयरन्स उपकरणे
-GB 1985-2004: AC उच्च व्होल्टेज डिस्कनेक्ट स्विचेस आणि ग्राउंडिंग स्विचेस
-IEC 62271-102: उच्च व्होल्टेज स्विचगियर आणि कंट्रोलगियर
-GB/T 11022: उच्च व्होल्टेज स्विचगियर आणि कंट्रोलगियरसाठी सामान्य तपशील
GW4 मालिका: डबल-पोस्ट इन्सुलेटर, क्षैतिज फिरणारे, व्यत्ययित प्रकार
1. डबल-पोस्ट इन्सुलेटर स्ट्रक्चर, दोन पोस्ट इन्सुलेटर प्रति फेज क्षैतिजरित्या 90° समकालिकपणे फिरतात.
2. मुख्य संपर्क मध्यभागी तुटलेले, चांदीचा मुलामा असलेले तांबे संपर्क, कमी संपर्क प्रतिकार आणि चांगली चालकता आहेत.
3. बेस हॉट-डिप गॅल्वनाइज्ड स्टीलचा बनलेला आहे, ज्यामध्ये सीलबंद बीयरिंग आहेत, गंज-प्रतिरोधक आणि टिकाऊ आहेत.
4. GW4 डिस्कनेक्ट स्विच हे एकल-बाजूचे किंवा दुहेरी बाजूचे ग्राउंडिंग स्विचेस, यांत्रिकीसह सुसज्ज केले जाऊ शकते.
ऑपरेशनल सुरक्षा सुनिश्चित करण्यासाठी इंटरलॉकिंग.
5. ऑपरेटिंग यंत्रणा मॅन्युअल (CS14G, CS17G) किंवा इलेक्ट्रिक (CJ6B, CJ11, XCJ-I) असू शकते.
| पॅरामीटर | तपशील |
| रेट केलेले व्होल्टेज | 126kV (110kV प्रणाली) |
| रेट केलेली वारंवारता | 50Hz |
| रेट केलेले वर्तमान | 630A, 1250A, 1600A, 2000A, 2500A |
| रेट केलेले शॉर्ट-टाईम स्टँड करंट (1s) | 31.5kA, 40kA, 50kA |
| रेट केलेले पीक वर्तमानाचा प्रतिकार करते | 80kA, 100kA, 125kA |
| 1 मिनिट ड्राय एसी विथस्टँड व्होल्टेज | - पृथ्वीकडे: 140kV- संपूर्ण ब्रेक: 160kV |
| ऑपरेशन तापमान | -40°C ते +40°C |
| उंची | ≤ 2000 मी |

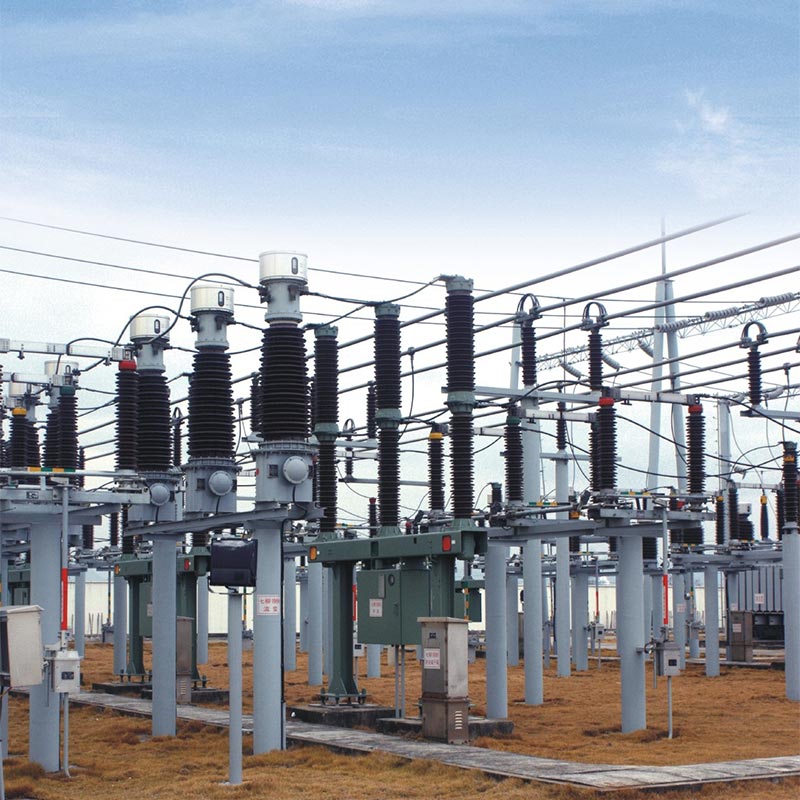

एक 110kV... पवन ऊर्जा उपकेंद्र प्रकल्प
हा प्रकल्प एका उत्तरेकडील प्रदेशात आहे ज्यामध्ये तापमानात लक्षणीय फरक आहे, ज्यासाठी उच्च उपकरणे आवश्यक आहेत विश्वसनीयता आणि थंड प्रतिकार. प्रकल्पाने इलेक्ट्रिकने सुसज्ज असलेले अनेक Usune GW4 डिस्कनेक्ट स्विचेस निवडले यंत्रणा आणि दुहेरी बाजूचे ग्राउंडिंग स्विच. कार्यान्वित झाल्यापासून अनेक वर्षांपासून, उपकरणे स्थिरपणे कार्यरत आहेत, विश्वसनीय यांत्रिक क्रिया आणि उत्कृष्ट गंज प्रतिकार, प्रभावीपणे सबस्टेशन देखभाल सुरक्षितता सुनिश्चित करणे आणि दैनंदिन ऑपरेशन कार्यक्षमता, वापरकर्त्याकडून उच्च प्रशंसा मिळवणे.
| आयटम | युनिट | पॅरामीटर्स | |||||
| रेट केलेले व्होल्टेज | kV | 40.5 | 72.5 | 126 | 145 | ||
| रेटेड इन्सुलेशन पातळी | 1 मिनिट पॉवर फ्रिक्वेंसी व्होल्टेज सहन करते (प्रभावी मूल्य) | जमिनीवर | kV | 95 | 160 | 230 | 275 |
| फ्रॅक्चर | kV | 118 | 200 | 230+70 | २७५+८५ | ||
| रेटेड लाइटनिंग आवेग विद्युत् प्रवाह (शिखर) सहन करते | जमिनीवर | kV | 185 | 350 | 550 | 650 | |
| फ्रॅक्चर | kV | 215 | 410 | ५५०+११० | ६५०+१२० | ||
| रेट केलेली वारंवारता | Hz | 50/60 | |||||
| रेट केलेले वर्तमान | A | ६३०~४००० | ६३०~४००० | ६३०~४००० | ६३०~४००० | ||
| रेट केलेले अल्प-वेळ वर्तमान सहन करते | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| रेट केलेले शिखर वर्तमान सहन करते | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| रेटेड शॉर्ट सर्किट कालावधी | चाकू/तलवार | s | ४/४ | ४/४ | 3/3 | 3/3 | |
| रेटेड यांत्रिक टर्मिनल लोड | क्षैतिज आणि अनुलंब | N | 1250 | 1250 | 1250 | 1250 | |
| क्षैतिज | N | 750 | 750 | 750 | 750 | ||
| अनुलंब बल | N | 1000 | 1000 | 1000 | 1000 | ||
| क्रिपेज अंतर | मिमी | 1013/1256 | १८१३/२२४८ | 3150/3906 | ३६५२/४४९५ | ||
| यांत्रिक जीवन | वेळा | 5000 | 5000 | 1000 | 5000 | ||
| मोटर ॲक्ट्युएटर | मॉडेल | सीजे | सीजे | सीजे | सीजे | ||
| मोटर व्होल्टेज | V | AC380, AC220, DC220, DC110 | |||||
| व्होल्टेज कंट्रोल लूप | V | AC380, AC220, DC220, DC110 | |||||
| गुण, बंद होण्याची वेळ | s | ७±१ | |||||
|
मानवी ॲक्ट्युएटर |
मॉडेल | CS14 CS17 | |||||
| इलेक्ट्रोमॅग्नेटिक लॉक व्होल्टेज | V | AC220, DC220, DC110 | |||||
• इन्सुलेटर: क्रॅक, नुकसान किंवा घाण नाही.
• संपर्क: स्वच्छ, चांदीचा मुलामा असलेला पृष्ठभाग अखंड.
• फास्टनर्स: सर्व बोल्ट घट्ट केले.
• यंत्रणा: गुळगुळीत रोटेशन; हलणारे भाग वंगण घालणे.
• इन्सुलेटर अनुलंबता: शिम्ससह समायोजित करा (प्रति स्थान कमाल 3 मिमी).
• थ्री-फेज सिंक्रोनाइझेशन: क्रँक-आर्म आणि लिंकेज रॉड्स समायोजित करा.
• संपर्क दाब: योग्य अंतर्भूत आणि दबाव सुनिश्चित करा.
• फक्त नो लोड अंतर्गत कार्य करा; सर्किट ब्रेकर उघडे असल्याची पुष्टी करा.
• मॅन्युअल ऑपरेशन: ऑपरेटिंग हँडल वापरा; जास्त शक्ती टाळा.
• मोटारीकृत ऑपरेशन: स्थानिक/रिमोट कंट्रोल वापरा; मॉनिटर स्थिती.
• इंटरलॉक: इंटरलॉक असल्यास सक्तीने ऑपरेशन करू नका.
• नियतकालिक दुरुस्ती: प्रत्येक 1-2 वर्षांनी.
• इन्सुलेटर आणि संपर्क स्वच्छ करा; औद्योगिक व्हॅसलीन लावा.
• बियरिंग्ज आणि ट्रान्समिशन भाग वंगण घालणे.
• सैल बोल्ट, जीर्ण संपर्क आणि इन्सुलेटरचे नुकसान तपासा.
• शॉर्ट सर्किट झाल्यानंतर: ताबडतोब तपासणी करा.
• ऑपरेट करू शकत नाही: इंटरलॉक, जाम लिंकेज किंवा मोटर फॉल्ट तपासा.
• असिंक्रोनस टप्पे: क्रॉस-लिंकेज रॉड्स समायोजित करा.
• संपर्क ओव्हरहाटिंग: स्वच्छ आणि पुन्हा घट्ट करा; चांदीचा मुलामा तपासा.
A: नाही. GW4 डिस्कनेक्ट स्विच फक्त अलगाव आणि व्होल्टेज अंतर्गत स्विचिंगसाठी योग्य आहे, फक्त-नो-लोड परिस्थिती यात चाप-विझविण्याची क्षमता नाही आणि लोड अंतर्गत ऑपरेशन करण्यास कठोरपणे प्रतिबंधित आहे. ते सर्किट ब्रेकरच्या संयोगाने वापरणे आवश्यक आहे.
A: यांत्रिक इंटरलॉक एक सुरक्षित ऑपरेटिंग क्रम लागू करतो: मुख्य स्विच उघडा → ग्राउंडिंग स्विच बंद; ग्राउंडिंग स्विच उघडा → मुख्य स्विच बंद, गैरप्रकार रोखणे आणि देखभालीची सुरक्षा सुनिश्चित करणे कर्मचारी
A: मानक प्रकार ≤2000m ची उंची आणि -40℃ ते +40℃ तापमान असलेल्या वातावरणासाठी योग्य आहे. जे बहुतेक बाह्य सबस्टेशनच्या गरजा पूर्ण करू शकतात; विशेष उच्च-उंची किंवा जास्त प्रदूषित क्षेत्रांसाठी, प्रबलित इन्सुलेशन आणि अँटी-गंज उपाय सानुकूलित केले जाऊ शकतात.
