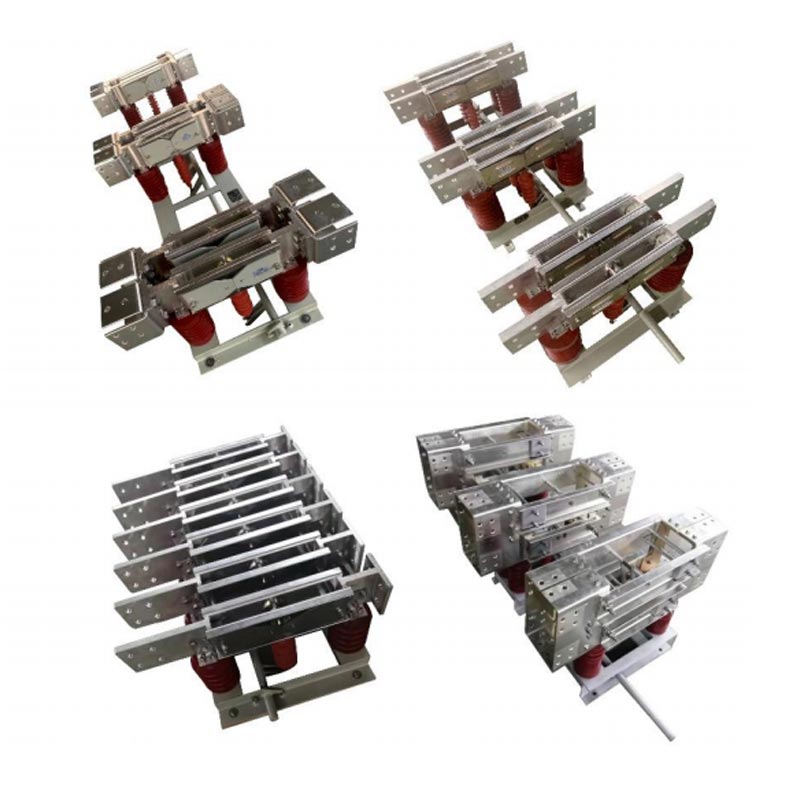

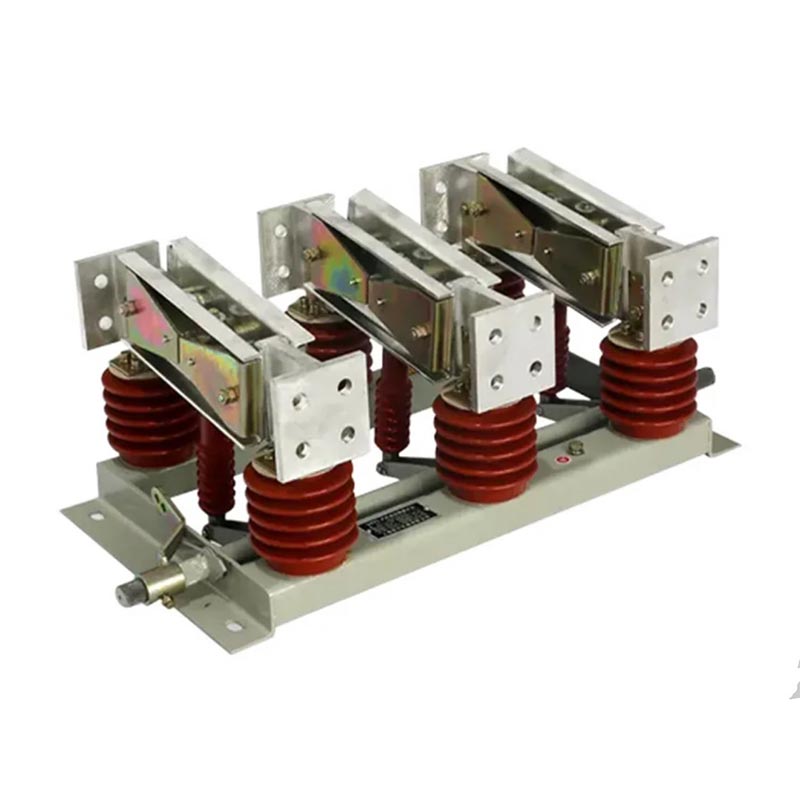

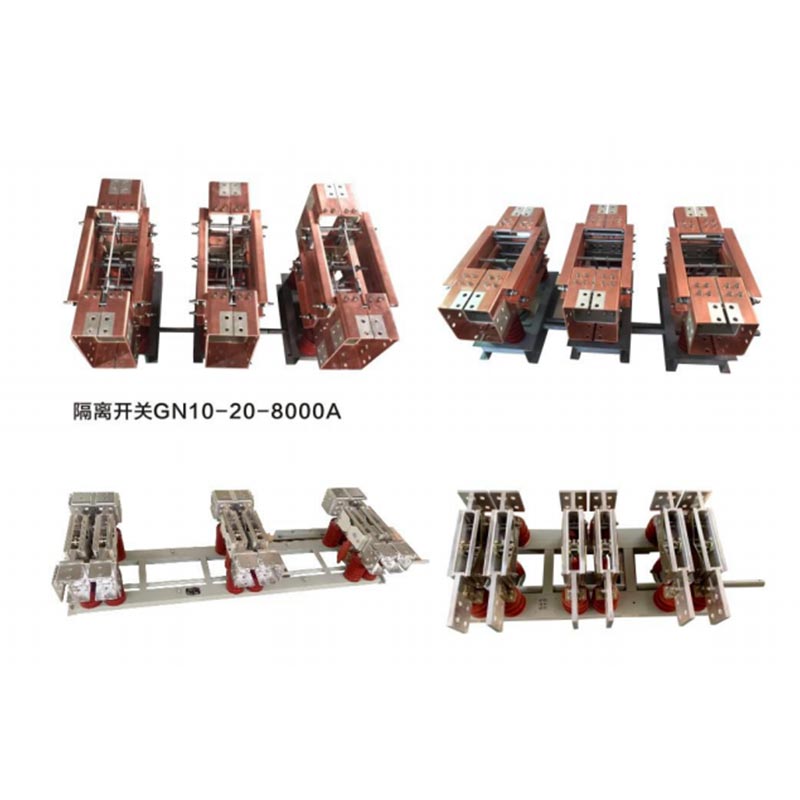

इनडोअर एअर आयसोलेशन स्विच

Usune GN मालिका इनडोअर एअर आयसोलेशन स्विच हे स्वतंत्रपणे विकसित केलेले कोर हाय-व्होल्टेज इलेक्ट्रिकल उत्पादन आहे. Zhejiang Usune Electric Co., Ltd., चीनमधील उच्च-व्होल्टेज इलेक्ट्रिकल उपकरणांचा एक प्रमुख पुरवठादार. समाकलित करणे नवीनतम घरगुती R&D तंत्रज्ञान आणि उत्पादन प्रक्रिया, हे विशेषतः उच्च-वर्तमानासाठी डिझाइन केलेले आहे मोठ्या पॉवर प्लांट्स आणि स्टील मिल्सच्या जनरेटर आउटलेट्सवरील ऑपरेटिंग परिस्थिती, बाजारातील अंतर भरून काढणे उच्च-कार्यक्षमता इनडोअर उच्च-वर्तमान डिस्कनेक्टिंग स्विचेस.

या स्विचमध्ये लवचिक स्ट्रक्चरल डिझाइन आहे, ज्यामुळे ते तीन स्वतंत्र सिंगल-पोलमध्ये एकत्र केले जाऊ शकते. युनिट्स किंवा वेगवेगळ्या अवकाशीय मांडणी आणि वापराच्या गरजा पूर्ण करण्यासाठी तीन-ध्रुव एकात्मिक उपकरण म्हणून कॉन्फिगर केलेले, साइट प्रतिष्ठापन गरजा अवलंबून. त्याचे मुख्य कार्य दरम्यान विश्वसनीय उर्जा अलगाव प्रदान करणे आहे विद्युत उपकरणे आणि प्रणालींची देखभाल. सर्किटमध्ये स्पष्ट ब्रेक तयार करून, ते सुरक्षिततेची खात्री देते देखभाल कर्मचारी आणि उपकरणांची अखंडता, उच्च-व्होल्टेजच्या मुख्य सुरक्षा अलगाव आवश्यकता पूर्ण करणे उर्जा प्रणाली.

उत्पादन डिझाइन आणि मॉडेल वर्णन

1. स्ट्रक्चरल डिझाइन फायदे

Usune GN मालिका वैज्ञानिकदृष्ट्या मजबूत स्ट्रक्चरल डिझाइनचा अवलंब करते, कॉम्पॅक्ट लेआउट आणि सोयीस्कर एकत्र करते ऑपरेशन थ्री-पोल इंटिग्रेटेड कॉन्फिगरेशन प्रभावीपणे इंस्टॉलेशन स्पेस वाचवते, तर स्वतंत्र सिंगल-पोल डिझाइन वैयक्तिक देखभाल आणि बदलण्याची सुविधा देते, उत्पादनाची लवचिकता वाढवते आणि देखभालक्षमता स्विच उत्कृष्ट चालकता सुनिश्चित करून उच्च-गुणवत्तेची प्रवाहकीय आणि इन्सुलेट सामग्री वापरते च्या दीर्घकालीन स्थिर ऑपरेशन आवश्यकतांची पूर्तता करून, इन्सुलेशन कार्यप्रदर्शन आणि सेवा जीवन सुधारत असताना घरातील उच्च-व्होल्टेज वातावरण.

2. मॉडेल कोड स्पष्टीकरण

Usune GN मालिका इनडोअर एअर आयसोलेशन स्विच मॉडेल क्रमांक प्रमाणित कोडिंग नियमांचे पालन करतात, ते स्पष्ट करतात आणि समजण्यास सोपे, ग्राहकांना त्यांच्या वास्तविक गरजांनुसार योग्य तपशील निवडण्याची परवानगी देते. ठराविक मॉडेल्स GN□--20DW/8000--80 आहेत. प्रत्येक कोडचे विशिष्ट अर्थ (डावीकडून उजवीकडे) खालीलप्रमाणे आहेत:

- G: डिस्कनेक्टिंग स्विच (मुख्य उत्पादन प्रकार, उत्पादनाचे पॉवर अलगावचे मुख्य कार्य दर्शविते)
- एन: इनडोअर प्रकार (उत्पादन इनडोअर इंस्टॉलेशनसाठी डिझाइन केलेले असल्याचे दर्शवते)
- □: डिझाईन अनुक्रमांक (एकाच मालिकेतील विविध डिझाइन आवृत्त्यांमध्ये फरक करते)
- 20: रेट केलेले व्होल्टेज (युनिट: kV, स्विच स्थिरपणे सहन करू शकणारे सर्वोच्च व्होल्टेज दर्शवते)
- डी: ग्राउंडिंगसह स्विच (देखभाल दरम्यान सुरक्षित डिस्चार्ज सुनिश्चित करण्यासाठी ग्राउंडिंग फंक्शनसह सुसज्ज)
- डब्ल्यू: प्रदूषण-विरोधी प्रकार (वर्धित प्रदूषण-विरोधी कार्यप्रदर्शन, उच्च सह कठोर घरातील वातावरणासाठी योग्य प्रदूषण पातळी)
- 8000: रेटेड करंट (युनिट: A, स्विच सतत टिकू शकणारा कमाल प्रवाह दर्शवितो)
- 80: रेट केलेले शॉर्ट-टाईम स्टँड करंट (युनिट: kA, स्विचद्वारे जास्तीत जास्त शॉर्ट-सर्किट करंट दर्शवते निर्दिष्ट वेळेत सहन करा)

तांत्रिक मापदंड

Usune व्यावसायिक अचूकतेच्या तत्त्वाचे पालन करते; जीएन मालिका इनडोअर एअर आयसोलेशन... स्विचचा अभिमान आहे विविध औद्योगिक परिस्थितींमध्ये विविध गरजा पूर्ण करण्यासाठी सर्वसमावेशक तांत्रिक मापदंड. सर्व पॅरामीटर्स पडतात मानकांचे पालन आणि स्थिर उत्पादन कार्यप्रदर्शन सुनिश्चित करण्यासाठी कठोर कारखाना चाचणी आणि पडताळणी:

- व्होल्टेज रेटिंग: 12kV, 20kV, 35kV (विविध उच्च-व्होल्टेज पॉवर सिस्टम कॉन्फिगरेशनसाठी तीन वैशिष्ट्ये)
- वर्तमान रेटिंग: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (उच्च प्रवाहासाठी आठ वैशिष्ट्य जनरेटर आउटपुटवरील परिस्थिती)
- उत्पादन प्रकार: अनग्राउंड, सिंगल-ग्राउंडेड, थ्रू-वॉल प्रकार (वेगवेगळ्या इंस्टॉलेशनसाठी तीन प्रकार वातावरण आणि कार्यात्मक आवश्यकता)

वापर अटी

1. सभोवतालचे तापमान: -50℃～+50℃ (अत्यंत तापमान वातावरणात स्थिर ऑपरेशन)
2. उंची: ≤2000m (उंचीसाठी विनंती केल्यावर अनुकूलता वाढवता येते ≥2500m)
3. वाऱ्याचा दाब: ≤700Pa (वाऱ्याच्या वेगाच्या समतुल्य ≤34m/s, हवेशीर घरातील वातावरणासाठी योग्य)
4. भूकंपाची तीव्रता: ≤8 (मध्यम भूकंपाचा प्रभाव सहन करते, भूकंपप्रवण क्षेत्रात स्थिर ऑपरेशन सुनिश्चित करते क्षेत्र)
5. बर्फाची जाडी: ≤20mm (थंड घरातील वातावरणासाठी योग्य जेथे बर्फ करणे शक्य आहे)
6. प्रदूषण पदवी: वर्ग III, IV (प्रदूषण-पुरावा डिझाइन, जास्त धूळ असलेल्या घरातील वातावरणासाठी योग्य किंवा रासायनिक प्रदूषण)
7. स्थापना स्थान: ज्वलनशील आणि स्फोटक धोके, रासायनिक गंज आणि तीव्र कंपनांपासून मुक्त (वापरकर्ता आणि निर्माता यांच्यातील वाटाघाटीद्वारे विशेष वापराच्या अटी निश्चित केल्या जाऊ शकतात)

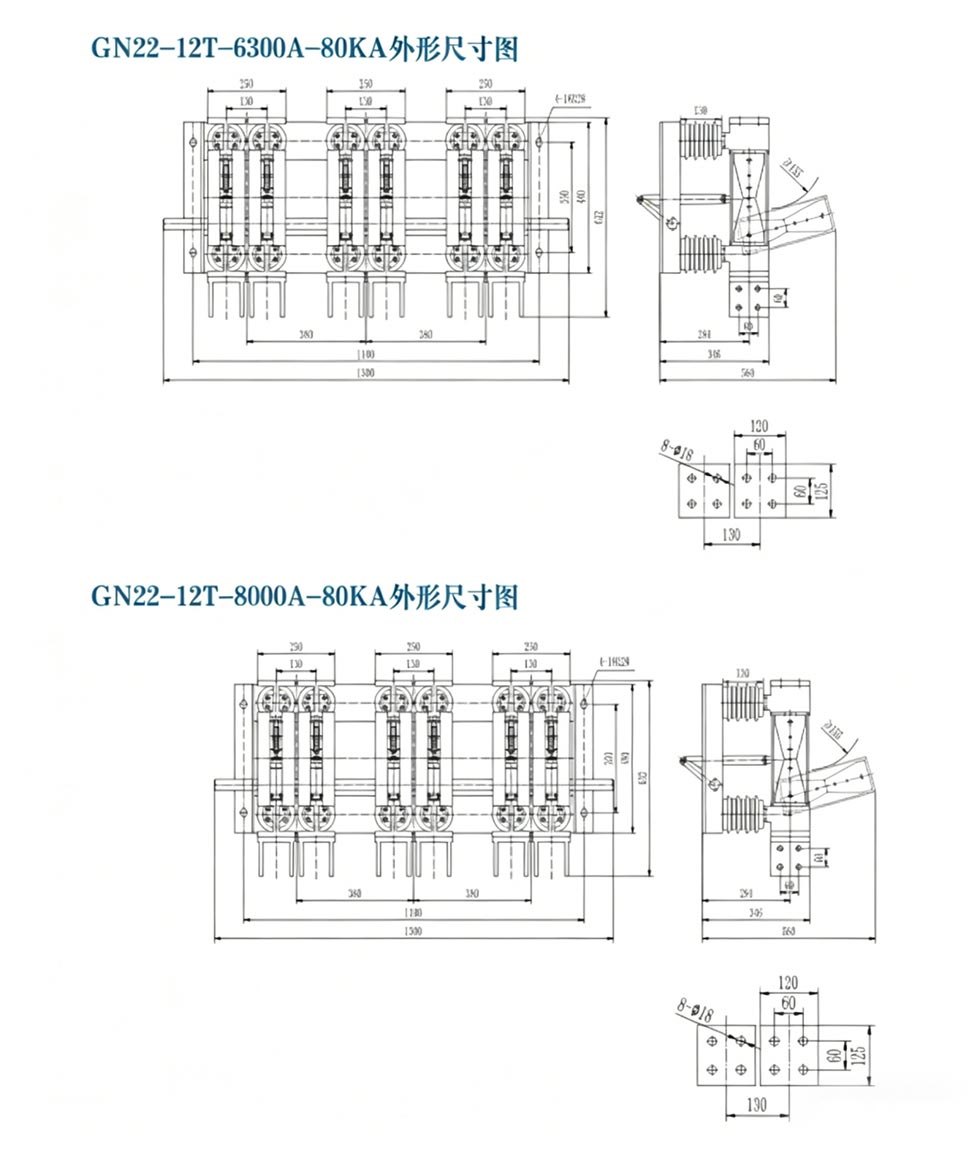

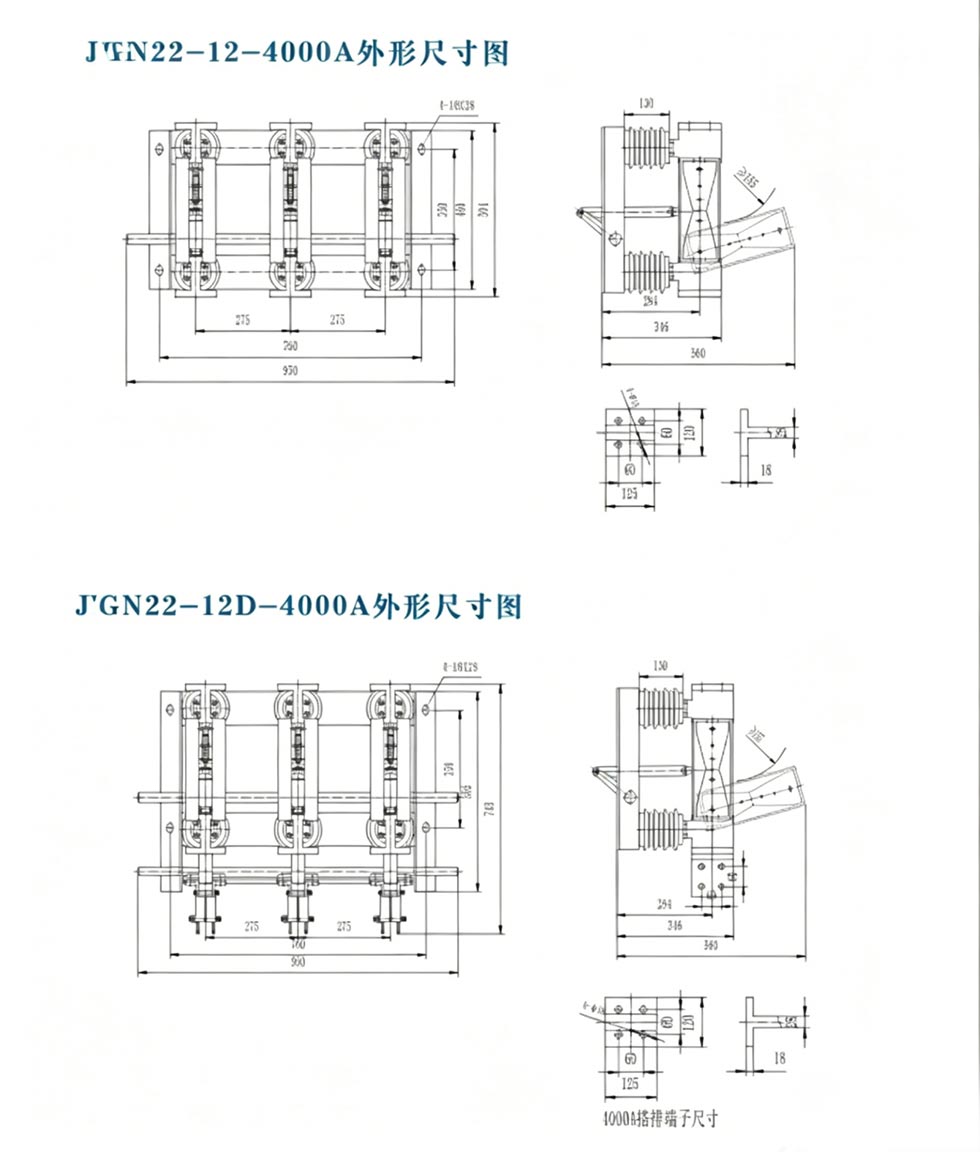

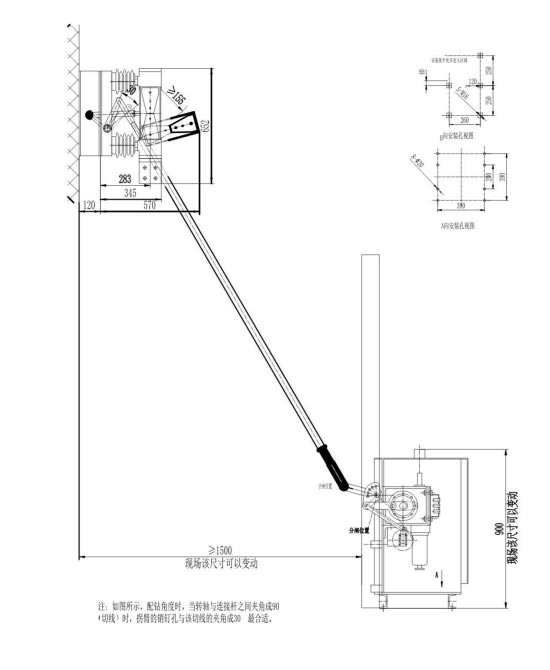

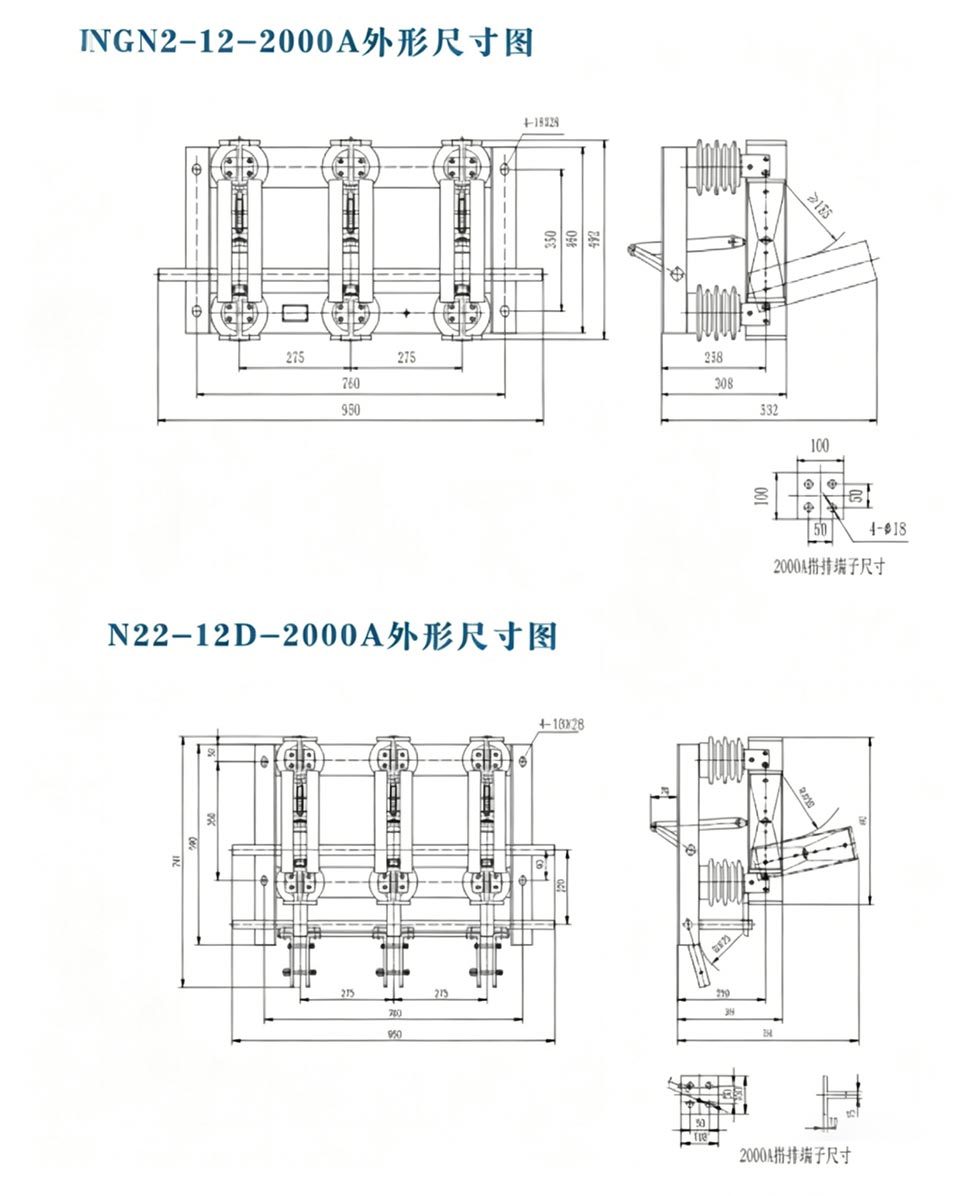

बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

रिअल-वर्ल्ड ॲप्लिकेशन केस

केस स्टडी: चीनमधील शेडोंग येथे कोळशावर चालणारा मोठा ऊर्जा प्रकल्प

2×600MW एवढी स्थापित क्षमता असलेल्या चीनच्या शेंडोंग प्रांतातील कोळशावर चालणाऱ्या मोठ्या ऊर्जा प्रकल्पासाठी जनरेटर युनिट्स आणि पॉवरची सुरक्षित देखभाल सुनिश्चित करण्यासाठी जनरेटर आउटलेटवर उच्च-करंट डिस्कनेक्ट स्विच प्रणाली सखोल तपास आणि तुलना केल्यानंतर, पॉवर प्लांटने Usune GN मालिका 20kV/8000A इनडोअर निवडली उच्च-व्होल्टेज डिस्कनेक्ट स्विच (ग्राउंडिंग स्विचसह, प्रदूषण-प्रूफ प्रकार). नियुक्त निर्माता म्हणून, Usune सानुकूलित स्थापना मार्गदर्शन आणि विक्रीनंतरची सेवा प्रदान करते. उत्पादन तीन वर्षांपासून स्थिरपणे कार्यरत आहे 2023 मध्ये त्याच्या तैनातीपासून वर्षे.

ऑपरेशन दरम्यान, स्विचने उच्च प्रवाह आणि कठोर घरातील वातावरणाची चाचणी (प्रदूषण पातळी IV) सहन केली खराब संपर्क किंवा इन्सुलेशन नुकसान यासारख्या कोणत्याही दोषांशिवाय. याने पॉवर आयसोलेशन कार्य प्रभावीपणे पूर्ण केले जनरेटर सेट देखभाल दरम्यान, देखभाल कर्मचाऱ्यांची सुरक्षितता आणि उर्जेचे सामान्य ऑपरेशन सुनिश्चित करणे वनस्पती ग्राहक उत्पादन कार्यप्रदर्शन आणि Usune च्या व्यावसायिक सेवेला उच्च मान्यता देतो आणि त्यावर स्वाक्षरी केली आहे Usune सह दीर्घकालीन सहकार्य करार, तो डिस्कनेक्टिंग स्विचेसचा पुरवठादार म्हणून नियुक्त करतो.

वारंवार विचारले जाणारे प्रश्न

Q1: Usune GN मालिका इनडोअर एअर आयसोलेशन स्विचचे मुख्य कार्य काय आहे आणि ते व्यत्यय आणण्यासाठी वापरले जाऊ शकते का? लोड करंट?

A1: मुख्य कार्य म्हणजे विद्युत उपकरणांच्या देखभालीदरम्यान विश्वसनीय उर्जा अलगाव प्रदान करणे आणि प्रणाली सर्किटमध्ये स्पष्ट ब्रेक तयार करून, ते देखभाल कर्मचाऱ्यांची आणि उपकरणांची सुरक्षा सुनिश्चित करते. ते हे उत्पादन पॉवर आयसोलेशन डिव्हाइस आहे, लोड डिस्कनेक्टर स्विच नाही यावर जोर देणे महत्त्वाचे आहे. ते करू शकत नाही लोड करंट किंवा शॉर्ट सर्किट करंटमध्ये व्यत्यय आणण्यासाठी वापरला जातो; जेव्हा सर्किट अनलोड केले जाते तेव्हाच ते ऑपरेट केले जाऊ शकते किंवा लोड करंट इतर स्विचिंग उपकरणांद्वारे व्यत्यय आणल्यानंतर.

Q2: Usune GN मालिका इनडोअर एअर आयसोलेशन स्विच विशिष्ट ऑन-साइट वापर अटी पूर्ण करण्यासाठी सानुकूलित केले जाऊ शकते?

A2: होय. एक व्यावसायिक निर्माता म्हणून, Usune कडे सर्वसमावेशक R&D आणि कस्टमायझेशन क्षमता आहेत. साठी विशेष वापर परिस्थिती असलेले वापरकर्ते (जसे की उंची ≥2500m, विशेष प्रदूषण पातळी, किंवा विशेष स्थापना जागेची आवश्यकता), आम्ही यावर आधारित उत्पादन डिझाइन आणि पॅरामीटर्स समायोजित करण्यासाठी सखोल संवाद साधू शकतो साइटवरील वास्तविक परिस्थिती, सानुकूलित उपाय प्रदान करते. द्वारे विशेष वापर अटी निर्धारित केल्या जातात उत्पादन साइटवर काम करण्यासाठी योग्य आहे याची खात्री करण्यासाठी वापरकर्ता आणि निर्माता यांच्यात वाटाघाटी पर्यावरण आणि वास्तविक गरजा.
