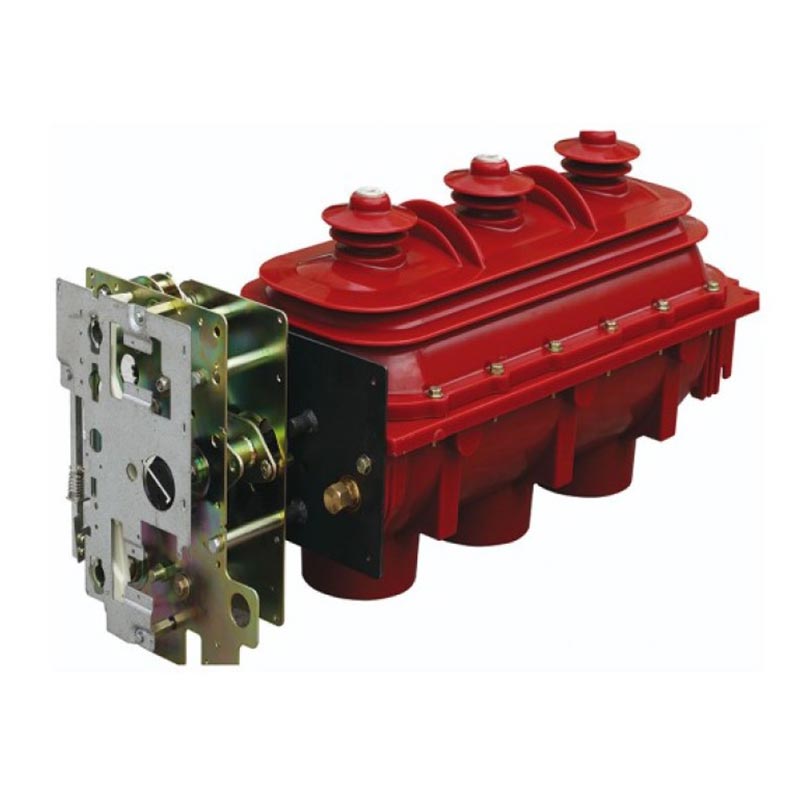

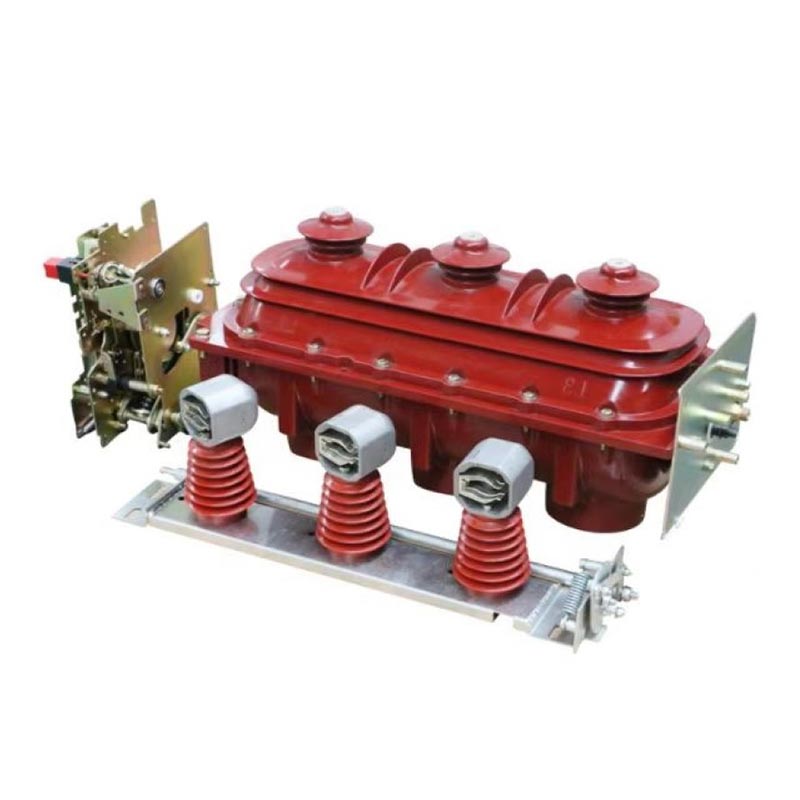

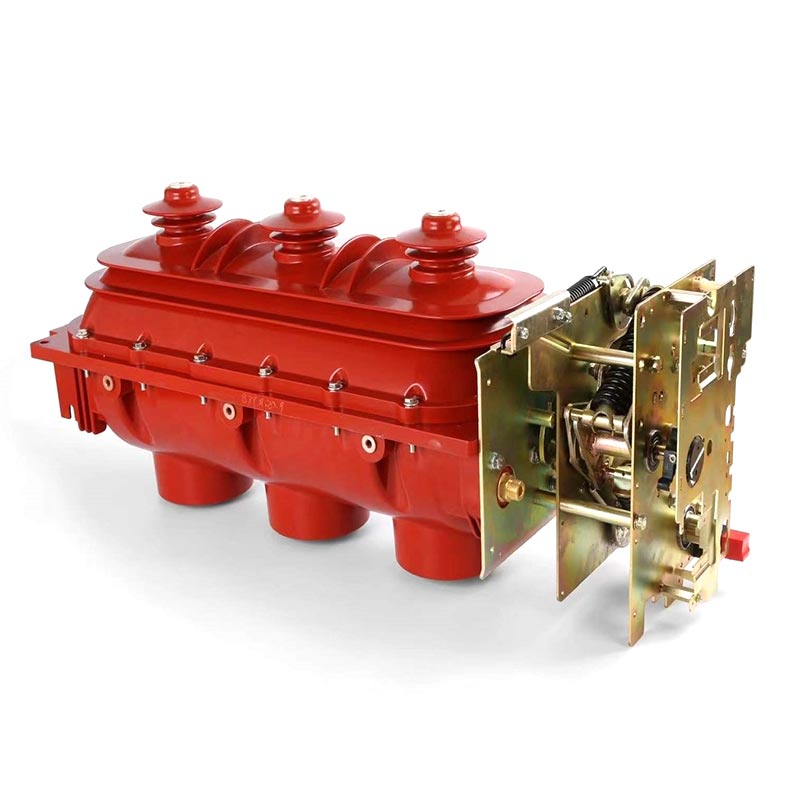

Rmu लोड ब्रेक स्विच

Usune RMU लोड ब्रेक स्विचमध्ये प्रामुख्याने तीन प्रकारची स्वतंत्रपणे विकसित उत्पादने समाविष्ट आहेत: इनडोअर एसी उच्च-व्होल्टेज SF6 लोड स्विचेस, लोड स्विच-फ्यूज संयोजन उपकरणे, आणि केबल-हेड माउंट केलेले लोड स्विचेस, FLN36-12D (लोड स्विच) आणि FLRN36-12D (लोड स्विच-फ्यूज कॉम्बिनेशन अप्लायन्स) मॉडेल कव्हर करणे. ही उत्पादने विविध वीज वितरण परिस्थितींच्या गरजा पूर्ण करू शकतात आणि विशेषतः कॉम्प्लेक्ससाठी योग्य आहेत चीनच्या उर्जा प्रणालीच्या ऑपरेशनल आवश्यकता. Zhejiang Usune Electric Co., Ltd. चे मुख्य उत्पादन म्हणून, हे कंपनीच्या आधुनिक कारखान्यात स्विचची निर्मिती केली जाते, संपूर्ण प्रक्रियेदरम्यान कठोर गुणवत्ता चाचणी केली जाते स्थिर आणि विश्वासार्ह कामगिरी सुनिश्चित करण्यासाठी.

मुख्य फायदे

1. Usune अनेक वर्षांपासून संशोधन आणि विकास आणि उच्च-व्होल्टेज विद्युत उपकरणांच्या निर्मितीमध्ये सखोलपणे गुंतलेले आहे, फील्ड अनुप्रयोगांमध्ये समृद्ध अनुभव जमा करणे. RMU लोड ब्रेक स्विच मोठ्या प्रमाणावर हजारो मध्ये वापरले गेले आहे विविध वातावरणात त्याची अनुकूलता आणि विश्वासार्हता सत्यापित करून देशांतर्गत आणि आंतरराष्ट्रीय स्तरावर प्रकल्प.

2. RMU लोड ब्रेक स्विच स्वतंत्रपणे Usune च्या व्यावसायिक R&D टीमने विकसित केले आहे, प्रगत अवशोषित परदेशी तंत्रज्ञान आणि चीनच्या पॉवर सिस्टमच्या वास्तविक वैशिष्ट्यांनुसार त्याचे डिझाइन ऑप्टिमाइझ करणे. त्याची चाप विझवण्याचे तत्व, स्ट्रक्चरल डिझाइन आणि कार्यप्रणाली या सर्व गोष्टींमध्ये सखोल व्यावसायिक कौशल्य प्रतिबिंबित करते उच्च-व्होल्टेज स्विचगियरचे क्षेत्र.

3. उत्पादनाने प्रकारच्या चाचण्यांचा संपूर्ण संच उत्तीर्ण केला आहे आणि त्याचे कार्यप्रदर्शन GB 3804, GB 16926, IEC चे पूर्णपणे पालन करते 60265, आणि IEC 60420 मानके, त्याचे तांत्रिक अधिकार आणि अनुपालन दर्शवितात.

4. विशेष डायनॅमिक आणि स्टॅटिक सीलिंग स्ट्रक्चरचा वापर करून, ते उत्कृष्ट सीलिंग कार्यप्रदर्शन आणि सुसज्ज आहे रिअल-टाइम मॉनिटरिंगसाठी व्हिज्युअल प्रेशर गेजसह. विश्वसनीय यांत्रिक इंटरलॉक ऑपरेशनल सुरक्षितता सुनिश्चित करतात. म्हणून एक व्यावसायिक निर्माता, Usune ग्राहकांचा विश्वास आणखी वाढवून सर्वसमावेशक विक्री-पश्चात सेवा प्रदान करते.

स्ट्रक्चरल वैशिष्ट्ये

1. लोड स्विच आणि एकत्रित विद्युत उपकरणांमध्ये युनिफाइड इन्सुलेटेड हाउसिंग, स्विच बॉडी, स्प्रिंग यांचा समावेश आहे ऑपरेटिंग यंत्रणा, फ्यूज होल्डर आणि फ्यूज ट्रिपिंग सिस्टम. केबल-हेड माउंट केलेले लोड स्विचेस सुसज्ज आहेत a समर्पित पृथक् गृहनिर्माण आणि एक सार्वत्रिक स्प्रिंग ऑपरेटिंग यंत्रणा.

2. सीलबंद, गॅसने भरलेली आतील पोकळी तयार करण्यासाठी वरच्या आणि खालच्या घरांना इपॉक्सी रेजिनने टाकले जाते. च्या रोटेशन सामान्य हालचाल संपर्क तीन स्थिती प्राप्त करतो: "बंद करणे," "उघडणे," आणि "ग्राउंडिंग," लवचिक आणि सुनिश्चित करणे विश्वसनीय स्विचिंग.

3. मेकॅनिझम बॉक्सचा पुढचा भाग SF6 प्रेशर गेज आणि पोझिशन इंडिकेटरसह सुसज्ज आहे. पद अचूक आणि विश्वासार्ह संकेताची खात्री करून, मूव्हिंग कॉन्टॅक्ट ड्राइव्ह शाफ्टशी निर्देशक थेट जोडलेला आहे.

4. घराच्या मागील बाजूस प्रेशर रिलीफ पोर्ट आहे. एखाद्या दोषामुळे अंतर्गत अतिदाब झाल्यास, गॅस मागे सोडला जातो, फॉरवर्ड इजेक्शन रोखतो आणि कर्मचारी सुरक्षितता सुनिश्चित करतो.

5. लोड स्विच आणि ग्राउंडिंग स्विच आणि दरम्यान विश्वसनीय यांत्रिक इंटरलॉक प्रदान केले जातात ग्राउंडिंग स्विच आणि समोरचा दरवाजा (पॅनल मॅचिंग) चुकीच्या ऑपरेशनचा धोका टाळण्यासाठी.

6. केबल-टर्मिनल माउंट केलेले लोड स्विचेस अँटी-टच फ्रंट केबल कनेक्टरसह सुसज्ज आहेत, उच्च-व्होल्टेजला समर्थन देतात इनकमिंग आणि आउटगोइंग दोन्ही टोकांवर केबल कनेक्शन, आणि विशेषतः केबल शाखा/जंक्शनसाठी डिझाइन केलेले आहेत बॉक्स

चाप विझवण्याचे तत्व

आरएमयू लोड ब्रेक स्विच चाप-विझवण्याचे माध्यम म्हणून SF6 गॅसचा वापर करते, उत्कृष्ट चाप-विझवण्याचे प्रदर्शन करते कामगिरी जेव्हा स्विच विद्युतप्रवाह खंडित करतो, तेव्हा हलणारे आणि स्थिर संपर्क वेगळे होतात, एक चाप तयार करतात. कायमस्वरूपी चुंबकीय क्षेत्राद्वारे चालविलेले, चाप संपर्कांभोवती वेगाने फिरते, जलद डीआयनीकरण साध्य करते आणि सध्याच्या शून्य क्रॉसिंग बिंदूवर थंड करणे, विझवणे; ब्रेकिंग केल्यानंतर, उच्च पातळीसह दुहेरी-ब्रेक अंतर आयसोलेशन इन्सुलेशन तयार होते, परिणामी मजबूत ब्रेकिंग क्षमता, कमीतकमी संपर्क पोशाख आणि लांब विद्युत जीवन

ऑपरेटिंग यंत्रणा

1. टाइप II मॅन्युअल स्प्रिंग ऑपरेटिंग यंत्रणा

लोड स्विचचे स्विचिंग, क्लोजिंग, ओपनिंग आणि ग्राउंडिंग ऑपरेशन्ससाठी वापरले जाते. वरच्या ऑपरेटिंग भोक नियंत्रण ग्राउंडिंग स्विच आणि लोअर ऑपरेटिंग होल लोड स्विच नियंत्रित करते; बंद केल्यानंतर, ट्रिप वसंत ऋतु समकालिकपणे ऊर्जा साठवते आणि ट्रिप केवळ मॅन्युअल बटण किंवा फ्यूज सिग्नलद्वारे सोडली जाऊ शकते.

2. प्रकार II इलेक्ट्रिक स्प्रिंग ऑपरेटिंग यंत्रणा

मॅन्युअल मेकॅनिझमवर आधारित, हे डिझाइन मोटर एनर्जी स्टोरेज डिव्हाइस आणि ट्रिप कॉइल जोडते. मॅन्युअल आणि इलेक्ट्रिक ऑपरेशन स्वतंत्र आहेत आणि एकमेकांमध्ये हस्तक्षेप करत नाहीत. हे रिमोट कंट्रोल आणि ऑपरेटिंगला समर्थन देते व्होल्टेजमध्ये AC220V, DC220V, DC110V आणि DC48V समाविष्ट आहे.

ऑपरेटिंग अटी

1. सामान्य ऑपरेटिंग अटी

- सभोवतालचे तापमान: −25 °C ~ +40 °C
- उंची: 2000m पेक्षा जास्त नाही
- आर्द्रता: दैनिक सरासरी सापेक्ष आर्द्रता ≤95%; मासिक सरासरी सापेक्ष आर्द्रता ≤90%; दररोज सरासरी पाण्याची वाफ दबाव ≤2.2kPa; मासिक सरासरी पाण्याची वाफ दाब ≤1.8kPa
- सभोवतालची हवा लक्षणीय धूळ, धूर, संक्षारक/ज्वलनशील वायू, बाष्प आणि मीठ स्प्रे प्रदूषणापासून मुक्त
- बाह्य कंपन आणि भूकंपाचा हस्तक्षेप नगण्य आहे
- दुय्यम सर्किट प्रेरित इलेक्ट्रोमॅग्नेटिक हस्तक्षेप मोठेपणा ≤1.6kV

2. विशेष ऑपरेटिंग अटी

GB/T 11022-1999 नुसार "उच्च व्होल्टेज स्विचगियर आणि कंट्रोलगियर मानकांसाठी सामान्य तांत्रिक आवश्यकता", स्विच सामान्य परिस्थितीत ऑपरेट केले पाहिजे; वास्तविक ऑपरेटिंग परिस्थिती सामान्य श्रेणीपासून विचलित झाल्यास (जसे की 2000m पेक्षा जास्त उंची, जास्त तापमान, उच्च आर्द्रता आणि सहज संक्षेपण इ.), वापरकर्त्याला आवश्यक आहे. निर्मात्याशी करार करण्यासाठी.

मुख्य तांत्रिक मापदंड

फ्यूज तांत्रिक मापदंड

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वास्तविक अर्ज प्रकरणे

केस 1: हांगझोऊ, चीनमधील निवासी समुदायामध्ये वीज वितरण प्रकल्प हा एक मोठा निवासी समुदाय Hangzhou, वीज पुरवठा स्थिरता आणि सुरक्षिततेसाठी उच्च आवश्यकतांसह, Usune FLRN36-12D लोड ब्रेक निवडले स्वीच-फ्यूज संयोजन उपकरण तुलना केल्यानंतर त्याचे कोर पॉवर वितरण उपकरण म्हणून. मध्ये स्थापित केले कम्युनिटीचे सबस्टेशन, ते 8 निवासी लोकांसाठी पॉवर लाईन्स स्विचिंग आणि संरक्षणासाठी जबाबदार आहे इमारती (1200 घरे). 2024 मध्ये सुरू झाल्यापासून, उपकरणे 12 महिन्यांहून अधिक काळ स्थिरपणे कार्यरत आहेत कोणत्याही ट्रिपिंग किंवा पॉवर आउटेजशिवाय. त्याची विश्वसनीय इंटरलॉकिंग डिझाइन आणि SF6 चाप-विझवण्याची कार्यक्षमता रहिवाशांचे सामान्य जीवन सुनिश्चित करून, फॉल्ट करंट्समुळे होणारी वीज गळती प्रभावीपणे प्रतिबंधित करते. साठी पुरवठादार म्हणून हा प्रकल्प, Usune ने ऑन-साइट इन्स्टॉलेशन मार्गदर्शन आणि नियमित देखभाल सेवा प्रदान केल्या, उच्च प्रशंसा मिळवली समुदाय मालमत्ता व्यवस्थापन आणि रहिवाशांकडून.

वारंवार विचारले जाणारे प्रश्न

Q1: Usune RMU लोड ब्रेक स्विच कोणत्या मानकांची पूर्तता करते आणि त्याच्या विश्वसनीय कामगिरीची हमी कशी दिली जाते?

A1: उत्पादनाने प्रकारच्या चाचण्यांचा संपूर्ण संच उत्तीर्ण केला आहे आणि त्याचे कार्यप्रदर्शन GB 3804 "3kV～63kV AC चे पूर्णपणे पालन करते हाय व्होल्टेज लोड ब्रेक स्विच", जीबी 16926 "हाय व्होल्टेज लोड ब्रेक स्विच-फ्यूज कॉम्बिनेशन अप्लायन्स", आणि IEC 60265 आणि IEC 60420 मानके. शिवाय, कठोर गुणवत्ता नियंत्रणासह, उत्पादन स्वतंत्रपणे Usune द्वारे विकसित केले आहे कच्च्या मालाच्या खरेदीपासून फॅक्टरी उत्पादन आणि चाचणीपर्यंतच्या संपूर्ण प्रक्रियेत. त्याची अद्वितीय गतिशीलता आणि स्टॅटिक सीलिंग स्ट्रक्चर, रिअल-टाइम प्रेशर मॉनिटरिंग आणि विश्वसनीय मेकॅनिकल इंटरलॉक हे सर्व दीर्घकालीन सुनिश्चित करतात स्थिर ऑपरेशन.

Q2: Usune RMU लोड ब्रेक स्विच उच्च उंची आणि उच्च आर्द्रता यासारख्या विशेष वातावरणात वापरता येईल का?

A2: उत्पादन सामान्य ऑपरेटिंग परिस्थितीशी सुसंगत होण्यासाठी डिझाइन केले आहे (उंची ≤ 2000m, तापमान −25 °C ~ +40 °C, इ.). वास्तविक ऑपरेटिंग परिस्थिती सामान्य श्रेणीपासून विचलित झाल्यास (उदा. 2000m पेक्षा जास्त उंची, जास्त तापमान, उच्च आर्द्रता आणि संक्षेपण), वापरकर्त्यांना निर्मात्याशी सल्लामसलत करणे आवश्यक आहे (झेजियांग उसुन इलेक्ट्रिक कं, लिमिटेड) आगाऊ. Usune ची व्यावसायिक R&D टीम विशिष्ट आधारावर सानुकूलित उपाय देऊ शकते स्थिर उत्पादन ऑपरेशन सुनिश्चित करण्यासाठी वातावरण.
