KYN61-40.5 इनडोअर मेटल-क्लड काढता येण्याजोगा एसी स्विचगियर यासाठी डिझाइन केले आहे 40.5kV, 50/60Hz थ्री-फेज AC पॉवर वितरण प्रणाली. ABB स्वीकारत आहे प्रमाणित बाह्यरेखा डिझाइन आणि मानवी-मशीन इंटरफेस संकल्पना, हे हाय-व्होल्टेज स्विचगियर सिद्ध KYN61 कंपार्टमेंट स्ट्रक्चरला एकत्र करते ABB-शैलीतील औद्योगिक स्वरूप आणि प्रगत ऑपरेशनल सुरक्षा वैशिष्ट्ये.
विश्वसनीय मध्यम-व्होल्टेज वीज वितरण अनुप्रयोगांसाठी डिझाइन केलेले, द KYN61-40.5 स्विचगियर उत्कृष्ट यांत्रिक शक्ती, इलेक्ट्रिकल प्रदान करते सबस्टेशन्स, पॉवर प्लांट्स आणि साठी कार्यप्रदर्शन आणि देखभाल सुविधा औद्योगिक ऊर्जा प्रणाली.
KYN61-40.5 स्विचगियरची कॅबिनेट बॉडी उच्च-गुणवत्तेचा वापर करून तयार केली जाते सीएनसी बेंडिंग तंत्रज्ञानाद्वारे प्रक्रिया केलेल्या ॲल्युमिनियम-झिंक लेपित स्टील प्लेट्स. द संरचना वेल्डिंगशिवाय उच्च-शक्तीच्या बोल्ट असेंबली पद्धतीचा अवलंब करते, याची खात्री करते उत्कृष्ट कॅबिनेट कडकपणा, मितीय अचूकता आणि दीर्घकालीन यांत्रिक स्थिरता.
मानक कॅबिनेट परिमाणे आहेत:

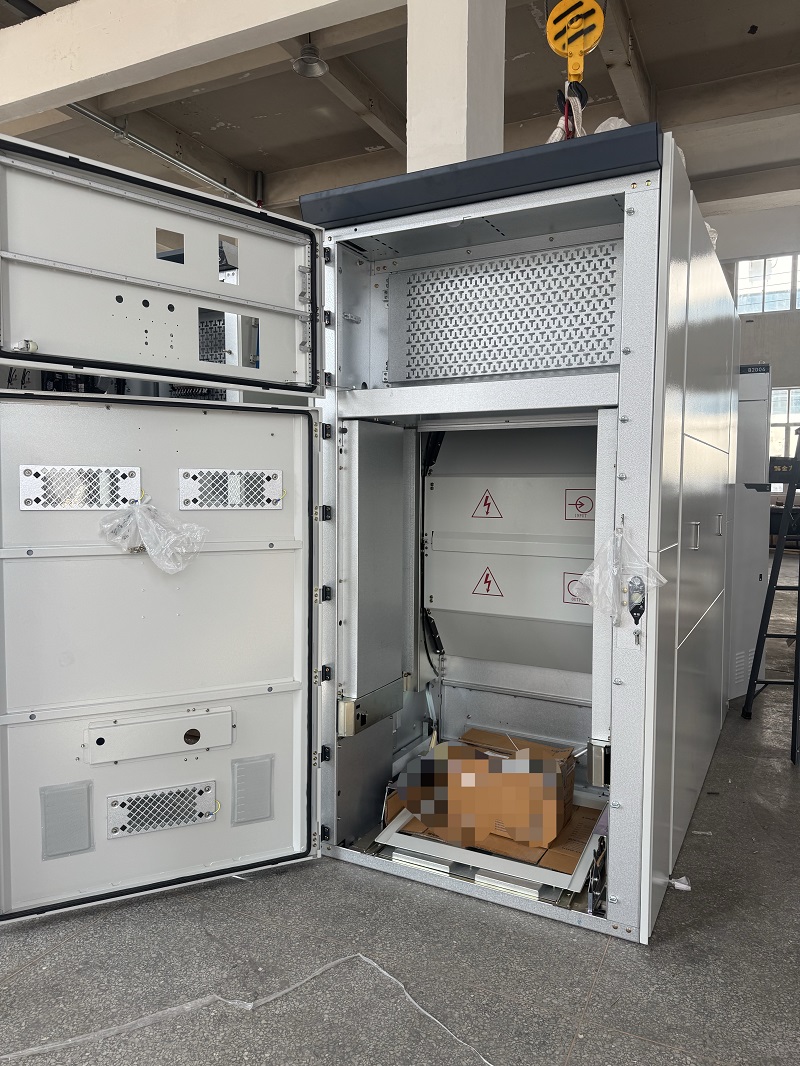

संलग्नक ग्राउंडेड मेटल विभाजनांद्वारे चार स्वतंत्र भागांमध्ये विभागले गेले आहे कप्पे:
प्रत्येक डब्यात प्रभावीपणे एक स्वतंत्र दबाव आराम चॅनेल आहे अंतर्गत चाप दाब सोडा आणि ऑपरेशनल सुरक्षितता सुधारा.
KYN61-40.5 स्विचगियरचा फ्रंट पॅनल एकात्मिक ऑपरेशन डिझाइनचा अवलंब करतो. इन्स्ट्रुमेंट व्ह्यूइंग विंडो, मेकॅनिकल ऑपरेटिंग हँडल, हँडकार्टची स्थिती सूचक, लॉकिंग यंत्रणा आणि चेतावणी लेबले स्पष्टपणे आणि व्यवस्थित मांडणी, ऑपरेटरला उपकरणांची स्थिती द्रुतपणे ओळखण्यास अनुमती देते.
ऑप्टिमाइझ्ड वेंटिलेशन ग्रिल्स देखभाल करताना कार्यक्षम उष्णता नष्ट करतात स्वच्छ आणि एकसमान कॅबिनेट देखावा. संलग्न संरक्षण रेटिंग पोहोचते IP4X, आणि संरक्षण पातळी IP2X आहे जेव्हा सर्किट ब्रेकर कंपार्टमेंट दरवाजा आहे उघडले
KYN61-40.5 स्विचगियर ABB HD4 आणि VD4-40.5 शी पूर्णपणे सुसंगत आहे काढता येण्याजोगे व्हॅक्यूम सर्किट ब्रेकर्स, तसेच ABB REF मालिका संरक्षण रिले. हे ABB-सुसंगत स्विचगियर आवश्यक असलेल्या प्रकल्पांसाठी एक आदर्श उपाय बनवते कॉन्फिगरेशन
पैसे काढता येण्याजोगे हँडकार्ट फ्लोअर-माउंटेड स्क्रू प्रोपल्शन यंत्रणा स्वीकारते, एबीबी व्हॅक्यूम सर्किटसाठी सुरळीत ऑपरेशन आणि उत्कृष्ट अदलाबदली प्रदान करणे तोडणारे संपूर्ण पाच-प्रतिबंध इंटरलॉकिंग सिस्टम यांत्रिक समाकलित करते आणि ABB सुरक्षा तर्क संकल्पनांनुसार विद्युत सुरक्षा संरक्षण कार्ये.
डिझाइन, इन्सुलेशन क्लिअरन्स, यांत्रिक संरचना आणि विद्युत कार्यप्रदर्शन KYN61-40.5 चे स्विचगियर आंतरराष्ट्रीय मानकांचे पालन करतात यासह:
स्विचगियर तापमान वाढीच्या चाचण्यांसह प्रकल्प आवश्यकतांना समर्थन देते, शॉर्ट-सर्किट चाचण्या, आणि अंतर्गत चाप वर्गीकरण चाचण्या, ते बनवतात उच्च-व्होल्टेज वीज वितरण अनुप्रयोगांची मागणी करण्यासाठी योग्य.
स्विचगियर ABB-शैलीचे कॅबिनेट स्वरूप आणि प्रमाणित ऑपरेशन स्वीकारतो इंटरफेस डिझाइन, एक व्यावसायिक औद्योगिक देखावा प्रदान आणि सोयीस्कर ऑपरेशन अनुभव.
बोल्ट केलेले मॉड्यूलर असेंब्ली स्ट्रक्चर कॅबिनेट कडकपणा सुधारते, सुलभ करते स्थापना, आणि सुलभ देखभाल आणि भविष्यातील विस्तारास अनुमती देते.
ग्राउंडेड मेटल विभाजने विभक्त फंक्शनल कंपार्टमेंट तयार करतात, सुधारतात ऑपरेटर सुरक्षा आणि प्रभावी अंतर्गत चाप दबाव आराम संरक्षण प्रदान.
स्विचगियर विशेषतः ABB 40.5kV व्हॅक्यूम सर्किट ब्रेकरशी जुळण्यासाठी डिझाइन केलेले आहे आणि संरक्षण साधने, उत्कृष्ट अदलाबदल क्षमता आणि प्रणाली प्रदान करते एकीकरण
IP4X संलग्न संरक्षण आणि प्रगत सुरक्षा डिझाइनसह, KYN61-40.5 स्विचगियर सबस्टेशन, वीज निर्मिती सुविधा, औद्योगिक यासाठी योग्य आहे वनस्पती आणि इतर मध्यम-व्होल्टेज वितरण प्रकल्प.
KYN61-40.5 स्विचगियर मोठ्या प्रमाणावर वापरले जाते:
ABB-सुसंगत डिझाइनसह, मजबूत यांत्रिक बांधकाम, प्रगत सुरक्षितता संरक्षण, आणि IEC मानकांचे पालन, KYN61-40.5 स्विचगियर प्रदान करते मध्यम-व्होल्टेज वीज वितरण आवश्यकतांसाठी एक विश्वसनीय उपाय. ते वितरीत करते दीर्घ सेवा जीवन, सोयीस्कर देखभाल आणि गंभीर शक्तीसाठी स्थिर ऑपरेशन जगभरातील अनुप्रयोग.
