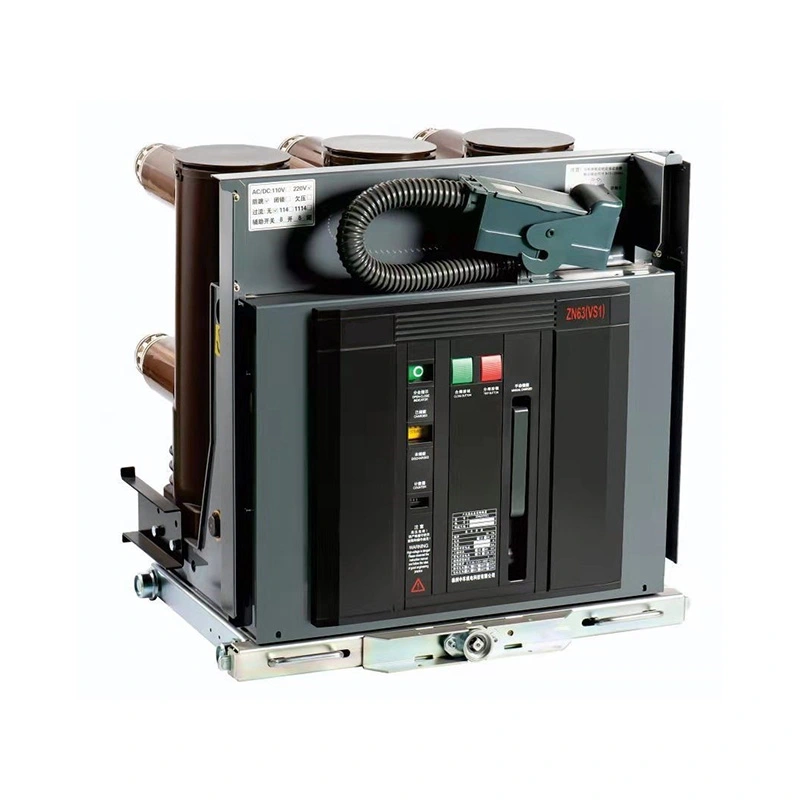

Usune 36 kV उच्च व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर वीज वितरण अनुप्रयोगांची मागणी करण्यासाठी डिझाइन केलेले आहे जेथे स्थिर व्यत्यय कामगिरी, लवचिक कॉन्फिगरेशन आणि विश्वसनीय नियंत्रण आवश्यक आहे. ऑप्टिमाइझ VS1 सह संरचना डिझाइन, प्रगत व्हॅक्यूम व्यत्यय तंत्रज्ञान, आणि पर्यायी बुद्धिमान संरक्षण कार्ये, द उत्पादन आधुनिक हाय-व्होल्टेज स्विचिंग सिस्टमसाठी एक विश्वासार्ह समाधान प्रदान करते.
उच्च-व्होल्टेज स्विचगियर प्रकल्पांसाठी, यांत्रिक परिमाणे आणि कॅबिनेट सुसंगतता या दरम्यान महत्त्वपूर्ण घटक आहेत उपकरणे निवड.

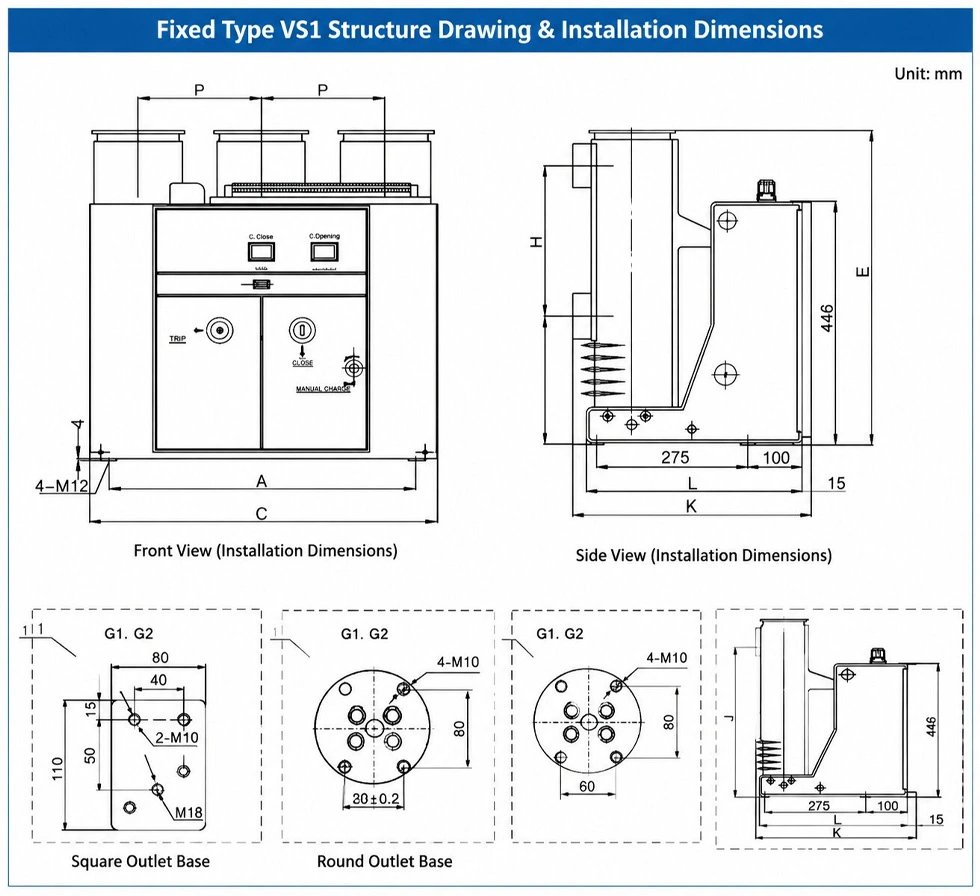

निश्चित प्रकारची VS1 रचना ऑप्टिमाइझ केलेल्या स्थापनेच्या परिमाणांसह डिझाइन केलेली आहे, ज्यामुळे अभियंत्यांना एकत्रिकरण करण्यास अनुमती देते. रेट केलेल्या वर्तमान आवश्यकतांनुसार वेगवेगळ्या कॅबिनेट कॉन्फिगरेशनमध्ये ब्रेकर.
मानक रचना विविध कॅबिनेट रुंदी आणि वर्तमान स्तरांना समर्थन देते, विविधसाठी लवचिकता प्रदान करते इलेक्ट्रिकल सिस्टम डिझाइन.
| कॅबिनेट रुंदी | रेट केलेले वर्तमान | मुख्य परिमाण वैशिष्ट्ये |
| 800 मिमी | 630A-1600A | मध्यम वर्तमान अनुप्रयोगांसाठी संक्षिप्त रचना |
| 1000 मिमी | 630A-1600A | मोठ्या कॅबिनेट कॉन्फिगरेशनसाठी योग्य |
| 1000 मिमी | 1600A-5000A | उच्च वर्तमान आवश्यकतांसाठी डिझाइन केलेले |
ऑप्टिमाइझ केलेले यांत्रिक लेआउट उपकरणे सह समन्वय सुधारताना स्थापना अडचणी कमी करण्यास मदत करते उच्च-व्होल्टेज स्विचगियर.
प्रकल्प स्थापनेदरम्यान अभियांत्रिकी बदल कमी करण्यासाठी अचूक परिमाण जुळणे महत्वाचे आहे.

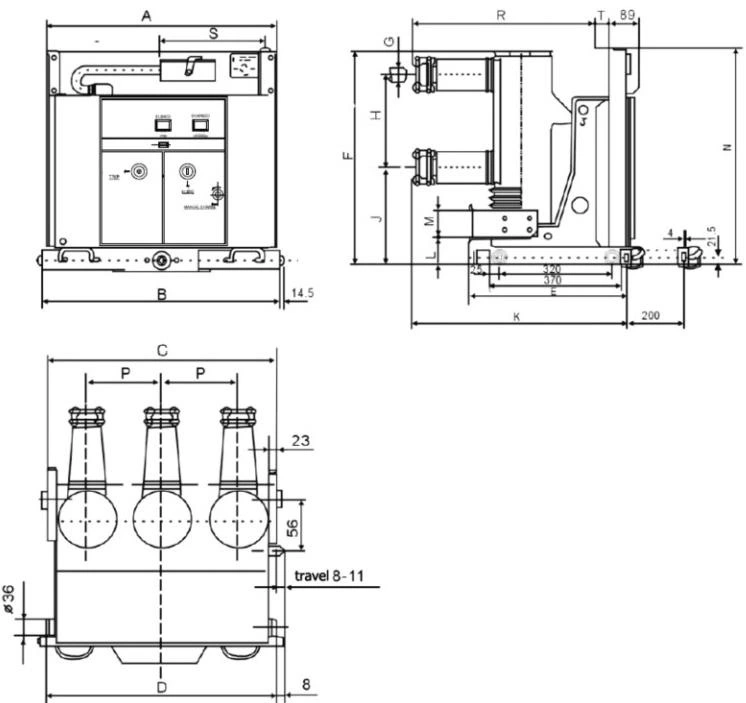

VS1 मालिका माऊंटिंग पोझिशन, टर्मिनल व्यवस्था आणि यासह प्रमाणित स्थापना परिमाणे प्रदान करते कॅबिनेट इंटरफेस आवश्यकता.
| पॅरामीटर | 800 मिमी कॅबिनेट | 1000 मिमी कॅबिनेट |
| रेट केलेली वर्तमान श्रेणी | 630A-1600A | 630A-5000A |
| अर्जाचा प्रकार | निश्चित स्थापना | निश्चित स्थापना |
| स्ट्रक्चर डिझाइन | कॉम्पॅक्ट कॉन्फिगरेशन | उच्च-क्षमता कॉन्फिगरेशन |
हे प्रमाणित डिझाइन ग्राहकांना सिस्टम क्षमता आणि कॅबिनेटनुसार योग्य कॉन्फिगरेशन निवडण्याची परवानगी देते आवश्यकता
नियंत्रण प्रणाली थेट उच्च-व्होल्टेज स्विचिंग उपकरणांच्या ऑपरेटिंग विश्वासार्हतेवर परिणाम करते.
Usune 36 kV हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर पर्यायीसह व्यावसायिक नियंत्रण सर्किट डिझाइन स्वीकारतो क्लोजिंग कॉइल, ओपनिंग कॉइल, ऑक्झिलरी स्विचेस, ब्लॉकिंग कॉइल, मोटर एनर्जी स्टोरेज सिस्टम आणि ओव्हर-करंट ट्रिपिंग कॉइल.
| घटक | कार्य |
| मुख्यालय बंद कॉइल | ब्रेकर क्लोजिंग ऑपरेशन नियंत्रित करते |
| TQ ओपनिंग कॉइल | ब्रेकर ओपनिंग ऑपरेशन नियंत्रित करते |
| एम मोटर | ऊर्जा साठवण कार्य प्रदान करते |
| S1 सहाय्यक स्विच | ऊर्जा साठवण स्थिती दर्शवते |
| S8 सहाय्यक स्विच | चाचणी स्थिती दर्शवते |
| S9 सहाय्यक स्विच | कार्यरत स्थिती दर्शवते |
| Y1 ब्लॉकिंग कॉइल | ऑपरेशन लॉकिंग संरक्षण प्रदान करते |
| Y7-Y9 चालू कॉइलवर | ओव्हर-करंट संरक्षण प्रदान करते |
हे कॉन्फिगरेशन अभियंत्यांना वेगवेगळ्या प्रकल्प आवश्यकतांनुसार नियंत्रण प्रणाली सानुकूलित करण्यास अनुमती देते.
इलेक्ट्रिकल ऑपरेशन दरम्यान, वारंवार बंद होण्याच्या सिग्नलमुळे असामान्य स्विचिंग क्रिया होऊ शकतात.
पर्यायी अँटी-बाउन्स रिले क्लोजिंग सर्किट डिस्कनेक्ट करून वारंवार बंद होण्यापासून रोखण्यास मदत करते बंद होणारा सिग्नल बराच काळ सक्रिय राहतो.
हे कार्य ऑपरेटिंग स्थिरता सुधारते आणि यांत्रिक कार्यप्रणालीचे अनावश्यक पुनरावृत्तीपासून संरक्षण करते क्रिया
जेव्हा नियंत्रण परिस्थिती समाधानी नसते तेव्हा ब्लॉकिंग फंक्शन चुकीच्या ऑपरेशनला प्रतिबंधित करते.
जेव्हा दुय्यम नियंत्रण वीज पुरवठा सक्रिय होत नाही किंवा आवश्यक व्होल्टेज श्रेणी पूर्ण करत नाही, तेव्हा ब्लॉकिंग यंत्रणा असुरक्षित बंद ऑपरेशन्स प्रतिबंधित करते.
हे डिझाइन जटिल उच्च-व्होल्टेज वातावरणात ऑपरेशनल सुरक्षितता सुधारते.
पर्यायी ओव्हर-करंट ट्रिपिंग फंक्शन इंटेलिजेंट फॉल्ट संरक्षण प्रदान करते.
सिस्टम वर्तमान ट्रान्सफॉर्मरच्या दुय्यम बाजूकडून तीन-टप्प्याचे वर्तमान सिग्नल प्राप्त करते आणि त्यांच्याशी तुलना करते पूर्वनिर्धारित मूल्ये. जेव्हा वर्तमान सेटिंग मूल्य ओलांडते, तेव्हा संरक्षण युनिट उघडण्यासाठी ट्रिप सिग्नल पाठवते ब्रेकर आणि फॉल्ट संरक्षण प्रक्रिया पूर्ण करा.
| संरक्षण कार्य | वर्णन |
| वर्तमान शोध | A, B, C फेज वर्तमान सिग्नल्सचे निरीक्षण करते |
| सिग्नल तुलना | प्रीसेट सेटिंग्जसह वर्तमान मूल्यांची तुलना करते |
| ट्रिप आउटपुट | ब्रेकर ओपनिंग ऑपरेशन सक्रिय करते |
| संरक्षण परिणाम | फॉल्ट करंट सुरक्षितपणे डिस्कनेक्ट करते |
भिन्न प्रकल्पांना भिन्न नियंत्रण सर्किट व्यवस्था आवश्यक असू शकतात.
उत्पादन ग्राहकांच्या आवश्यकतांवर आधारित पर्यायी वायरिंग कॉन्फिगरेशनचे समर्थन करते, यासह संयोजनांसह अँटी बाउंस फंक्शन, ब्लॉकिंग फंक्शन आणि ऑपरेटिंग पॉवर पर्याय.
| कॉन्फिगरेशन | विरोधी बाउंस | ब्लॉकिंग फंक्शन |
| मानक नियंत्रण | ऐच्छिक | ऐच्छिक |
| संरक्षण कॉन्फिगरेशन | उपलब्ध | उपलब्ध |
| सानुकूलित वायरिंग | प्रकल्पाच्या गरजेनुसार | प्रकल्पाच्या गरजेनुसार |
लवचिक वायरिंग डिझाइन विविध संरक्षण आणि ऑटोमेशन सिस्टमसह चांगले एकत्रीकरण करण्यास अनुमती देते.
DC पॉवर ऑपरेशन वापरताना, डॅश बॉक्स टर्मिनल्सची ध्रुवीयता एकसमान राहिली पाहिजे.
योग्य ऊर्जा साठवण ऑपरेशन सुनिश्चित करण्यासाठी मोटर वायरिंग पोलरिटीने निर्दिष्ट सर्किट आकृतीचे अनुसरण केले पाहिजे.
वायरिंग आकृती चाचणी स्थितीच्या स्थितीत ऊर्जा संचयन न करता आणि खुल्या स्थितीत ब्रेकरचे प्रतिनिधित्व करते.
नियंत्रण प्रणालीच्या विश्वसनीय ऑपरेशनसाठी योग्य वायरिंग आवश्यक आहे.
Usune 36 kV उच्च व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर आवश्यक उच्च-व्होल्टेज वितरण प्रणालीसाठी विकसित केले आहे. विश्वासार्ह स्विचिंग कार्यप्रदर्शन आणि दीर्घकालीन ऑपरेशन स्थिरता.
त्याची ऑप्टिमाइझ केलेली यांत्रिक रचना, विश्वसनीय व्हॅक्यूम व्यत्यय तंत्रज्ञान आणि लवचिक नियंत्रण कॉन्फिगरेशन बनवते हे वीज वितरण प्रकल्पांसाठी योग्य आहे जेथे सुरक्षा आणि विश्वासार्हता या प्रमुख बाबी आहेत.
अभियांत्रिकी कंपन्या आणि स्विचगियर उत्पादकांसाठी, विद्यमान सिस्टमसह सुसंगतता ही एक महत्त्वाची निवड आहे घटक
प्रमाणित संरचना, एकाधिक कॅबिनेट रुंदीचे पर्याय आणि कॉन्फिगर करण्यायोग्य नियंत्रण सर्किट एकत्रीकरण सुलभ करतात वेगवेगळ्या हाय-व्होल्टेज स्विचगियर सोल्यूशन्समध्ये.
उच्च-व्होल्टेज सर्किट ब्रेकर निवडताना, ग्राहकांना सहसा ऑपरेशनल आवश्यकता आणि संरक्षण संतुलित करणे आवश्यक असते कार्ये
| तुलना आयटम | मानक कॉन्फिगरेशन | संरक्षण कॉन्फिगरेशन |
| मूलभूत स्विचिंग कार्य | उपलब्ध | उपलब्ध |
| अँटी बाउंस फंक्शन | ऐच्छिक | आवश्यक तेव्हा समाविष्ट |
| अवरोधित करणे संरक्षण | ऐच्छिक | उपलब्ध |
| ओव्हर-करंट संरक्षण | बाह्य आवश्यकता | एकात्मिक पर्याय |
| सिस्टम सुरक्षा पातळी | मानक ऑपरेशन | वर्धित संरक्षण |
भिन्न उर्जा प्रणालींना भिन्न वर्तमान क्षमतांची आवश्यकता असते.
| रेट केलेली वर्तमान श्रेणी | शिफारस केलेला अर्ज |
| 630A-1600A | मध्यम भार वितरण प्रणाली |
| 1600A-5000A | उच्च क्षमतेची उर्जा प्रणाली |
योग्य वर्तमान रेटिंग निवडल्याने सिस्टीम कार्यक्षमता सुधारण्यास आणि उपकरणे ओव्हरलोड टाळण्यास मदत होते.
| पॅरामीटर | तपशील |
| उत्पादन प्रकार | 36 kV उच्च व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर |
| मालिका | VS1 |
| स्थापना प्रकार | निश्चित प्रकार |
| रेट केलेले वर्तमान | 630A-5000A |
| कॅबिनेट रुंदी | 800 मिमी / 1000 मिमी |
| व्यत्यय तंत्रज्ञान | व्हॅक्यूम आर्क व्यत्यय |
| नियंत्रण पर्याय | अँटी-बाउन्स / ब्लॉकिंग / ओव्हर-करंट संरक्षण |
| मानके | IEC आणि GB |
| प्रमाणन | इ.स |
योग्य कॉन्फिगरेशन सुनिश्चित करण्यासाठी, ग्राहकांनी ऑर्डर करण्यापूर्वी संपूर्ण तांत्रिक आवश्यकता प्रदान केल्या पाहिजेत.
| माहिती | उद्देश |
| रेट केलेले व्होल्टेज | सिस्टम व्होल्टेज पातळीची पुष्टी करा |
| रेट केलेले वर्तमान | योग्य क्षमता निवडा |
| कॅबिनेट परिमाणे | स्थापना सुसंगतता सुनिश्चित करा |
| व्होल्टेज नियंत्रित करा | ऑपरेटिंग सिस्टम जुळवा |
| वायरिंग आवश्यकता | पर्यायी कार्यांची पुष्टी करा |
| संरक्षण आवश्यकता | अतिरिक्त मॉड्यूल निवडा |
अचूक तांत्रिक माहिती अभियांत्रिकी पुष्टीकरण वेळ कमी करण्यास मदत करते आणि प्रकल्प कार्यक्षमता सुधारते.
Usune उत्पादन विकास, उत्पादन आणि चाचणी दरम्यान कठोर गुणवत्ता व्यवस्थापन लागू करते.
| प्रमाणन | मानक |
| गुणवत्ता व्यवस्थापन | ISO 9001 |
| पर्यावरण व्यवस्थापन | ISO 14001 |
| व्यावसायिक सुरक्षा व्यवस्थापन | ISO 45001 |
| इलेक्ट्रिकल स्टँडर्ड | IEC आणि GB |
| उत्पादन प्रमाणन | इ.स |
ही प्रमाणपत्रे विश्वसनीय उच्च-व्होल्टेज इलेक्ट्रिकल उपकरणे पुरवण्यासाठी Usune च्या वचनबद्धतेचे प्रदर्शन करतात जागतिक ग्राहक.
ग्राहकांनी रेट केलेले व्होल्टेज, रेट केलेले वर्तमान, कॅबिनेट सुसंगतता, नियंत्रण आवश्यकता आणि संरक्षण यांचा विचार करावा कार्ये
होय. अँटी-बाऊंस कंट्रोल, ब्लॉकिंग प्रोटेक्शन आणि ओव्हर-करंट ट्रिपिंग यासारखी कार्ये कॉन्फिगर केली जाऊ शकतात प्रकल्प आवश्यकता त्यानुसार.
योग्य यांत्रिक जुळणी इंस्टॉलेशन बदल कमी करते आणि सिस्टम एकीकरण कार्यक्षमता सुधारते.
उत्पादन अँटी-बाउन्स नियंत्रण, अवरोधित संरक्षण आणि बुद्धिमान ओव्हर-करंट ट्रिपिंग कार्यांना समर्थन देऊ शकते.
