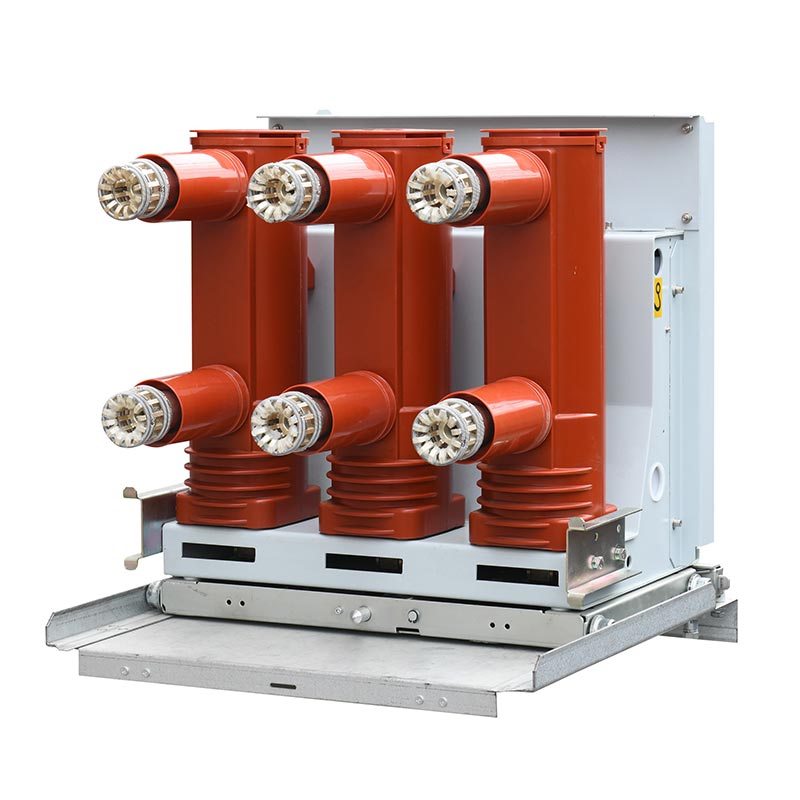

24kv व्हॅक्यूम सर्किट ब्रेकर

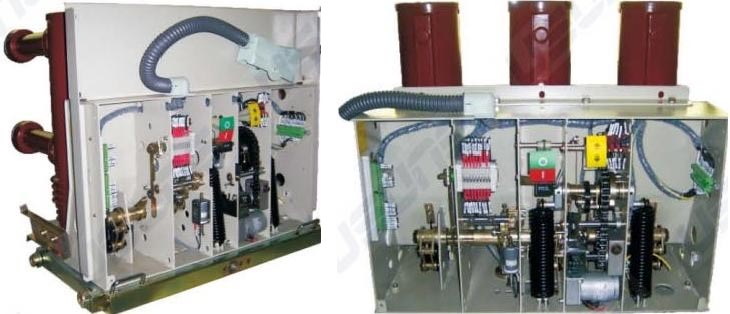

24kV व्हॅक्यूम सर्किट ब्रेकरमध्ये एकात्मिक लेआउट वैशिष्ट्यीकृत आहे, मॅन्युअल आणि इलेक्ट्रिक ऊर्जा संचयनाला समर्थन देते आणि ऑपरेट करणे सोपे. मुख्य सर्किटला अतिरिक्त देखभाल आवश्यक नाही. व्हॅक्यूम इंटरप्टर एपीजी वापरून एन्कॅप्स्युलेट केले आहे तंत्रज्ञान, प्रदूषण आणि रेंगाळण्यापासून संरक्षण प्रदान करते, त्याचे सेवा आयुष्य वाढवते आणि देखभाल कमी करते खर्च यात उपकरणे आणि कर्मचारी यांची खात्री करण्यासाठी सर्वसमावेशक गैरप्रकार विरोधी इंटरलॉकिंग यंत्रणा समाविष्ट केली आहे सुरक्षितता चाप-विझवणारा चेंबर स्थिर व्हॅक्यूम राखतो, उघडणे ≤50ms आणि बंद ≤100ms, जलद प्रदान करते प्रतिसाद विविध वीज पुरवठा आवश्यकता पूर्ण करण्यासाठी ते विविध दुय्यम नियंत्रण व्होल्टेजशी सुसंगत आहे.

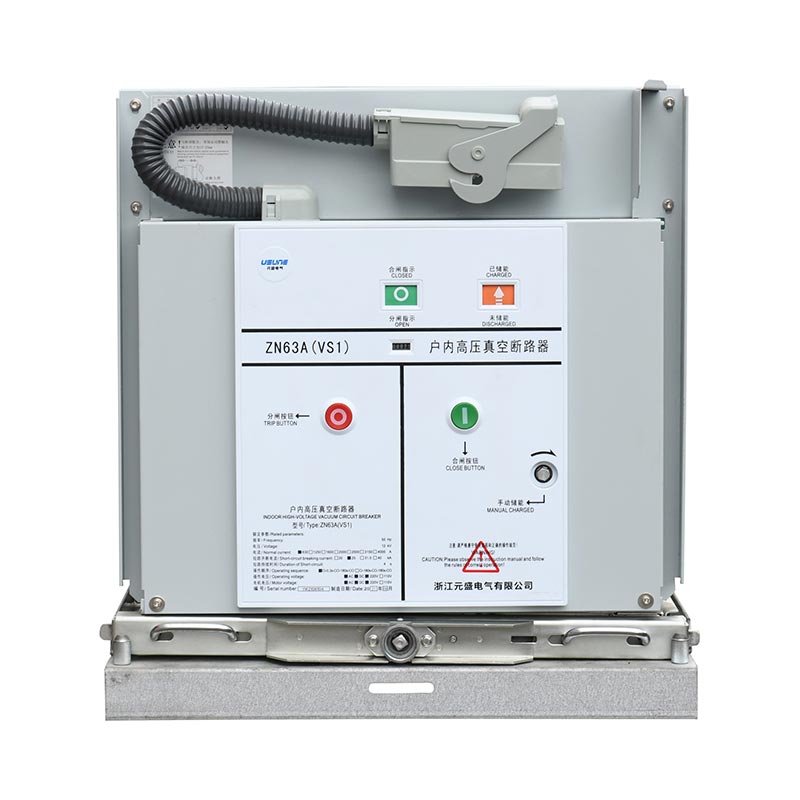

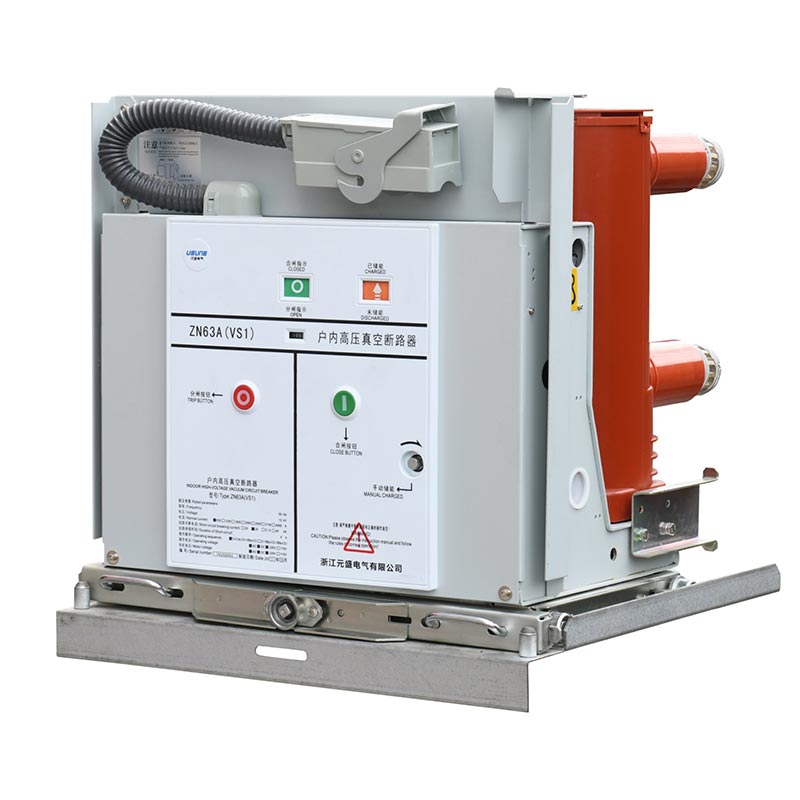

24kV व्हॅक्यूम सर्किट ब्रेकर विविध स्विचगियरशी सुसंगत, स्थिर आणि हाताने चालवलेल्या मॉडेलमध्ये उपलब्ध आहे. रेट केलेले प्रवाह 630A ते 4000A पर्यंत आणि शॉर्ट-सर्किट ब्रेकिंग करंट 20kA ते 50kA पर्यंत आहे. लवचिक निवड आधारित वापरकर्त्याच्या गरजेनुसार वारंवार ऑपरेशनच्या परिस्थितीशी जुळवून घेण्याची परवानगी देते. एक व्यावसायिक निर्माता म्हणून, Usune फायदा घेते परिपक्व उत्पादन प्रक्रिया, कठोर गुणवत्ता नियंत्रण आणि उच्च-कार्यक्षमता प्रदान करण्यासाठी सर्वसमावेशक तांत्रिक समर्थन जागतिक वापरकर्त्यांसाठी व्हॅक्यूम सर्किट ब्रेकर. शिवाय, अनुभवी पुरवठादार संसाधनांचा वापर करून, Usune साध्य करते कार्यक्षम पुरवठा साखळी सहयोग, वेळेवर उत्पादन वितरण आणि स्थिर गुणवत्ता सुनिश्चित करणे.

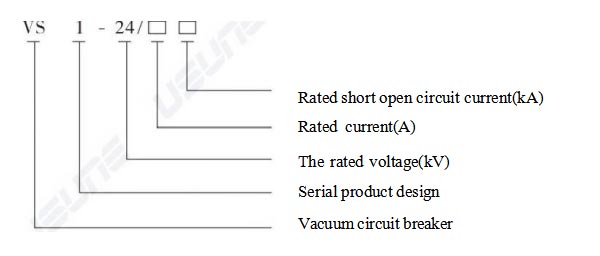

अर्थाचे मॉडेल

कोर तांत्रिक पॅरामीटर्स

1.बेसिक इलेक्ट्रिकल पॅरामीटर्स

2. मुख्य स्ट्रक्चरल पॅरामीटर्स

- संपर्क अंतर: 13±1 मिमी;
- ओव्हरट्रॅव्हल: 3.5±0.5 मिमी;
- सरासरी उघडण्याचा वेग: 0.9-1.2m/s;
- सरासरी बंद गती: 0.5-0.8m/s;
- हलत्या आणि स्थिर संपर्कांची परवानगीयोग्य पोशाख जाडी: ≤3 मिमी;
- मुख्य प्रवाहकीय सर्किट प्रतिरोध: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), स्थिर चालकता सुनिश्चित करणे.

3. पर्यावरणीय अनुकूलता मापदंड

ऑपरेटिंग तापमान: -15℃~+40℃; दैनिक सापेक्ष आर्द्रता ≤95%, मासिक सापेक्ष आर्द्रता ≤90%; उंची ≤1000m (विशेष उंचीसाठी सानुकूल करण्यायोग्य); भूकंपाची तीव्रता ≤8 अंश; ठिबक पाण्यापासून मुक्त असलेल्या ठिकाणांसाठी योग्य, ज्वलनशील आणि स्फोटक पदार्थ, संक्षारक वायू आणि तीव्र कंपने; च्या बहुतांश भागांच्या हवामानाशी जुळवून घेणारे चीन.

लागू परिस्थिती

Usune 24kV व्हॅक्यूम सर्किट ब्रेकर, त्याच्या उत्कृष्ट कामगिरीसह, खालील परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते, ऊर्जा, उद्योग आणि पायाभूत सुविधा यासारख्या अनेक क्षेत्रांचा समावेश आहे:

1. पॉवर प्लांट्स आणि सबस्टेशन्स: पॉवर डिस्ट्रीब्युशन सर्किट्ससाठी मुख्य नियंत्रण आणि संरक्षण उपकरणे म्हणून, ते आहे ट्रान्सफॉर्मर आणि बसबार यासारख्या गंभीर उपकरणांचे ओव्हरलोडपासून संरक्षण करण्यासाठी सर्किट करंट्स कापण्यासाठी आणि बंद करण्यासाठी वापरले जाते आणि शॉर्ट-सर्किट नुकसान;
2. औद्योगिक उपक्रम: उद्योगांमध्ये उच्च-व्होल्टेज वीज वितरण प्रणालींसाठी योग्य आहे जसे की धातुकर्म, रासायनिक अभियांत्रिकी, यंत्रसामग्री उत्पादन आणि वस्त्रोद्योग, वारंवार स्टार्ट-अप आणि बंद होण्याच्या गरजा पूर्ण करतात. उत्पादन उपकरणे आणि मोठ्या लोड चढउतार;
3. पायाभूत सुविधा: शहरी रेल्वे संक्रमण, उंच इमारती आणि व्यावसायिक मध्ये उच्च-व्होल्टेज वीज वितरणासाठी वापरले जाते कॉम्प्लेक्स, स्थिर वीज पुरवठा सुनिश्चित करणे आणि वीज विश्वसनीयता सुधारणे;
4. नवीन ऊर्जा क्षेत्र: फोटोव्होल्टेइक पॉवर प्लांट आणि पवन उर्जेच्या वीज वितरण प्रणालीला समर्थन देण्यासाठी योग्य वनस्पती, ज्यामध्ये चांगली हस्तक्षेप-विरोधी क्षमता असते आणि नवीन ऊर्जा शक्तीच्या भार वैशिष्ट्यांशी जुळवून घेते पिढी

रिअल-वर्ल्ड ॲप्लिकेशन केस स्टडी

केस स्टडी: मोठ्या केमिकल इंडस्ट्रियल पार्कमध्ये हाय-व्होल्टेज पॉवर डिस्ट्रिब्युशन सिस्टम अपग्रेड प्रकल्प

1. प्रकल्पाची पार्श्वभूमी

उद्यानातील विद्यमान सर्किट ब्रेकर्सना अपुरी विश्वासार्हता आणि उच्च देखभाल खर्चाचा सामना करावा लागला, उच्च विश्वासार्हता, कमी देखभाल आणि सुसंगततेसह 24kV व्हॅक्यूम सर्किट ब्रेकर्समध्ये अपग्रेड करणे आवश्यक आहे संक्षारक रासायनिक वातावरणासह.

2. उपाय

32 Usune हाताने चालवलेले सर्किट ब्रेकर (1600A/31.5kA) निवडले गेले. इन्सुलेशन स्ट्रक्चरसाठी अनुकूल केले गेले वर्धित गंज प्रतिकार. वेळेवर खात्री करण्यासाठी स्थापना मार्गदर्शन आणि तांत्रिक प्रशिक्षण प्रदान केले गेले वितरण

3. अर्ज परिणाम

उपकरणे स्थिरपणे आणि अयशस्वी झाल्याशिवाय चालतात, देखभाल खर्च 60% कमी करतात. ते सुसंगत होते विद्यमान स्विचगियर, बांधकाम चक्र लहान करणे. उद्यानाने Usune ला दीर्घकालीन भागीदार म्हणून नियुक्त केले आहे.

उत्पादन आणि पुरवठा साखळी आश्वासन

1. उत्पादन हमी

Usune कडे आंतरराष्ट्रीय आणि देशांतर्गत मानकांचे पालन करणारा आधुनिक कारखाना आहे. प्रत्येक उत्पादन कठोर होते फॅक्टरी चाचणी, आणि पूर्ण-प्रक्रिया गुणवत्ता शोधण्यायोग्यता प्रणाली स्थापित केली गेली आहे.

2. पुरवठा साखळी आश्वासन

उच्च-गुणवत्तेच्या पुरवठादारांसह दीर्घकालीन सहकार्य, मुख्य घटकांसाठी सुप्रसिद्ध ब्रँड वापरणे आणि अनुकूल पुरवठा साखळी व्यवस्थापन वेळेवर उत्पादन वितरण सुनिश्चित करते.

3. विक्रीनंतरची सेवा

आम्ही इंस्टॉलेशन मार्गदर्शन, तांत्रिक प्रशिक्षण आणि समस्यानिवारण सेवा प्रदान करतो. मोफत दुरुस्ती आणि बदली वॉरंटी कालावधी दरम्यान भाग ऑफर केले जातात आणि वॉरंटी कालावधीनंतर आजीवन तांत्रिक सहाय्य प्रदान केले जाते.

उत्पादन कॉन्फिगरेशन आणि ऑर्डर सूचना

1. पर्यायी कॉन्फिगरेशन

- ऑपरेशन पद्धत: मॅन्युअल + इलेक्ट्रिक एनर्जी स्टोरेज (मानक);
- संरक्षण उपकरणे: पर्यायी ओव्हरकरंट, अंडरव्होल्टेज/लॉस-ऑफ-व्होल्टेज ट्रिप उपकरणे;
- ग्राउंडिंग डिव्हाइसेस: पर्यायी 650W, 800W, 1000W रुंद ग्राउंडिंग सोल्यूशन्स;
- सहायक घटक: पर्यायी अँटी-पंपिंग रिले, लॉकिंग इलेक्ट्रोमॅग्नेट्स इ.

2. ऑर्डर माहिती ऑर्डर निर्दिष्ट करणे आवश्यक आहे

उत्पादन मॉडेल, स्थापना पद्धत आणि प्रमाण; रेटेड पॅरामीटर्स; पर्यायी कॉन्फिगरेशन; दुय्यम नियंत्रण व्होल्टेज सुटे भाग आणि विशेष आवश्यकता
