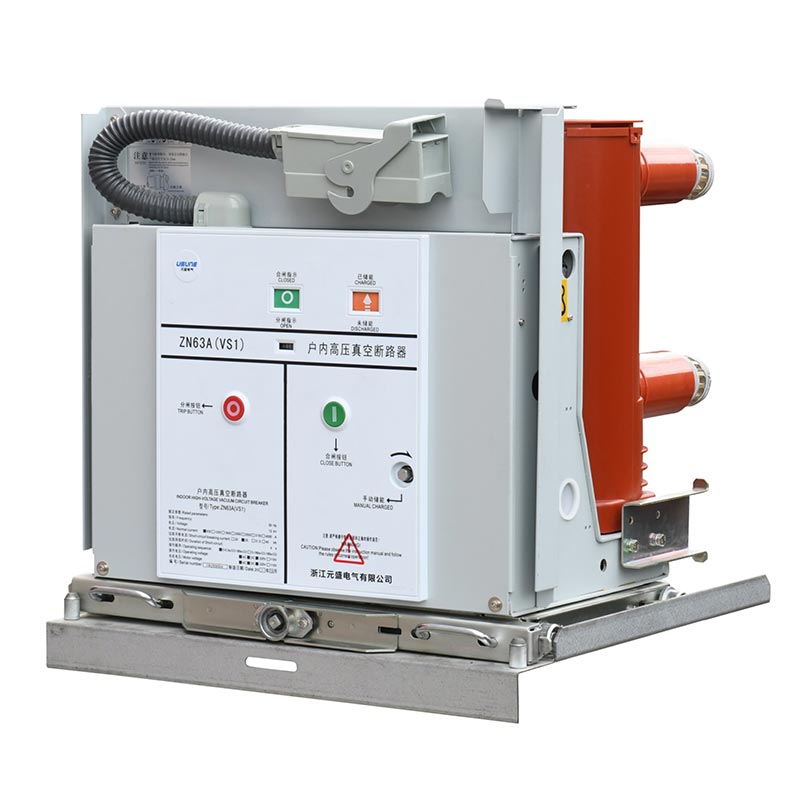

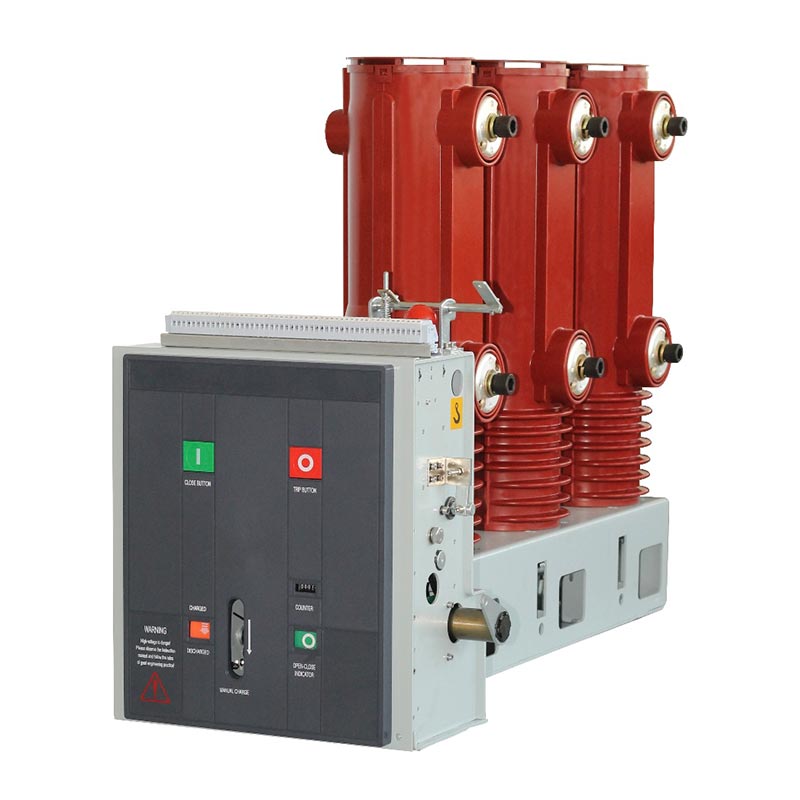

33kv इनडोअर Vcb व्हॅक्यूम सर्किट ब्रेकर

Usune 33kv इनडोअर Vcb व्हॅक्यूम सर्किट ब्रेकर हे प्रगत स्विचगियरवर आधारित नवीन पिढीचे उत्पादन आहे. R&D संकल्पना आणि जागतिक उर्जा वितरण बाजाराच्या वास्तविक गरजा. हे थ्री-फेज एसीसाठी योग्य आहे 40.5kV (33kV ऑपरेटिंग स्तर) च्या रेट केलेल्या व्होल्टेजसह 50Hz इनडोअर पॉवर वितरण प्रणाली, अंडरटेकिंग कोर सामान्य लोड स्विचिंग, फॉल्ट वर्तमान व्यत्यय, सिस्टम ओव्हरलोड संरक्षण आणि उपकरणे यासारखी कार्ये सुरक्षा अलगाव.

उत्पादन जटिल आणि अनावश्यक संरचनांचा त्याग करते, एकात्मिक फ्रेम आणि मॉड्यूलर लेआउटचा अवलंब करते, ऑप्टिमाइझ केलेले हाय-व्होल्टेज स्विचगियरमध्ये फिक्स्ड साइड-माउंट इंस्टॉलेशनसाठी. हे कॅबिनेट स्पेसमध्ये महत्त्वपूर्ण फायदे देते अनुकूलन, संपूर्ण संरचनात्मक स्थिरता आणि नंतर ऑपरेशन आणि देखभाल. पारंपारिक इनडोअरच्या तुलनेत व्हॅक्यूम सर्किट ब्रेकर्स, ते वारंवार ऑपरेटिंग परिस्थितीशी जुळवून घेण्यासारखे आहे, दीर्घ यांत्रिक जीवन आहे, आणि अधिक स्थिर ऑपरेशन सुसंगतता, गंभीर च्या सतत आणि विश्वासार्ह ऑपरेशन आवश्यकता पूर्णतः पूर्ण करते वीज पुरवठा दुवे.

मुख्य उत्पादन फायदे

1. व्यावसायिक R&D + परिस्थिती-आधारित डिझाइन

33kV/40.5kV इनडोअर स्विचगियरमधील व्यावहारिक अनुप्रयोगांच्या वेदना बिंदूंना संबोधित करण्यासाठी विशेषतः विकसित केले आहे, व्यावसायिक स्विच डिझाइन लॉजिक स्वीकारते. त्याची यांत्रिक आउटपुट वैशिष्ट्ये पूर्णपणे जुळतात व्हॅक्यूम इंटरप्टरच्या ऑपरेशनल आवश्यकता. सर्व संरचनात्मक आणि कार्यप्रदर्शन कॉन्फिगरेशनसाठी डिझाइन केलेले आहेत इनडोअर फिक्स्ड इंस्टॉलेशन्स, वारंवार ऑपरेशन्स, सबस्टेशन्स आणि औद्योगिक वीज वितरण परिस्थिती. द अभियांत्रिकी अनुप्रयोगांसाठी तंत्रज्ञान परिपक्व आणि अत्यंत व्यावहारिक आहे.

2. वास्तविक-जागतिक चाचणी + स्थिर अनुप्रयोग अभिप्राय

33kV इनडोअर Vcb व्हॅक्यूम सर्किट ब्रेकर एक परिपक्व मॉड्यूलर स्प्रिंग ऑपरेटिंग यंत्रणा वापरते. त्याचे प्रसारण कोणतीही जटिल किंवा सहजपणे खराब झालेले ट्रान्समिशन लिंक नसलेली रचना सोपी आणि विश्वासार्ह आहे. असंख्य मध्ये सत्यापित औद्योगिक वीज वितरण, सबस्टेशन अपग्रेड आणि खाण वीज पुरवठा प्रकल्प, हे उत्कृष्ट प्रदर्शित करते बंद करणे आणि उघडणे अचूकता, यांत्रिक आयुर्मान आणि हस्तक्षेप विरोधी क्षमता.

3. प्रमाणित कार्यप्रदर्शन + संपूर्ण सहाय्यक मापदंड

ऑपरेटिंग कॉइल, एनर्जी स्टोरेज मोटर आणि ऑपरेटिंग लॉजिक सर्व रेट केलेल्या पॅरामीटर्सनुसार डिझाइन केले आहेत. द व्होल्टेज अनुकूलन श्रेणी स्पष्ट आहे, आणि सहायक स्विच लिंकेज लॉजिक विश्वसनीय आहे. उत्पादन बंद होत आहे, ओपनिंग, आणि एनर्जी स्टोरेज ऑपरेशन्स प्रमाणित आहेत, पूर्ण आयाम, इंटरफेस आणि वायरिंगसह कॉन्फिगरेशन हे थेट मानक 33kV इनडोअर स्विचगियरशी जुळले जाऊ शकते, मजबूत सुसंगतता आणि ऑफर उच्च बदलण्याची क्षमता.

4. सुरक्षित, स्थिर आणि वापरकर्ता-अनुकूल डिझाइन

ड्युअल इलेक्ट्रिक/मॅन्युअल एनर्जी स्टोरेज मोडसह सुसज्ज, स्टेटस इंडिकेटर आणि ऑक्झिलरी स्विच सिंक्रोनाइझ केले जातात. हायड्रॉलिक बफर शोषण डिझाइनचा वापर ट्रिपिंगच्या नंतरच्या टप्प्यात केला जातो, परिणामकारक पोशाख कमी करतो आणि ऑपरेशनल सुरक्षा सुधारणे. हे टाळून ऊर्जा साठवण आणि उघडण्याच्या/बंद करण्याच्या स्थितीवर स्पष्ट अभिप्राय प्रदान करते गैरकारभाराचा धोका आणि सर्वसमावेशकपणे साइटवरील ऑपरेशन आणि देखभाल सुरक्षा सुनिश्चित करणे.

ऑपरेटिंग संरचना आणि यांत्रिक प्रणाली

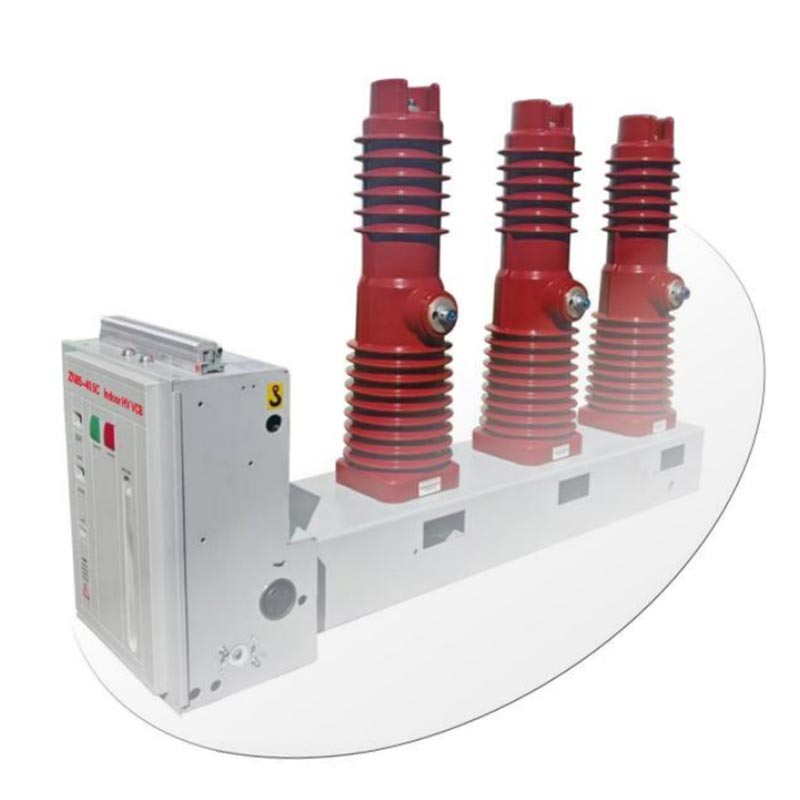

Usune ZN85C-40.5 33kV इनडोअर Vcb व्हॅक्यूम सर्किट ब्रेकरचा कोर एक समर्पित मॉड्यूलर स्प्रिंग ऑपरेटिंग वापरतो यंत्रणा, जी संपूर्णपणे उपकरणाच्या फ्रेममध्ये स्थापित केली जाते आणि एक अपरिहार्य मुख्य घटक आहे सर्किट ब्रेकरची एकूण रचना. ही यंत्रणा विशेषतः 40.5kV इनडोअर फिक्स्ड-साइड-माउंटेडसाठी डिझाइन केलेली आहे मॉडेल्स, अत्यंत सरलीकृत ट्रान्समिशन स्ट्रक्चर आणि अधिक तर्कसंगत शक्ती वितरणासह.

सर्किट ब्रेकरच्या उभ्या मांडणीशी त्याचे परिपूर्ण रुपांतर हे त्याचे सर्वात लक्षणीय स्ट्रक्चरल हायलाइट आहे, मुख्य सर्किट आणि ध्रुव प्रणालीसह उच्च समाकलित असेंब्लीसाठी परवानगी देते. यंत्रणेचे आउटपुट फोर्स वक्र व्हॅक्यूम इंटरप्टरच्या ऑपरेशनल आवश्यकतांशी पूर्णपणे जुळते, जुळत नसलेल्या ऑपरेटिंगसारख्या समस्या टाळतात वेग, अस्थिर संपर्क दाब आणि पारंपारिक यंत्रणेमुळे होणारे लहान यांत्रिक आयुष्य. आहे 40.5kV इनडोअर व्हॅक्यूम सर्किटच्या यांत्रिक वैशिष्ट्यांसाठी आणि ऑपरेटिंग परिस्थितीसाठी विशेषतः योग्य तोडणारे

कामाचे तत्व आणि ऑपरेशन फ्लो

1. ऊर्जा स्टोरेज ऑपरेशन

सर्किट ब्रेकरची क्लोजिंग पॉवर पूर्णपणे क्लोजिंग स्प्रिंगच्या एनर्जी स्टोरेजद्वारे प्रदान केली जाते, दोन्हीला आधार देते इलेक्ट्रिक मोटर ड्राइव्ह आणि मॅन्युअल हँडल ऑपरेशन मोड. वीज आउटेज किंवा देखभाल दरम्यान देखील, ते सामान्य सुनिश्चित करते ऊर्जा साठवण आणि बॅकअप बंद करणे.

इलेक्ट्रिक एनर्जी स्टोरेज मोडमध्ये, मेकॅनिझमच्या साइड प्लेटवर निश्चित केलेली एनर्जी स्टोरेज मोटर गियर चालवते ट्रान्समिशन सिस्टम. मॅन्युअल एनर्जी स्टोरेज मोडमध्ये, ऑपरेटर फिरवत, समर्पित ऊर्जा स्टोरेज हँडल खेचतो गियर शाफ्ट आणि गियर असेंब्ली. ओव्हररनिंग क्लचद्वारे, ऊर्जा साठवण शाफ्ट समकालिकपणे फिरते, ऊर्जा साठवण पूर्ण करण्यासाठी क्लोजिंग स्प्रिंग स्ट्रेच करणे.

पूर्ण ऊर्जा साठवणुकीवर पोहोचल्यावर, ऊर्जा साठवण पॉल कॅम रोलर आणि ओव्हररनिंग क्लच सुरक्षितपणे लॉक करते आपोआप बंद होते. त्याच बरोबर, कनेक्टिंग प्लेट ऊर्जा स्टोरेज इंडिकेटरला फ्लिप करण्यासाठी चालवते, "ऊर्जा संचयित" इंडिकेटर प्रदर्शित करणे आणि मोटर पॉवर बंद करण्यासाठी सहाय्यक स्विच स्विच करते. या वेळी पॉइंट, सर्किट ब्रेकर स्पष्ट आणि विश्वासार्ह स्थितीसह, बंद-तयार स्थितीत प्रवेश करतो.

2. ऑपरेशन बंद करणे

क्लोजिंग बटण मॅन्युअली दाबून किंवा क्लोजिंग इलेक्ट्रोमॅग्नेट दूरस्थपणे नियंत्रित करून बंद करणे प्राप्त केले जाऊ शकते. ट्रिगर केल्यावर, ऊर्जा साठवण यंत्रणा पॉल लॉक सोडते आणि प्री-स्टोअर क्लोजिंग स्प्रिंग झपाट्याने सोडते. संकुचित होतात, ज्यामुळे कॅम, ऊर्जा साठवण शाफ्ट आणि ओव्हररनिंग क्लच समकालिकपणे हलतात.

कॅम पुढे लिंकेज मेकॅनिझम चालवतो, इन्सुलेटेड पुल रॉडला ढकलतो आणि संपर्क बंद होण्याच्या दिशेने हलवतो. स्थिती, कॉन्टॅक्ट डिस्क स्प्रिंग संकुचित करणे आणि रेटेडसाठी आवश्यक स्थिर संपर्क दाब स्थापित करणे वर्तमान वहन. बंद केल्यानंतर, क्लोजिंग पॉल बंद स्थिती राखून, यंत्रणा रोलर लॉक करते; द एनर्जी स्टोरेज इंडिकेटर आणि सहाय्यक स्विच स्वयंचलितपणे रीसेट होते, मोटर सर्किटला जोडते. बाह्य सह वीज पुरवठा, तो ताबडतोब री-एनर्जी स्टोरेज स्थितीत प्रवेश करतो, बंद / उघडण्याचे सूचक वर स्विच करते "बंद" स्थिती, आणि मुख्य आणि सहायक स्विचेस पूर्ण समकालिक स्विचिंग.

3. ट्रिपिंग ऑपरेशन

ट्रिप तीन प्रकारे ट्रिगर केली जाऊ शकते: ट्रिप बटणाद्वारे मॅन्युअली, बाह्य इलेक्ट्रिकल ट्रिप युनिटद्वारे किंवा ओव्हरकरंट ट्रिप युनिट. ट्रिगर केल्यावर, क्लोजिंग लॅचेस अनलॉक होते, दरम्यान लॉकिंग स्थिती सोडते यंत्रणा आणि रोलर्स.

कॉन्टॅक्ट स्प्रिंग आणि ट्रिपिंग स्प्रिंगच्या एकत्रित कृती अंतर्गत, आतमध्ये हलणारे आणि स्थिर संपर्क फिक्स्ड पोलचे व्हॅक्यूम इंटरप्टर चेंबर जलद आणि विश्वासार्हपणे वेगळे केले जाते, फॉल्ट करंट किंवा लोड साध्य करते वर्तमान व्यत्यय. ट्रिपिंग क्रियेच्या नंतरच्या टप्प्यात, अंगभूत हायड्रॉलिक बफर अवशिष्ट शोषून घेतो प्रभाव ऊर्जा, अंतिम ट्रिपिंग स्थिती मर्यादित करणे, यांत्रिक प्रभाव आवाज आणि पोशाख कमी करणे आणि वाढवणे उपकरणांचे एकूण यांत्रिक जीवन.

मुख्य इलेक्ट्रिकल आणि मेकॅनिकल पॅरामीटर्स

स्थापना पद्धत आणि परिमाण

Usune ZN85C-40.5 एक निश्चित साइड-माउंट इन्स्टॉलेशन संरचना स्वीकारते, विशेषत: मानक इनडोअरसाठी डिझाइन केलेली उच्च-व्होल्टेज स्विचगियर. यात उच्च कॅबिनेट सुसंगतता, सोयीस्कर असेंब्ली, कमिशनिंग आणि त्यानंतरची वैशिष्ट्ये आहेत देखभाल, आणि तीन मुख्य प्रवाहातील वायरिंग स्थापना पद्धतींना समर्थन देते:

- उजवीकडील आउटगोइंग केबल प्रकार
- टॉप-इनकमिंग केबल प्रकार
- Recessed प्रतिष्ठापन प्रकार

एकूण परिमाणे संपूर्ण युनिट जुळणाऱ्या वैशिष्ट्यांचे काटेकोरपणे पालन करतात (तपशीलासाठी आकृती 1 पहा माउंटिंग होल स्पेसिंग, एकूण लांबी, रुंदी, उंची आणि बसबार कनेक्शन परिमाणे), प्रमाणित सक्षम करणे बदली आणि युनिफाइड कॅबिनेट जुळणी, ग्राहक डिझाइन, बदल आणि स्थापना खर्च कमी करणे.

वारंवार विचारले जाणारे प्रश्न

Q1: हे उत्पादन 33kV आणि 40.5kV दोन्ही पॉवर सिस्टमसाठी योग्य आहे का?

उ: होय. उत्पादनाचे रेट केलेले डिझाइन व्होल्टेज 40.5kV आहे, पारंपारिक इनडोअर ऑपरेशन आवश्यकता पूर्णपणे पूर्ण करते 33kV पॉवर सिस्टमची. यात पुरेसे इन्सुलेशन आणि ब्रेकिंग क्षमता मार्जिन आहे आणि ते सुरक्षितपणे आणि स्थिरपणे असू शकते औद्योगिक आणि खाण उद्योग, उर्जा प्रकल्प आणि लहान आणि मध्यम आकाराचे सबस्टेशन.

Q2: ऑन-साइट वीज पुरवठ्यात व्यत्यय आल्यास आणि ऊर्जा साठवण विद्युत पद्धतीने पूर्ण होऊ शकत नसल्यास काय?

A: हे 33kV इनडोअर Vcb व्हॅक्यूम सर्किट ब्रेकर समर्पित मॅन्युअल ऊर्जा स्टोरेज हँडलने सुसज्ज आहे. जेव्हा द बाह्य वीज पुरवठ्यात व्यत्यय आला किंवा मोटर अयशस्वी झाल्यास, ऑपरेटर स्वहस्ते बंद करणे आणि ऊर्जा पूर्ण करू शकतो ऊर्जा स्टोरेज हँडलद्वारे स्टोरेज ऑपरेशन, सामान्य बंद ऑपरेशन साध्य करणे आणि लक्षणीय सुधारणा करणे वीज आउटेज आणि देखभाल परिस्थितींमध्ये उपकरणांची आपत्कालीन ऑपरेशन क्षमता.

Q3: पारंपारिक हँडकार्ट-प्रकार व्हॅक्यूमच्या तुलनेत या निश्चित साइड-माउंटेड प्रकाराचे मुख्य फायदे काय आहेत? सर्किट ब्रेकर?

A: या साइड-माउंट केलेल्या निश्चित मॉडेलमध्ये मजबूत स्ट्रक्चरल कडकपणा आणि कमी रेडियल इंस्टॉलेशन स्पेस आहे, ज्यामुळे ते बनते कॉम्पॅक्ट स्विचगियरसह जुळणे सोपे. हे वारंवार ऑपरेशन आणि कंपन अंतर्गत उच्च स्थिरता देखील देते परिस्थिती इन्स्टॉलेशन, फिक्सिंग आणि त्यानंतरची देखभाल सोपी आहे, ज्यामुळे ते औद्योगिकसाठी अधिक योग्य बनते वापरकर्ते, रेट्रोफिट प्रकल्प आणि नॉन-पूर्ण ड्रॉवर-प्रकार रिप्लेसमेंट परिदृश्ये उच्च आवश्यकतांसह निश्चित आणि विश्वसनीय ऑपरेशन.
