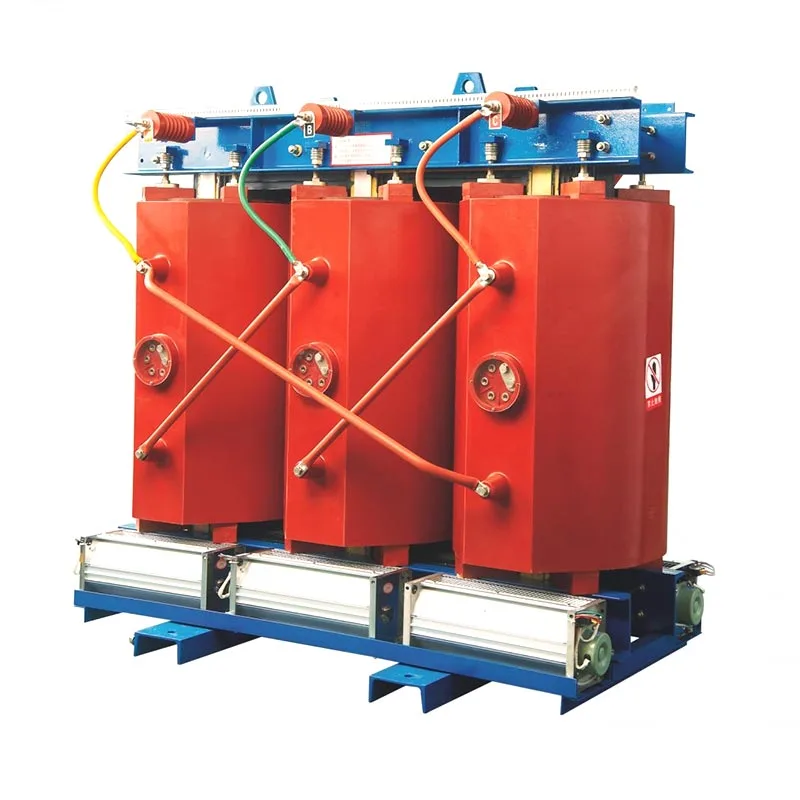

अ11kV 1000kVA ड्राय टाइप ट्रान्सफॉर्मरहा एक मध्यम-व्होल्टेज वितरण ट्रान्सफॉर्मर आहे जो विद्युत पृथक्करण, व्होल्टेज स्थिरता आणि सुरक्षित वीज वितरण राखून 11kV पुरवठ्यापासून कमी वापर व्होल्टेजमध्ये विद्युत ऊर्जा हस्तांतरित करण्यासाठी डिझाइन केलेले आहे. हे मार्गदर्शक त्याचे बांधकाम, ऑपरेटिंग तत्त्व, तपशील, अनुप्रयोग, स्थापना विचार, संरक्षण आवश्यकता, देखभाल पद्धती आणि औद्योगिक आणि व्यावसायिक उर्जा प्रणालींसाठी खरेदीचे मुद्दे स्पष्ट करते.
1000kVA ट्रान्सफॉर्मर 1000 किलोव्होल्ट-अँपिअर्सची रेट केलेली स्पष्ट उर्जा क्षमता प्रदान करतो, तर 11kV प्राथमिक व्होल्टेज वर्ग ओळखतो. तेल-बुडवलेल्या ट्रान्सफॉर्मरच्या विपरीत, कोरड्या प्रकारचा ट्रान्सफॉर्मर हवा थंड करण्याचे माध्यम म्हणून वापरतो आणि खनिज इन्सुलेट तेलावर अवलंबून नाही. कास्ट-रेझिन डिझाईन्स इनडोअर सबस्टेशन्स, व्यावसायिक इमारती, औद्योगिक संयंत्रे, डेटा-संबंधित सुविधा, नूतनीकरणक्षम-ऊर्जा प्रतिष्ठापन आणि इतर स्थानांसाठी एक संक्षिप्त समाधान प्रदान करू शकतात जिथे अग्निशमन वर्तन, देखभाल, जागा आणि पर्यावरणीय विचार महत्त्वपूर्ण आहेत.
नेमप्लेट रेटिंगमधूनच वास्तविक तपशील कधीही निवडले जाऊ नयेत. दुय्यम व्होल्टेज, वेक्टर गट, प्रतिबाधा, इन्सुलेशन पातळी, वळण सामग्री, तापमान वाढ, थंड करण्याची पद्धत, संलग्न संरक्षण, उंची, सभोवतालचे तापमान, हार्मोनिक लोडिंग, शॉर्ट-सर्किट परिस्थिती आणि लागू मानके सर्व अंतिम डिझाइनवर प्रभाव पाडतात.
अ11kV 1000kVA ड्राय टाइप ट्रान्सफॉर्मरथ्री-फेज इलेक्ट्रिकल ट्रान्सफॉर्मर आहे जो सामान्यतः मध्यम-व्होल्टेज वीज कमी व्होल्टेजपर्यंत कमी करण्यासाठी वापरला जातो जो डाउनस्ट्रीम वितरण आणि इलेक्ट्रिकल उपकरणांसाठी योग्य असतो. ट्रान्सफॉर्मरमध्ये 1000kVA ची रेट केलेली स्पष्ट शक्ती आणि 11kV चे प्राथमिक व्होल्टेज आहे.
पदकोरडा प्रकारम्हणजे ट्रान्सफॉर्मर लिक्विड इन्सुलेट तेलाचा प्राथमिक इन्सुलेशन आणि कूलिंग माध्यम म्हणून वापर करत नाही. डिझाईनवर अवलंबून, विंडिंग्स खुल्या-जखमा, व्हॅक्यूम प्रेशर गर्भवती किंवा राळमध्ये गुंतलेले असू शकतात. कास्ट-रेझिन बांधकाम विशेषतः सामान्य आहे जेथे यांत्रिक संरक्षण, पर्यावरणीय प्रतिकार आणि द्रव इन्सुलेशनवर कमी अवलंबित्व आवश्यक आहे.
IEC 60076-11 विशेषत: 72.5kV पर्यंत उपकरणे सर्वात जास्त व्होल्टेज असलेले ड्राय-टाइप पॉवर ट्रान्सफॉर्मर आणि 1.1kV पेक्षा कमीत कमी एक वाइंडिंग चालवते, ज्यामुळे ते अनेक 11kV ड्राय-प्रकार ट्रान्सफॉर्मर डिझाइनशी थेट संबंधित बनते.
11kV नाममात्र प्राथमिक-साइड व्होल्टेज दर्शवते. केवळ नाममात्र व्होल्टेजवरून अनुमान काढण्याऐवजी उपकरणांची अचूक इन्सुलेशन पातळी आणि रेट केलेले व्होल्टेज प्रकल्प तपशील आणि लागू मानकांवरून पुष्टी करणे आवश्यक आहे.
1000kVA ही ट्रान्सफॉर्मरची रेट केलेली स्पष्ट शक्ती आहे. हे थेट 1000kW आउटपुटचे प्रतिनिधित्व करण्याऐवजी निर्दिष्ट ऑपरेटिंग परिस्थितीत इलेक्ट्रिकल लोडिंग क्षमतेचे वर्णन करते.
थ्री-फेज सिस्टमसाठी, अंदाजे पूर्ण-लोड लाइन वर्तमान वापरून गणना केली जाऊ शकते:
उदाहरणार्थ, 11kV आणि 1000kVA वर, प्राथमिक पूर्ण लोड करंट अंदाजे आहे52.5A. दुय्यम प्रवाह निवडलेल्या लो-व्होल्टेज रेटिंगवर अवलंबून असतो. 400V वर, उदाहरणार्थ, सैद्धांतिक थ्री-फेज फुल-लोड करंट अंदाजे आहे1,443A. ही गणना प्राथमिक अभियांत्रिकीसाठी उपयुक्त आहे, तर अंतिम केबल, ब्रेकर, बसबार आणि संरक्षणाची निवड पूर्ण प्रकल्प डिझाइनचे पालन करणे आवश्यक आहे.
कोरड्या-प्रकारच्या ट्रान्सफॉर्मरचे कार्यप्रदर्शन अनेक प्रमुख घटकांच्या समन्वयित डिझाइनवर अवलंबून असते. ठराविक 11kV 1000kVA युनिटमध्ये खालील गोष्टींचा समावेश होतो:
| घटक | प्राथमिक कार्य | महत्त्वाचा विचार |
|---|---|---|
| चुंबकीय कोर | ऊर्जा हस्तांतरणासाठी चुंबकीय मार्ग प्रदान करते | मुख्य सामग्री, संयुक्त रचना आणि नुकसान |
| एचव्ही वळण | 11kV पुरवठा प्राप्त होतो | इन्सुलेशन, कंडक्टर सामग्री, आवेग withstand |
| एलव्ही वळण | आवश्यक कमी-व्होल्टेज आउटपुट प्रदान करते | व्होल्टेज, वर्तमान क्षमता, तापमान वाढ |
| इन्सुलेशन प्रणाली | उर्जायुक्त घटकांना विद्युतरित्या वेगळे करते | थर्मल, डायलेक्ट्रिक, पर्यावरणीय कामगिरी |
| राळ एन्कॅप्सुलेशन | कास्ट-रेझिन डिझाइनमध्ये विंडिंग्सचे संरक्षण करते | कास्टिंग गुणवत्ता, शून्य नियंत्रण, थर्मल कार्यक्षमता |
| कूलिंग सिस्टम | ऑपरेशन दरम्यान व्युत्पन्न उष्णता काढून टाकते | AN किंवा ANAF ऑपरेशन आणि वेंटिलेशन |
कास्ट-रेझिन डिझाईन्समध्ये, राळ-एन्कॅप्स्युलेटेड विंडिंग कॉइल्सभोवती एक घन इन्सुलेशन संरचना प्रदान करू शकतात. तथापि, अंतिम बांधकामाचे मूल्यमापन केवळ रेझिन बांधकामाऐवजी आवश्यक विद्युत, थर्मल, पर्यावरणीय आणि यांत्रिक परिस्थितीनुसार केले पाहिजे.
ट्रान्सफॉर्मर इलेक्ट्रोमॅग्नेटिक इंडक्शनद्वारे कार्य करतो. जेव्हा प्राथमिक वळणावर 11kV व्होल्टेज लागू केले जाते तेव्हा ते कोरमध्ये एक पर्यायी चुंबकीय प्रवाह निर्माण करते. हा चुंबकीय प्रवाह दुय्यम विंडिंगशी जोडतो आणि वळणाच्या गुणोत्तरानुसार व्होल्टेज प्रेरित करतो.
नैसर्गिक-एअर कूलिंग अंतर्गत, उष्णता सक्रिय भागांमधून संवहन आणि रेडिएशनद्वारे आसपासच्या हवेकडे जाते. अधिक थर्मल मागणी असलेल्या अनुप्रयोगांसाठी, सक्ती-एअर पंखे जोडले जाऊ शकतात. निवडलेली कूलिंग व्यवस्था ट्रान्सफॉर्मरच्या निर्दिष्ट रेटिंग आणि ऑपरेटिंग वातावरणाशी संबंधित असणे आवश्यक आहे.
खरेदीदाराने "11kV 1000kVA" नुसार पूर्णपणे खरेदी करण्याऐवजी संपूर्ण तांत्रिक डेटाशीटची विनंती केली पाहिजे. ठराविक प्रोजेक्ट स्पेसिफिकेशनने संबोधित केले पाहिजे:
| पॅरामीटर | व्हय इट मॅटर |
|---|---|
| रेटेड क्षमता | स्पष्ट-शक्ती रेटिंग निर्धारित करते: 1000kVA. |
| प्राथमिक व्होल्टेज | वास्तविक मध्यम-व्होल्टेज नेटवर्कशी जुळले पाहिजे. |
| दुय्यम व्होल्टेज | डाउनस्ट्रीम उपकरणांसह सुसंगतता निर्धारित करते. |
| वारंवारता | सामान्य प्रकल्प मूल्यांमध्ये 50Hz किंवा 60Hz समाविष्ट आहे. |
| वेक्टर गट | फेज विस्थापन आणि वळण कनेक्शन परिभाषित करते. |
| प्रतिबाधा | व्होल्टेज नियमन आणि दोष-वर्तमान वर्तन प्रभावित करते. |
| नुकसान | ऑपरेटिंग तापमान आणि जीवनचक्र ऊर्जा वापर प्रभावित करते. |
| तापमानात वाढ | थर्मल ऑपरेटिंग परिस्थिती आणि इन्सुलेशन आवश्यकता परिभाषित करते. |
| इन्सुलेशन पातळी | डायलेक्ट्रिक विथस्टँड आणि सिस्टम समन्वयासाठी महत्वाचे आहे. |
| संलग्नक/आयपी रेटिंग | पर्यावरणीय आणि अपघाती संपर्क जोखमींपासून ट्रान्सफॉर्मरचे संरक्षण करते. |
प्रकाशित निर्मात्याची वैशिष्ट्ये दर्शवतात की 11kV-क्लास 1000kVA ड्राय-टाइप ट्रान्सफॉर्मरमध्ये मोठ्या प्रमाणात भिन्न नुकसान मूल्ये, वळण सामग्री, परिमाणे, वेक्टर गट, प्रतिबाधा मूल्ये आणि थंड व्यवस्था असू शकतात. म्हणून, सर्व 1000kVA ट्रान्सफॉर्मर तांत्रिकदृष्ट्या समतुल्य आहेत असे गृहीत न धरता अचूक मॉडेलसाठी या पॅरामीटर्सची पुष्टी केली पाहिजे.
ड्राय-टाइप ट्रान्सफॉर्मर तंत्रज्ञान विशेषतः उपयुक्त आहे जेव्हा इंस्टॉलेशन वातावरण घरातील ऑपरेशन, आग विचार, कमी द्रव-इन्सुलेशन आवश्यकता किंवा सरलीकृत देखभाल यावर जोर देते.
IEC 60076-11 हवामान वर्ग, उंची-संबंधित थर्मल आणि डायलेक्ट्रिक विचार, बंदिस्त व्यवस्थापन, आग वर्तन आणि भूकंपाचे वर्गीकरण देखील संबोधित करते, ट्रान्सफॉर्मर विनिर्देशन दरम्यान पर्यावरणीय परिस्थिती का विचारात घ्याव्यात हे स्पष्ट करते.
11kV 1000kVA ड्राय-टाइप ट्रान्सफॉर्मर जेथे 11kV वितरण प्रणालीला मध्यम-क्षमतेच्या स्टेप-डाउन ट्रान्सफॉर्मरची आवश्यकता आहे आणि स्थापनेची आवश्यकता ड्राय-प्रकार तंत्रज्ञानाशी सुसंगत आहे तेथे वापरली जाऊ शकते.
ट्रान्सफॉर्मर निवडणे उत्पादनाच्या कॅटलॉगऐवजी इलेक्ट्रिकल सिस्टमपासून सुरू केले पाहिजे. खालील चेकलिस्ट स्पेसिफिकेशन गॅप टाळण्यासाठी मदत करू शकते:
स्थापनेचे वातावरण पुरेसे क्लिअरन्स, वेंटिलेशन, संरक्षण किंवा विद्युत समन्वय प्रदान करत नसेल तर सु-डिझाइन केलेला ट्रान्सफॉर्मर देखील खराब कामगिरी करू शकतो.
प्रतिष्ठापन परिस्थिती केवळ यांत्रिक तपशील नाहीत. IEC 60076-11 विशेषतः ट्रान्सफॉर्मर थर्मल आणि डायलेक्ट्रिक कार्यक्षमतेवर उंची आणि पर्यावरणीय परिस्थितीचा प्रभाव ओळखतो, म्हणून हे पॅरामीटर्स स्पेसिफिकेशन स्टेज दरम्यान घोषित केले जावेत.
ड्राय-टाइप ट्रान्सफॉर्मर सामान्यतः तेल-संबंधित देखभाल कार्य टाळतात, परंतु तरीही त्यांना नियतकालिक तपासणीची आवश्यकता असते. देखभाल वारंवारता निर्मात्याच्या सूचना, ऑपरेटिंग परिस्थिती, स्थानिक नियम आणि स्थापनेची गंभीरता यानुसार स्थापित केली जावी.
| तपासणी क्षेत्र | काय तपासायचे |
|---|---|
| विंडिंग्ज | दृश्यमान दूषितता, नुकसान, असामान्य डिस्चार्ज चिन्हे किंवा खराब होणे. |
| जोडण्या | टर्मिनल स्थिती, घट्टपणा, जास्त गरम होण्याची चिन्हे आणि केबलची स्थिती. |
| थंड करणे | हवेचे मार्ग, वायुवीजन, पंखे जेथे बसवले आहेत आणि असामान्य तापमान. |
| तापमान निरीक्षण | सेन्सर रीडिंग, अलार्म, कंट्रोलर ऑपरेशन आणि ऐतिहासिक ट्रेंड. |
| पर्यावरण | धूळ, ओलावा, संक्षारक वातावरण आणि खोलीचे वायुवीजन. |
सर्वात व्यावहारिक देखभाल उपायांपैकी एक म्हणजे थंड पृष्ठभाग आणि वायुवीजन मार्ग स्वच्छ ठेवणे. जास्त धूळ उष्णता हस्तांतरण कमी करू शकते आणि कालांतराने अवांछित इन्सुलेशन परिस्थिती निर्माण करू शकते.
ड्राय-टाइप आणि तेल-बुडवलेले ट्रान्सफॉर्मर दोन्ही मध्यम-व्होल्टेज वितरण कर्तव्ये पार पाडू शकतात, परंतु त्यांचे बांधकाम आणि स्थापना वैशिष्ट्ये भिन्न आहेत.
| घटक | कोरडा प्रकार | तेल बुडविले |
|---|---|---|
| इन्सुलेट मध्यम | हवा आणि/किंवा घन इन्सुलेशन प्रणाली | इन्सुलेट द्रव |
| तेल व्यवस्थापन | आवश्यक नाही | डिझाइन आणि ऑपरेटिंग परिस्थितीनुसार आवश्यक |
| घरातील स्थापना | सामान्य अनुप्रयोग | स्थानिक डिझाइन आणि सुरक्षा आवश्यकतांवर अवलंबून असते |
| आग विचार | ट्रान्सफॉर्मर ऑइल फायर लोड नाही | द्रव प्रकार आणि स्थापना आवश्यकता विचारात घेणे आवश्यक आहे |
| ठराविक देखभाल | तपासणी, साफसफाई, कनेक्शन, कूलिंग आणि मॉनिटरिंग | द्रव-संबंधित तपासणी आणि देखभाल आवश्यकतांचा समावेश आहे |
योग्य तंत्रज्ञान सार्वत्रिक नियमापेक्षा प्रकल्पावर अवलंबून असते. लोड प्रोफाइल, जागा, पर्यावरणीय परिस्थिती, आग आवश्यकता, स्थापना स्थान, प्रारंभिक खर्च, जीवनचक्र विचार आणि स्थानिक नियम या सर्वांचे मूल्यांकन केले पाहिजे.
आंतरराष्ट्रीय खरेदीसाठी, उद्धृत किमतीइतकेच तांत्रिक संप्रेषण महत्त्वाचे आहे. ऑर्डर देण्यापूर्वी, खरेदीदारांनी अचूक ट्रान्सफॉर्मर कॉन्फिगरेशन समाविष्ट असलेल्या स्पष्ट दस्तऐवजीकरणाची विनंती करावी.
प्रस्थापित ट्रान्सफॉर्मर उत्पादकांकडून प्रकाशित तांत्रिक दस्तऐवजीकरण हे दाखवून देते की समान 11kV आणि 1000kVA रेटिंग शेअर करणारे ट्रान्सफॉर्मर देखील विंडिंग मटेरियल, लॉस व्हॅल्यूज, वेक्टर ग्रुप, इम्पिडन्स, इन्सुलेशन सिस्टम, डायमेंशन आणि कूलिंग कॉन्फिगरेशनमध्ये भिन्न असू शकतात.
झेजियांग उसुन इलेक्ट्रिक कं, लि.सानुकूलित ट्रान्सफॉर्मर सोल्यूशन्स शोधणाऱ्या ग्राहकांसाठी संभाव्य पुरवठादार म्हणून सादर केले जाऊ शकते. प्रोजेक्ट-विशिष्ट कोटेशनसाठी, खरेदीदाराने इलेक्ट्रिकल सिस्टम पॅरामीटर्स, इन्स्टॉलेशन वातावरण, लागू मानके, डिलिव्हरी डेस्टिनेशन आणि कोणत्याही आवश्यक उपकरणे किंवा संलग्न तपशील प्रदान केले पाहिजेत.
जेव्हा 11kV पुरवठा, दुय्यम व्होल्टेज, लोड प्रोफाइल, स्थापना परिस्थिती, संरक्षण प्रणाली आणि आवश्यक क्षमता प्रकल्पाशी जुळतात तेव्हा ते अनेक औद्योगिक अनुप्रयोगांसाठी योग्य असू शकते. निवड करण्यापूर्वी वास्तविक लोड गणना पूर्ण करणे आवश्यक आहे.
तीन-चरण 11kV प्रणालीसाठी, सैद्धांतिक पूर्ण-लोड प्राथमिक प्रवाह अंदाजे 52.5A आहे. वास्तविक सिस्टम डिझाइनमध्ये ट्रान्सफॉर्मर सहिष्णुता, ऑपरेटिंग परिस्थिती, संरक्षण सेटिंग्ज आणि नेटवर्क वैशिष्ट्यांचा देखील विचार केला पाहिजे.
दुय्यम व्होल्टेज प्रकल्प-विशिष्ट आहे. सामान्य लो-व्होल्टेज कॉन्फिगरेशनमध्ये 400V, 415V आणि 433V समाविष्ट आहेत, परंतु इतर व्होल्टेज इलेक्ट्रिकल सिस्टमवर अवलंबून डिझाइन केले जाऊ शकतात.
आवश्यक नाही. अनेक कोरड्या-प्रकारचे ट्रान्सफॉर्मर नैसर्गिक हवा थंड करून चालतात. जेव्हा डिझाइनला वाढीव थर्मल क्षमता किंवा विशिष्ट ऑपरेटिंग परिस्थितीची आवश्यकता असते तेव्हा जबरदस्ती-एअर कूलिंग जोडले जाऊ शकते.
IEC 60076-11:2018 हे मुख्य IEC मानक आहे जे विशेषतः ड्राय-टाइप पॉवर ट्रान्सफॉर्मरला त्याच्या परिभाषित कार्यक्षेत्रात कव्हर करते. अतिरिक्त राष्ट्रीय, प्रादेशिक, प्रकल्प, स्थापना किंवा कार्यक्षमता आवश्यकता देखील लागू होऊ शकतात.
kVA उघड शक्ती मोजते, तर kW सक्रिय शक्ती मोजते. संबंध पॉवर फॅक्टरवर अवलंबून असतो: kW = kVA × पॉवर फॅक्टर. म्हणून, 1000kVA ट्रान्सफॉर्मरचे वर्णन स्वयंचलितपणे 1000kW उर्जा स्त्रोत म्हणून केले जाऊ नये.
अनेक उत्पादक प्रकल्पाच्या गरजेनुसार दुय्यम व्होल्टेज, वेक्टर गट, विंडिंग मटेरियल, प्रतिबाधा, टॅप रेंज, एन्क्लोजर, कूलिंग व्यवस्था, ॲक्सेसरीज आणि मॉनिटरिंग सिस्टम यासारखे पॅरामीटर्स कॉन्फिगर करू शकतात. लागू तांत्रिक मानकांच्या विरूद्ध प्रत्येक सानुकूलनाची पुष्टी केली पाहिजे.
अ11kV 1000kVA ड्राय टाइप ट्रान्सफॉर्मरव्होल्टेज आणि क्षमता आकृत्यांच्या संयोजनापेक्षा जास्त आहे. त्याची खरी कामगिरी इलेक्ट्रिकल डिझाईन, इन्सुलेशन, थर्मल मॅनेजमेंट, वळण बांधकाम, मुख्य नुकसान, प्रतिबाधा, पर्यावरणीय परिस्थिती, संरक्षण, स्थापना आणि देखभाल यांच्या परस्परसंवादावर अवलंबून असते.
अभियांत्रिकी संघ आणि खरेदी व्यवस्थापकांसाठी, सर्वात विश्वासार्ह दृष्टीकोन म्हणजे संपूर्ण विद्युत आवश्यकतांपासून सुरुवात करणे आणि नंतर तपशीलवार तांत्रिक प्रस्तावाची विनंती करणे. गॅरंटीड नुकसान, इन्सुलेशन पातळी, वेक्टर ग्रुप, प्रतिबाधा, तापमान वाढ, परिमाणे, चाचणी, उपकरणे आणि सेवा समर्थन यांची तुलना केल्याने निवडलेला ट्रान्सफॉर्मर वास्तविक अनुप्रयोगाशी जुळतो याची खात्री करण्यात मदत करू शकते.
झेजियांग उसुन इलेक्ट्रिक कं, लि. मध्यम-व्होल्टेज ड्राय-टाइप ट्रान्सफॉर्मर आवश्यकता आणि प्रकल्प-विशिष्ट कॉन्फिगरेशनचे मूल्यांकन करणाऱ्या ग्राहकांना समर्थन देऊ शकते. जर तुम्ही नवीन सबस्टेशनची योजना करत असाल, औद्योगिक ऊर्जा प्रणाली अपग्रेड करत असाल किंवा व्यावसायिक किंवा पायाभूत सुविधा प्रकल्पासाठी 11kV 1000kVA ट्रान्सफॉर्मर शोधत असाल,आमच्याशी संपर्क साधातुमच्या व्होल्टेज, क्षमता, वारंवारता, प्रतिष्ठापन परिस्थिती आणि तांत्रिक आवश्यकतांसह योग्य ट्रान्सफॉर्मर सोल्यूशनवर चर्चा करण्यासाठी.
