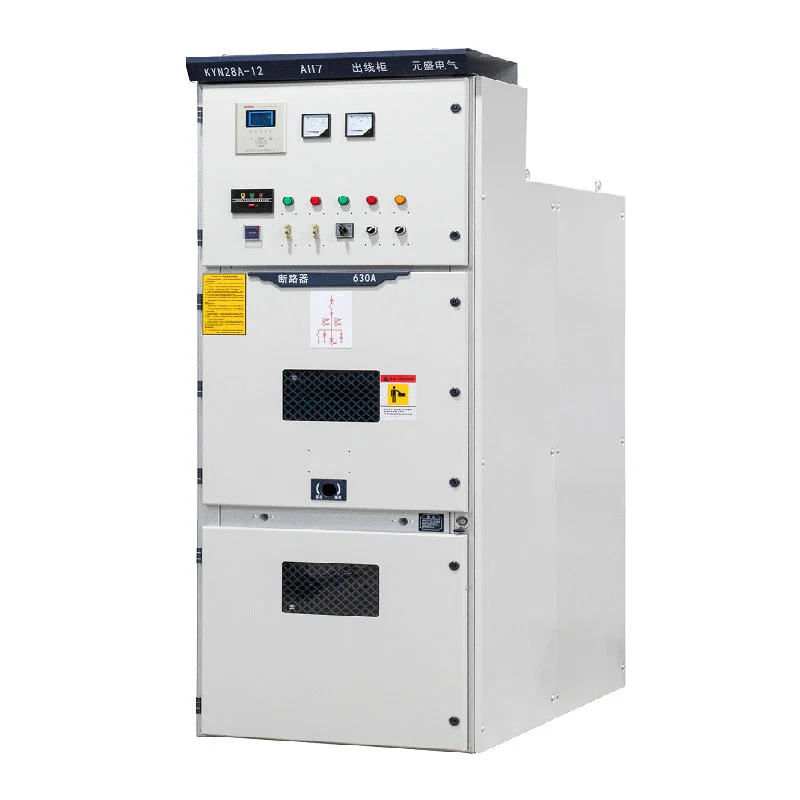

Kyn28 मध्यम व्होल्टेज स्विचगियर

EPC कंत्राटदार, विद्युत वितरक, सबस्टेशन, औद्योगिक संयंत्रे आणि पायाभूत सुविधा प्रकल्पांसाठी, Kyn28 मध्यम व्होल्टेज स्विचगियर संपूर्ण इनडोअर मध्यम-व्होल्टेज वितरण तयार करण्यासाठी कॉन्फिगर करण्यायोग्य प्लॅटफॉर्म प्रदान करते प्रणाली

Usune ISO 9001, ISO 14001, आणि ISO 45001 व्यवस्थापन प्रणालीसह कार्य करते. त्यानुसार उत्पादने तयार केली जातात लागू IEC आणि GB मानके, संबंधित बाजारपेठांसाठी उपलब्ध CE प्रमाणपत्रासह.

प्रकल्प निवड

मध्यम-व्होल्टेज स्विचगियर निवडणे कॅबिनेटच्या स्वतःऐवजी इलेक्ट्रिकल सिस्टमपासून सुरू होते. ठेवण्यापूर्वी ऑर्डर, अभियंत्यांना सामान्यतः सिस्टम व्होल्टेज, ऑपरेटिंग वारंवारता, कमाल लोड करंट, याची पुष्टी करणे आवश्यक आहे. शॉर्ट-सर्किट पातळी, फीडरची संख्या, संरक्षण आवश्यकता, केबल व्यवस्था आणि स्थापना वातावरण.

हे पॅरामीटर्स योग्य कॅबिनेट कॉन्फिगरेशन आणि इलेक्ट्रिकल घटक निर्धारित करतात. Usune पुनरावलोकन करू शकता इलेक्ट्रिकल माहिती प्रोजेक्ट करा आणि समान तपशील लागू करण्याऐवजी योग्य कॉन्फिगरेशनची शिफारस करा प्रत्येक प्रकल्प.

ही प्रकल्प-आधारित निवड पद्धत विशेषतः सबस्टेशन्स, उत्पादन संयंत्रे, उर्जा यासाठी महत्त्वाची आहे पायाभूत सुविधा आणि इतर सुविधा जेथे अनेक मध्यम-व्होल्टेज सर्किट्स एकत्रितपणे कार्य करतात.

इलेक्ट्रिकल रेटिंग

मानक Kyn28 मध्यम व्होल्टेज स्विचगियर कॉन्फिगरेशन 3.6kV ते 12kV पर्यंत मध्यम-व्होल्टेज प्रणालींना समर्थन देते, यासह वर्तमान रेटिंग 630A ते 3150A पर्यंत.

शॉर्ट-सर्किट कामगिरी 25kA, 31.5kA, 40kA आणि 50kA कॉन्फिगरेशनसह अनेक स्तरांमध्ये उपलब्ध आहे. द योग्य रेटिंग इलेक्ट्रिकल नेटवर्कच्या गणना केलेल्या फॉल्ट करंटनुसार निवडले पाहिजे फक्त सामान्य ऑपरेटिंग लोडनुसार.

प्रकल्प खरेदीसाठी, अपस्ट्रीम आणि डाउनस्ट्रीमसह रेट केलेले वर्तमान आणि शॉर्ट-सर्किट क्षमता जुळणे समन्वित प्रणाली कार्यप्रदर्शन राखण्यासाठी विद्युत उपकरणे आवश्यक आहेत.

सिस्टम मॅचिंग

संपूर्ण मध्यम-व्होल्टेज वितरण प्रणालीमध्ये सामान्यतः एकापेक्षा जास्त प्रकारचे कॅबिनेट असतात. येणारी शक्ती, आउटगोइंग फीडर, ट्रान्सफॉर्मर, मीटरिंग सर्किट्स, व्होल्टेज मापन आणि बसबार कनेक्शन या सर्वांची आवश्यकता असू शकते विविध कार्ये.

Usune या सर्किट आवश्यकतांनुसार स्विचगियर लाइनअप कॉन्फिगर करू शकते. परिणामी व्यवस्था करू शकता इनकमिंग, आउटगोइंग, पीटी, मीटरिंग, बस सेक्शनलायझर आणि आयसोलेशन फंक्शन्स एका समन्वित मध्ये समाविष्ट करा विद्युत वितरण प्रणाली.

हे उपकरण प्रकल्पांसाठी योग्य बनवते जेथे स्विचगियरला थेट मंजूरीशी संबंधित असणे आवश्यक आहे सिंगल-लाइन आकृती.

संरक्षण समन्वय

सिस्टम स्तरावर मध्यम-व्होल्टेज संरक्षणाचा विचार केला पाहिजे. स्विचगियर, सर्किट ब्रेकर, संरक्षण रिले, ट्रान्सफॉर्मर, केबल आणि अपस्ट्रीम संरक्षण उपकरणे प्रकल्पाच्या संरक्षणानुसार एकत्र काम करणे आवश्यक आहे तत्वज्ञान

Kyn28 मध्यम व्होल्टेज स्विचगियर आवश्यक संरक्षण आणि नियंत्रण घटकांसह एकत्रित केले जाऊ शकते प्रकल्प तपशीलासाठी. व्हॅक्यूम सर्किट ब्रेकर प्राथमिक स्विचिंग कार्य प्रदान करते, तर संबंधित संरक्षण आणि नियंत्रण प्रणाली इलेक्ट्रिकल डिझाइननुसार कॉन्फिगर केली जाऊ शकते.

EPC प्रकल्पांसाठी, Usune कॅबिनेट कॉन्फिगरेशनला ग्राहकांच्या संरक्षण आवश्यकतांसह समन्वयित करू शकते आणि तांत्रिक दस्तऐवजीकरण.

कॅबिनेट व्यवस्था

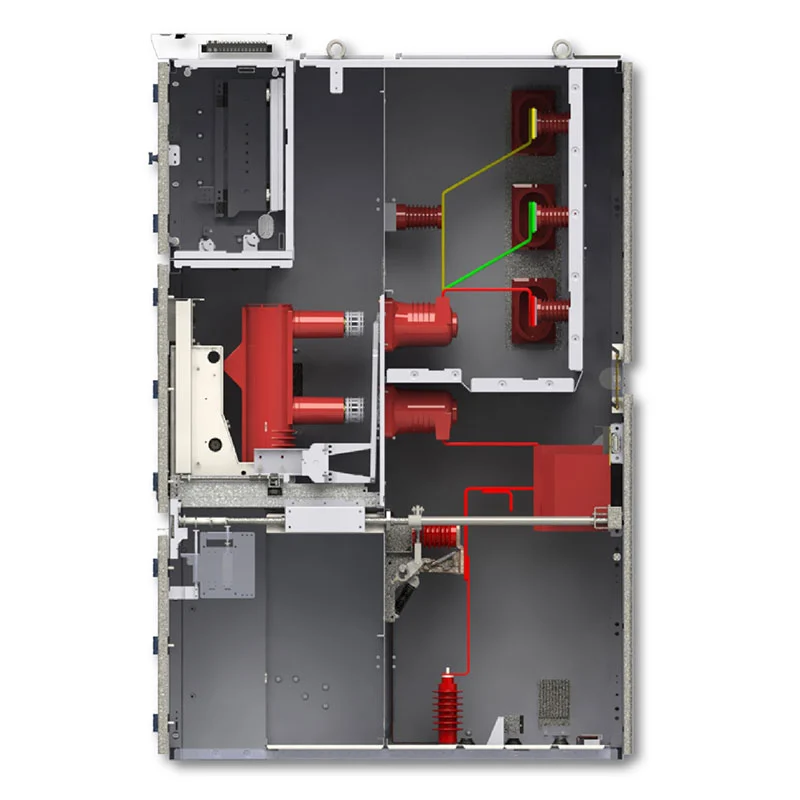

उपकरणे प्राथमिक विद्युत घटकांसाठी समर्पित क्षेत्रांसह मेटल-बंद कॅबिनेट रचना वापरतात, बसबार, केबल कनेक्शन आणि दुय्यम नियंत्रण उपकरणे.

अंतर्गत व्यवस्था इलेक्ट्रिकल इंस्टॉलेशनसाठी परिभाषित लेआउट प्रदान करते आणि संपूर्ण स्विचगियरला परवानगी देते केबल राउटिंग, कंट्रोल वायरिंग, ऑपरेटिंग ऍक्सेस आणि इलेक्ट्रिकल रूमच्या परिमाणांसह समन्वय साधण्यासाठी लाइनअप.

एकाधिक कॅबिनेट असलेल्या प्रकल्पांसाठी, सर्किट्सच्या संख्येनुसार आणि आवश्यकतेनुसार व्यवस्था नियोजित केली जाऊ शकते प्रत्येक कॅबिनेटला स्वतंत्र उत्पादन मानण्याऐवजी कार्य करते.

स्थापना नियोजन

उपकरणे ऑर्डर करण्यापूर्वी इलेक्ट्रिकल रूमच्या परिस्थितीची पुष्टी केली पाहिजे. महत्वाचे घटक उपलब्ध आहेत इंस्टॉलेशन स्पेस, केबल एंट्री दिशा, ऑपरेटिंग क्लिअरन्स, सभोवतालचे तापमान, आर्द्रता, उंची, वायुवीजन आणि वाहतूक प्रवेश.

मानक उपकरणे इनडोअर स्थापनेसाठी आहेत. सभोवतालचे तापमान -15°C ते +40°C पर्यंत निर्दिष्ट केले जाते, दैनंदिन सरासरी सापेक्ष आर्द्रता 95% पेक्षा जास्त नसावी आणि मासिक सरासरी 90% पेक्षा जास्त नसावी.

उच्च उंचीवर किंवा विशेष पर्यावरणीय परिस्थितीत स्थापनेसाठी, यूसुनेचा सल्ला घ्यावा अभियांत्रिकी टप्पा जेणेकरून योग्य विद्युत आणि इन्सुलेशन पॅरामीटर्सचा विचार केला जाऊ शकतो.

कार्यात्मक कॉन्फिगरेशन

इनकमिंग पॉवर

इनकमिंग कॅबिनेट स्विचगियर बसबार सिस्टमला मध्यम-व्होल्टेज पुरवठा जोडतात. रेटेड वर्तमान, संरक्षण नुसार व्यवस्था, मापन आवश्यकता आणि इनकमिंग केबल कॉन्फिगरेशनची पुष्टी केली पाहिजे अपस्ट्रीम इलेक्ट्रिकल नेटवर्क.

फीडर वितरण

आउटगोइंग कॅबिनेट ट्रान्सफॉर्मर, मोटर्स, उत्पादन उपकरणे किंवा इतर डाउनस्ट्रीम भारांना वीज वितरित करतात. त्यांचे प्रकल्पाच्या लोड सूची आणि फीडर शेड्यूलनुसार प्रमाण आणि वर्तमान रेटिंग निर्धारित केले जाऊ शकते.

मोजमाप

PT आणि मीटरिंग कॅबिनेट समाविष्ट केले जाऊ शकतात जेथे प्रकल्पाला व्होल्टेज मापन, ऊर्जा मापन किंवा इतर विद्युत निरीक्षण कार्ये.

बसबार विभाग

बस सेक्शनलायझर कॉन्फिगरेशनचा वापर केला जाऊ शकतो जेथे वितरण नेटवर्कला स्वतंत्र बस विभाग आवश्यक असतात किंवा प्रणालीच्या विविध विभागांमधील नियंत्रित कनेक्शन.

अभियांत्रिकी अनुप्रयोग

पॉवर सबस्टेशन्स

सबस्टेशन्समध्ये, उपकरणे येणारे स्त्रोत, ट्रान्सफॉर्मर फीडर, आउटगोइंग सर्किट्स, मीटरिंग आणि बसबार सेक्शनिंग आवश्यकता. कॉन्फिगरेशन सबस्टेशनच्या इलेक्ट्रिकलशी जुळले जाऊ शकते सिंगल-लाइन आकृती.

मॅन्युफॅक्चरिंग प्लांट्स

कारखान्यांसाठी, स्विचगियर मध्यम-व्होल्टेज वीज उत्पादन लाइन, ट्रान्सफॉर्मर, मोटर्स, कंप्रेसर, पंप आणि सहायक प्रणाली. वास्तविक भारानुसार भिन्न फीडर रेटिंग निर्दिष्ट केल्या जाऊ शकतात वितरण

खाण सुविधा

खाण प्रकल्पांमध्ये बहुधा वितरित जड विद्युत भारांचा समावेश होतो. स्विचगियर ट्रान्सफॉर्मरभोवती कॉन्फिगर केले जाऊ शकते फीडर, मोटर्स, वेंटिलेशन सिस्टम, पंपिंग उपकरणे आणि प्रक्रिया सुविधा.

व्यावसायिक पायाभूत सुविधा

मोठ्या व्यावसायिक आणि उंच इमारतींना मध्यम-व्होल्टेज इनकमिंग पॉवर आणि एकाधिक डाउनस्ट्रीमची आवश्यकता असू शकते ट्रान्सफॉर्मर सर्किट्स. इमारतीच्या इलेक्ट्रिकल रूम आणि वितरणानुसार उपकरणांची व्यवस्था केली जाऊ शकते आवश्यकता

तांत्रिक तपशील

प्रोजेक्ट व्होल्टेज, लोड करंट, फॉल्ट लेव्हल, प्रोटेक्शन यानुसार अंतिम तपशीलाची पुष्टी केली पाहिजे योजना, केबल व्यवस्था आणि स्थापना वातावरण.

पुरवठा समर्थन

Usune यांना इलेक्ट्रिकल उपकरणांच्या निर्मितीमध्ये 14 वर्षांपेक्षा जास्त अनुभव आहे आणि ते यासाठी तांत्रिक सहाय्य प्रदान करतात प्रकल्प-आधारित मध्यम-व्होल्टेज उपकरणे खरेदी.

ग्राहक सिंगल-लाइन डायग्राम, व्होल्टेज पातळी, वर्तमान रेटिंग, शॉर्ट-सर्किट आवश्यकता, कॅबिनेट प्रदान करू शकतात प्रमाण, कार्यात्मक आवश्यकता आणि स्थापना परिस्थिती. Usune नंतर तांत्रिक पुष्टीकरणासाठी मदत करू शकते आणि उपकरणे कॉन्फिगरेशन.

मानक कॉन्फिगरेशनसाठी, तांत्रिक पुष्टीकरणानंतर सामान्य उत्पादन कालावधी अंदाजे 15-20 दिवसांचा असतो. आणि पेमेंट. वास्तविक वितरण वेळ प्रकल्प कॉन्फिगरेशन आणि ऑर्डरच्या प्रमाणात अवलंबून असते.

उत्पादन बाह्य परिमाण

कॅस-स्पेस रॉकेट लाँच प्रकल्प

कॅस-स्पेस रॉकेट लॉन्च प्रकल्पासाठी KYN28 मालिकेचा संदर्भ दिला गेला आहे.

पारंपारिक व्यावसायिक इमारती किंवा कारखान्यांच्या विपरीत, एरोस्पेस पायाभूत सुविधांमध्ये अनेक विशेष असू शकतात विविध क्षेत्रांमध्ये कार्यरत विद्युत भार आणि समर्थन प्रणाली. मध्यम-व्होल्टेज वितरण उपकरणे त्यामुळे एकूण सुविधा पॉवर आर्किटेक्चरशी समन्वय साधणे आवश्यक आहे.

या प्रकल्पासाठी, स्विचगियर कॉन्फिगरेशन साइटच्या व्यापक विद्युत वितरणाचा भाग म्हणून मानले गेले. पॉवर रिसेप्शन, सर्किट वितरण, संरक्षण आणि विद्युत नियंत्रण आवश्यकतांसह प्रणाली.

प्रकल्प विशेष अभियांत्रिकी अनुप्रयोगांमध्ये भाग घेण्याची उसुनची क्षमता प्रदर्शित करतो जेथे मध्यम-व्होल्टेज उपकरणे सामान्य म्हणून पुरवण्याऐवजी प्रकल्प-विशिष्ट विद्युत आवश्यकतांशी समन्वयित करणे आवश्यक आहे मानक कॅबिनेट.

मानके आणि चाचणी

Usune एक एकीकृत गुणवत्ता आणि उत्पादन व्यवस्थापन प्रणाली लागू करते ज्यामध्ये उत्पादन, तपासणी, पर्यावरण व्यवस्थापन आणि व्यावसायिक सुरक्षा.

कंपनीकडे ISO 9001, ISO 14001 आणि ISO 45001 प्रमाणपत्रे आहेत. त्यानुसार उपकरणे तयार केली आहेत लागू IEC आणि GB मानक, लागू कॉन्फिगरेशनसाठी उपलब्ध CE प्रमाणपत्रासह.

शिपमेंट करण्यापूर्वी, उपकरणे नियमित तपासणी आणि चाचणी घेतात ज्यात संबंधित घटक, असेंब्ली, विद्युत कनेक्शन, आणि तयार उपकरणे. तांत्रिक कागदपत्रे आणि चाचणी अहवाल त्यानुसार पुरवले जाऊ शकतात प्रकल्प आवश्यकता.

वारंवार विचारले जाणारे प्रश्न

निवडीसाठी कोणती माहिती आवश्यक आहे?

मुख्य माहितीमध्ये सिस्टम व्होल्टेज, वारंवारता, रेटेड वर्तमान, शॉर्ट-सर्किट पातळी, येणाऱ्यांची संख्या आणि आउटगोइंग सर्किट्स, संरक्षण आवश्यकता, केबल व्यवस्था आणि स्थापना परिस्थिती.

कोणते व्होल्टेज रेटिंग उपलब्ध आहेत?

प्रदान केलेले कॉन्फिगरेशन 3.6kV, 7.2kV आणि 12kV प्रणालींना समर्थन देते. अंतिम व्होल्टेज रेटिंगची पुष्टी केली पाहिजे ग्राहकाच्या इलेक्ट्रिकल नेटवर्कनुसार.

Usune सिंगल-लाइन डायग्रामनुसार लाइनअप कॉन्फिगर करू शकतो का?

होय. Usune ग्राहकाच्या विद्युत आकृतीचे पुनरावलोकन करू शकते आणि त्यानुसार कॅबिनेट कार्ये आणि रेटिंग कॉन्फिगर करू शकते प्रकल्प आवश्यकता.

सबस्टेशनमध्ये उपकरणे वापरली जाऊ शकतात का?

होय. हे इनकमिंग पॉवर, ट्रान्सफॉर्मर फीडर, आउटगोइंग सर्किट्स, मीटरिंग, व्होल्टेज मापन, यासाठी कॉन्फिगर केले जाऊ शकते. आणि इनडोअर सबस्टेशन ऍप्लिकेशन्समध्ये बसबार सेक्शनिंग.

Usune कोणत्या मानकांचे पालन करते?

Usune ची उत्पादने लागू IEC आणि GB मानकांनुसार डिझाइन केलेली आहेत. कंपनी ISO 9001, ISO अंतर्गत कार्य करते 14001, आणि ISO 45001 व्यवस्थापन प्रणाली, लागू बाजारपेठांसाठी उपलब्ध CE प्रमाणपत्रासह.

तांत्रिक कागदपत्रे दिली जाऊ शकतात?

होय. Usune तांत्रिक तपशील, चाचणी अहवाल, उत्पादन दस्तऐवजीकरण आणि इतर प्रकल्प-संबंधित प्रदान करू शकते ग्राहकांच्या गरजेनुसार कागदपत्रे.

सामान्य उत्पादन कालावधी काय आहे?

मानक कॉन्फिगरेशनसाठी, तांत्रिक पुष्टीकरण आणि देयकानंतर उत्पादन साधारणपणे 15-20 दिवसांनी होते. द वास्तविक वेळापत्रक कॉन्फिगरेशन आणि प्रमाणावर अवलंबून असते.

तांत्रिक प्रस्तावाची विनंती करा

तुम्ही Kyn28 मध्यम व्होल्टेज स्विचगियर खरेदी करत असल्यास, तुमचा सिंगल-लाइन डायग्राम, सिस्टम व्होल्टेज, रेटेड प्रदान करा वर्तमान, शॉर्ट-सर्किट पातळी, कॅबिनेट प्रमाण, फीडर आवश्यकता, संरक्षण आवश्यकता आणि स्थापना परिस्थिती

Usune विद्युत आवश्यकतांचे मूल्यांकन करू शकते आणि यासाठी योग्य मध्यम-व्होल्टेज स्विचगियर कॉन्फिगरेशन प्रदान करू शकते तुमचा प्रकल्प.
