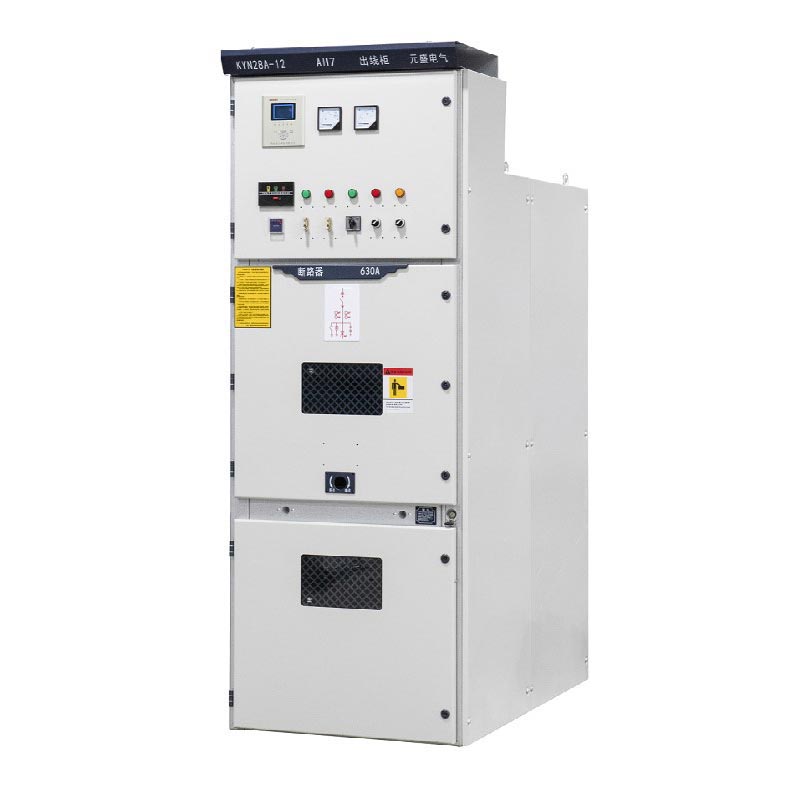

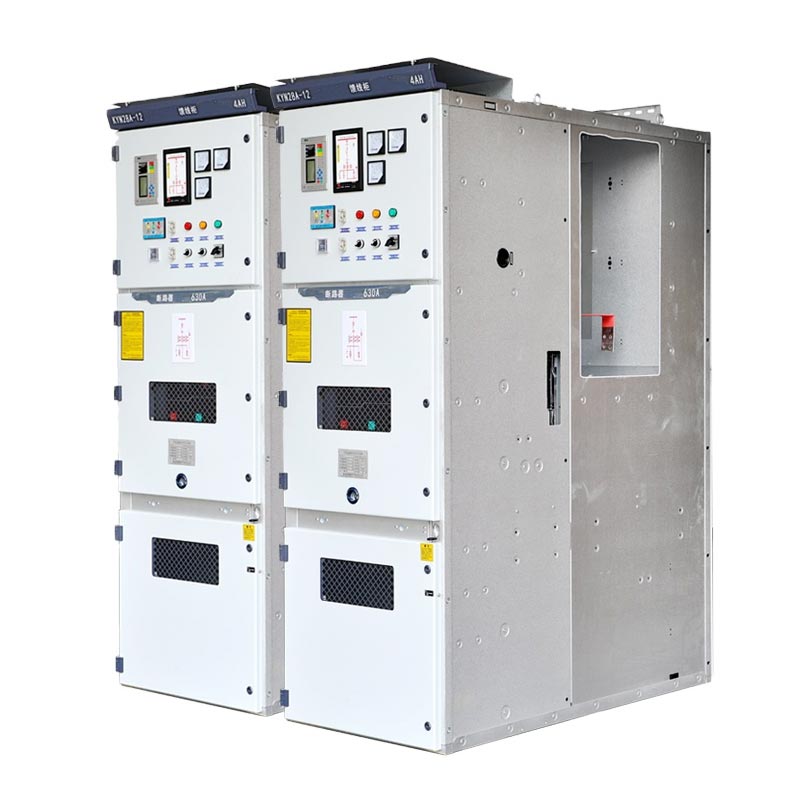

11kv Mv Vcb पटल

11kV MV Vcb पॅनेल औद्योगिक दर्जाचे, उच्च-विश्वसनीय मध्यम-व्होल्टेज वीज वितरण म्हणून स्थित आहेत. उपकरणे, suitable for 11kV and below voltage systems, and can be used in single busbar, single busbar segmented, or double busbar architectures. ते IEC 60298, IEC 694, GB3906-2006, आणि जर्मन DIN VDE 0670 सारख्या मानकांचे काटेकोरपणे पालन करतात, आणि संपूर्ण प्रक्रियेदरम्यान प्रमाणित नियंत्रणासह प्रमाणित ISO व्यवस्थापन प्रणाली आहे.

कमी व्होल्टेज स्विचगियर

मध्यम व्होल्टेज स्विचगियर

कोर पॅरामीटर्स आणि स्ट्रक्चरल हायलाइट्स

1. कोर पॅरामीटर्स

रेट केलेले व्होल्टेज 11kV (3.6~12kV शी सुसंगत), थ्री-फेज AC 50/60Hz, रेट केलेले वर्तमान 630A~2500A (सानुकूल करण्यायोग्य), शॉर्ट-सर्किट ब्रेकिंग करंट 25kA~40kA, संरक्षण पातळी IP4X (संलग्न), एकाधिक प्रणालीसह सुसंगत आर्किटेक्चर

2. स्ट्रक्चरल हायलाइट्स

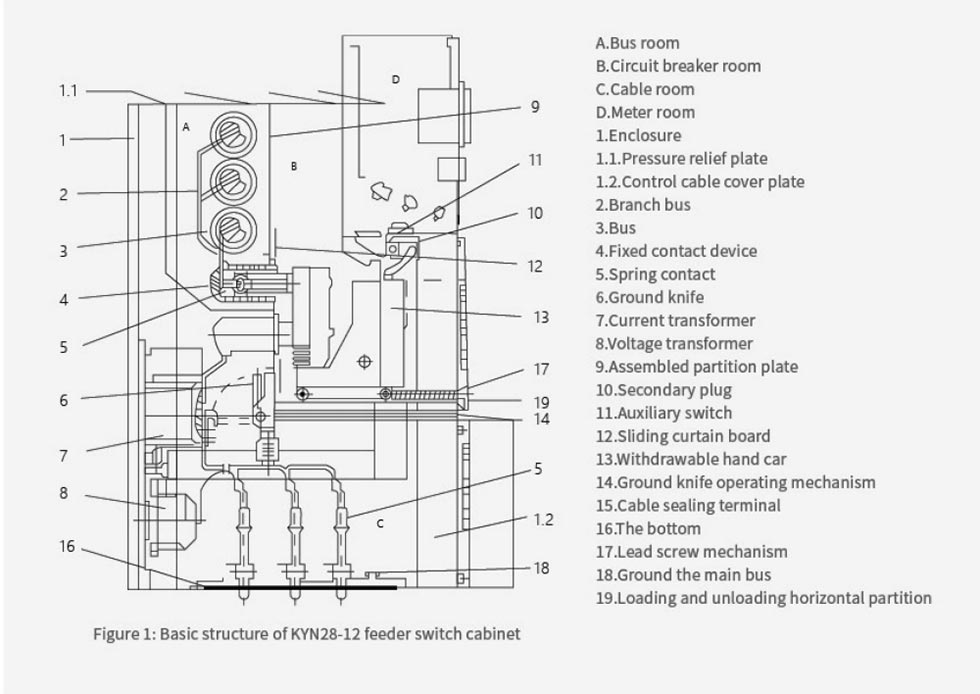

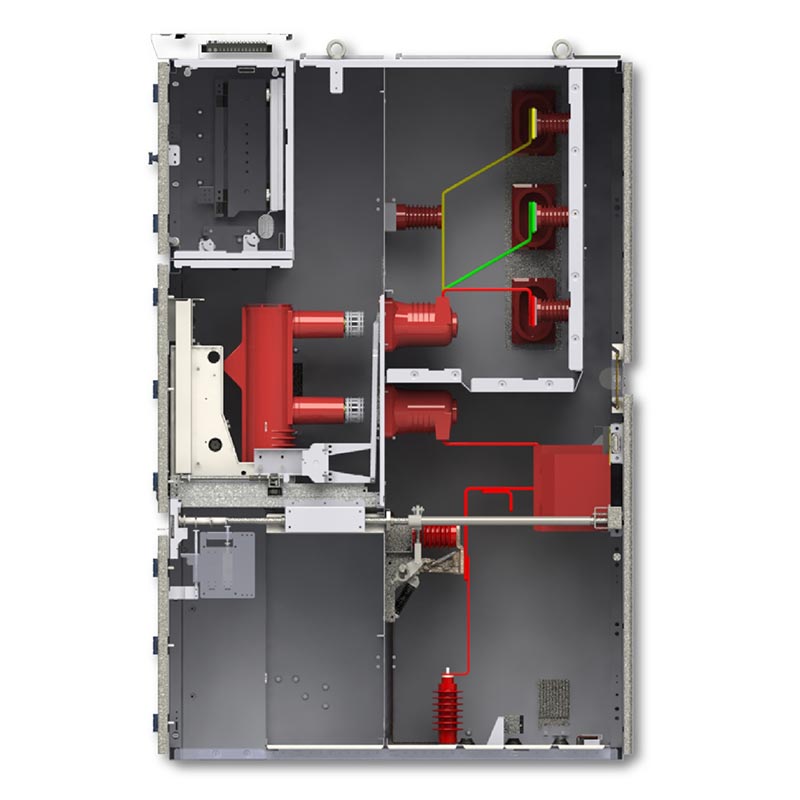

मेटल-क्लड काढता येण्याजोगा रचना, चार स्वतंत्र कंपार्टमेंट, सहज देखभालीसाठी मध्यभागी स्थित हातगाडी; सर्वसमावेशक पाच-पुरावा सुरक्षा इंटरलॉकिंग सिस्टम, यांत्रिक + इलेक्ट्रिकल दुहेरी संरक्षणासह सुसज्ज, गैरकारभार दूर करणे; मजबूत पर्यावरणीय अनुकूलता, विविध घरातील कामकाजाच्या परिस्थितीसाठी योग्य.

मुख्य फायदे

1. Reliable Performance: Vacuum circuit breaker with fast response, long mechanical life, suitable for frequent एकाधिक परिस्थितींमध्ये ऑपरेशन;

2. सुरक्षित आणि सोयीस्कर: पूर्णपणे बंद संरक्षण, कार्यक्षम देखभालीसाठी हँडकार्ट डिझाइन, बुद्धिमानांना समर्थन देते दूरस्थ ऑपरेशन आणि देखभाल;

3. Global Quality: China-based manufacturer, standardized factory ensures production capacity and quality; a म्हणून उच्च-गुणवत्तेचा पुरवठादार, एकाधिक प्रदेशांमध्ये निर्यात करतो आणि पूर्ण-सायकल सेवा प्रदान करतो.

रिअल-वर्ल्ड ॲप्लिकेशन केस

प्रकरण 1: आग्नेय आशियातील 110kV सबस्टेशनवर 11kV वितरण प्रकल्प

1. प्रकल्पाची पार्श्वभूमी: हे सबस्टेशन प्रदेशातील मुख्य वीज पुरवठा केंद्र आहे, ज्यासाठी स्थिर 11kV उर्जा आवश्यक आहे आसपासच्या औद्योगिक उद्याने आणि निवासी भागात पुरवठा. उपकरणांमध्ये उच्च विश्वासार्हता असणे आवश्यक आहे आणि अनुपालन, आणि स्थानिक 50Hz पॉवर सिस्टमशी सुसंगत असावे.

2. Application Solution: Usune customized 28 KYN28A-12 11kV MV VCB Panels, adopting a single busbar segmented architecture and equipped with VS1 vacuum circuit breakers to meet dual-circuit power supply requirements.

3. Implementation Results: In the three years since its commissioning, the equipment has operated without any अयशस्वी, गडगडाटी वादळ आणि उच्च तापमान यांसारख्या अत्यंत परिस्थितीत अनेक चाचण्या यशस्वीपणे उत्तीर्ण करणे. हे वीज वितरण आणि दोष संरक्षण अचूकपणे पूर्ण करते, सबस्टेशनला "शून्य पॉवर आउटेज" साध्य करण्यात मदत करते ऑपरेशन आणि देखभाल," आणि स्थानिक ऊर्जा विभागाकडून उच्च मान्यता प्राप्त झाली आहे.

केस 2: युरोपियन ऑटोमोबाईल मॅन्युफॅक्चरिंग प्लांटमध्ये हाय-व्होल्टेज पॉवर डिस्ट्रिब्युशन अपग्रेड

1. प्रकल्पाची पार्श्वभूमी: कारखान्याच्या स्टॅम्पिंग आणि पेंटिंग कार्यशाळांना उर्जेसाठी अत्यंत उच्च आवश्यकता आहेत पुरवठा स्थिरता, 11kV वीज वितरण प्रणालीमध्ये सुधारणा करणे आवश्यक आहे. उपकरणे EU चे पालन करणे आवश्यक आहे IEC मानके, देखभाल आणि जागेचा वापर सुलभतेचा विचार करताना.

2. ऍप्लिकेशन सोल्यूशन: 16 Usune 11kV MV VCB पॅनल्स निवडले गेले, ज्यात मध्यवर्ती स्थित हातगाडी वापरण्यात आली. रचना, सिंगल बसबार सिस्टमशी सुसंगत आणि अँटी-कंडेन्सेशन हीटर्ससह सुसज्ज आणि बुद्धिमान तापमान आणि आर्द्रता निरीक्षण मॉड्यूल.

3. Implementation Results: The equipment perfectly adapts to the European 50Hz/60Hz dual-frequency system. स्थापनेमुळे कार्यशाळेच्या सामान्य उत्पादनावर परिणाम होत नाही आणि देखभालीसाठी हातगाडी त्वरीत बाहेर काढली जाऊ शकते. After the upgrade, the factory's power supply failure rate decreased by 90%, meeting the continuous production needs ऑटोमोबाईल उत्पादन.

कार्यरत वातावरण

1. सभोवतालचे हवेचे तापमान: कमाल +40°C, किमान -10°C;
2.सापेक्ष आर्द्रता: दैनिक सरासरी ≤ 95%, मासिक सरासरी ≤ 90%;
3.उंची: ≤ 1000 मी;
4. भूकंपाची तीव्रता: ग्रेड 8 पेक्षा जास्त नाही;
5. उपकरणे आग किंवा स्फोट धोके, गंभीर प्रदूषण, रसायनांपासून मुक्त असलेल्या ठिकाणी स्थापित केली जातील. corrosion, and strong vibration.
6.If the equipment is to be used under environmental conditions exceeding the normal requirements specified in GB 3906, संबंधित व्यवस्था वापरकर्त्याने आणि निर्मात्याने मान्य केल्या पाहिजेत.

तांत्रिक तपशील

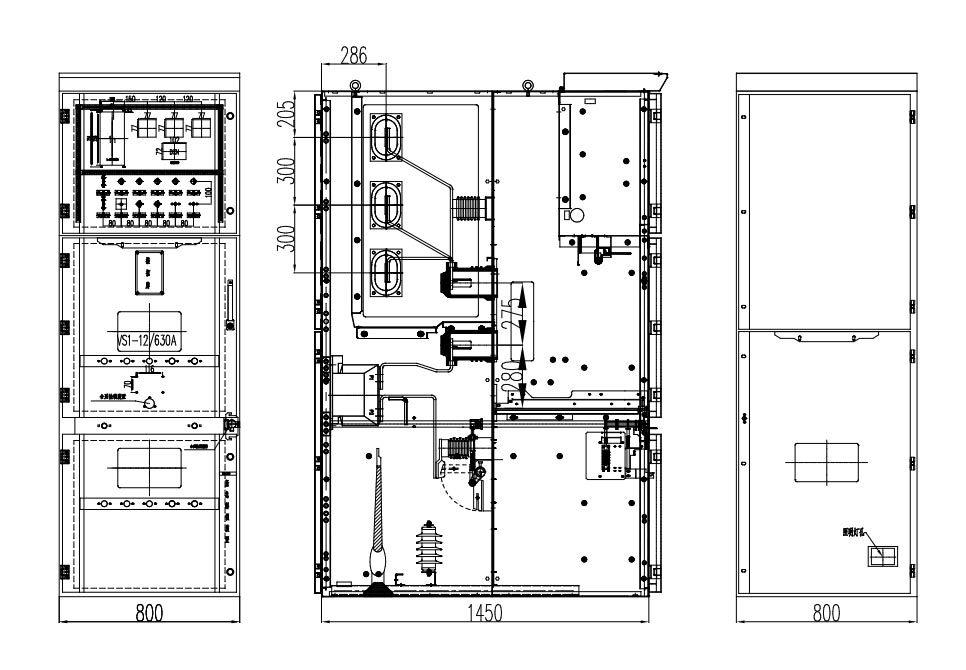

उत्पादन बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: पाच पट इंटरलॉकिंग फंक्शन?

A: मेकॅनिकल आणि इलेक्ट्रिकल ड्युअलसह अँटी-मिसऑपरेशन सर्किट ब्रेकर सारख्या पाच प्रमुख कार्यांचा समावेश आहे गैरव्यवहार टाळण्यासाठी इंटरलॉकिंग.

Q2: 11kV MV Vcb पटल 10kV प्रणालीशी सुसंगत आहेत का?

A: पूर्णपणे सुसंगत, कोणत्याही बदलाची आवश्यकता नाही, विद्यमान उपकरणे आणि पॅरामीटर कस्टमायझेशन थेट बदलू शकतात समर्थित आहे.

Q3: निर्यात अनुपालन आणि विक्रीनंतरची सेवा?

उ: आंतरराष्ट्रीय मानकांशी सुसंगत, प्रादेशिक प्रमाणपत्रे सानुकूलित केली जाऊ शकतात; rapid response from the China factory, and localized after-sales service from global outlets.

ब्रँड आणि फॅक्टरी सामर्थ्य

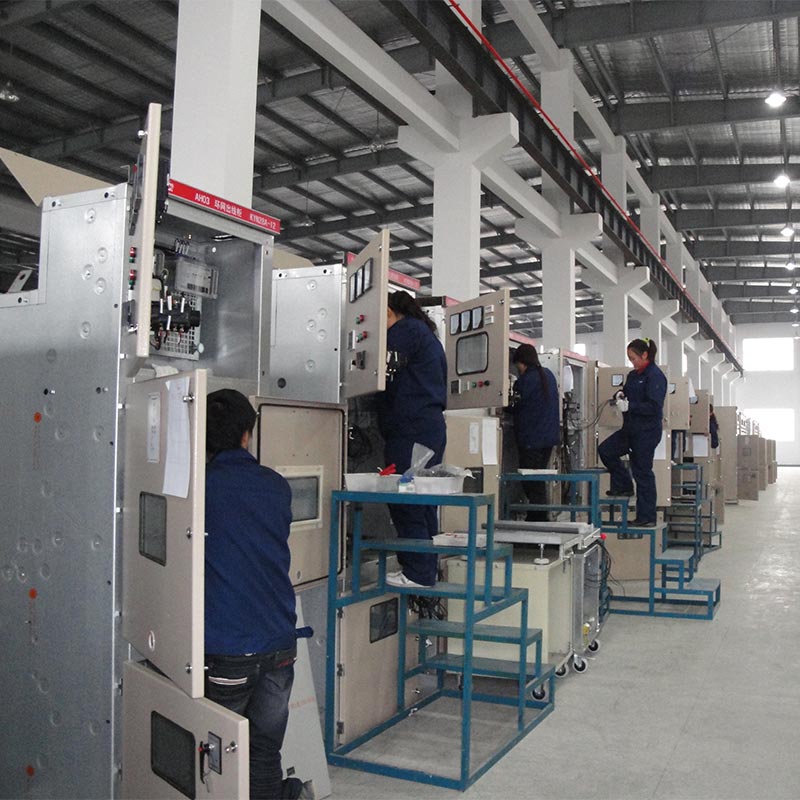

Usune 5,000 पेक्षा जास्त पॅनल्सची वार्षिक उत्पादन क्षमता असलेल्या चीनमधील त्याच्या मुख्य कारखान्यावर अवलंबून आहे. ते बढाई मारते डिजिटलाइज्ड एंड-टू-एंड व्यवस्थापन, R&D, उत्पादन आणि विक्री एकत्रित करणे. त्याची उत्पादने 30 पेक्षा जास्त व्यापतात देश, जागतिक ग्राहकांसाठी ते विश्वसनीय मध्यम-व्होल्टेज वीज वितरण पुरवठादार आणि निर्माता बनवते.
