Kyn28 स्विचगियर 10kv

Usune Kyn28 स्विचगियर 10kV तीन-फेज AC 50Hz, 3.6~12kV सिंगल बसबार आणि सिंगल बसबारसाठी योग्य आहे. खंडित पॉवर सिस्टम, आणि सर्वसमावेशक "फाइव्ह-प्रूफ" कार्ये वैशिष्ट्ये. कॅबिनेटचा हँडकार्ट विभाग सुसज्ज केला जाऊ शकतो सह मुख्य घटक जसे की व्हॅक्यूम सर्किट ब्रेकर आणि व्हॅक्यूम कॉन्टॅक्टर्स. ABB सारख्या ब्रँडचे व्हॅक्यूम सर्किट ब्रेकर VD4, Schneider HVX, आणि Usune VS1 निवडले जाऊ शकते. हे सध्या मुख्य प्रवाहातील इनडोअर हाय-व्होल्टेज पूर्ण संच आहे शक्ती वितरण उपकरणे, मुख्यत्वे विविध सबस्टेशन्स आणि वितरणामध्ये पॉवर ट्रान्समिशन आणि रिसेप्शनसाठी वापरली जातात स्टेशन, आणि सर्किट नियंत्रण, संरक्षण आणि निरीक्षणासाठी.

कमी व्होल्टेज स्विचगियर

मध्यम व्होल्टेज स्विचगियर

ऑपरेटिंग पर्यावरण आवश्यकता

• सभोवतालचे हवेचे तापमान: वरची मर्यादा +40℃, खालची मर्यादा -15℃;
• सापेक्ष आर्द्रता: दैनिक सरासरी 95% पेक्षा जास्त नाही, मासिक सरासरी 90% पेक्षा जास्त नाही;
• उंची: 1000m आणि खाली;
• भूकंपाची तीव्रता: 8 अंशांपेक्षा जास्त नाही;
• आग किंवा स्फोटाचा धोका नाही, गंभीर प्रदूषण नाही, रासायनिक गंज नाही आणि हिंसक कंपन नाही. जर द कार्यरत वातावरण GB3906 मध्ये निर्दिष्ट केलेल्या सामान्य परिस्थितीपेक्षा जास्त आहे, वापरकर्ता आणि निर्मात्याने वाटाघाटी करणे आवश्यक आहे आणि ठरवणे योग्य परिस्थिती.

तांत्रिक मापदंड

• रेट केलेले व्होल्टेज: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• रेटेड वारंवारता: 50/60Hz;
• रेट केलेले वर्तमान: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• रेट केलेले शॉर्ट-टाइम विदस्टँड करंट (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• रेटेड इन्सुलेशन लेव्हल: 42kV (1 मिनिट पॉवर फ्रिक्वेंसी, इलेक्ट्रोड्स/टू ग्राउंड दरम्यान), 48kV (खुला संपर्क); 75kV (विद्युत आवेग, इलेक्ट्रोडच्या दरम्यान/जमिनीवर), 85kV (खुला संपर्क, शिखर मूल्य);
• संरक्षण वर्ग: संलग्नक IP4X संरक्षण रेटिंग, कंपार्टमेंटसाठी IP2X संरक्षण;
• कॅबिनेट प्रकार: इनकमिंग लाइन कॅबिनेट, आउटगोइंग लाइन कॅबिनेट, ट्रान्सफॉर्मर संरक्षण कॅबिनेट, बसबार टाय कॅबिनेट, डिस्कनेक्टर स्विच कॅबिनेट, बसबार लिफ्टिंग कॅबिनेट, PT/VT कॅबिनेट इ.;
• कॅबिनेट परिमाणे: रुंदी 650mm/800mm/1000mm, उंची 2300mm, खोली 1450mm.

मुख्य फायदे

1. सर्वसमावेशक सुरक्षा संरक्षण

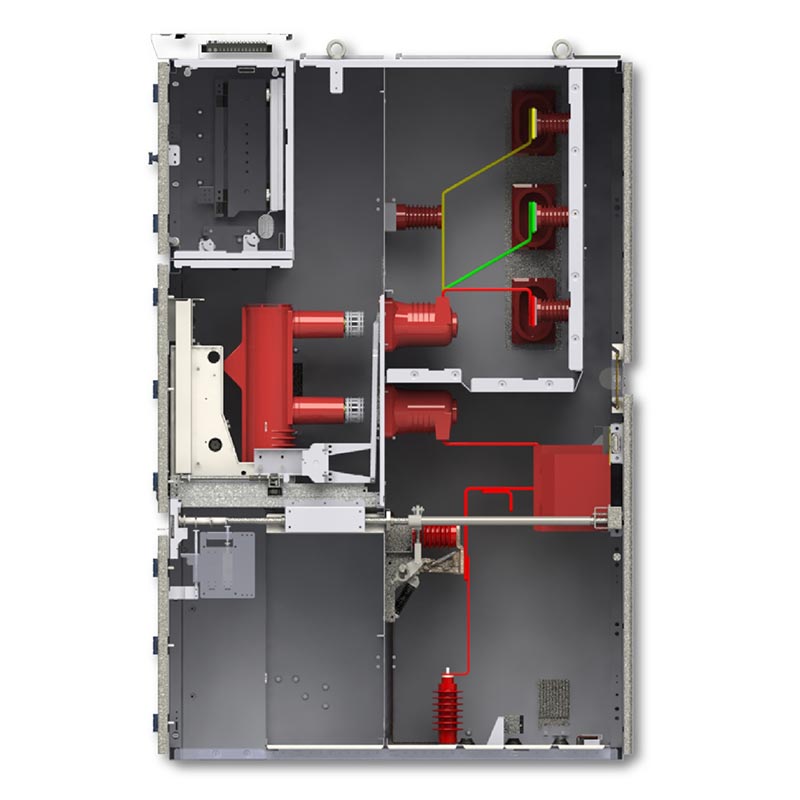

Kyn28 स्विचगियर 10kV प्रत्येक फंक्शनल कंपार्टमेंटसह स्वतंत्रपणे आर्मर्ड मेटल बंद रचना स्वीकारते वेगळे केले. मेकॅनिकल आणि इलेक्ट्रिकल इंटरलॉकसह एकत्रितपणे, ते पाच-प्रूफ इंटरलॉकिंगची पूर्णपणे जाणीव करते, काढून टाकत आहे गैरकारभाराचा धोका. संलग्न संरक्षण रेटिंग IP4X पर्यंत पोहोचते आणि कंपार्टमेंट संरक्षण IP2X आहे, पुढे सुरक्षा संरक्षण क्षमता वाढवणे.

2. स्थिर आणि विश्वासार्ह कामगिरी

IEC आंतरराष्ट्रीय मानके आणि ISO गुणवत्ता व्यवस्थापन प्रणालीनुसार काटेकोरपणे डिझाइन आणि उत्पादित केलेले, उच्च-गुणवत्तेचे व्हॅक्यूम घटक वापरून, हे विविध प्रसिद्ध ब्रँड व्हॅक्यूम सर्किट ब्रेकर्सशी सुसंगत आहे, मजबूत शॉर्ट-सर्किट सहन करण्याची क्षमता, विस्तृत व्होल्टेज आणि वर्तमान श्रेणीशी जुळवून घेते आणि दीर्घकाळासाठी योग्य आहे सतत ऑपरेशन

3. सोयीस्कर स्थापना आणि देखभाल

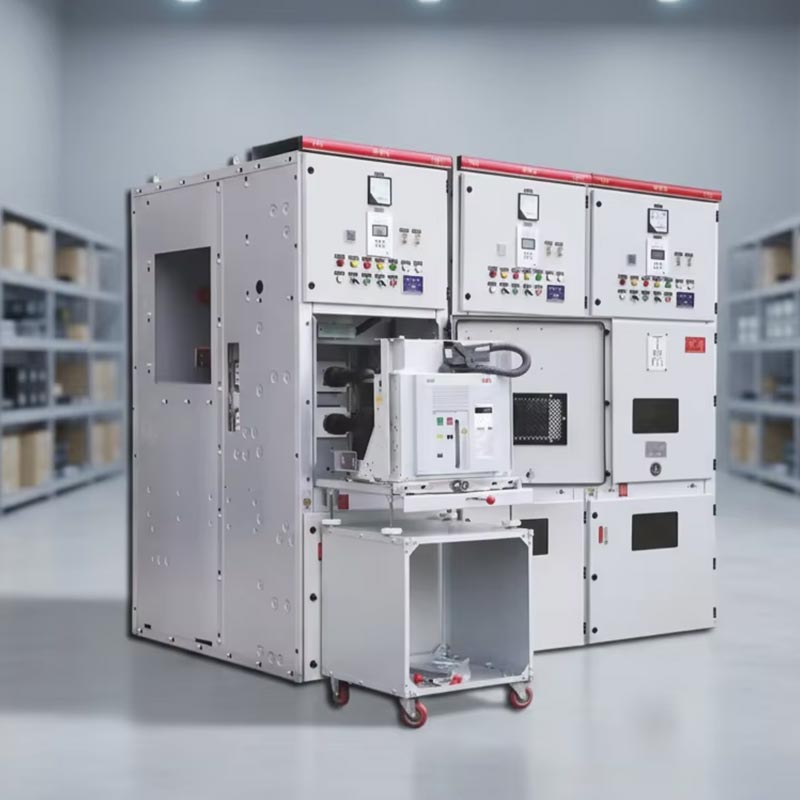

काढता येण्याजोग्या ट्रॉलीची रचना जलद आणि सुलभ तपासणी आणि बदलण्याची परवानगी देते. त्याची कॉम्पॅक्ट रचना सपोर्ट करते समोर देखभाल, जागा वाचवणे आणि डाउनटाइम. मानकीकृत कॅबिनेट परिमाणे विविध स्थापना परिस्थितींशी जुळवून घेतात, उच्च प्रतिष्ठापन कार्यक्षमता परिणामी.

4. विस्तृत लागूता

Kyn28 स्विचगियर 10kV 3.6 ते 24kV पर्यंतचे सर्व व्होल्टेज स्तर कव्हर करते, 50/60Hz ड्युअल-फ्रिक्वेंसीशी सुसंगत आहे प्रणाली, आणि विविध उद्योगांच्या वीज वितरण गरजा पूर्ण करण्यासाठी विविध प्रकारचे कॅबिनेट ऑफर करते जसे की पॉवर प्लांट, सबस्टेशन, औद्योगिक आणि खाण उपक्रम आणि उंच इमारती. हे विविध पारंपारिकांशी देखील जुळवून घेऊ शकते कार्यरत वातावरणे.

रिअल-वर्ल्ड ॲप्लिकेशन केस

एका विशिष्ट शहरातील 110kV सबस्टेशन नूतनीकरण प्रकल्पाने 28 Usune KYN28-12 स्विचगियर युनिट्स निवडल्या. उपकरणे उच्च जागा वापर, जलद कमिशनिंग आणि कमिशनिंगनंतर 99.98% विश्वासार्हता दर प्राप्त केला, लक्षणीय वीज वितरण नेटवर्कची सुरक्षा पातळी सुधारणे. या प्रकल्पात, स्विचगियरला अनुकूल केले आहे उंची, तापमान आणि आर्द्रता आणि योग्य व्हॅक्यूम सर्किट यासह साइटच्या पर्यावरणीय आवश्यकता सबस्टेशनच्या वीज वितरणाच्या गरजा पूर्णत: जुळण्यासाठी ब्रेकर मॉडेल निवडले आहे.

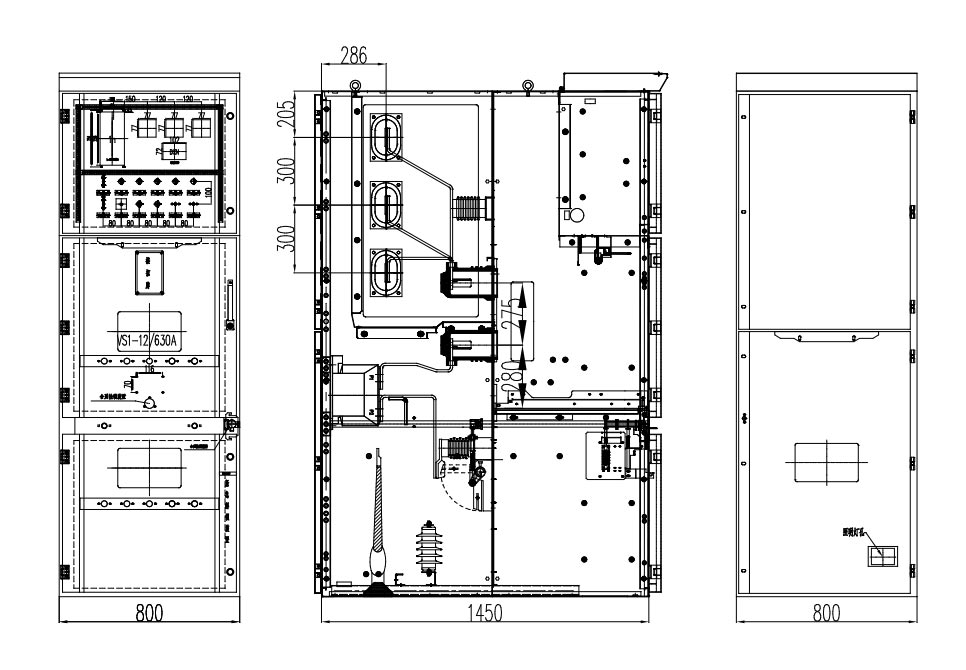

उत्पादन बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: KYN28 स्विचगियरची विशिष्ट "फाइव्ह-प्रूफ" कार्ये कोणती आहेत?

A: यामध्ये प्रामुख्याने सर्किट ब्रेकर्सचे अपघाती उघडणे आणि बंद करणे, ढकलणे किंवा खेचणे प्रतिबंधित करणे समाविष्ट आहे. हँडकार्ट लोडखाली आहे, ग्राउंडिंग वायरला थेट सर्किटशी जोडण्यापासून प्रतिबंधित करते, बंद होण्यापासून प्रतिबंधित करते ग्राउंडिंग वायर जोडलेले सर्किट ब्रेकर, आणि कर्मचाऱ्यांना चुकून थेट प्रवेश करण्यापासून प्रतिबंधित करते कंपार्टमेंट, अशा प्रकारे कर्मचारी आणि उपकरणे यांची सुरक्षा संरचनात्मकपणे सुनिश्चित करते.

Q2: Kyn28 स्विचगियर 10kV साठी नियमित देखभाल चक्र काय आहे?

उत्तर: दर 6 महिन्यांनी नियमित तपासणी आणि दर 1-2 वर्षांनी सर्वसमावेशक देखभाल करण्याची शिफारस केली जाते, यंत्रणा, इन्सुलेशन, इंटरलॉकिंग आणि बोल्ट घट्टपणा तपासण्यावर लक्ष केंद्रित करणे. Usune संपूर्ण तांत्रिक प्रदान करते समर्थन

Q3: Usune सानुकूलित स्विचगियर प्रदान करू शकते?

उ: होय. एक व्यावसायिक निर्माता म्हणून, Usune अंतर्गत कॉन्फिगरेशन, संरक्षण पातळी आणि सानुकूलित करू शकते व्होल्टेज, वर्तमान, संरक्षण आवश्यकता आणि साइट वातावरणावर आधारित बुद्धिमान निरीक्षण उपाय. हे करू शकते कॅबिनेटचे परिमाण देखील समायोजित करा आणि विशिष्ट गरजा पूर्ण करण्यासाठी योग्य व्हॅक्यूम सर्किट ब्रेकर मॉडेल निवडा.

सारांश, Usune Kyn28 Switchgear 10kV सुरक्षितता, विश्वासार्हता आणि वापर सुलभता एकत्रित करते. परिपक्व द्वारे समर्थित डिझाइन, कठोर गुणवत्ता नियंत्रण आणि सर्वसमावेशक तांत्रिक मापदंड, हे विविध कामांसाठी योग्य आहे वातावरण आणि परिस्थिती. चीनमधील एक व्यावसायिक निर्माता आणि उच्च-गुणवत्तेचा पुरवठादार म्हणून, Usune सुरूच आहे जगभरातील वापरकर्त्यांना स्थिर आणि कार्यक्षम मध्यम-व्होल्टेज वीज वितरण उपाय प्रदान करते.
