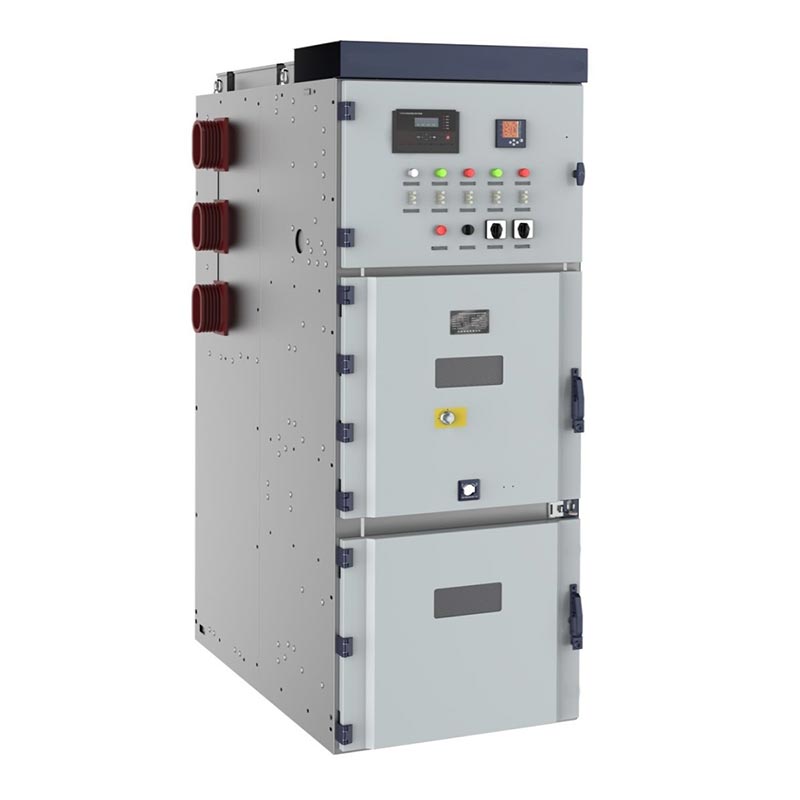

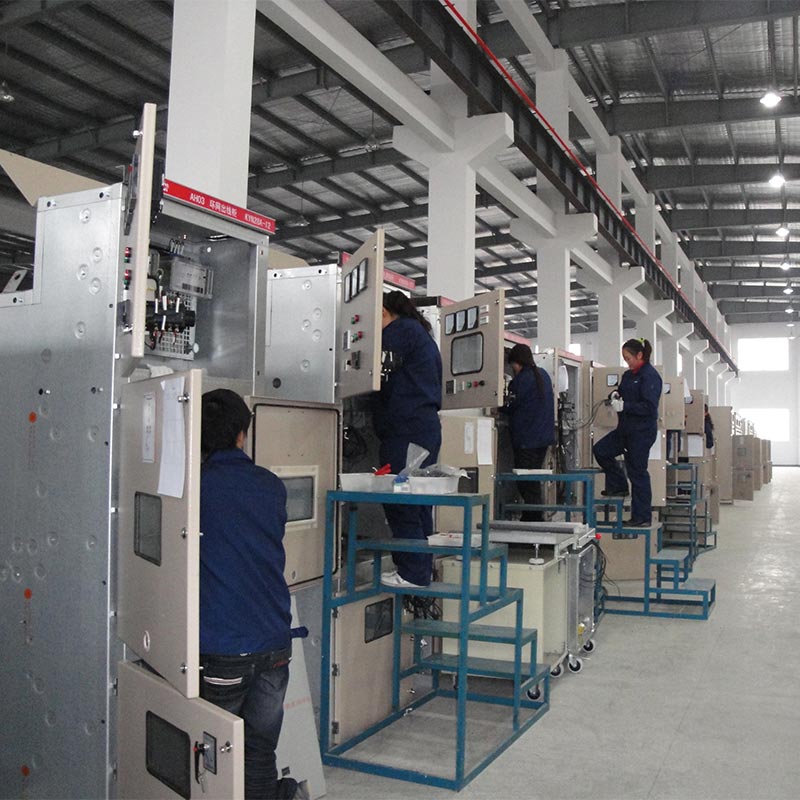

24kv मध्यम व्होल्टेज Lv आणि Mv स्विचगियर

Usune 24kV मध्यम व्होल्टेज Lv आणि Mv स्विचगियर, KYN28-24 (Z)(GZS1), आर्मर्ड काढता येण्याजोग्या AC च्या मालकीचे आहे मेटल-बंद स्विचगियर श्रेणी. हे थ्री-फेज एसी 50Hz पॉवर सिस्टमसाठी योग्य आहे आणि मुख्यतः यासाठी वापरले जाते शक्ती रिसेप्शन, वितरण, सर्किट नियंत्रण, संरक्षण आणि देखरेख.

24kV मध्यम व्होल्टेज Lv आणि Mv स्विचगियर मोठ्या प्रमाणावर वीज प्रकल्प, सबस्टेशन, औद्योगिक आणि खाणकाम मध्ये वापरले जाते एंटरप्राइजेस आणि पॉवर रिसेप्शन, वितरण, नियंत्रण आणि संरक्षणासाठी उंच इमारती. Usune च्या कोर उत्पादन बेस चीनमध्ये स्थित आहे, तो उच्च-गुणवत्तेचा एक विश्वासार्ह व्यावसायिक निर्माता बनतो जगभरातील वापरकर्त्यांसाठी मध्यम-व्होल्टेज वीज वितरण उपाय.

कमी व्होल्टेज स्विचगियर

मध्यम व्होल्टेज स्विचगियर

मुख्य तांत्रिक मापदंड

आमची उत्पादने खालील मानकांचे काटेकोरपणे पालन करतात

1. GB3906-2006 "3.6-40.5kV AC Metal-Enclosed Switchgear and Controlgear"
2. GB/T11022 "उच्च-व्होल्टेज स्विचगियर आणि कंट्रोलगियरसाठी सामान्य तांत्रिक परिस्थिती"
3. IEC62271-200 "1kV वर आणि 52kV खाली रेट केलेले व्होल्टेज असलेले एसी मेटल-बंद स्विचगियर"
4. DL/T404 "इनडोअर एसी हाय-व्होल्टेज स्विचगियर ऑर्डर करण्यासाठी तांत्रिक अटी"

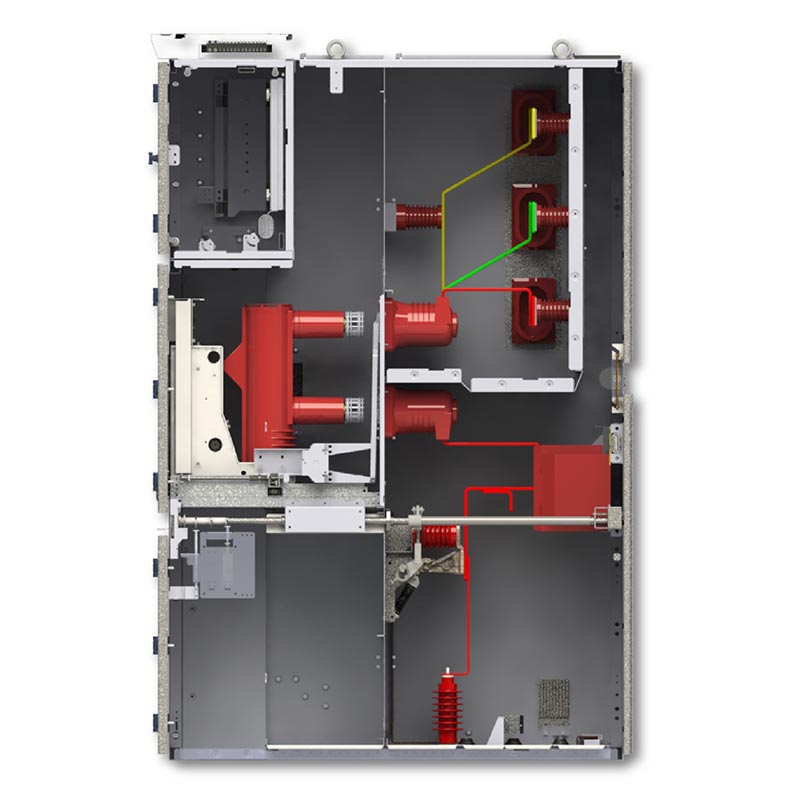

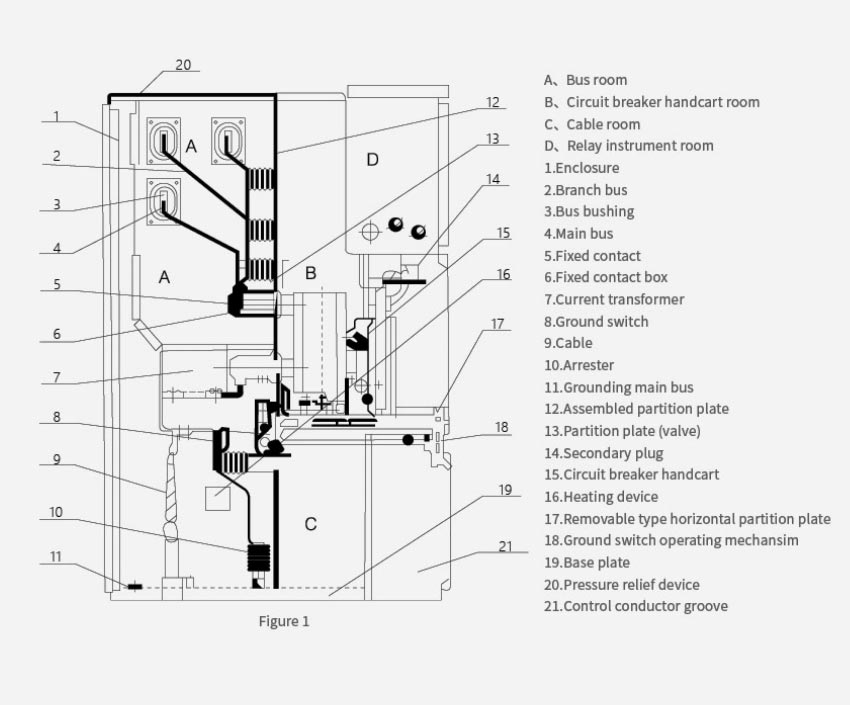

कॅबिनेट रचना

24kV मध्यम व्होल्टेज कमी आणि मध्यम व्होल्टेज स्विचगियर सर्व-मेटल विभाजित रचना स्वीकारतो, प्रत्येकासह फंक्शनल क्षेत्र स्वतंत्रपणे वेगळे केले जाते, फॉल्ट आर्क्सचा प्रसार प्रभावीपणे दडपतो.

1. Circuit Breaker Compartment: Equipped with a removable vacuum circuit breaker trolley.
2. बसबार कंपार्टमेंट: यामध्ये मुख्य बसबार, शाखा बसबार आणि बसबार इन्सुलेटर असतात.
3. Cable Compartment: Installs current transformers, voltage transformers, grounding switches, and cable terminals.
4. कंट्रोल इन्स्ट्रुमेंट कंपार्टमेंट: रिले, संरक्षण उपकरणे, उपकरणे, दुय्यम वायरिंग आणि नियंत्रण पटल
5. प्रेशर रिलीफ चॅनल: फॉल्ट सेफ्टी वाढवण्यासाठी कॅबिनेटच्या वरच्या बाजूला एक चाप रिलीफ डिव्हाइस आहे.

मुख्य वैशिष्ट्ये

1. फॉल्ट आर्क्सचा प्रसार आणि परस्पर हस्तक्षेप टाळण्यासाठी सर्व-मेटल स्वतंत्र कंपार्टमेंट.

2. सर्वसमावेशक यांत्रिक पाच-पुरावा इंटरलॉकिंग:
- लोड अंतर्गत सर्किट ब्रेकर ट्रॉली ढकलणे किंवा ओढणे प्रतिबंधित करते.
- ग्राउंडिंग स्विच बंद असताना सर्किट ब्रेकर बंद होण्यास प्रतिबंध करते.
- Prevents accidental closing of the grounding switch while energized.
- ऊर्जा असलेल्या कंपार्टमेंटमध्ये अपघाती प्रवेश प्रतिबंधित करते.
- पृथक्करण स्विचचे चुकीचे कार्य प्रतिबंधित करते.

3. समोरच्या ऑपरेशन आणि देखभालसाठी केंद्र-माउंट काढता येण्याजोग्या ट्रॉली, दुरुस्तीची सुविधा.

4. उच्च इन्सुलेशन पातळी, कॉम्पॅक्ट संरचना आणि मजबूत फॉल्ट प्रतिकार.

5. Compliant with domestic and international standards, adaptable to various power distribution schemes

व्यावहारिक अनुप्रयोग प्रकरणे

प्रकरण 1: पूर्व चीनमधील म्युनिसिपल सबस्टेशन

1. प्रकल्पाची पार्श्वभूमी

110kV म्युनिसिपल सबस्टेशनचे दुय्यम वीज वितरण नेटवर्क अपग्रेड करण्यासाठी आवश्यक आहे. वीज मागणी आणि वीज पुरवठा विश्वसनीयता सुधारणे.

2. उपाय

36 Usune 24kV मध्यम व्होल्टेज Lv आणि Mv स्विचगियर युनिट्स 24kV वीज वितरण प्रणालीसाठी तैनात करण्यात आली होती.

3. परिणाम

- स्विचगियरच्या कॉम्पॅक्ट डिझाइनने सबस्टेशनच्या मजल्यावरील 30% जागा वाचवली.
- The five-proof interlocking system operated without any operational accidents during three years of operation.
- विश्वसनीय व्हॅक्यूम सर्किट ब्रेकिंग तंत्रज्ञानामुळे आउटेज वेळ 80% पेक्षा जास्त कमी झाला, लक्षणीय सुधारणा 200,000 रहिवाशांसाठी वीज पुरवठा गुणवत्ता.

प्रकरण २: मध्य आशियातील एक मोठा पेट्रोकेमिकल प्लांट

1. प्रकल्पाची पार्श्वभूमी

आधुनिक पेट्रोकेमिकल कॉम्प्लेक्समध्ये याची खात्री करण्यासाठी अत्यंत विश्वासार्ह मध्यम-व्होल्टेज वीज वितरण प्रणाली आवश्यक आहे. गंभीर उत्पादन उपकरणांचे सतत ऑपरेशन.

2. उपाय

58 Usune 24kV स्विचगियर युनिट प्रदान केले, विशेषतः कठोर औद्योगिक वातावरणासाठी डिझाइन केलेले आणि सुधारित धूळ आणि गंज प्रतिकार.

3. परिणाम

- साइटवरील कठोर वातावरणाचा (उच्च धूळ, रासायनिक धूर) यशस्वीपणे सामना केला, स्थिरता दर्शविली कामगिरी
- फास्ट फॉल्ट डिस्कनेक्शन क्षमता (≤ 60ms) महाग कॉम्प्रेसर आणि अणुभट्ट्यांना कमी कालावधीत नुकसान होण्यापासून संरक्षण करते सर्किट
- Front-mounted maintenance design reduces maintenance downtime by 50%, ensuring production continuity.

उत्पादन बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: What is the applicable voltage range of this 24kV Medium Voltage Lv And Mv Switchgear?

A1: उत्पादन 3.6～12kV, 24kV थ्री-फेज AC 50/60Hz पॉवर सिस्टमसाठी योग्य आहे, बहुतेकांच्या गरजा पूर्ण करतात. मध्यम-व्होल्टेज वीज वितरण परिस्थिती.

Q2: उपकरणे साइटवरील देखभाल आणि दुरुस्तीला समर्थन देतात का?

A2: होय. उत्पादन फ्रंट-ऑपरेट केलेले, फ्रंट-मेन्टेनन्स डिझाइन स्वीकारते; सर्किट ब्रेकर ट्रॉलीसाठी हलवता येते इतर सर्किट्सच्या ऑपरेशनवर परिणाम न करता त्वरित देखभाल आणि बदली.

Q3: एक व्यावसायिक पुरवठादार म्हणून, तुमचा कारखाना सानुकूलित उपाय ऑफर करतो?

A3: होय. Usune रेट केलेले वर्तमान, शॉर्ट-सर्किट ब्रेकिंग करंट, कॅबिनेट आकार, संरक्षण कॉन्फिगरेशन, सानुकूलित करू शकते. इ., विविध ऑपरेटिंग परिस्थिती आणि सिस्टम आवश्यकतांशी जुळवून घेण्यासाठी प्रकल्प आवश्यकतांनुसार.
