Kyn28 स्विचगियर 12kv

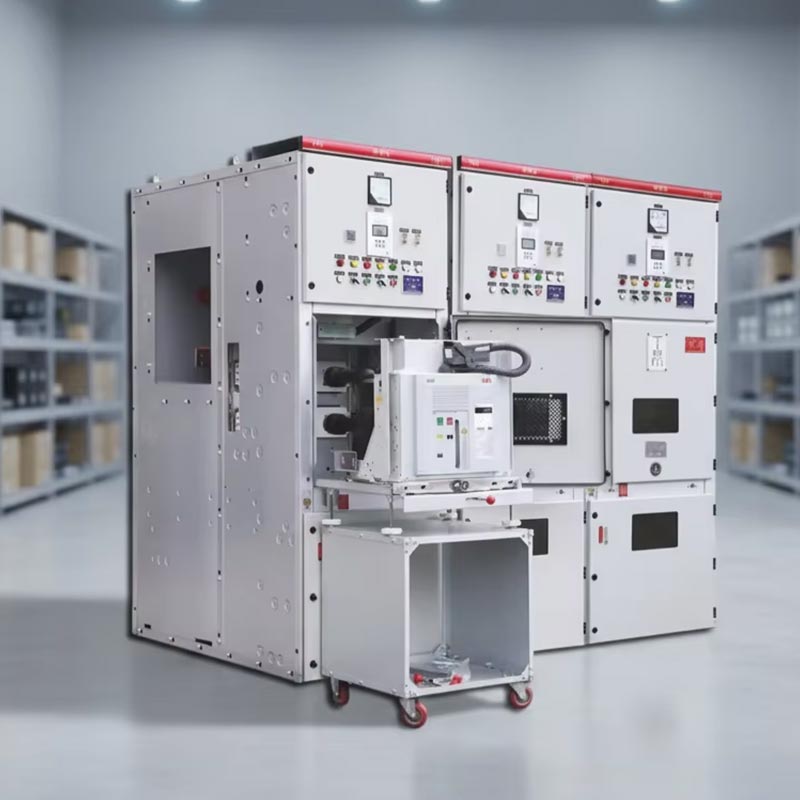

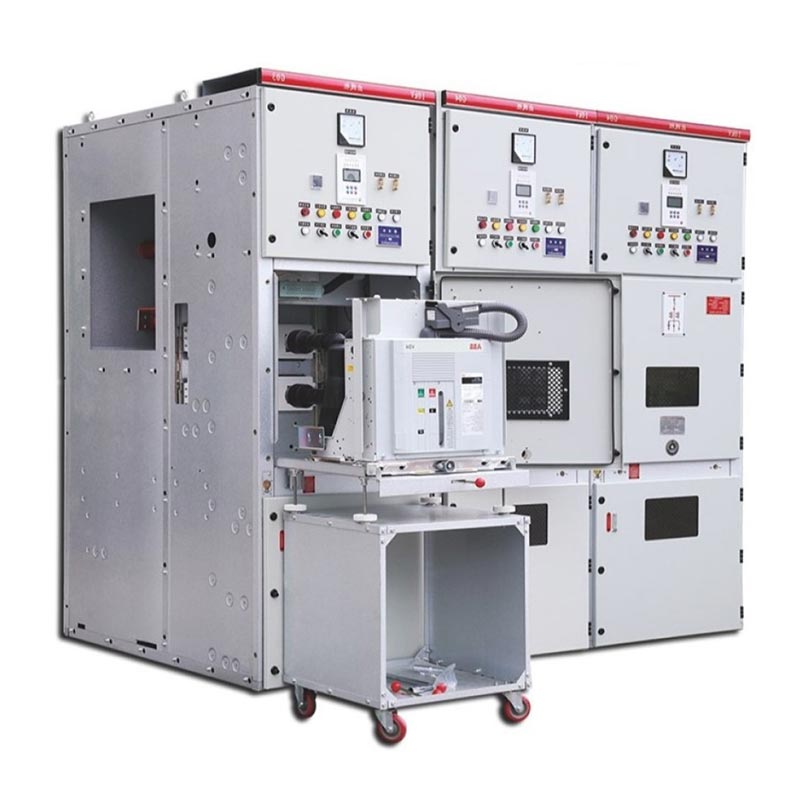

Usune Kyn28 Switchgear 12kV हे इनडोअर हाय-व्होल्टेज पॉवर डिस्ट्रिब्युशन डिव्हाईस आहे ज्यामध्ये 3.6kV कव्हर केलेले व्होल्टेज आहे, 7.2kV, आणि 12kV, 50/60Hz थ्री-फेज AC पॉवर सिस्टमसाठी योग्य. हे आधुनिक पॉवरमधील मुख्य विद्युत उपकरण आहे पारेषण आणि वितरण, औद्योगिक वीज वितरण आणि व्यावसायिक इमारत वीज पुरवठा क्षेत्रे. उत्पादन सर्किट ब्रेकर्स, बसबार यांसारख्या कार्यात्मक युनिट्सला पूर्णपणे विभक्त करणारी, बख्तरबंद, धातू-बंद रचना स्वीकारते, केबल्स आणि इन्स्ट्रुमेंटेशन कंट्रोल. हे डिझाइन सुरुवातीपासूनच आर्किंग फॉल्ट्सचा प्रसार दूर करते. तसेच आहे काढता येण्याजोग्या व्हॅक्यूम सर्किट ब्रेकर ट्रॉलीसह सुसज्ज, जलद देखभाल आणि बंद न करता बदलणे सक्षम करते बसबारच्या खाली, सुरक्षित, स्थिर आणि कार्यक्षम ऑपरेशनसाठी पॉवर सिस्टमच्या मुख्य गरजा पूर्ण करतात आणि देखभाल

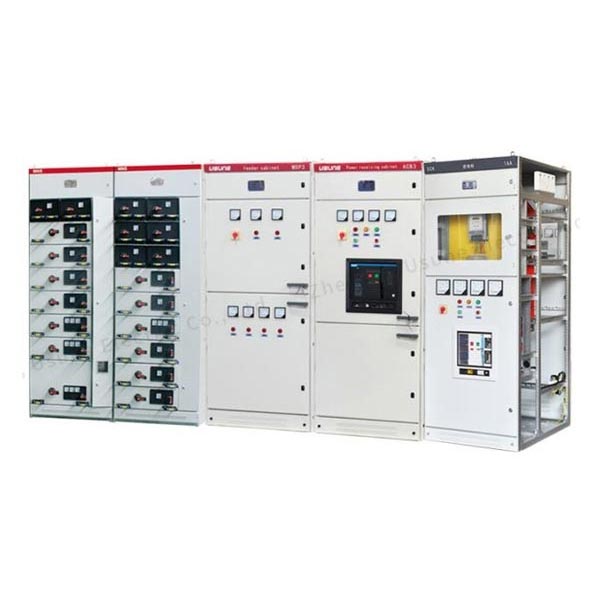

कमी व्होल्टेज स्विचगियर

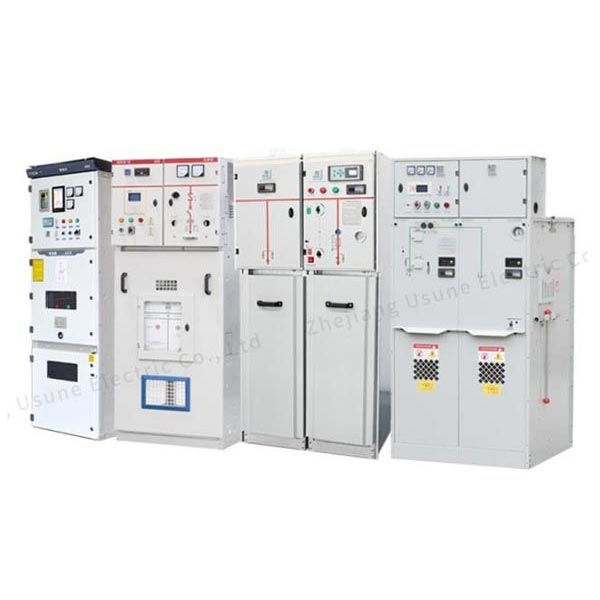

मध्यम व्होल्टेज स्विचगियर

कोर तांत्रिक पॅरामीटर्स

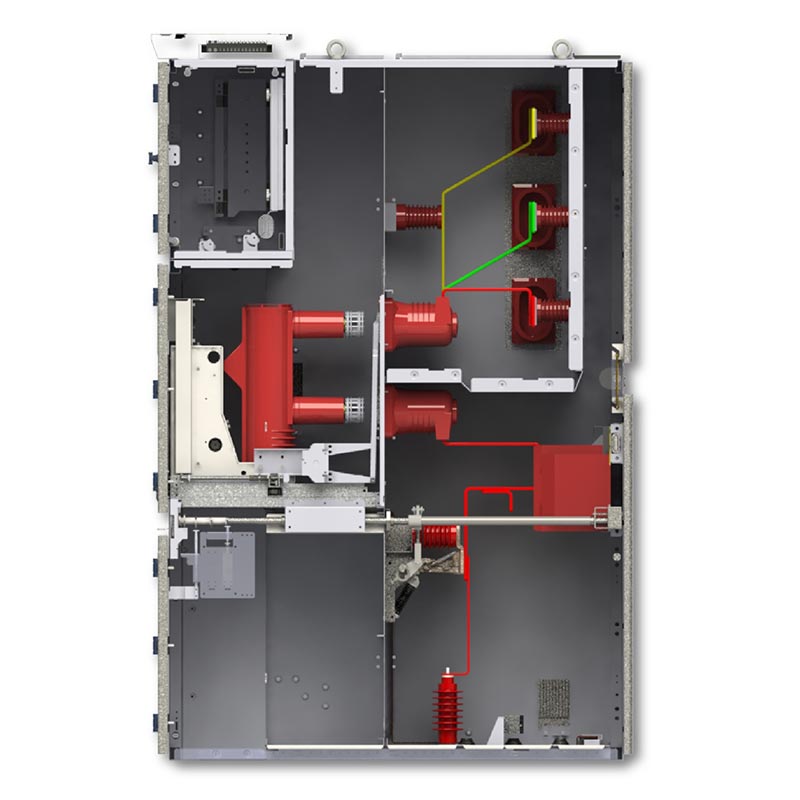

स्वतंत्र कंपार्टमेंट स्ट्रक्चर

Kyn28 स्विचगियर 12kV सर्व-मेटल आयसोलेशनसह मॉड्यूलर कंपार्टमेंट डिझाइन स्वीकारते. चार कार्यात्मक क्षेत्रे पूर्णपणे स्वतंत्र आहेत, दोष प्रसारास प्रभावीपणे प्रतिबंधित करतात:

1. सर्किट ब्रेकर कंपार्टमेंट: अचूक मार्गदर्शनासह सुसज्ज व्हॅक्यूम सर्किट ब्रेकर ट्रॉली स्थापित करते आणि ट्रॉलीची सुरक्षित हालचाल सुनिश्चित करण्यासाठी इंटरलॉकिंग यंत्रणा.
2. बसबार कंपार्टमेंट: उत्कृष्ट इन्सुलेशन कार्यक्षमतेसह मुख्य आणि शाखा बसबारचा बंद लेआउट, टाळणे फेज-टू-फेज/फेज-टू-ग्राउंड शॉर्ट सर्किटचा धोका.
3. केबल कंपार्टमेंट: भरपूर जागा, मल्टी-सर्किट केबल कनेक्शनसाठी योग्य, केबल टाकणे, वायरिंग करणे, आणि चाचणी.
4. इन्स्ट्रुमेंट आणि कंट्रोल कंपार्टमेंट: संरक्षण उपकरणे, मीटरिंग उपकरणे आणि नियंत्रण सर्किट एकत्रित करते केंद्रीकृत देखरेख आणि ऑपरेशनसाठी घटक.
5. प्रेशर रिलीफ डिव्हाईस: वरच्या बाजूला एक समर्पित प्रेशर रिलीफ फ्लॅपसह सुसज्ज, ते त्वरीत चाप सोडू शकते अंतर्गत दोषांच्या बाबतीत दबाव, कॅबिनेट आणि कर्मचाऱ्यांची सुरक्षा सुनिश्चित करणे.

मुख्य उत्पादन फायदे

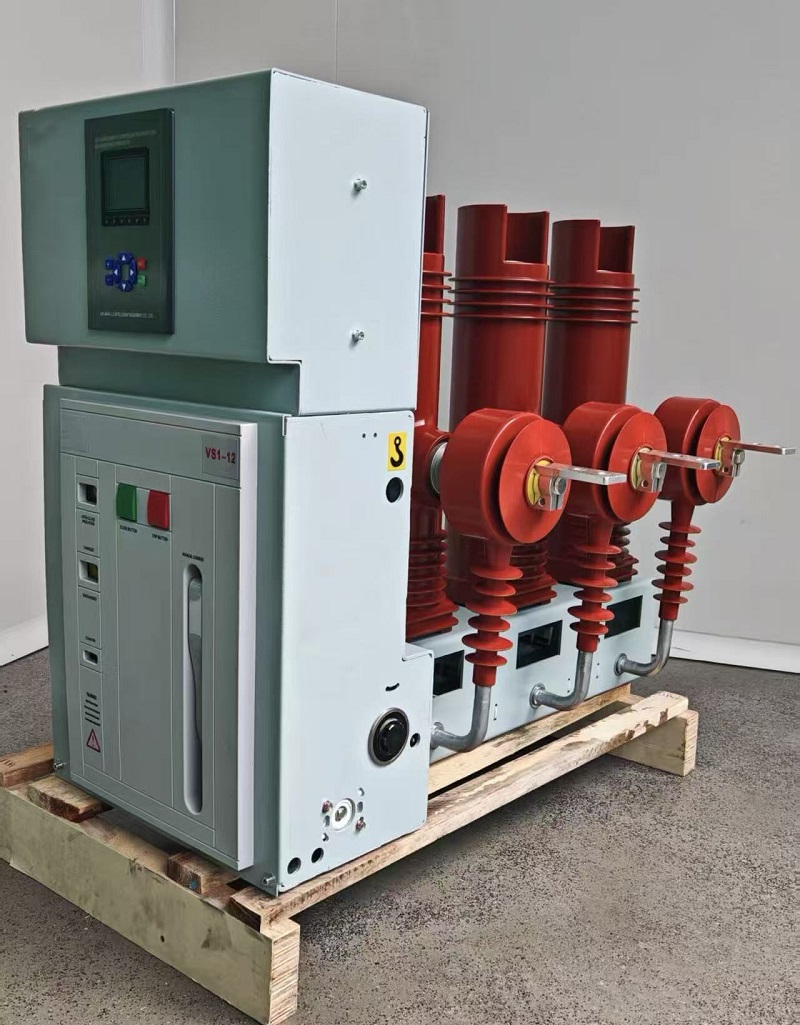

1. काढता येण्याजोग्या हँडकार्ट डिझाइन

सर्किट ब्रेकर, PT, आणि आयसोलेटिंग हँडकार्ट मालिका पूर्णपणे बदलण्यायोग्य आहेत. देखभाल दरम्यान, फक्त काढा सदोष हँडकार्ट आणि संपूर्ण बसबार डिस्कनेक्ट न करता त्वरीत वीज पुनर्संचयित करण्यासाठी स्पेअर हँडकार्टमध्ये ढकलणे, पॉवर आउटेज देखभाल वेळ लक्षणीयरीत्या कमी करते.

2. सर्वसमावेशक "पाच-प्रतिबंध" यांत्रिक इंटरलॉकिंग:

- सर्किट ब्रेकर्सचे अपघाती उघडणे आणि बंद करणे प्रतिबंधित करते;
- लोड अंतर्गत सर्किट ब्रेकर हँडकार्टमध्ये काढणे/पुश करणे प्रतिबंधित करते;
- ऊर्जावान असताना ग्राउंडिंग स्विचचे अपघाती बंद होण्यास प्रतिबंध करते;
- ग्राउंडिंग स्विच बंद असताना अपघाती उर्जा प्रतिबंधित करते;
- ऊर्जा असलेल्या कंपार्टमेंटमध्ये अपघाती प्रवेश प्रतिबंधित करते.

3. ऑप्टिमाइझ केलेली सुरक्षा आणि देखभाल

सर्व-समोरचे ऑपरेशन आणि देखभाल डिझाइन मागील देखभालीच्या जागेची गरज दूर करते, प्रभावीपणे बचत करते वितरण खोलीत मजल्यावरील जागा; कॅबिनेटमध्ये अंगभूत कंडेन्सेशन हीटर आहे, जो उच्च आर्द्रतेला अनुकूल आहे वातावरण, कंडेन्सेशनमुळे होणारे इन्सुलेशन दोष प्रतिबंधित करते.

4. उच्च इन्सुलेशन आणि फॉल्ट प्रतिरोध

Kyn28 स्विचगियर 12kV उच्च-गुणवत्तेची इन्सुलेशन सामग्री आणि वैज्ञानिकदृष्ट्या अंतरावरील इन्सुलेशनचा वापर करते, साध्य करते उच्च इन्सुलेशन पातळी. हे शॉर्ट सर्किट्स, ओव्हरव्होल्टेज आणि इतर इलेक्ट्रिकल बिघाडांना प्रभावीपणे प्रतिकार करते. एकत्रित त्याच्या धातूच्या चिलखत संरचनेसह, ते मजबूत चाप नियंत्रण क्षमतांचा अभिमान बाळगते.

मुख्य अर्ज प्रकार

1. इनकमिंग लाइन कॅबिनेट: अपस्ट्रीम स्त्रोतांकडून शक्ती प्राप्त करते, पॉवर रिसेप्शन आणि संपूर्ण संरक्षण प्रदान करते.
2. आउटगोइंग लाइन कॅबिनेट: लोड, मोटर्स आणि इतर टर्मिनल सर्किट्सना वीज वितरित करते, संरक्षण प्रदान करते.
3. पीटी आणि व्होल्टेज मापन कॅबिनेट: सिस्टम व्होल्टेजचे निरीक्षण करते आणि ओव्हरव्होल्टेज संरक्षण प्रदान करते.
4. मीटरिंग कॅबिनेट: ऊर्जा वापराच्या अचूक आकडेवारीसाठी ऊर्जा मीटरिंग उपकरणे एकत्रित करते.
5. बसबार सेक्शन कॅबिनेट: सेगमेंट केलेले ऑपरेशन, अलगाव आणि बसबार विभागांचे संरक्षण सक्षम करते.
6. अलगाव कॅबिनेट: सुरक्षित देखभाल सुनिश्चित करून, विद्युत अलगाव प्रदान करते.

रिअल-वर्ल्ड ॲप्लिकेशन केस

प्रकरण 1: पूर्व चीनमधील एका मोठ्या डेटा सेंटरसाठी 10kV वीज वितरण प्रकल्प

प्रकल्प आवश्यकता: डेटा सेंटरसाठी 99.99% उर्जा उपलब्धता आणि शून्य-फॉल्ट, अत्यंत स्थिर असणे आवश्यक आहे मध्यम-व्होल्टेज वीज वितरण प्रणाली कोर भार जसे की सर्व्हर आणि अखंड वीज पुरवठा सुनिश्चित करण्यासाठी कूलिंग उपकरणे.

ऊत्तराची: Usune Kyn28 Switchgear 12kV युनिट वापरून संपूर्ण वीज वितरण प्रणाली तयार करण्यात आली, ज्यात इनकमिंग कॅबिनेट, मीटरिंग कॅबिनेट, PT कॅबिनेट आणि 12 आउटगोइंग कॅबिनेट. हे 40kA शॉर्ट सर्किटने सुसज्ज आहे वेगवान दोष साध्य करण्यासाठी ब्रेकिंग क्षमता व्हॅक्यूम सर्किट ब्रेकर्स आणि बुद्धिमान एकात्मिक संरक्षण उपकरणे अलगाव आणि अचूक दोष स्थान.

ऑपरेशनल परिणाम: 2023 मध्ये कार्यान्वित झाल्यापासून, प्रणाली 100% सह कोणत्याही दोषांशिवाय कार्यरत आहे संरक्षण क्रियांमध्ये अचूकता दर. वार्षिक पॉवर आउटेज वेळ 5 मिनिटांपेक्षा कमी आहे, पूर्णपणे उच्च पातळीला भेटतो डेटा सेंटरची विश्वासार्हता वीज पुरवठा आवश्यकता आणि दहापट आर्थिक नुकसान प्रभावीपणे टाळते वीज बिघाडामुळे लाखो डॉलर्स.

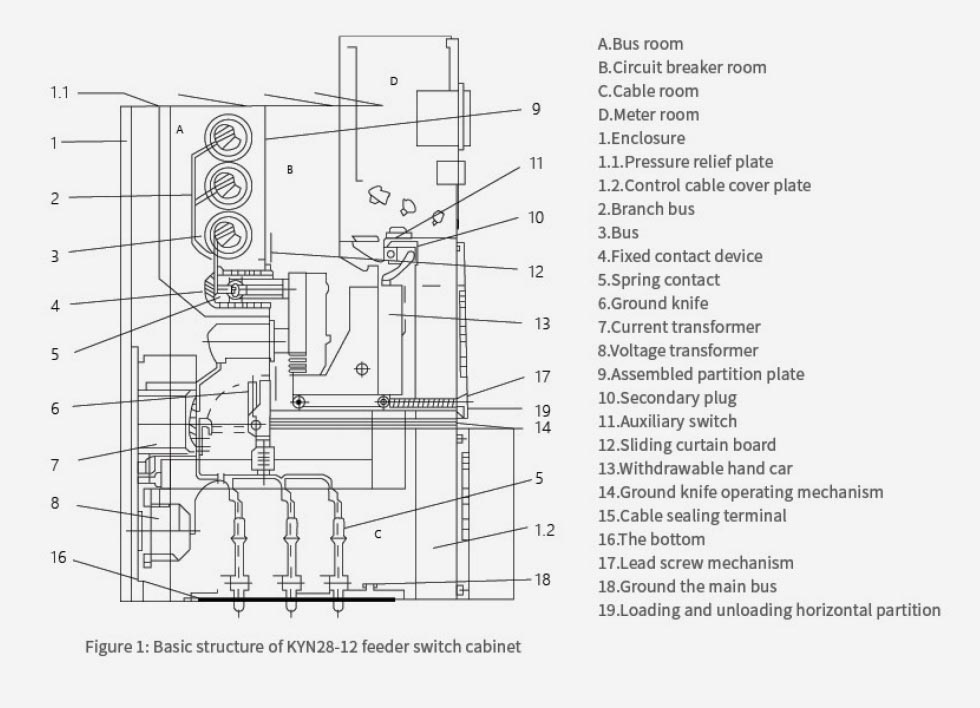

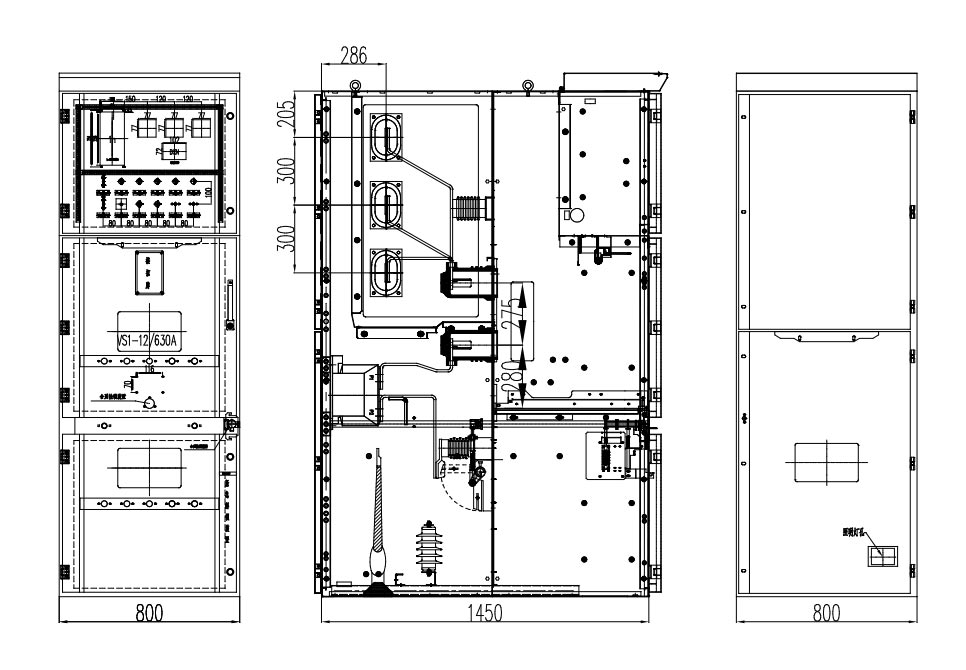

उत्पादन बाह्य परिमाण

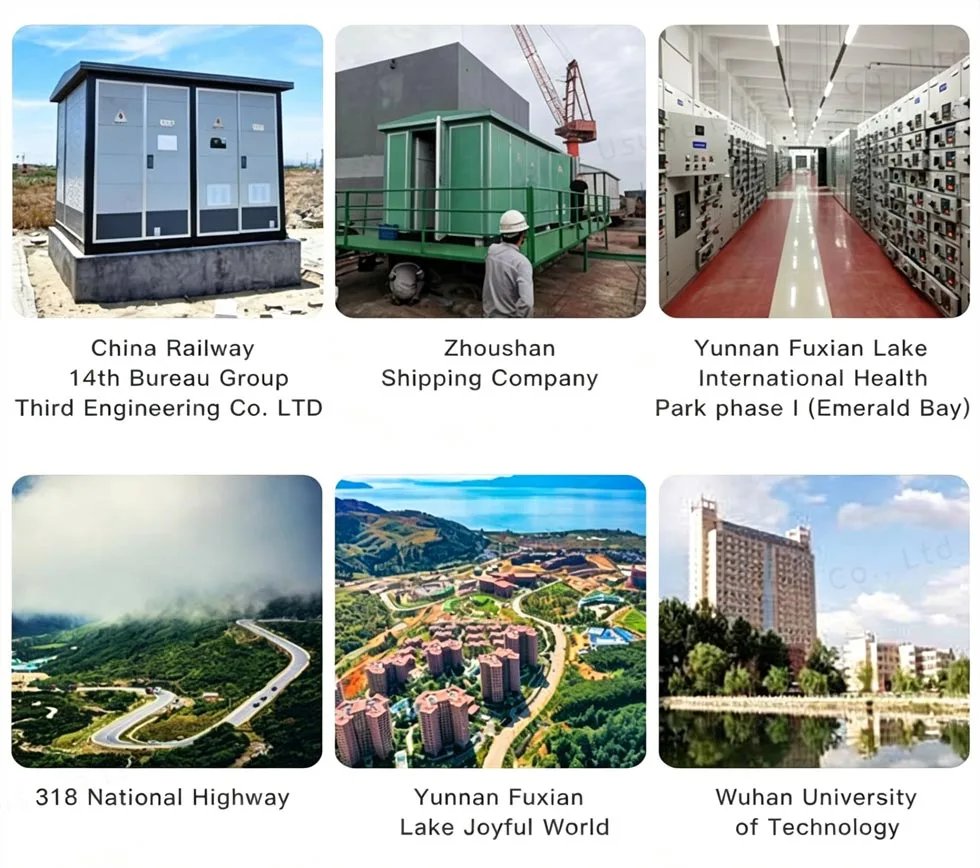

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

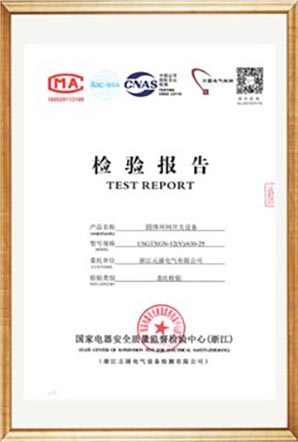

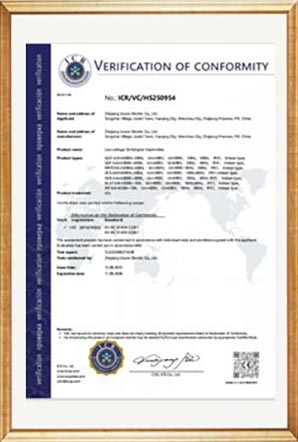

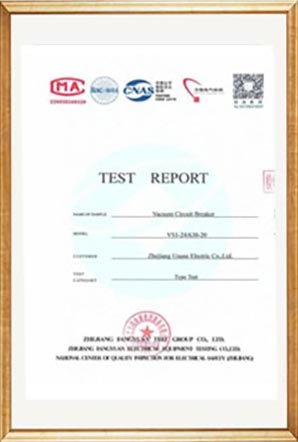

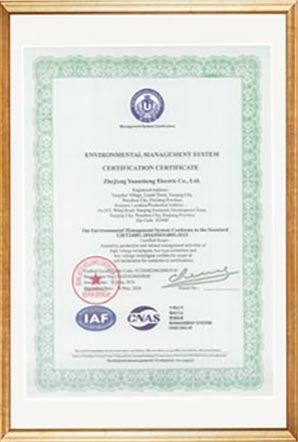

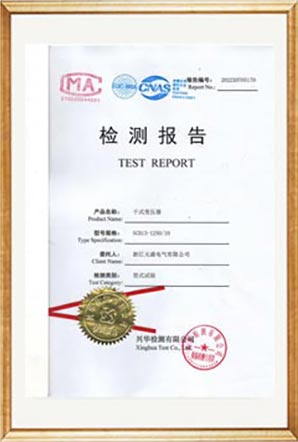

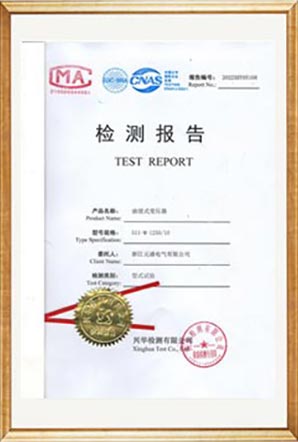

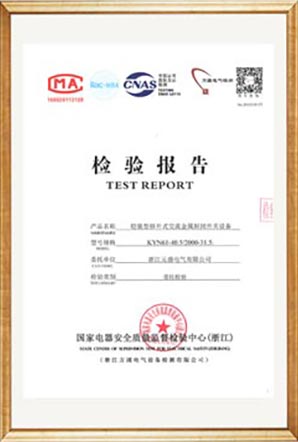

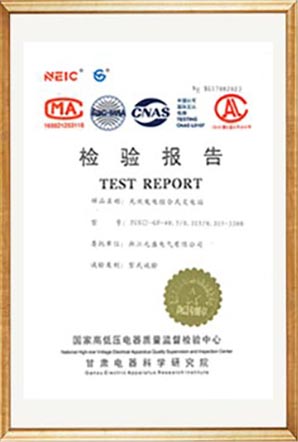

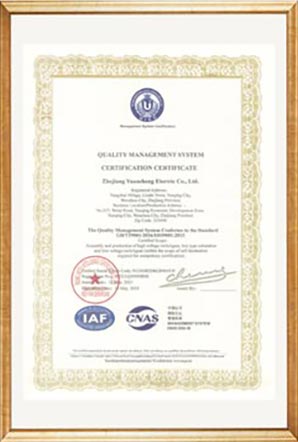

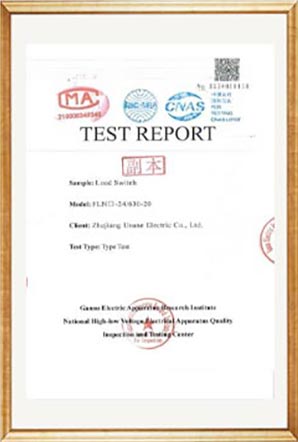

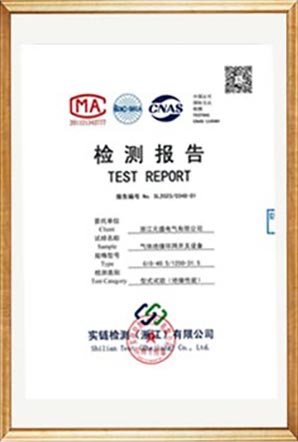

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: Kyn28 स्विचगियर 12kV प्रणालीचे "फाइव्ह-प्रूफ" इंटरलॉकिंग ही यांत्रिकरित्या सक्तीची इंटरलॉकिंग यंत्रणा आहे का, आणि ते निष्क्रिय केले जाऊ शकते?

Usune KYN28 स्विचगियरची "फाइव्ह-प्रूफ" इंटरलॉकिंग सिस्टम पूर्णपणे यांत्रिक, सक्तीने इंटरलॉकिंग डिझाइन वापरते कोणतेही इलेक्ट्रिकल ऑक्झिलरी अनलॉकिंग सर्किट नसल्यामुळे, चुकीच्या ऑपरेशनची शक्यता स्ट्रक्चरलपणे काढून टाकते. फक्त व्यावसायिक देखभाल कर्मचारी शक्तीच्या सुरक्षित परिस्थितीत विशेष साधने वापरून तात्पुरते अनलॉक करू शकतात अपयश आणि ग्राउंडिंग; सामान्य ऑपरेशन दरम्यान ते अनलॉक केले जाऊ शकत नाही. हे IEC आणि घरगुती उर्जेचे पूर्णपणे पालन करते सुरक्षा मानके, ऑपरेटर आणि उपकरणांची सुरक्षा वाढवणे.

Q2: उत्पादन सामान्यपणे उच्च आर्द्रता आणि उच्च उंचीच्या वातावरणात कार्य करू शकते आणि विशेष उपचार काय आहेत आवश्यक आहे?

उत्पादनाची मानक आर्द्रता सहिष्णुता ≤95% दैनिक सरासरी आणि ≤90% मासिक सरासरी आहे. अंगभूत कंडेनसर हीटर उच्च आर्द्रता असलेले वातावरण सहजपणे हाताळून, आपोआप डिह्युमिडिफाय करते. 1000m > उंची असलेल्या परिस्थितीसाठी, हे असू शकते उर्जा उद्योग मानकांनुसार डीरेटिंगसह वापरले जाते (प्रत्येक 1000 मीटर वाढीसाठी अंदाजे 10% डेरेटिंग उंची). सानुकूल-डिझाइन केलेले प्रबलित इन्सुलेशन आवृत्त्या क्रिपेज अंतर वाढवण्यासाठी आणि भेटण्यासाठी देखील उपलब्ध आहेत उच्च-उंची सुरक्षा ऑपरेशन आवश्यकता.
