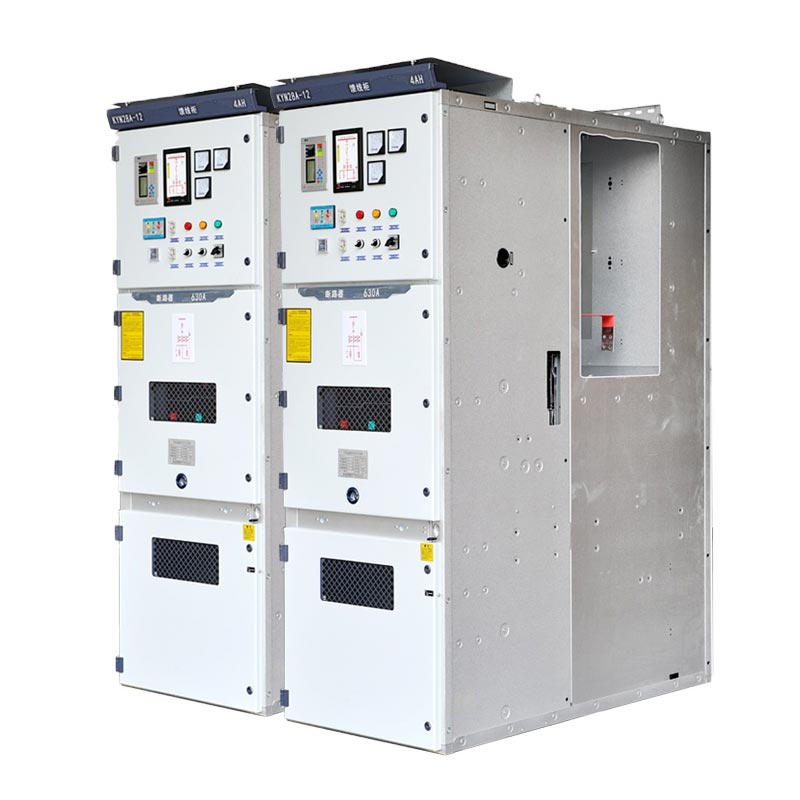

Kyn28 स्विचगियर 11kV

Usune Kyn28 स्विचगियर 11kV 3.6kV–12kV, 50Hz थ्री-फेज एसी सिस्टमसाठी योग्य आहे, पॉवर रिसेप्शन सक्षम करते, वितरण, नियंत्रण, संरक्षण आणि देखरेख. हे सिंगल बसबार, सिंगल बसबार सेक्शनलायझेशन आणि दुहेरीला समर्थन देते busbar कनेक्शन पद्धती, ते पॉवर सिस्टीममध्ये एक प्रमुख वीज वितरण यंत्र बनवते. चे मुख्य उत्पादन म्हणून ए व्यावसायिक चीनी ऊर्जा उपकरणे पुरवठादार, ते जागतिक स्तरावर विश्वसनीय मध्यम-व्होल्टेज वीज वितरण बनले आहे समाधान त्याच्या कारखाना उत्पादन क्षमता आणि स्थिर गुणवत्ता धन्यवाद.

कमी व्होल्टेज स्विचगियर

मध्यम व्होल्टेज स्विचगियर

मुख्य मानकांचे पालन

Usune Kyn28 Switchgear 11kV उत्पादनाची खात्री करण्यासाठी आंतरराष्ट्रीय आणि देशांतर्गत मानकांचे काटेकोरपणे पालन करते विश्वसनीयता, सुरक्षितता आणि परस्पर कार्यक्षमता:

1. IEC 60298 / IEC 62271-200: 1kV ते 52kV रेट केलेल्या व्होल्टेजसह एसी मेटल-बंद स्विचगियर
2. GB 3906-2006: 3–35kV AC मेटल-बंद स्विचगियर आणि कंट्रोल कॅबिनेट
3. DL/T 404-2007: इनडोअर एसी हाय-व्होल्टेज स्विचगियरसाठी तांत्रिक तपशील
4. GB/T 11022: उच्च-व्होल्टेज स्विचगियरसाठी सामान्य तपशील

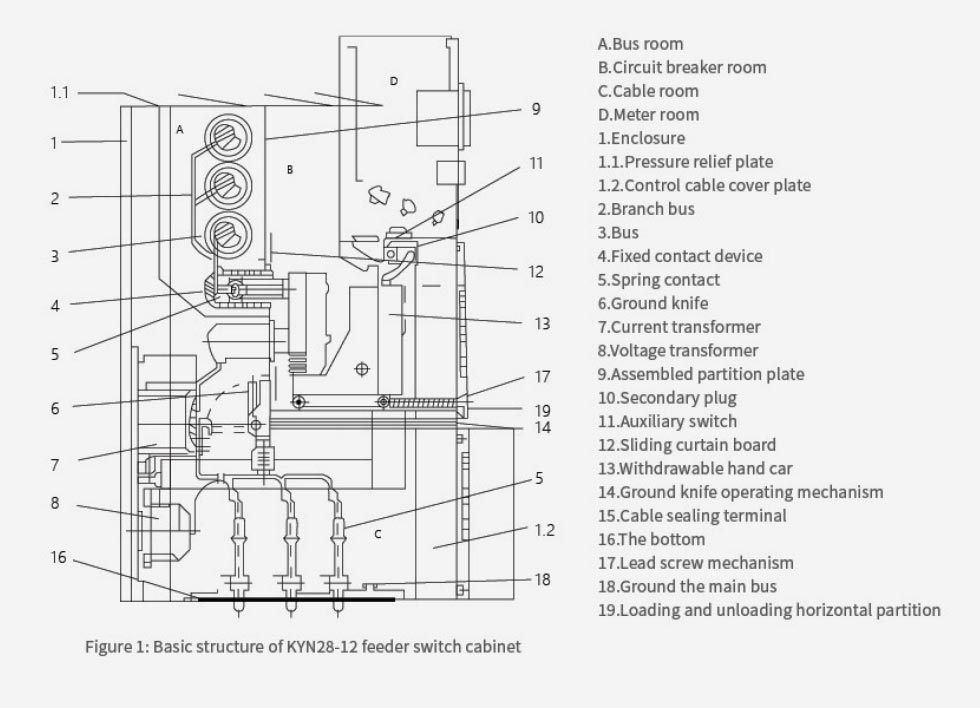

स्ट्रक्चरल आणि डिझाइन वैशिष्ट्ये

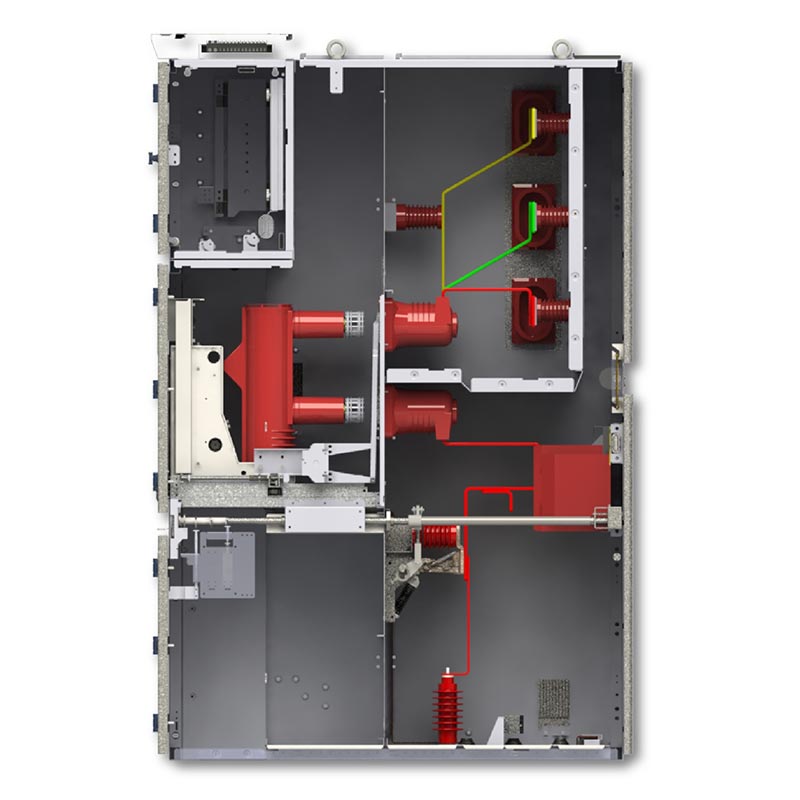

Kyn28 स्विचगियर 11kV एन्क्लोजर उच्च-गुणवत्तेच्या गॅल्वनाइज्ड/कोल्ड-रोल्डने बनवलेल्या मॉड्यूलर बोल्ट स्ट्रक्चरचा अवलंब करते स्टील प्लेट, मेटल विभाजनांद्वारे पाच स्वतंत्र ग्राउंडिंग कंपार्टमेंटमध्ये विभाजित, प्रभावीपणे दोष टाळते प्रसार

1. सर्किट ब्रेकर कंपार्टमेंट: काढता येण्याजोग्या व्हॅक्यूम सर्किट ब्रेकर ट्रॉलीसह मेकॅनिकलसह सुसज्ज इंटरलॉकिंग
2. बसबार कंपार्टमेंट: स्वतंत्रपणे विलग करून मुख्य बसबार आणि शाखा बसबार स्थापित करते.
3. केबल कंपार्टमेंट: केबल कनेक्शनसाठी वापरले जाते, ज्यामध्ये ट्रान्सफॉर्मर, ग्राउंडिंग स्विच, सर्ज अरेस्टर इ.
4. कंट्रोल इन्स्ट्रुमेंट कंपार्टमेंट: रिले, उपकरणे, संरक्षण साधने आणि दुय्यम सर्किट्स स्थापित करते.
5. प्रेशर रिलीफ चॅनेल: शीर्षस्थानी दबाव आराम उपकरणासह सुसज्ज, चाप दाब सुरक्षितपणे सोडण्याची परवानगी देते दोष झाल्यास.

मुख्य फायदे

1. काढता येण्याजोग्या हँडकार्ट डिझाइन: सर्किट ब्रेकर आणि पीटी हँडकार्ट्स परस्पर बदलण्यायोग्य आहेत, ज्यामुळे त्वरित देखभाल होऊ शकते आणि संपूर्ण बसबार विभाग डी-एनर्जी न करता बदलणे.
2. सर्वसमावेशक पाच-संरक्षण इंटरलॉकिंग: अपघाती सर्किट ब्रेकर उघडणे/बंद होणे प्रतिबंधित करते, प्रतिबंधित करते हातगाडीला ओझ्याखाली ढकलणे/खेचणे, उर्जावान असताना ग्राउंडिंग स्विच बंद करणे प्रतिबंधित करते, ऊर्जा वाढवणे प्रतिबंधित करते जेव्हा ग्राउंडिंग स्विच बंद असतो, आणि ऊर्जावान कंपार्टमेंटमध्ये अपघाती प्रवेश प्रतिबंधित करतो.
3. कॉम्पॅक्ट स्ट्रक्चर: फ्रंट-फेसिंग ऑपरेशन आणि देखभाल, इन्स्टॉलेशन स्पेसची बचत.
4. उच्च पर्यावरणीय अनुकूलता: अंगभूत कंडेन्सेशन हीटर, दमट वातावरणासाठी योग्य.

मुख्य अर्ज प्रकार:

1. इनकमिंग लाइन कॅबिनेट (प्राप्त शक्ती)
2. आउटगोइंग लाइन कॅबिनेट (फीडर/मोटरला वीज वितरण)
3. व्होल्टेज ट्रान्सफॉर्मर आणि व्होल्टेज मापन कॅबिनेट
4. मीटरिंग कॅबिनेट (ऊर्जा मीटरसह)
5. बसबार विभाग कॅबिनेट
6. अलगाव कॅबिनेट

पर्यावरणीय परिस्थिती

- सभोवतालचे तापमान: -15℃ ~ +40℃
- दैनिक सरासरी सापेक्ष आर्द्रता ≤95%, मासिक सरासरी ≤90%
- कोणतेही स्फोटक, संक्षारक वायू किंवा प्रवाहकीय धूळ नाही, तीव्र कंपन नाही
- फक्त इनडोअर इंस्टॉलेशन

मुख्य तांत्रिक मापदंड

वास्तविक अर्ज प्रकरण

नागरी व्यावसायिक संकुल वीज वितरण प्रकल्प. 50 मजली व्यावसायिक संकुल (कार्यालय + व्यावसायिक + मनोरंजन) पूर्व चीनमध्ये 18 Usune Kyn28 स्विचगियर 11kV युनिट्स वापरतात, ज्यात इनकमिंग लाईन्स, आउटगोइंग लाईन्स, PTs, मीटरिंग, दुहेरी बसबारद्वारे अनावश्यक वीज पुरवठ्यासह विभाग कॅबिनेट आणि अलगाव कॅबिनेट.

दोन वर्षांच्या ऑपरेशननंतर, कोणत्याही अनियोजित वीज खंडित न होता 99.98% वीज पुरवठ्याची विश्वासार्हता प्राप्त झाली. द स्विचगियर त्वरीत बदलले जाऊ शकते, लक्षणीय देखभाल वेळ कमी करते. कॉम्पॅक्ट कॅबिनेट मध्ये जागा वाचवते वितरण कक्ष आणि कंडेन्सेशन हीटर दमट वातावरणात स्थिर कार्य सुनिश्चित करते.

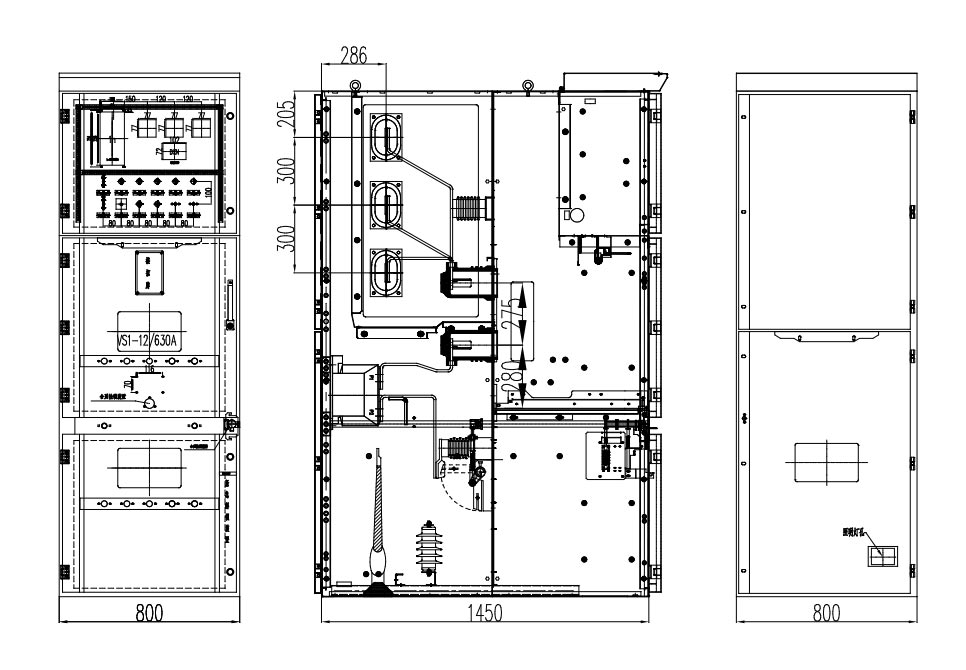

उत्पादन बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: Usune KYN28 11kV आणि पारंपारिक स्थिर स्विचगियरमधील मुख्य फरक काय आहेत?

A: मुख्य फरक म्हणजे काढता येण्याजोग्या स्विचगियरची रचना. सर्किट ब्रेकर्स स्वतंत्रपणे काढले जाऊ शकतात आणि अदलाबदल, देखभाल दरम्यान संपूर्ण वीज आउटेजची आवश्यकता दूर करते. याचा परिणाम उच्च सुरक्षा आणि देखभाल कार्यक्षमता, आणि स्वतंत्र कंपार्टमेंट प्रभावीपणे फॉल्ट श्रेणी मर्यादित करते.

Q2: Kyn28 स्विचगियर 11kV जास्त उंचीवर किंवा विशेषतः दमट वातावरणात वापरता येईल का?

उ: होय. एक व्यावसायिक निर्माता म्हणून, Usune उच्च-उंचीचे डिरेटिंग डिझाइन, वर्धित इन्सुलेशन आणि गंज संरक्षण, आणि दमट वातावरणात विश्वसनीय ऑपरेशन सुनिश्चित करण्यासाठी अंगभूत हीटर.

Q3: उत्पादन वॉरंटी आणि विक्रीनंतरच्या सेवेबद्दल काय?

उत्तर: संपूर्ण मशीन 12 महिन्यांच्या वॉरंटीसह येते, एक जागतिक तांत्रिक संघ जो दिवसाचे 24 तास प्रतिसाद देतो आणि जलद ऑन-साइट सेवा मुख्य भागात उपलब्ध आहे. आम्ही दीर्घकालीन देखभाल आणि तांत्रिक प्रशिक्षण देखील प्रदान करतो.
