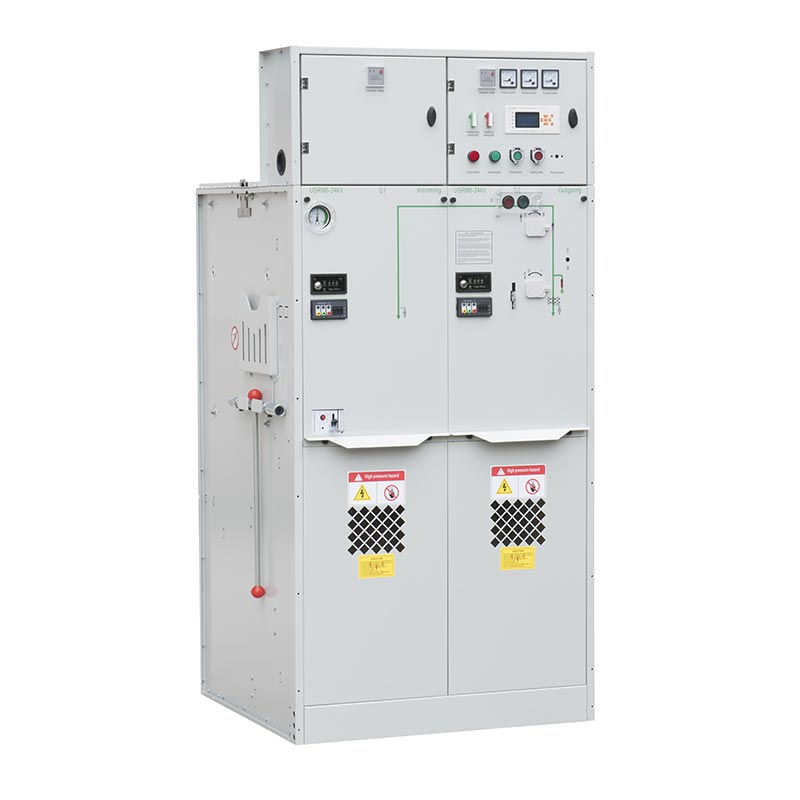

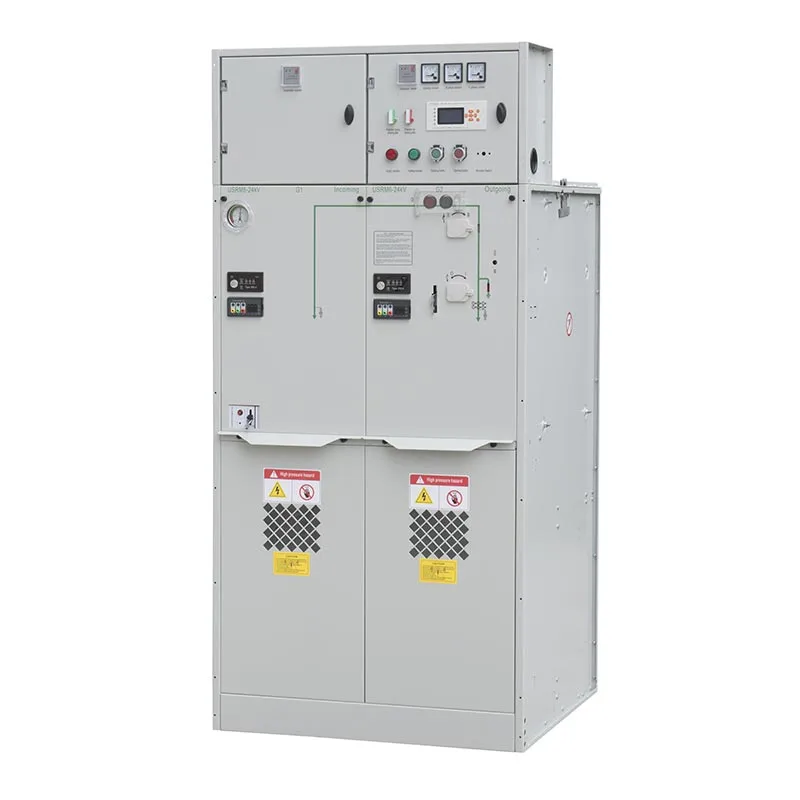

Usune 24kV गॅस इन्सुलेटेड स्विचगियर विशिष्ट वितरणाशी जुळण्यासाठी वेगवेगळ्या कार्यात्मक युनिट्ससह उपलब्ध आहे. आवश्यकता सी युनिट लोड स्विचिंग आणि वितरण नियंत्रणासाठी लोड ब्रेक स्विच युनिट आहे, एफ युनिट लोड आहे ट्रान्सफॉर्मर आणि फीडर संरक्षणासाठी ब्रेक स्विच-फ्यूज कॉम्बिनेशन युनिट आणि व्ही युनिट हे सर्किट ब्रेकर युनिट आहे प्रगत स्विचिंग आणि संरक्षण कार्ये आवश्यक असलेले अनुप्रयोग.
त्याच्या कॉम्पॅक्ट संलग्न संरचना, लवचिक कार्यात्मक कॉन्फिगरेशन आणि विश्वसनीय इन्सुलेशन कामगिरीसह, Usune इन्स्टॉलेशन कमी करून वीज वितरण सुरक्षितता सुधारू पाहणाऱ्या ग्राहकांसाठी एक व्यावहारिक उपाय प्रदान करते जागा
सीलबंद गॅस-इन्सुलेटेड डिझाईन मुख्य विद्युत घटकांना बंदिस्त कॅबिनेटमध्ये ठेवते, त्यांचे कमी करते धूळ, आर्द्रता आणि बाह्य दूषिततेचा संपर्क. ही कॉम्पॅक्ट रचना इंस्टॉलेशन स्पेस ऑप्टिमाइझ करण्यात मदत करते आणि सबस्टेशन्स, औद्योगिक संयंत्रे आणि उपलब्ध जागा असलेल्या शहरी वितरण प्रकल्पांसाठी विशेषतः योग्य आहे मर्यादित
Usune 24kV गॅस इन्सुलेटेड स्विचगियर वितरण नेटवर्कनुसार भिन्न कार्यात्मक कॉन्फिगरेशनला समर्थन देते आवश्यकता C युनिट विश्वसनीय लोड स्विचिंगसाठी लोड ब्रेक स्विच वापरते, F युनिट लोड ब्रेक एकत्र करते ट्रान्सफॉर्मर आणि फीडर संरक्षणासाठी फ्यूजसह स्विच करा, तर व्ही युनिट ॲप्लिकेशनसाठी सर्किट ब्रेकर वापरते अधिक व्यापक स्विचिंग आणि संरक्षण क्षमता आवश्यक.
स्विचगियर -40°C ते +50°C पर्यंत सभोवतालच्या तापमानासाठी डिझाइन केलेले आहे, 24-तास सरासरी तापमान नाही 35°C पेक्षा जास्त. हे 4,000 मीटर पर्यंतच्या उंचीवर वापरले जाऊ शकते, तर गॅस चार्जिंगवर विशेष लक्ष दिले पाहिजे जेव्हा उपकरणे 1,000 मीटरच्या वर स्थापित केली जातात तेव्हा दबाव. उच्च-उंचीच्या स्थापनेसाठी, अंतिम कॉन्फिगरेशन वास्तविक ऑपरेटिंग परिस्थितीनुसार Usune सह पुष्टी केली पाहिजे.
संलग्न रचना अंतर्गत घटकांवर पर्यावरणीय दूषित होण्याचा प्रभाव कमी करण्यास मदत करते, जे करू शकते नियमित उपकरणे व्यवस्थापन सुलभ करा. यामुळे विश्वासार्ह गरज असलेल्या ग्राहकांसाठी स्विचगियर योग्य बनते कमी देखभाल वर्कलोडसह मध्यम-व्होल्टेज उपकरणे.
मानक सेवा उंची 4,000 मीटर पर्यंत आहे. जेव्हा उपकरणे 1,000 मीटरपेक्षा जास्त उंचीवर स्थापित केली जातात, चार्जिंग प्रेशर वास्तविक इंस्टॉलेशन उंचीनुसार समायोजित केले जाऊ शकते. 2,000 वरील स्थापनेसाठी m, कमी झालेले वातावरणीय दाब आणि परिणामी इन्सुलेशन आवश्यकतांवर विशेष विचार केला पाहिजे.
उपकरणे -40°C ते +50°C, सरासरी तापमान 24 पेक्षा जास्त असलेल्या सभोवतालच्या तापमान श्रेणीसाठी डिझाइन केलेले आहे. तास 35 डिग्री सेल्सियसपेक्षा जास्त नाही. ही विस्तृत ऑपरेटिंग तापमान श्रेणी स्विचगियरला थंड-प्रदेश आणि दोन्ही सर्व्ह करण्यास अनुमती देते जेव्हा प्रकल्पाच्या एकूण परिस्थिती निर्दिष्ट आवश्यकता पूर्ण करतात तेव्हा गरम हवामान अनुप्रयोग.
सापेक्ष आर्द्रता 24 तासांच्या आत 95% पेक्षा जास्त नाही आणि 90% पेक्षा जास्त नसलेल्या परिस्थितीसाठी डिझाइन केली आहे मासिक आधारावर. स्थापनेचे वातावरण देखील स्फोटक किंवा संक्षारक वायूंपासून मुक्त असले पाहिजे जे होऊ शकते उपकरणांवर विपरित परिणाम होतो.
स्विचगियर स्फोटक किंवा संक्षारक वायू किंवा तीव्र धक्का आणि प्रभाव नसलेल्या ठिकाणी स्थापित केले पाहिजे. द GB/T 5582 नुसार पर्यावरणीय दूषिततेची पातळी पातळी III पेक्षा जास्त नसावी. विशेष ऑपरेटिंग परिस्थिती उत्पादनापूर्वी निर्मात्याला कळवावे जेणेकरुन योग्य उपकरणे कॉन्फिगरेशन करता येईल पुष्टी केली.
C युनिट मध्यम-व्होल्टेज लोड स्विचिंग आणि वितरण नियंत्रणासाठी डिझाइन केलेले आहे. हे एक व्यावहारिक प्रदान करते फीडर आणि नेटवर्क ऍप्लिकेशन्ससाठी कॉन्फिगरेशन जेथे आवश्यकतेशिवाय विश्वसनीय लोड स्विचिंग आवश्यक आहे सर्किट ब्रेकर-आधारित संरक्षण व्यवस्था.
F युनिट स्विचिंग आणि संरक्षण कार्ये प्रदान करण्यासाठी फ्यूजसह लोड ब्रेक स्विच एकत्र करते. ते विशेषतः आहे ट्रान्सफॉर्मर फीडर ऍप्लिकेशन्ससाठी योग्य जेथे कॉम्पॅक्ट उपकरणे आणि प्रभावी शॉर्ट-सर्किट संरक्षण आहे आवश्यक
V युनिट अधिक व्यापक स्विचिंग आणि संरक्षण कार्ये आवश्यक असलेल्या अनुप्रयोगांसाठी सर्किट ब्रेकर वापरते. हे मध्यम-व्होल्टेज वितरण प्रणालींसाठी योग्य आहे जेथे सर्किट व्यत्यय आणि संरक्षण समन्वय आहे महत्त्वपूर्ण आवश्यकता.
| नाही. | वस्तू | युनिट | लोड ब्रेक स्विच युनिट | संयोजन युनिट | सर्किट ब्रेकर युनिट |
| 1 | रेट केलेले व्होल्टेज | kV | 12/24 | 12/24 | 12/24 |
| 2 | रेट केलेली वारंवारता | Hz | 50 | 50 | 50 |
| 3 | रेट केलेले वर्तमान | A | 630 | 125 (फ्यूज करंटवर अवलंबून) | 630 |
| 4 | रेट केलेले इन्सुलेशन स्तर-1 मिनिट वारंवारता व्होल्टेज-इंटर फेज, ग्राउंड सहन करते | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| रेट केलेले इन्सुलेशन पातळी-1 मिनिट वारंवारता व्होल्टेज-पृथक अंतर सहन करते | kV | ४८/७९ | ४८/७९ | ४८/७९ | |
| रेटेड इन्सुलेशन लेव्हल-1 मिनिट वारंवारता व्होल्टेज-कंट्रोलिंग आणि ऑक्झिलरी सर्किट सहन करते | kV | 2/2 | 2/2 | 2/2 | |
| रेटेड इन्सुलेशन लेव्हल- लाइटिंग आवेग व्होल्टेज सहन करते- इंटर फेज, ग्राउंड | kV | 75/125 | 75/125 | 75/125 | |
| रेटेड इन्सुलेशन लेव्हल-लाइटिंग आवेग व्होल्टेज-पृथक अंतर सहन करते | kV | ८५/१४५ | ८५/१४५ | ८५/१४५ | |
| 5 | रेट केलेले शॉर्ट सर्किट वर्तमान सहन करते | kA/s | २५/४ | —— | २५/४ |
| 6 | रेट केलेले शिखर वर्तमान सहन करते | kA | 63 | —— | 63 |
| 7 | रेट केलेले शॉर्ट सर्किट करंट बनवते | kA | 63 | एचव्ही फ्यूजद्वारे मर्यादित | 63 |
| 8 | रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट | kA | —— | एचव्ही फ्यूजद्वारे मर्यादित | २५/२५ |
| 9 | रेटेड ट्रान्समिशन वर्तमान | A | —— | १७००/१४०० | —— |
| 10 | रेट केलेले सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— |
| 11 | रेट केलेले बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 |
| 12 | यांत्रिक जीवन-लोड ब्रेक स्विच/CB | वेळा | 10000 | 10000 | 20000 |
| यांत्रिक जीवन-आयसोलेशन/ग्राउंड स्विच | वेळा | 5000 | 5000 | 5000 | |
| 13 | सर्किट प्रतिकार | μΩ | ≤१५० | —— | ≤१५० |
| 14 | रेटेड चार्जिंग प्रेशर（20℃ गेज प्रेशर） | एमपीए | 0.04 | 0.04 | 0.04 |
| 15 | गॅस वार्षिक सापेक्ष गळती दर | % | 0.05 | 0.05 | 0.05 |
| 16 | आयपी संरक्षण पदवी-कॅबिनेट | IP4X | IP4X | IP4X | |
| आयपी संरक्षण पदवी-गॅस टाकी | IP67 | IP67 | IP67 |
Usune 24kV गॅस इन्सुलेटेड स्विचगियर औद्योगिक संयंत्रांमध्ये वापरले जाऊ शकते जेथे विश्वसनीय मध्यम-व्होल्टेज स्विचिंग आणि सतत उत्पादनासाठी संरक्षण आवश्यक आहे. कॉम्पॅक्ट एनक्लोजर इलेक्ट्रिकल रूम स्पेस ऑप्टिमाइझ करण्यात मदत करते, तर C, F आणि V कॉन्फिगरेशन उपकरणांना वेगवेगळ्या फीडर आणि ट्रान्सफॉर्मरशी जुळवण्याची परवानगी देतात आवश्यकता
एफ आणि व्ही युनिट्स ट्रान्सफॉर्मर आणि फीडर अनुप्रयोगांसाठी कॉन्फिगर केले जाऊ शकतात जेथे संरक्षण आणि स्विचिंग कार्ये कॉम्पॅक्ट मध्यम-व्होल्टेज प्रणालीमध्ये एकत्रित करणे आवश्यक आहे. संलग्न डिझाइन अंतर्गत संरक्षण करण्यास देखील मदत करते पर्यावरणीय दूषित घटक.
शहरी सबस्टेशन्स, व्यावसायिक सुविधा आणि पायाभूत सुविधा प्रकल्पांना अनेकदा उपकरणांची कठोर आवश्यकता असते आकार आणि ऑपरेशनल विश्वसनीयता. Usune 24kV गॅस इन्सुलेटेड स्विचगियरच्या कॉम्पॅक्ट डिझाइनमुळे ते योग्य आहे प्रकल्प जेथे प्रतिष्ठापन जागा मर्यादित आहे आणि विश्वसनीय मध्यम-व्होल्टेज वितरण आवश्यक आहे.
गॅस इन्सुलेटेड स्विचगियर एक संलग्न आणि कॉम्पॅक्ट रचना वापरते, ज्यामुळे आवश्यक स्विचिंग आणि संरक्षण होते फंक्शन्स एका लहान इन्स्टॉलेशन फूटप्रिंटमध्ये एकत्रित करणे. सामान्यतः पारंपारिक एअर-इन्सुलेटेड स्विचगियर अधिक विद्युत मंजुरीची आवश्यकता असते, परिणामी जागेची जास्त आवश्यकता असते.
Usune गॅस इन्सुलेटेड स्विचगियरची बंद रचना अंतर्गत विद्युत घटकांचे थेट प्रदर्शन कमी करते धूळ, आर्द्रता आणि बाह्य दूषिततेसाठी. पारंपारिक एअर-इन्सुलेटेड उपकरणे यावर अधिक अवलंबून असतात आसपासच्या स्थापनेचे वातावरण आणि मागणी असलेल्या ठिकाणी अतिरिक्त पर्यावरणीय संरक्षणाची आवश्यकता असू शकते.
C, F आणि V युनिट ग्राहकांना त्यांच्यानुसार भिन्न स्विचिंग आणि संरक्षण कार्ये निवडण्याची परवानगी देतात वितरण आवश्यकता. हा मॉड्यूलर दृष्टीकोन सिंगल फिक्स्ड स्विचगियर वापरण्यापेक्षा जास्त लवचिकता प्रदान करतो विविध अनुप्रयोगांसाठी कॉन्फिगरेशन.
Usune 24kV गॅस इन्सुलेटेड स्विचगियर मध्यम-व्होल्टेजसाठी लागू चीनी मानकांच्या संदर्भात डिझाइन केले आहे उच्च-व्होल्टेज एसी लोड ब्रेक स्विचेससाठी GB 3804-2004 सह स्विचगियर आणि इलेक्ट्रिकल उपकरणे, GB 1984-2014 साठी हाय-व्होल्टेज एसी सर्किट ब्रेकर्स, हाय-व्होल्टेज एसी लोड ब्रेक स्विच-फ्यूज कॉम्बिनेशनसाठी GB 16926-2009 आणि GB 1985-2014 उच्च-व्होल्टेज एसी अलगाव आणि ग्राउंडिंग स्विचसाठी.
उपकरणे 3.6kV–40.5kV AC मेटल-बंद स्विचगियर आणि कंट्रोलगियर, GB/T साठी GB 3906-2006 चा संदर्भ देखील देतात उच्च-व्होल्टेज स्विचगियर आणि कंट्रोलगियरच्या सामान्य तांत्रिक आवश्यकतांसाठी 11022-2011, संलग्नकांसाठी GB 4208-2008 संरक्षण, बाह्य इन्सुलेशन प्रदूषण पातळीसाठी GB/T 5582-1993 आणि AC मेटल-बंद स्विचगियरसाठी DL/T 404-2007 आणि कंट्रोलगियर.
इतर लागू आवश्यकतांमध्ये यांत्रिक आणि इलेक्ट्रिकल उत्पादन तांत्रिक परिस्थितीसाठी GB/T 13384-2008 समाविष्ट आहे, GB पॅकेजिंग आणि वाहतूक चिन्हांसाठी 191-2008 आणि उच्च-व्होल्टेजच्या इन्सुलेशन समन्वयासाठी GB 311.1-2012 प्रसारण आणि वितरण उपकरणे. उत्पादनानुसार अंतिम लागू मानकांची पुष्टी केली पाहिजे कॉन्फिगरेशन आणि लक्ष्य बाजार.
रासायनिक वनस्पती आणि उत्पादन यांसारख्या औद्योगिक प्रकल्पांमध्ये मध्यम-व्होल्टेज स्विचगियर वापरला गेला आहे. सुविधा ग्राहक स्थिर ऑपरेशन, कॉम्पॅक्ट इंस्टॉलेशन आणि विश्वसनीय संरक्षण कार्यक्षमतेवर लक्ष केंद्रित करतात. द सीलबंद गॅस-इन्सुलेटेड रचना धूळ, आर्द्रता आणि पर्यावरणीय परिस्थितीचा प्रभाव कमी करण्यास मदत करते दीर्घकालीन उपकरणांची विश्वसनीयता.
जलविद्युत केंद्रे, तेल यासह पायाभूत सुविधा आणि ऊर्जा-संबंधित प्रकल्पांसाठी वापरलेल्या उत्पादनांचा पुरवठा करण्यात आला आहे. स्टोरेज सुविधा आणि वाहतूक प्रकल्प. ग्राहक लवचिक C, F आणि V फंक्शनल कॉन्फिगरेशनला महत्त्व देतात, जे स्विचगियरला वेगवेगळ्या स्विचिंग, संरक्षण आणि वितरण आवश्यकतांसाठी अनुकूल करण्यास अनुमती देते.
प्रोजेक्ट ऍप्लिकेशन्सच्या आधारे, ग्राहक मुख्यतः Usune स्विचगियरला त्याच्या कॉम्पॅक्ट डिझाइनसाठी, विश्वासार्हतेसाठी प्रशंसा करतात. इन्सुलेशन कार्यक्षमता, लवचिक कॉन्फिगरेशन आणि कमी देखभाल आवश्यकता. मॉड्यूलर रचना मदत करते ग्राहक वेगवेगळ्या मध्यम-व्होल्टेज वितरण प्रणालीनुसार योग्य उपाय निवडतात.
झेजियांग उसुन इलेक्ट्रिक कं, लि. ISO 9001 गुणवत्तेनुसार सर्वसमावेशक गुणवत्ता व्यवस्थापन प्रणाली स्थापित केली आहे व्यवस्थापन प्रणाली, ISO 14001 पर्यावरण व्यवस्थापन प्रणाली आणि ISO 45001 व्यावसायिक आरोग्य आणि सुरक्षा व्यवस्थापन प्रणाली.
बाजारातील विविध गरजा पूर्ण करण्यासाठी, Usune 24kV गॅस इन्सुलेटेड स्विचगियरने संबंधित IEC आणि GB मानक प्रकार उत्तीर्ण केला आहे चाचण्या केल्या आणि सीई प्रमाणपत्र प्राप्त केले. उत्पादनांना समर्थन देण्यासाठी कठोर गुणवत्ता नियंत्रण प्रक्रियेअंतर्गत उत्पादित केले जातात जागतिक मध्यम-व्होल्टेज वीज वितरण अनुप्रयोगांसाठी विश्वसनीय कामगिरी, सुरक्षितता आणि अनुपालन.
निर्दिष्ट वातावरणीय तापमान श्रेणी -40°C ते +50°C आहे, सरासरी तापमान 24 तासांपेक्षा जास्त नाही 35°C
निर्दिष्ट सापेक्ष आर्द्रता 24 तासांच्या आत 95% पेक्षा जास्त नाही आणि मासिक आधारावर 90% पेक्षा जास्त नाही. द उपकरणे स्फोटक किंवा संक्षारक वायूंशिवाय आणि निर्दिष्ट केलेल्या वातावरणात स्थापित केली पाहिजेत प्रदूषण पातळी.
होय. C, F आणि V फंक्शनल युनिट्स ग्राहकाच्या वितरण नेटवर्कनुसार निवडले जाऊ शकतात, स्विचिंग आणि संरक्षण आवश्यकता. विशेष ऑपरेटिंग वातावरणासाठी, ग्राहकांनी आधी संबंधित अटी प्रदान केल्या पाहिजेत ऑर्डर करणे जेणेकरून Usune योग्य कॉन्फिगरेशनचे मूल्यांकन करू शकेल.
उत्पादनाची रचना लागू जीबी आणि डीएल/टी मानकांचा संदर्भ देते, ज्यात लोड ब्रेक स्विचेस समाविष्ट करणे आवश्यक आहे, सर्किट ब्रेकर्स, फ्यूज कॉम्बिनेशन, मेटल-बंद स्विचगियर, एन्क्लोजर संरक्षण, इन्सुलेशन समन्वय आणि उच्च-व्होल्टेज स्विचगियरसाठी सामान्य तांत्रिक आवश्यकता.
झेजियांग उसुन इलेक्ट्रिक कं, लि. विविध वीज वितरणासाठी मध्यम-व्होल्टेज विद्युत उपकरणे प्रदान करते आवश्यकता 24kV गॅस इन्सुलेटेड स्विचगियर लवचिक C, F आणि V सह कॉम्पॅक्ट संलग्न संरचना एकत्र करते फंक्शनल युनिट्स, ग्राहकांना विशिष्ट नेटवर्क आवश्यकतांनुसार उपकरणे कॉन्फिगर करण्याची परवानगी देतात.
Usune विशेष ऑपरेटिंग परिस्थितींसाठी तांत्रिक संप्रेषणास देखील समर्थन देते. उच्च समावेश असलेल्या अनुप्रयोगांसाठी उंची, अत्यंत तापमान किंवा इतर गैर-मानक पर्यावरणीय परिस्थिती, ग्राहक प्रकल्प तपशील देऊ शकतात ऑर्डर करण्यापूर्वी उपकरणे कॉन्फिगरेशन आणि ऑपरेटिंग पॅरामीटर्सचे योग्यरित्या मूल्यांकन केले जाऊ शकते.
