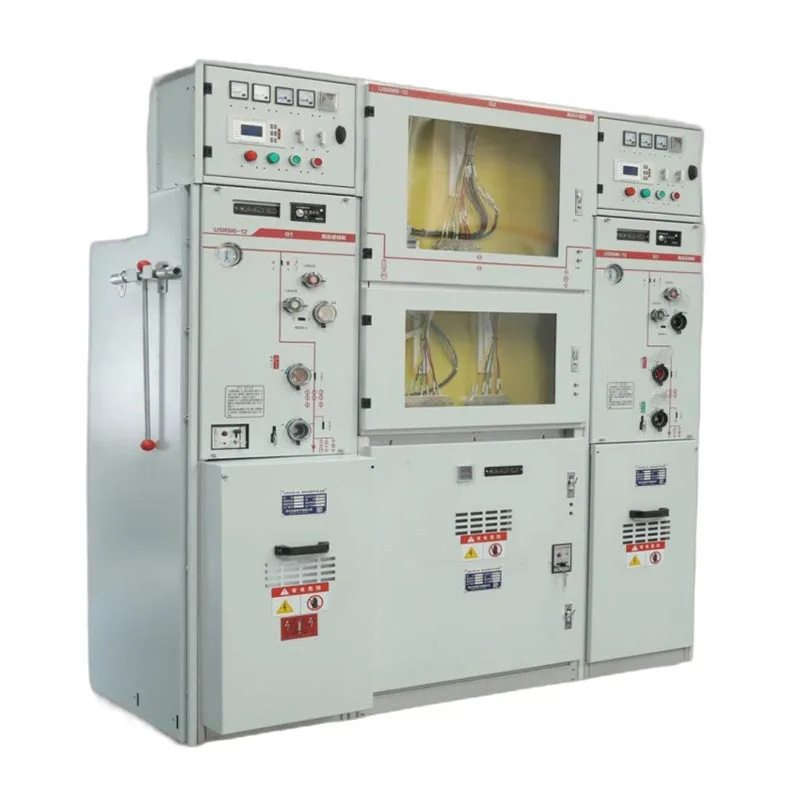

22kV SF6 GIS RMU रिंग मेन युनिट स्विचगियरच्या खरेदीदारांसाठी, मुख्य बाबी म्हणजे केवळ कार्यप्रदर्शन बदलणेच नाही तर तसेच दोष किती लवकर शोधले जाऊ शकतात, ऑपरेटर उपकरणे किती सुरक्षितपणे प्रवेश करू शकतात आणि देखभाल किती आहे त्याच्या संपूर्ण सेवा जीवनात आवश्यक आहे. Usune उच्च-व्होल्टेज लाईव्ह इंडिकेशन, फॉल्टद्वारे या आवश्यकतांचे निराकरण करते इंडिकेटर, मायक्रो कॉम्प्युटर संरक्षण आणि प्रेशर-सीलबंद गॅस सिस्टम.
RMU फेज-टू-फेज आणि फेज-टू-ग्राउंड फॉल्टसाठी फॉल्ट इंडिकेटरसह सुसज्ज असू शकते. एकदा चूक झाली की, ऑपरेटिंग कर्मचाऱ्यांना प्रभावित विभाग ओळखण्यात आणि फॉल्ट पॉइंट शोधण्यात मदत करण्यासाठी निर्देशक अलार्म प्रदान करतो अधिक कार्यक्षमतेने.
देखरेख केंद्राशी जोडलेल्या वितरण नेटवर्कसाठी, दोष माहिती देखील प्रसारित केली जाऊ शकते मॉनिटरिंग सर्व्हर, नियंत्रण कक्षाला विसंबून न राहता दोष क्षेत्र आणि विशिष्ट स्थिती ओळखण्यास अनुमती देते पूर्णपणे मॅन्युअल तपासणीवर.
हाय-व्होल्टेज लाइव्ह इंडिकेशन डिव्हाइस प्राथमिक सर्किट आहे की नाही हे तपासण्यासाठी व्हिज्युअल रिमाइंडर प्रदान करते उत्साही हे ऑपरेटरला ऑपरेशनपूर्वी इलेक्ट्रिकल स्थितीची पुष्टी करण्यात मदत करण्यासाठी फेज पडताळणीला देखील समर्थन देते.
इलेक्ट्रिकल इंटरलॉकिंग कनेक्शन आणि संबंधित चुंबकीय लॉक केबल कंपार्टमेंट दरवाजा असण्यापासून रोखू शकतात इनकमिंग केबल उर्जावान असताना उघडली जाते, देखभाल दरम्यान संरक्षणाचा अतिरिक्त स्तर प्रदान करते.
पर्यायी सूक्ष्म संगणक संरक्षण, मापन आणि नियंत्रण उपकरण पारंपारिक इलेक्ट्रोमॅग्नेटिक रिलेची जागा घेते डिजिटल मॉनिटरिंग तंत्रज्ञानासह संरक्षण. हे ओळी, वितरण ट्रान्सफॉर्मर आणि इतर प्राथमिकसाठी वापरले जाऊ शकते उपकरणे
प्रणाली वर्तमान आणि व्होल्टेज संरक्षण, मापन, अलार्म आणि नियंत्रण कार्ये, समर्थन समाकलित करू शकते बुद्धिमान उर्जा व्यवस्थापन आणि ग्राहकाच्या मॉनिटरिंग नेटवर्कसह संप्रेषण.
| नाही. | वस्तू | युनिट | लोड ब्रेक स्विच युनिट | संयोजन युनिट | सर्किट ब्रेकर युनिट |
| 1 | रेट केलेले व्होल्टेज | kV | 12/24 | 12/24 | 12/24 |
| 2 | रेट केलेली वारंवारता | Hz | 50 | 50 | 50 |
| 3 | रेट केलेले वर्तमान | A | 630 | 125 (फ्यूज करंटवर अवलंबून) | 630 |
| 4 | रेट केलेले इन्सुलेशन स्तर-1 मिनिट वारंवारता व्होल्टेज-इंटर फेज, ग्राउंड सहन करते | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| रेट केलेले इन्सुलेशन पातळी-1 मिनिट वारंवारता व्होल्टेज-पृथक अंतर सहन करते | kV | ४८/७९ | ४८/७९ | ४८/७९ | |
| रेटेड इन्सुलेशन लेव्हल-1 मिनिट वारंवारता व्होल्टेज-कंट्रोलिंग आणि ऑक्झिलरी सर्किट सहन करते | kV | 2/2 | 2/2 | 2/2 | |
| रेटेड इन्सुलेशन लेव्हल- लाइटिंग आवेग व्होल्टेज सहन करते- इंटर फेज, ग्राउंड | kV | 75/125 | 75/125 | 75/125 | |
| रेटेड इन्सुलेशन लेव्हल-लाइटिंग आवेग व्होल्टेज-पृथक अंतर सहन करते | kV | ८५/१४५ | ८५/१४५ | ८५/१४५ | |
| 5 | रेट केलेले शॉर्ट सर्किट वर्तमान सहन करते | kA/s | २५/४ | —— | २५/४ |
| 6 | रेट केलेले शिखर वर्तमान सहन करते | kA | 63 | —— | 63 |
| 7 | रेट केलेले शॉर्ट सर्किट करंट बनवते | kA | 63 | एचव्ही फ्यूजद्वारे मर्यादित | 63 |
| 8 | रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट | kA | —— | एचव्ही फ्यूजद्वारे मर्यादित | २५/२५ |
| 9 | रेटेड ट्रान्समिशन वर्तमान | A | —— | १७००/१४०० | —— |
| 10 | रेट केलेले सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— |
| 11 | रेट केलेले बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 |
| 12 | यांत्रिक जीवन-लोड ब्रेक स्विच/CB | वेळा | 10000 | 10000 | 20000 |
| यांत्रिक जीवन-आयसोलेशन/ग्राउंड स्विच | वेळा | 5000 | 5000 | 5000 | |
| 13 | सर्किट प्रतिकार | μΩ | ≤१५० | —— | ≤१५० |
| 14 | रेटेड चार्जिंग प्रेशर（20℃ गेज प्रेशर） | एमपीए | 0.04 | 0.04 | 0.04 |
| 15 | गॅस वार्षिक सापेक्ष गळती दर | % | 0.05 | 0.05 | 0.05 |
| 16 | आयपी संरक्षण पदवी-कॅबिनेट | IP4X | IP4X | IP4X | |
| आयपी संरक्षण पदवी-गॅस टाकी | IP67 | IP67 | IP67 |
टप्प्याटप्प्याने किंवा फेज आणि ग्राउंड दरम्यान शॉर्ट सर्किट झाल्यास, फॉल्ट इंडिकेटर अलार्म प्रदान करतो संकेत देखभाल कर्मचारी प्रभावित फीडर ओळखण्यासाठी आणि दोष कमी करण्यासाठी सिग्नल वापरू शकतात स्थान
केंद्रीकृत देखरेख आवश्यक असलेल्या प्रकल्पांसाठी, दोष माहिती देखरेख केंद्राकडे प्रसारित केली जाऊ शकते. द मॉनिटरिंग कॉम्प्युटर संबंधित दोष विभाग आणि स्थान प्रदर्शित करू शकतो, देखभाल कार्यसंघांना कमी करण्यात मदत करतो फॉल्ट-शोध वेळ आणि अधिक कार्यक्षमतेने शक्ती पुनर्संचयित.
SF6 कॅबिनेटचे प्राथमिक घटक सीलबंद प्रणाली म्हणून डिझाइन केलेले आहेत आणि सामान्यत: नियमित आवश्यकता नसते सामान्य ऑपरेटिंग परिस्थितीत निर्दिष्ट सेवा जीवनादरम्यान देखभाल.
गॅस टाकी स्टेनलेस स्टीलपासून बनविली जाते, दीर्घकालीन गंज प्रतिकार प्रदान करते. यांत्रिक ऑपरेटिंग घटक गॅस टाकीच्या बाहेर स्थित आहेत, तपासणी, ऑपरेशन आणि घटक बदलणे सेवा आवश्यक असताना अधिक सोयीस्कर.
अत्यंत धूळ, वाळू किंवा प्रदूषणाच्या संपर्कात असलेल्या स्थापनेसाठी, यांत्रिक फिरणाऱ्या भागांची नियतकालिक तपासणी आणि स्नेहन परिस्थिती शिफारसीय आहे.
USRM6 मालिका दबाव-सीलबंद गॅस प्रणाली वापरते आणि सामान्य अंतर्गत विशेष गॅस तपासणी आवश्यक नसते ऑपरेटिंग परिस्थिती.
ऑपरेशन करण्यापूर्वी, दबाव गेज तपासले पाहिजे. सामान्य परिस्थितीत, दबाव निर्देशक पाहिजे ग्रीन ऑपरेटिंग एरियामध्ये रहा. संदर्भ दाब 0.14 MPa आहे, वर गॅसचा दाब राखला जातो 0.135 MPa 20°C वर निर्दिष्ट सीलिंग परिस्थितीत.
अपेक्षित वार्षिक गॅस गळती दर 0.1% पेक्षा कमी आहे, दीर्घकालीन गॅस सीलिंग कार्यक्षमतेस समर्थन देते.
22kv Sf6 Gis Rmu रिंग मेन युनिट स्विचगियर IEC 298 आवश्यकतांच्या संदर्भात विकसित केले आहे, डिझाइन केलेले आहे सामान्य ऑपरेटिंग परिस्थितीत 30 वर्षांपेक्षा जास्त सेवा जीवन.
हवाबंद स्विच डिझाइन अपेक्षित सेवा कालावधीत गॅस सीलिंग राखण्यास मदत करते, गरज कमी करते वारंवार गॅस-संबंधित देखभाल आणि ग्राहकांना दीर्घकालीन परिचालन खर्च नियंत्रित करण्यात मदत करणे.
| मुख्य विचार | Usune 22kV SF6 GIS RMU | पारंपारिक RMU |
| इन्सुलेशन | SF6 गॅस इन्सुलेटेड | उपकरणाच्या डिझाइनवर अवलंबून आहे |
| दोष शोधणे | पर्यायी स्थानिक आणि रिमोट फॉल्ट संकेत | अनेकदा मॅन्युअल तपासणीवर अधिक अवलंबून असते |
| देखरेख | डिजिटल संरक्षण आणि संप्रेषण उपलब्ध | स्वतंत्र निरीक्षण उपकरणे आवश्यक असू शकतात |
| सुरक्षितता | थेट संकेत आणि इलेक्ट्रिकल/चुंबकीय इंटरलॉकिंग | कॉन्फिगरेशनवर अवलंबून असते |
| देखभाल | कमी देखभाल आवश्यकतांसह सीलबंद प्राथमिक प्रणाली | देखभाल आवश्यकता भिन्न आहेत |
| गॅस टाकी | स्टेनलेस स्टील सीलबंद टाकी | बांधकामावर अवलंबून आहे |
| सेवा जीवन | सामान्य परिस्थितीत 30 वर्षांहून अधिक काळ डिझाइन केलेले | उत्पादन डिझाइन आणि देखभाल यावर अवलंबून असते |
Usune 22kv Sf6 Gis Rmu रिंग मेन युनिट स्विचगियर औद्योगिक वितरण नेटवर्कसाठी योग्य आहे जेथे एकाधिक फीडरना विश्वसनीय स्विचिंग आणि जलद फॉल्ट स्थान आवश्यक आहे. फॉल्ट इंडिकेटर आणि डिजिटल संरक्षण उपकरणे मदत करू शकतात देखभाल कार्यसंघ असामान्य विभाग अधिक कार्यक्षमतेने ओळखतात.
वितरण ट्रान्सफॉर्मरसाठी मायक्रोकॉम्प्यूटर संरक्षण आणि मापन कार्यांसह RMU कॉन्फिगर केले जाऊ शकते, मध्यम-व्होल्टेज नेटवर्कमध्ये वर्तमान आणि व्होल्टेज मॉनिटरिंग, अलार्म आणि संरक्षण कार्ये प्रदान करणे.
बुद्धिमान वीज वितरण प्रणाली विकसित करणाऱ्या ग्राहकांसाठी, RMU संरक्षण, मापन, दोष जोडू शकते. केंद्रीय देखरेख प्रणालीला संकेत आणि संप्रेषण कार्ये, रिमोट फॉल्ट ओळखण्याचे समर्थन आणि अधिक कार्यक्षम नेटवर्क व्यवस्थापन.
एका ग्राहकाने एकाधिक सह औद्योगिक रिंग नेटवर्कसाठी Usune 22kv Sf6 Gis Rmu रिंग मेन युनिट स्विचगियर वापरले इनकमिंग आणि आउटगोइंग फीडर्स. कमिशनिंग दरम्यान, ग्राहकाने ऑपरेटर त्वरीत करू शकतात की नाही यावर लक्ष केंद्रित केले फेज-टू-फेज किंवा फेज-टू-ग्राउंड फॉल्ट आल्यावर प्रभावित फीडर ओळखा. एकात्मिक दोष निर्देशक स्थानिक अलार्म माहिती प्रदान करते, देखभाल कर्मचाऱ्यांना पुढे जाण्यापूर्वी दोष विभाग कमी करण्यास मदत करते साइटवर तपासणी.
ट्रान्सफॉर्मर वितरण अनुप्रयोगासाठी, ग्राहकाने मायक्रो कॉम्प्युटर संरक्षणासह RMU निवडले आणि नियंत्रण यंत्र. सिस्टमने संरक्षण आणि अलार्मसह डिजिटल करंट आणि व्होल्टेज मॉनिटरिंग प्रदान केले कार्ये ट्रान्सफॉर्मर ऑपरेटिंग परिस्थितीचे निरीक्षण करण्यासाठी ग्राहकाला हे कॉन्फिगरेशन अधिक सोयीचे वाटले केवळ पारंपारिक रिले संरक्षणावर अवलंबून राहण्यापेक्षा.
केंद्रीकृत वितरण मॉनिटरिंग आवश्यक असलेल्या ग्राहकाने RMU चे फॉल्ट इंडिकेशन आणि डिजिटल संरक्षण कनेक्ट केले आहे देखरेख केंद्राची कार्ये. जेव्हा फॉल्ट सिग्नल व्युत्पन्न होते, तेव्हा मॉनिटरिंग स्क्रीन ओळखू शकते संबंधित फॉल्ट विभाग, ऑपरेटिंग टीमला फील्ड तपासणी कुठे आवश्यक आहे हे निर्धारित करण्याची परवानगी देते आणि समस्यानिवारण कार्यक्षमता सुधारणे.
सामान्य सेवा परिस्थितीत RMU चालवणाऱ्या ग्राहकांसाठी, सीलबंद SF6 गॅस टँकची आवश्यकता कमी करते नियमित अंतर्गत देखभाल. ग्राहक बाह्य यांत्रिक ऑपरेटिंग घटकांना देखील महत्त्व देतात कारण ते असू शकतात देखरेखीची आवश्यकता असताना अधिक सोयीस्करपणे तपासणी केली किंवा बदलली.
झेजियांग उसुन इलेक्ट्रिक कं, लि. ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली, ISO नुसार व्यवस्थापन प्रणाली स्थापित केली आहे 14001 पर्यावरण व्यवस्थापन प्रणाली आणि ISO 45001 व्यावसायिक आरोग्य आणि सुरक्षा व्यवस्थापन प्रणाली.

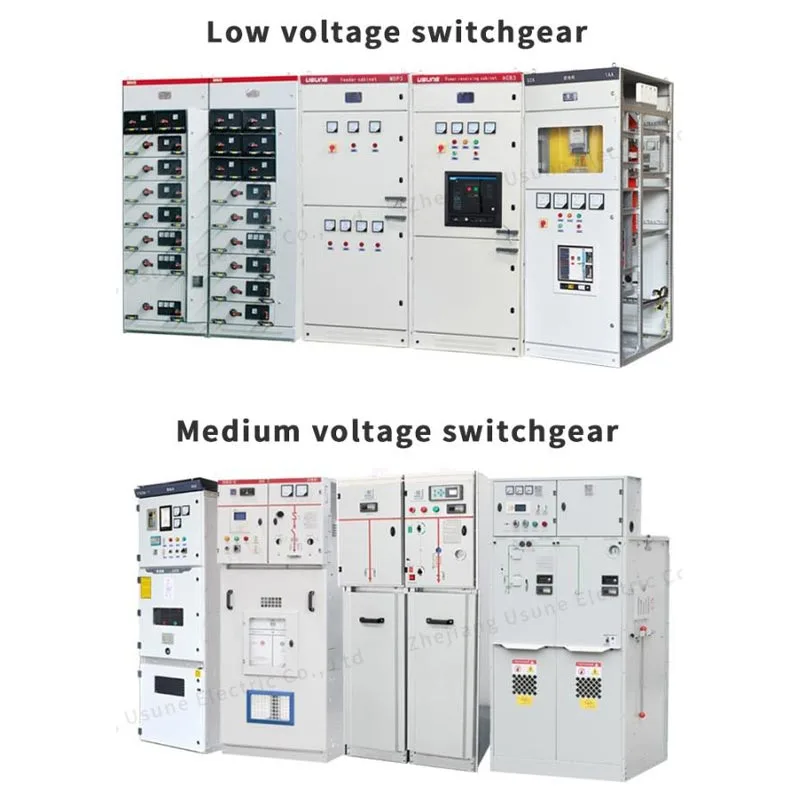

विविध आंतरराष्ट्रीय बाजाराच्या गरजा पूर्ण करण्यासाठी, Usune मध्यम-व्होल्टेज स्विचगियर उत्पादने संबंधित आहेत IEC आणि GB मानक प्रकारच्या चाचण्या, लागू उत्पादनांसह CE प्रमाणन प्राप्त करणे. या प्रणाली सुसंगत समर्थन उत्पादन गुणवत्ता, उत्पादन चाचणी आणि मध्यम-व्होल्टेज वीज वितरण प्रकल्पांसाठी तांत्रिक अनुपालन.
होय. RMU फेज-टू-फेज आणि फेज-टू-ग्राउंड दोष शोधण्यात सक्षम फॉल्ट इंडिकेटरसह सुसज्ज असू शकते. आणि स्थानिक अलार्म संकेत प्रदान करते.
होय. संबंधित संप्रेषण आणि देखरेख प्रणालीसह सुसज्ज असताना, दोष माहिती प्रसारित केली जाऊ शकते देखरेख केंद्राकडे, जेथे प्रभावित विभाग आणि दोष स्थिती प्रदर्शित केली जाऊ शकते.
सामान्य ऑपरेटिंग परिस्थितीत, दाब-सीलबंद प्रणालीला विशेष नियमित गॅस तपासणीची आवश्यकता नसते. द प्रेशर गेज ऑपरेशनपूर्वी तपासले पाहिजे आणि सामान्य परिस्थितीत हिरव्या क्षेत्रामध्ये राहिले पाहिजे.
USRM6 मालिका सामान्य ऑपरेटिंग परिस्थितीत 30 वर्षांपेक्षा जास्त सेवा आयुष्यासाठी डिझाइन केलेली आहे, अपेक्षित वार्षिक गॅस गळती दर 0.1% पेक्षा कमी.
Usune SF6 सीलबंद इन्सुलेशन, फॉल्ट इंडिकेशन, लाइव्ह-पार्ट इंडिकेशन, सेफ्टी इंटरलॉकिंग, डिजिटल एकत्र करते एका मध्यम-व्होल्टेज RMU सोल्यूशनमध्ये संरक्षण आणि कमी देखभाल ऑपरेशन, ते आधुनिक रिंगसाठी योग्य बनवते नेटवर्क आणि बुद्धिमान वितरण अनुप्रयोग.
