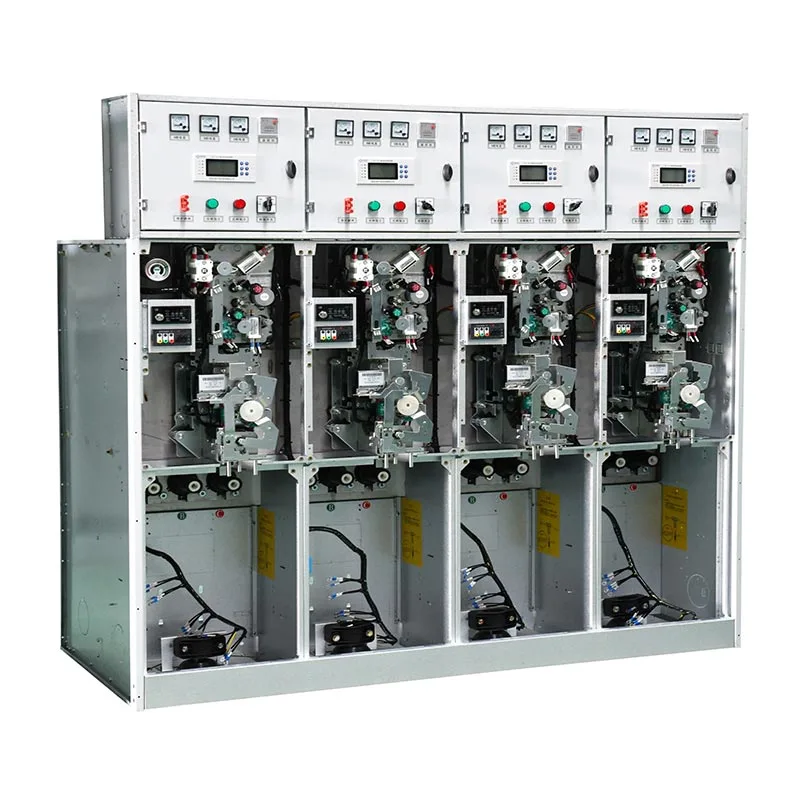

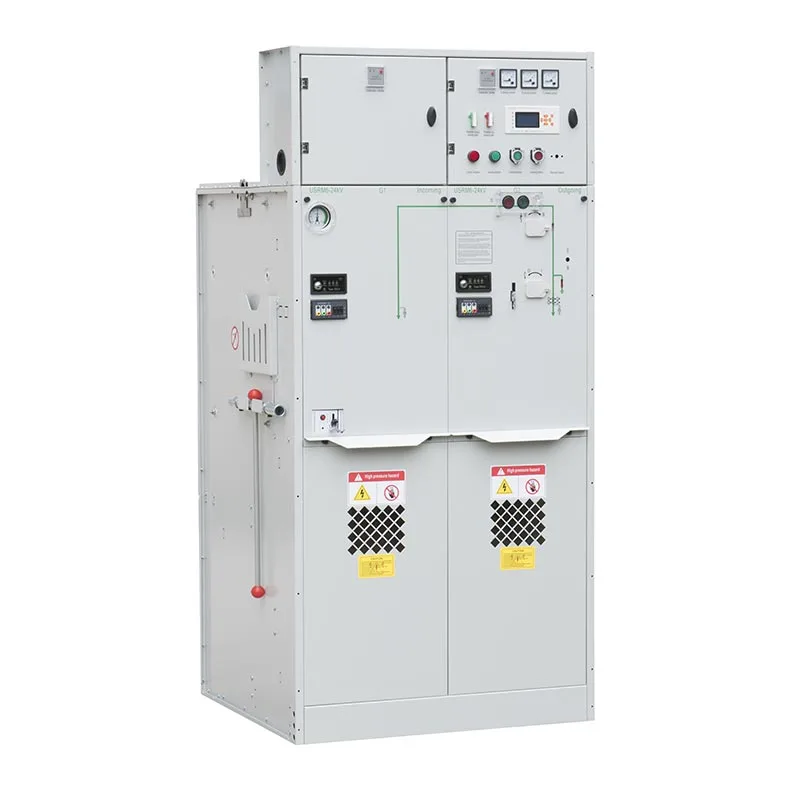

पूर्णपणे इन्सुलेटेड आणि बंद प्राथमिक सर्किटसह, IP67 स्टेनलेस स्टील गॅस टाकी, विस्तारयोग्य बसबार प्रणाली आणि विश्वसनीय ऑपरेटिंग यंत्रणा, Usune 630A गॅस इन्सुलेटेड स्विचगियर औद्योगिक वनस्पती, ट्रान्सफॉर्मरसाठी योग्य आहे सबस्टेशन, रिंग मेन नेटवर्क, व्यावसायिक सुविधा आणि पायाभूत सुविधा प्रकल्प जेथे कॉम्पॅक्ट इंस्टॉलेशन, सुरक्षा आणि दीर्घकालीन विश्वासार्हता महत्त्वाची आहे.
वेगवेगळ्या वीज वितरण प्रकल्पांना वेगवेगळ्या स्विचिंग, संरक्षण आणि मापन कार्यांची आवश्यकता असते. USRM6 मालिका C, F, V, M आणि PT मॉड्यूल्सना वास्तविक नेटवर्क डिझाइननुसार एकत्र करण्याची परवानगी देते. सहा इयत्तेपर्यंत फंक्शनल युनिट्स एका SF6 इन्सुलेशन गॅस टाकीमध्ये समाकलित केल्या जाऊ शकतात, तर विस्तारयोग्य युनिट्स याद्वारे जोडल्या जाऊ शकतात पूर्णपणे इन्सुलेटेड आणि बंद बसबार कनेक्टर.
630A कॉन्फिगरेशन मध्यम-व्होल्टेज वितरण प्रणालीसाठी डिझाइन केलेले आहे ज्यांना उच्च प्रवाह-वाहन आवश्यक आहे क्षमता हे इनकमिंग आणि आउटगोइंग फीडर, ट्रान्सफॉर्मर कनेक्शन, रिंग नेटवर्क आणि इतरांसाठी कॉन्फिगर केले जाऊ शकते ग्राहकाच्या विद्युत प्रणालीनुसार वितरण व्यवस्था.
मुख्य बसबार आणि प्राथमिक स्विचिंग घटक स्टेनलेस स्टीलच्या वेल्डेड गॅस टाकीमध्ये IP67 सह बंद केलेले आहेत संरक्षण ही रचना धूळ, पाणी प्रवेश, संक्षेपण आणि अंतर्गत विद्युत घटक वेगळे करण्यास मदत करते इतर बाह्य पर्यावरणीय प्रभाव, स्विचगियरला प्रतिष्ठापन वातावरणाची मागणी करण्यासाठी योग्य बनवते.
प्राथमिक सर्किट गॅस टाकीच्या आत बंद केलेले असते आणि इन्सुलेटेड बुशिंगद्वारे बाह्य सर्किटशी जोडलेले असते. आणि पूर्णपणे इन्सुलेटेड विभाजीत कनेक्टर, ऊर्जायुक्त घटकांचा थेट संपर्क कमी करतात. यंत्रणा देखील कमी करण्यात मदत करण्यासाठी प्रेशर रिलीफ डिव्हाईस, प्रेशर डिस्चार्ज चॅनेल आणि मेकॅनिकल इंटरलॉकिंग सिस्टम समाविष्ट करते ऑपरेशनल जोखीम आणि चुकीचे स्विचिंग ऑपरेशन्स प्रतिबंधित करते.
Usune स्वतंत्रपणे USRM6 मालिकेसाठी स्प्रिंग ऑपरेटिंग यंत्रणा विकसित आणि डिझाइन करते. यंत्रणा आहे यांत्रिक सुसंगतता सुधारण्यासाठी डिझाइन, उत्पादन आणि रन-इन कमिशनिंग प्रक्रियेद्वारे नियंत्रित, ऑपरेटिंग स्थिरता आणि दीर्घकालीन विश्वसनीयता.
सी युनिट लोड स्विचिंग आणि वितरण नियंत्रणासाठी डिझाइन केले आहे. हे इनकमिंग आणि आउटगोइंग फीडरसाठी योग्य आहे अनुप्रयोग आणि रिंग नेटवर्क सिस्टम जेथे विश्वसनीय लोड स्विचिंग आवश्यक आहे.
F युनिट स्विचिंग आणि संरक्षण कार्ये प्रदान करण्यासाठी फ्यूजसह लोड ब्रेक स्विच एकत्र करते. ते विशेषतः आहे कॉम्पॅक्ट संरक्षण उपकरणे आवश्यक असलेल्या ट्रान्सफॉर्मर फीडर अनुप्रयोगांसाठी योग्य.
व्ही युनिट सर्वसमावेशक स्विचिंग आणि संरक्षण कार्ये आवश्यक असलेल्या अनुप्रयोगांसाठी सर्किट ब्रेकर वापरते. आहे फीडर आणि वितरण बिंदूंसाठी योग्य जेथे सर्किट व्यत्यय आणि संरक्षण समन्वय महत्वाचे आहे.
एम युनिट इलेक्ट्रिकल मापन आणि मीटरिंग आवश्यकतांसाठी एक समर्पित कॉन्फिगरेशन प्रदान करते. असू शकते संपूर्ण मध्यम-व्होल्टेज वितरण प्रणाली तयार करण्यासाठी इतर कार्यात्मक मॉड्यूल्ससह एकत्रित.
पीटी युनिट बसबार व्होल्टेज मापन आणि संबंधित निरीक्षण आवश्यकतांसाठी डिझाइन केलेले आहे. सह एकत्र केले जाऊ शकते इलेक्ट्रिकल सिस्टम डिझाइननुसार इतर मॉड्यूल.
| नाही. | वस्तू | युनिट | लोड ब्रेक स्विच युनिट | संयोजन युनिट | सर्किट ब्रेकर युनिट |
| 1 | रेट केलेले व्होल्टेज | kV | 12/24 | 12/24 | 12/24 |
| 2 | रेट केलेली वारंवारता | Hz | 50 | 50 | 50 |
| 3 | रेट केलेले वर्तमान | A | 630 | 125 (फ्यूज करंटवर अवलंबून) | 630 |
| 4 | रेट केलेले इन्सुलेशन स्तर-1 मिनिट वारंवारता व्होल्टेज-इंटर फेज, ग्राउंड सहन करते | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| रेट केलेले इन्सुलेशन पातळी-1 मिनिट वारंवारता व्होल्टेज-पृथक अंतर सहन करते | kV | ४८/७९ | ४८/७९ | ४८/७९ | |
| रेटेड इन्सुलेशन लेव्हल-1 मिनिट वारंवारता व्होल्टेज-कंट्रोलिंग आणि ऑक्झिलरी सर्किट सहन करते | kV | 2/2 | 2/2 | 2/2 | |
| रेटेड इन्सुलेशन लेव्हल- लाइटिंग आवेग व्होल्टेज सहन करते- इंटर फेज, ग्राउंड | kV | 75/125 | 75/125 | 75/125 | |
| रेटेड इन्सुलेशन लेव्हल-लाइटिंग आवेग व्होल्टेज-पृथक अंतर सहन करते | kV | ८५/१४५ | ८५/१४५ | ८५/१४५ | |
| 5 | रेट केलेले शॉर्ट सर्किट वर्तमान सहन करते | kA/s | २५/४ | —— | २५/४ |
| 6 | रेट केलेले शिखर वर्तमान सहन करते | kA | 63 | —— | 63 |
| 7 | रेट केलेले शॉर्ट सर्किट करंट बनवते | kA | 63 | एचव्ही फ्यूजद्वारे मर्यादित | 63 |
| 8 | रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट | kA | —— | एचव्ही फ्यूजद्वारे मर्यादित | २५/२५ |
| 9 | रेटेड ट्रान्समिशन वर्तमान | A | —— | १७००/१४०० | —— |
| 10 | रेट केलेले सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— |
| 11 | रेट केलेले बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 |
| 12 | यांत्रिक जीवन-लोड ब्रेक स्विच/CB | वेळा | 10000 | 10000 | 20000 |
| यांत्रिक जीवन-आयसोलेशन/ग्राउंड स्विच | वेळा | 5000 | 5000 | 5000 | |
| 13 | सर्किट प्रतिकार | μΩ | ≤१५० | —— | ≤१५० |
| 14 | रेटेड चार्जिंग प्रेशर（20℃ गेज प्रेशर） | एमपीए | 0.04 | 0.04 | 0.04 |
| 15 | गॅस वार्षिक सापेक्ष गळती दर | % | 0.05 | 0.05 | 0.05 |
| 16 | आयपी संरक्षण पदवी-कॅबिनेट | IP4X | IP4X | IP4X | |
| आयपी संरक्षण पदवी-गॅस टाकी | IP67 | IP67 | IP67 |
USRM6 मालिकेचा मुख्य फायदा म्हणजे विविध वितरण नेटवर्क संरचनांशी जुळवून घेण्याची क्षमता. ग्राहक लोड स्विचिंगसाठी C युनिट्स, ट्रान्सफॉर्मर संरक्षणासाठी F युनिट्स, सर्किट ब्रेकर संरक्षणासाठी V युनिट्स वापरू शकतात आवश्यक आहे, आणि मीटरिंग आणि व्होल्टेज मापन आवश्यक असताना M किंवा PT युनिट्स.
रिंग मेन नेटवर्क ऍप्लिकेशन्ससाठी, रिंग मेन कॅबिनेट तयार करण्यासाठी भिन्न मॉड्यूल एकत्र केले जाऊ शकतात. जेव्हा भविष्यात विस्तार आवश्यक आहे, पूर्णपणे इन्सुलेटेड आणि बंद बसबार कनेक्टर न बदलता अतिरिक्त युनिट्स जोडण्याची परवानगी देतात मूलभूत स्विचगियर प्लॅटफॉर्म.
स्टेनलेस स्टील गॅस टाकी IP67 संरक्षण प्रदान करते, धूळ आणि पाणी प्राथमिकमध्ये प्रवेश करण्यापासून प्रतिबंधित करते उपकरणे कंपार्टमेंट. बंदिस्त रचना पूर आणि संक्षेपणापासून अल्पकालीन संरक्षण देखील प्रदान करते.
हे डिझाइन औद्योगिक वनस्पती, भूमिगत सबस्टेशन आणि इतर ठिकाणी जेथे आर्द्रता, धूळ किंवा पर्यावरणीय दूषिततेमुळे पारंपारिक विद्युत उपकरणांवर परिणाम होऊ शकतो.
| मुख्य विचार | Usune 630A गॅस इन्सुलेटेड स्विचगियर | पारंपारिक एअर-इन्सुलेटेड स्विचगियर |
| प्राथमिक सर्किट | गॅस टाकीमध्ये पूर्णपणे बंद | सभोवतालच्या वातावरणाशी अधिक संपर्क |
| संरक्षण | IP67 गॅस टाकी | स्थापना परिस्थितीवर अधिक अवलंबून |
| कॉन्फिगरेशन | C/F/V/M/PT मॉड्यूलर संयोजन | सहसा निश्चित कॅबिनेट कॉन्फिगरेशन |
| विस्तार | विस्तारण्यायोग्य इन्सुलेटेड बसबार कनेक्शन | अतिरिक्त प्रतिष्ठापन जागा आवश्यक असू शकते |
| स्थापना | कॉम्पॅक्ट रचना | साधारणपणे जास्त क्लिअरन्स आवश्यक आहे |
| पर्यावरण अनुकूलता | धूळ आणि आर्द्रतेचा प्रभाव कमी होतो | सभोवतालच्या परिस्थितीवर अधिक अवलंबून |
| सुरक्षितता | संलग्न प्राथमिक सर्किट आणि यांत्रिक इंटरलॉक | संरक्षण उपकरणाच्या संरचनेवर अवलंबून असते |
एकाधिक फीडर आणि ट्रान्सफॉर्मर कनेक्शन असलेल्या कारखान्यांसाठी, ग्राहक त्यानुसार C, F आणि V युनिट एकत्र करू शकतात भिन्न सर्किट कार्ये. संलग्न प्राथमिक असताना मॉड्यूलर रचना सिस्टम कॉन्फिगरेशन सुलभ करते सर्किट औद्योगिक वातावरणात विश्वसनीय ऑपरेशनला समर्थन देते.
जेथे प्रतिष्ठापन जागा मर्यादित आहे, तेथे कॉम्पॅक्ट गॅस-इन्सुलेटेड संरचना स्विचिंग, संरक्षण आणि मीटरिंगला परवानगी देते फंक्शन्स एका लहान फूटप्रिंटमध्ये एकत्रित करणे. जेव्हा प्रकल्पाला समर्पित आवश्यक असेल तेव्हा M आणि PT युनिट्स जोडल्या जाऊ शकतात मापन कार्ये.
रिंग नेटवर्क ऍप्लिकेशन्ससाठी, एक रिंग मुख्य कॅबिनेट तयार करण्यासाठी एकाधिक कार्यात्मक मॉड्यूल एकत्र केले जाऊ शकतात. द जेव्हा वितरण नेटवर्कला भविष्यातील विस्ताराची आवश्यकता असते तेव्हा विस्तारयोग्य बसबार प्रणाली अतिरिक्त लवचिकता प्रदान करते.
एका उत्पादन ग्राहकाने मध्यम-व्होल्टेज वितरण अपग्रेडसाठी Usune 630A गॅस इन्सुलेटेड स्विचगियर निवडले. द कॉम्पॅक्ट इंस्टॉलेशन, विश्वासार्ह ऑपरेशन आणि भविष्यातील विस्तारावर ग्राहक लक्ष केंद्रित करतात. अर्ज केल्यानंतर, ग्राहक मॉड्युलर C/F/V/M/PT कॉन्फिगरेशनचे कौतुक केले, ज्याने सिस्टम इंटिग्रेशन आणि जागा सुधारली वापर
रिंग मुख्य वितरण प्रकल्पासाठी, ग्राहकाला लवचिक स्विचिंग आणि संरक्षण कार्ये आवश्यक आहेत. USRM6 मालिकेने विस्तारयोग्य मॉड्यूल संयोजन आणि इन्सुलेटेड बसबार कनेक्शनद्वारे आवश्यकता पूर्ण केली. ग्राहक त्याचे स्थिर ऑपरेशन, कॉम्पॅक्ट डिझाइन आणि सोयीस्कर सिस्टम विस्तार क्षमता ओळखली.
उच्च आर्द्रता असलेल्या वातावरणात कार्यरत असलेल्या ग्राहकाने त्याच्या IP67 मुळे Usune गॅस इन्सुलेटेड स्विचगियर निवडले. बंद गॅस टाकीची रचना. ग्राहकाने आर्द्रता, संक्षेपण आणि बाह्य विरूद्ध सुधारित संरक्षणाचे मूल्यवान केले दूषित होणे, देखभाल आवश्यकता कमी करण्यात मदत करणे.
झेजियांग उसुन इलेक्ट्रिक कं, लि. ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली, ISO नुसार व्यवस्थापन प्रणाली स्थापित केली आहे 14001 पर्यावरण व्यवस्थापन प्रणाली आणि ISO 45001 व्यावसायिक आरोग्य आणि सुरक्षा व्यवस्थापन प्रणाली.
विविध आंतरराष्ट्रीय बाजाराच्या गरजा पूर्ण करण्यासाठी, Usune मध्यम-व्होल्टेज स्विचगियर उत्पादने संबंधित आहेत IEC आणि GB मानक प्रकारच्या चाचण्या, लागू उत्पादनांसह CE प्रमाणन प्राप्त करणे. ही प्रमाणपत्रे आणि गुणवत्ता व्यवस्थापन प्रणाली सातत्यपूर्ण उत्पादन गुणवत्तेचे समर्थन करते आणि तांत्रिक दरम्यान ग्राहकांसाठी दस्तऐवजीकरण प्रदान करते मूल्यांकन आणि प्रकल्प खरेदी.
झेजियांग उसुन इलेक्ट्रिक कं, लि. मॉड्यूलर स्विचगियर डिझाइन, पूर्णपणे बंद IP67 गॅस इन्सुलेशन, लवचिक विश्वसनीय मध्यम-व्होल्टेज वितरण समाधान प्रदान करण्यासाठी कार्यात्मक कॉन्फिगरेशन आणि गुणवत्ता व्यवस्थापन.
630A इलेक्ट्रिकल पॅनल गॅस इन्सुलेटेड स्विचगियर खरेदी करणाऱ्या ग्राहकांसाठी, Usune योग्य कॉन्फिगरेशन प्रदान करू शकते स्विचिंग फंक्शन्स, संरक्षण आवश्यकता, मीटरिंग गरजा, बसबार व्यवस्था आणि स्थापना यानुसार परिस्थिती हे ग्राहकांना त्यांच्या वास्तविक शक्तीभोवती एक संक्षिप्त आणि लवचिक स्विचगियर सिस्टम तयार करण्यास अनुमती देते वितरण आवश्यकता.
630A स्विचगियरच्या रेट केलेल्या वर्तमान कॉन्फिगरेशनचा संदर्भ देते. वास्तविक ऑपरेटिंग वर्तमान, व्होल्टेज पातळी आणि इलेक्ट्रिकल कॉन्फिगरेशन ग्राहकाच्या वितरण प्रणाली आणि प्रकल्पानुसार निवडले पाहिजे आवश्यकता
सिस्टीम सी लोड ब्रेक स्विच युनिट, एफ लोड ब्रेक स्विच + फ्यूज कॉम्बिनेशन युनिट, व्ही सर्किट ब्रेकर युनिट, एम. मीटरिंग युनिट आणि पीटी बसबार पीटी युनिट. हे मॉड्यूल आवश्यक वीज वितरणानुसार एकत्र केले जाऊ शकतात कार्ये
एका SF6 इन्सुलेशन गॅस टाकीमध्ये सहा मानक मॉड्यूल युनिट्स तयार करता येतात. विस्तारण्यायोग्य कॉन्फिगरेशन देखील आहेत पूर्णपणे इन्सुलेटेड आणि बंद बसबार कनेक्टरद्वारे उपलब्ध.
गॅस टँकमध्ये IP67 संरक्षण पदवी आहे, जे प्राथमिक सर्किटला धूळ, पाण्याच्या प्रवेशापासून संरक्षण करण्यास मदत करते. संक्षेपण आणि अल्पकालीन पूर परिस्थिती.
