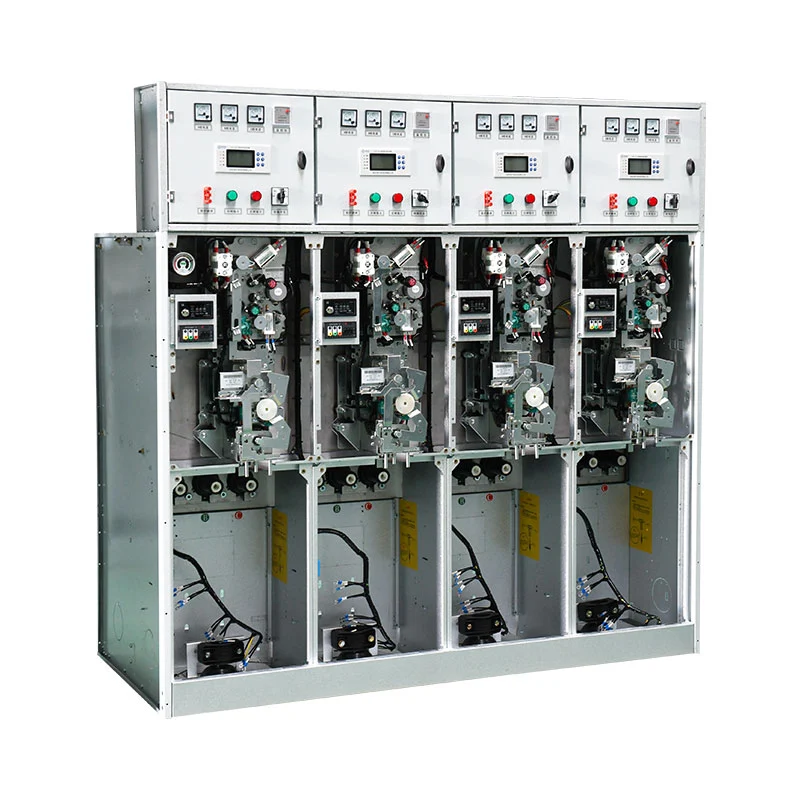

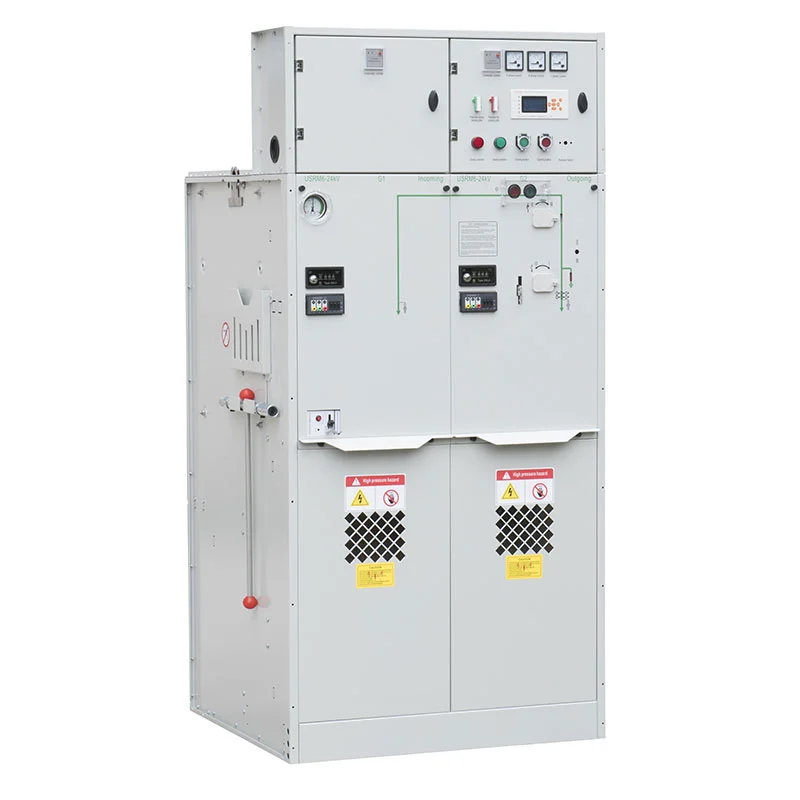

24kv 33kv Sf6 Gis गॅस इन्सुलेटेड स्विचगियर विशेषतः भूमिगत सुविधा, किनारी भाग, पठारी प्रदेश, शहरी सबस्टेशन्स आणि इतर स्थाने जिथे स्थापनेची जागा किंवा पर्यावरणीय परिस्थिती आहे आव्हानात्मक बंदिस्त बांधकाम देखील कॉम्पॅक्ट इक्विपमेंट फूटप्रिंट प्रदान करते, ज्यामुळे प्रकल्पासाठी सोपे होते डिझायनर मध्यम-व्होल्टेज वितरण उपकरणे सबस्टेशन्स आणि दुय्यम ट्रान्सफॉर्मर स्टेशनमध्ये समाकलित करण्यासाठी.
वीज वितरण प्रकल्पांना क्वचितच समान सर्किटची आवश्यकता असते. त्यामुळे कॉम्पॅक्ट स्विचगियर सिस्टम आवश्यक आहे एका निश्चित व्यवस्थेवर अवलंबून न राहता कॉन्फिगरेशन लवचिकता. USRM6 मालिका मॉड्यूलरचा अवलंब करते वेगवेगळ्या फंक्शनल युनिट्ससह कॉन्फिगर केले जाऊ शकते असे डिझाइन, लोड ब्रेक स्विच युनिटसाठी C, F साठी संयोजन युनिट्स, आणि सर्किट ब्रेकर युनिट्ससाठी V.
स्टँडर्ड मॉड्यूल युनिट्स आणि फिक्स्ड कॉम्बिनेशन मॉड्यूल युनिट्स इलेक्ट्रिकल स्कीमनुसार निवडले जाऊ शकतात. अ विस्तारण्यायोग्य मुख्य बस कॉन्फिगरेशन देखील उपलब्ध आहे, एकाधिक मॉड्यूल्सना वेगवेगळ्यामध्ये एकत्र करण्यास अनुमती देते स्विचगियर व्यवस्था. हा मॉड्यूलर दृष्टीकोन अभियांत्रिकी संघांना उपकरणे वेगवेगळ्या फीडरमध्ये जुळवून घेण्यास मदत करतो, ट्रान्सफॉर्मर, संरक्षण, अलगाव आणि वितरण आवश्यकता.
पारंपारिक बाह्य विद्युत उपकरणे धूळ, ओलावा, प्रदूषण, तापमान बदल आणि इतरांच्या संपर्कात येऊ शकतात पर्यावरणीय परिस्थिती. हे घटक उपकरणे दरम्यान तपासणी आणि देखभाल आवश्यकता वाढवू शकतात ऑपरेशन
USRM6 मालिकेची सीलबंद गॅस-इन्सुलेटेड रचना मुख्य सर्किटला बाह्य वातावरणापासून वेगळे करते. या अंतर्गत विद्युत घटकांचे पर्यावरणीय दूषिततेसाठी थेट संपर्क कमी करते आणि समर्थन देते a कमी देखभाल ऑपरेटिंग संकल्पना.
ज्या प्रकल्पांसाठी उपकरणे मिळणे कठीण आहे, जसे की भूमिगत सबस्टेशन्स, कॉम्पॅक्ट शहरी स्थापना किंवा उपकरणांच्या निवडीदरम्यान दूरस्थ पायाभूत सुविधा, नियमित देखभाल कमी करणे हा एक महत्त्वाचा विचार असू शकतो.
SF6 C-GIS कॉन्फिगरेशन मूलभूत सर्किट स्विचिंगपेक्षा अधिक समर्थन करण्यासाठी डिझाइन केले आहे. निवडलेल्यांवर अवलंबून मॉड्यूल व्यवस्था, सिस्टम स्विचिंग, सर्किट संरक्षण, इलेक्ट्रिकल अलगाव, मापन, समाकलित करू शकते देखरेख, ग्राउंडिंग, संप्रेषण आणि नियंत्रण कार्ये.
भिन्न कार्यात्मक मॉड्यूल्सचे संयोजन स्विचगियर कॉन्फिगरेशनला संरक्षणाशी जुळण्यास अनुमती देते आणि प्रकल्पाचे वितरण आर्किटेक्चर. हे अभियांत्रिकी कंत्राटदार आणि सिस्टीम इंटिग्रेटर प्रदान करते मध्यम-व्होल्टेज वितरण प्रणाली विकसित करताना लवचिकता.
मध्यम-व्होल्टेज GIS उपकरणे निवडण्यापूर्वी ऑपरेटिंग वातावरणाचे काळजीपूर्वक मूल्यांकन केले पाहिजे. USRM6 मालिका 4000 मीटर पर्यंतच्या उंचीसाठी, कमाल सभोवतालचे तापमान +50 डिग्री सेल्सिअस, किमान वातावरणासाठी डिझाइन केलेली आहे -40 डिग्री सेल्सिअस तापमान, आणि 24-तास सरासरी तापमान 35 डिग्री सेल्सियसपेक्षा जास्त नाही.
सापेक्ष आर्द्रता 24 तासांच्या आत 95% आणि मासिक सरासरी आधारावर 90% पर्यंत पोहोचू शकते. स्थापना वातावरण स्फोटक किंवा संक्षारक वायू किंवा तीव्र यांत्रिक शॉक किंवा प्रभाव आणि दूषित पातळी नसावी GB/T5582 नुसार पातळी III पेक्षा जास्त नसावी. निर्दिष्ट अँटी-शॉक पातळी 9 अंश आहे.
1000 मीटरपेक्षा जास्त उंचीवर असलेल्या स्थापनेसाठी, ग्राहकांनी निर्मात्याला सूचित केले पाहिजे जेणेकरून चार्जिंग दाब योग्यरित्या समायोजित केले जाऊ शकते. निर्मात्यामध्ये विशेष पर्यावरणीय परिस्थितीची पुष्टी केली पाहिजे, उपकरणे निवडण्यापूर्वी पुरवठादार आणि अंतिम वापरकर्ता. उदाहरणार्थ, जेव्हा उपकरणे 2000 मीटरच्या वर स्थापित केली जातात, तेव्हा गॅस प्रेशरच्या योग्य समायोजनाद्वारे कॅबिनेटमधील ओव्हरव्होल्टेज स्थितीकडे लक्ष देण्याची आवश्यकता असू शकते.
भूगर्भातील सबस्टेशनमध्ये अनेकदा उपलब्ध मजल्यावरील क्षेत्रफळ आणि वायुवीजन परिस्थितीवर कठोर मर्यादा असतात. कॉम्पॅक्ट GIS उपकरणांची बंदिस्त रचना डिझायनरांना प्रतिबंधित प्रतिष्ठापन जागेचा अधिक चांगला वापर करण्यास अनुमती देते आसपासच्या वातावरणाचा थेट प्रभाव कमी करणे. हे कॉन्फिगरेशन प्रकल्पांसाठी योग्य बनवते जेथे विद्युत वितरण उपकरणे कॉम्पॅक्ट सबस्टेशन किंवा दुय्यम ट्रान्सफॉर्मरमध्ये एकत्रित करणे आवश्यक आहे स्थानके
औद्योगिक आणि खाण साइट्सना विश्वसनीय मध्यम-व्होल्टेज स्विचिंग आणि मोटर्स, ट्रान्सफॉर्मरसाठी संरक्षण आवश्यक असू शकते. फीडर आणि वितरण नेटवर्क. संलग्न कॉन्फिगरेशन अंतर्गत विद्युत घटकांपासून संरक्षण करण्यात मदत करू शकते द्वारे आवश्यक स्विचिंग, संरक्षण, अलगाव आणि निरीक्षण कार्ये प्रदान करताना बाह्य दूषितता विद्युत वितरण प्रणाली.
रेल्वे स्थानके, रेल्वे पायाभूत सुविधा, विमानतळ आणि संबंधित सुविधांसाठी स्थिर वीज वितरण आवश्यक आहे एकाधिक भार ओलांडून. मॉड्यूलर स्विचगियर विविध फीडर आणि संरक्षण आवश्यकतांसाठी कॉन्फिगर केले जाऊ शकते केंद्रीकृत विद्युत वितरण प्रणाली, सिस्टम इंटिग्रेटरना कॉम्पॅक्ट मध्यम-व्होल्टेज सोल्यूशन्स विकसित करण्यात मदत करते वाहतूक पायाभूत सुविधांसाठी.
डाउनटाउन भागात आणि निवासी जिल्ह्यांमध्ये जागा अनेकदा मर्यादित असते. कॉम्पॅक्ट गॅस-इन्सुलेटेड उपकरणे एकत्रित केली जाऊ शकतात सबस्टेशन्स आणि वितरण सुविधांमध्ये जेथे पारंपारिक स्विचगियरला मोठ्या प्रतिष्ठापन क्षेत्राची आवश्यकता असू शकते. संलग्न रचना मुख्य सर्किटवरील बाह्य पर्यावरणीय परिस्थितीचा प्रभाव कमी करण्यास देखील मदत करते.
उच्च आर्द्रता, मीठ दूषित, उंची आणि तापमानातील फरक पारंपारिक विद्युत उपकरणांवर प्रभाव टाकू शकतात. USRM6 मालिकेचे संलग्न मुख्य सर्किट थेट पर्यावरणीय एक्सपोजर कमी करण्यास मदत करते, तर प्रकल्प-विशिष्ट सेवा योग्य कॉन्फिगरेशन आणि ऑपरेटिंग पॅरामीटर्स निर्धारित करण्यासाठी उपकरणे निवडण्यापूर्वी परिस्थितीचे मूल्यांकन केले जाऊ शकते.
24kv 33kv Sf6 Gis गॅस इन्सुलेटेड स्विचगियर खरेदी करताना, खरेदीदारांनी संपूर्ण इलेक्ट्रिकल योजनेचे मूल्यांकन केले पाहिजे केवळ व्होल्टेज पातळीनुसार उपकरणे निवडण्याऐवजी. रेटेड व्होल्टेज, इन्सुलेशन आवश्यकता, सर्किट ब्रेकर किंवा लोड ब्रेक स्विच कॉन्फिगरेशन, फीडरचे प्रमाण, मुख्य बस व्यवस्था, ग्राउंडिंग आवश्यकता, संरक्षण आणि मापन कार्ये, स्थापना उंची, सभोवतालचे तापमान, आर्द्रता, प्रदूषण परिस्थिती, संप्रेषण आवश्यकता, आणि लागू IEC आणि GB मानक सर्व तांत्रिक दरम्यान विचारात घेतले पाहिजे मूल्यमापन
योग्य USRM6 कॉन्फिगरेशन निर्धारित करण्यासाठी Usune प्रकल्प अभियंते आणि सिस्टम इंटिग्रेटर्सशी संवाद साधू शकतो विद्युत आकृती आणि साइटच्या परिस्थितीनुसार.
Usune उत्पादन, तपासणी आणि उत्पादनाचा अंतर्भाव असलेल्या संरचित गुणवत्ता व्यवस्थापन प्रक्रियेसह कार्य करते वितरण ISO 9001 नियंत्रित उत्पादन प्रक्रियेसाठी गुणवत्ता-व्यवस्थापन फ्रेमवर्क प्रदान करते, तर ISO 14001 आणि ISO 45001 पर्यावरणीय आणि व्यावसायिक आरोग्य आणि सुरक्षा व्यवस्थापनास समर्थन देते.
Usune विविध सर्किट फंक्शन्स आणि वितरण आवश्यकतांवर आधारित मॉड्यूलर कॉन्फिगरेशनचे समर्थन करते. हे आहे ईपीसी कॉन्ट्रॅक्टर्स, इलेक्ट्रिकल सिस्टम इंटिग्रेटर, वितरक आणि प्रोजेक्ट प्रोक्योरमेंट टीम्ससाठी उपयुक्त एका विशिष्ट विद्युत आकृतीभोवती स्विचगियर कॉन्फिगर केलेले.
IEC आणि GB मानकांचा समावेश उत्पादन डिझाइनमध्ये आणि CE प्रमाणपत्र उपलब्ध असल्याने, Usune समर्थन करू शकते विविध आंतरराष्ट्रीय बाजारपेठांसाठी मध्यम-व्होल्टेज स्विचगियरचे मूल्यांकन करणारे ग्राहक. लागू मानके आणि गंतव्य देश आणि प्रकल्प तपशीलानुसार प्रमाणन आवश्यकतांचे पुनरावलोकन केले जाऊ शकते.
GIS प्रकल्पांसाठी, उत्पादनापूर्वी योग्य कॉन्फिगरेशन निवडणे महत्त्वाचे आहे. ग्राहक देऊ शकतात सिंगल-लाइन डायग्राम, रेट केलेल्या व्होल्टेज आवश्यकता, फीडर माहिती, स्थापना उंची, पर्यावरणीय Usune अभियांत्रिकी संघासह कॉन्फिगरेशन चर्चेसाठी अटी आणि इतर तांत्रिक डेटा.
| नाही. | वस्तू | युनिट | लोड ब्रेक स्विच युनिट | संयोजन युनिट | सर्किट ब्रेकर युनिट | |
| 1 | रेट केलेले व्होल्टेज | kV | 12/24 | 12/24 | 12/24 | |
| 2 | रेट केलेली वारंवारता | Hz | 50 | 50 | 50 | |
| 3 | रेट केलेले वर्तमान | A | 630 | 125 (फ्यूज करंटवर अवलंबून) | 630 | |
| 4 | रेटेड इन्सुलेशन पातळी | 1 मिनिट वारंवारता दबाव सहन करते | kV | ४२/६५ | ४२/६५ | ४२/६५ |
| ४८/७९ | ४८/७९ | ४८/७९ | ||||
| 2/2 | 2/2 | 2/2 | ||||
| लाइटिंग आवेग व्होल्टेजचा प्रतिकार केला | 75/125 | 75/125 | 75/125 | |||
| ८५/१४५ | ८५/१४५ | ८५/१४५ | ||||
| 5 | रेट केलेले शॉर्ट सर्किट वर्तमान सहन करते | kA/s | २५/४ | —— | २५/४ | |
| 6 | रेट केलेले शिखर वर्तमान सहन करते | kA | 63 | —— | 63 | |
| 7 | रेट केलेले शॉर्ट सर्किट करंट बनवते | kA | 63 | एचव्ही फ्यूजद्वारे मर्यादित | 63 | |
| 8 | रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट | kA | —— | एचव्ही फ्यूजद्वारे मर्यादित | २५/२५ | |
| 9 | रेटेड ट्रान्समिशन वर्तमान | A | —— | १७००/१४०० | —— | |
| 10 | रेट केलेले सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— | |
| 11 | रेट केलेले बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 | |
| 12 | यांत्रिक जीवन | लोड ब्रेक स्विच/सीबी | वेळा | 10000 | 10000 | 20000 |
| अलगाव/ग्राउंड स्विच | 5000 | 5000 | 5000 | |||
| 13 | सर्किट प्रतिकार | μΩ | ≤१५० | —— | ≤१५० | |
| 14 | रेटेड चार्जिंग प्रेशर (20℃ गेज दाब) | एमपीए | 0.04 | 0.04 | 0.04 | |
| 15 | गॅस वार्षिक सापेक्ष गळती दर | % | 0.05 | 0.05 | 0.05 | |
| 16 | आयपी संरक्षण पदवी | कॅबिनेट | IP4X | IP4X | IP4X | |
| गॅस टाकी | IP67 | IP67 | IP67 | |||
USRM6 मालिका कॅस-स्पेस रॉकेट प्रक्षेपण प्रकल्पामध्ये लागू करण्यात आली होती, जेथे विश्वसनीय मध्यम-व्होल्टेज वीज वितरण प्रक्षेपण सुविधेतील गंभीर पायाभूत सुविधा आणि विद्युत भारांना समर्थन देणे आवश्यक होते. प्रकल्प तुलनेने कॉम्पॅक्ट इलेक्ट्रिकलमध्ये बसवताना स्थिर ऑपरेशन राखण्यास सक्षम असलेले आवश्यक स्विचगियर वितरण वातावरण.
रॉकेट प्रक्षेपण सुविधेसाठी, वीज वितरण प्रणालीला गंभीर उपकरणे आणि सहाय्यकांना समर्थन देणे आवश्यक आहे विश्वासार्ह स्विचिंग, संरक्षण, अलगाव आणि देखरेख कार्यांसह पायाभूत सुविधा. संलग्न SF6 USRM6 मालिकेची इन्सुलेशन संरचना मुख्य वर बाह्य पर्यावरणीय परिस्थितीचा प्रभाव कमी करण्यास मदत करते सर्किट, जे विशेषत: विशेष पायाभूत सुविधांसाठी मौल्यवान आहे ज्यात ऑपरेशनल आवश्यकतांची मागणी आहे.
मॉड्यूलर कॉन्फिगरेशनने स्विचगियर व्यवस्थेला प्रकल्पाच्या इलेक्ट्रिकलशी जुळवून घेण्याची परवानगी दिली. वितरण आवश्यकता. पॉवर नेटवर्क डिझाइननुसार भिन्न कार्यात्मक युनिट्स एकत्र केली जाऊ शकतात विस्तारण्यायोग्य मुख्य बसने नेटवर्क कॉन्फिगरेशन आणि भविष्यातील सिस्टम नियोजनासाठी अतिरिक्त लवचिकता प्रदान केली.
त्याच्या संक्षिप्त रचना, संलग्न इन्सुलेशन आणि मॉड्यूलर डिझाइनद्वारे, USRM6 मालिकेने एक योग्य कॅस-स्पेस रॉकेट प्रक्षेपण प्रकल्पासाठी मध्यम-व्होल्टेज वितरण सोल्यूशन, सुविधेच्या आवश्यकतांना समर्थन देते विश्वसनीय आणि अवकाश-कार्यक्षम विद्युत पायाभूत सुविधांसाठी.
USRM6 मालिका लागू उच्च-व्होल्टेज स्विचगियर आणि नियंत्रण उपकरण मानकांच्या संदर्भात डिझाइन केली आहे, 3.6kV–40.5kV हाय-व्होल्टेज एसी लोड ब्रेक स्विचेससाठी GB 3804-2004, हाय-व्होल्टेज AC साठी GB 1984-2014 सर्किट ब्रेकर्स, एचव्ही एसी लोड ब्रेक स्विच-फ्यूज कॉम्बिनेशनसाठी जीबी 16926-2009, एचव्ही एसी आयसोलेशनसाठी जीबी 1985-2014 स्विचेस आणि ग्राउंड स्विचेस आणि 3.6kV–40.5kV AC मेटल-बंद स्विचगियर आणि कंट्रोलगियरसाठी GB 3906-2006.
हे HV स्विचगियर आणि कंट्रोलगियर, GB 4208-2008 साठी सामान्य तांत्रिक आवश्यकतांसाठी GB/T 11022-2011 चा देखील संदर्भ देते संलग्न संरक्षणासाठी, बाह्य इन्सुलेशनच्या प्रदूषण डिग्रीसाठी GB/T 5582-1993, 3.6kV–40.5kV साठी DL/T 404-2007 AC मेटल-बंद स्विचगियर आणि कंट्रोलगियर, यांत्रिक आणि इलेक्ट्रिकल उत्पादनांसाठी GB/T 13384-2008, GB 191-2008 पॅकेजिंग आणि वाहतूक चिन्हांसाठी आणि उच्च-व्होल्टेज ट्रान्समिशनमध्ये इन्सुलेशन समन्वयासाठी GB 311.1-2012 आणि वितरण उपकरणे.
Usune च्या गुणवत्ता आणि अनुपालन फ्रेमवर्कमध्ये ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली, ISO 14001 पर्यावरणाचा समावेश आहे व्यवस्थापन प्रणाली, ISO 45001 व्यावसायिक आरोग्य आणि सुरक्षा व्यवस्थापन प्रणाली, IEC आणि GB मानक अनुपालन, आणि सीई प्रमाणन. प्रकल्प-विशिष्ट प्रमाणन आणि लागू मानकांनुसार पुष्टी केली पाहिजे गंतव्य बाजार आणि तांत्रिक तपशील.
मुख्य फायदा म्हणजे इन्सुलेटिंग गॅसमध्ये ऊर्जा असलेल्या विद्युत घटकांचे बंदिस्त बांधकाम वातावरण हे कॉम्पॅक्ट स्ट्रक्चर सक्षम करते आणि मुख्य सर्किटचे थेट एक्सपोजर कमी करते पर्यावरणीय परिस्थिती.
USRM6 मालिका 24kV आणि 33kV कॉन्फिगरेशनसह मध्यम-व्होल्टेज अनुप्रयोगांसाठी डिझाइन केलेली आहे. अचूक रेट केले प्रोजेक्ट स्पेसिफिकेशननुसार व्होल्टेज, इन्सुलेशन लेव्हल आणि कॉन्फिगरेशनची पुष्टी केली पाहिजे.
होय. निर्दिष्ट सेवा उंची 4000 मीटर पर्यंत आहे. 1000 मीटर वरील स्थापनेसाठी, ग्राहकांनी Usune मध्ये कळवावे आगाऊ करा जेणेकरून योग्य गॅस चार्जिंग प्रेशरचे मूल्यांकन केले जाऊ शकते. 2000 मीटर वरील विशेष आवश्यकता असावी तांत्रिक डिझाइन दरम्यान पुष्टी केली.
USRM6 मालिका मॉड्यूलर कॉन्फिगरेशन संकल्पना वापरते. लोड ब्रेक स्विच युनिट्स, कॉम्बिनेशन युनिट्स, सर्किट ब्रेकर युनिट्स आणि विस्तारयोग्य मुख्य बस व्यवस्था आवश्यक विद्युत योजनेनुसार निवडली जाऊ शकते.
सामान्य अनुप्रयोगांमध्ये दुय्यम ट्रान्सफॉर्मर सबस्टेशन, औद्योगिक आणि खाण सुविधा, रेल्वे, विमानतळ, शहरी वितरण नेटवर्क, निवासी क्षेत्रे, भूमिगत सुविधा आणि तुलनेने मागणी असलेली ठिकाणे पर्यावरणीय परिस्थिती.
अचूक कोटेशनसाठी, खरेदीदारांनी रेट केलेले व्होल्टेज, सिंगल-लाइन डायग्राम, फीडरची संख्या, आवश्यक आहे. स्विचिंग फंक्शन्स, सर्किट ब्रेकर किंवा लोड ब्रेक स्विच आवश्यकता, बस कॉन्फिगरेशन, इंस्टॉलेशन उंची, पर्यावरणीय परिस्थिती, संरक्षण आवश्यकता आणि गंतव्य बाजार.
मध्यम-व्होल्टेज वितरण प्रकल्पांसाठी कॉम्पॅक्ट परिमाण, पर्यावरण अनुकूलता, मॉड्यूलर आवश्यक आहे कॉन्फिगरेशन, आणि कमी देखभाल आवश्यकता, USRM6 मालिका एक व्यावहारिक गॅस-इन्सुलेटेड स्विचगियर प्रदान करते उपाय
Usune ची USRM6 मालिका संलग्न SF6 इन्सुलेशन, मॉड्युलर फंक्शनल युनिट्स, एक्सपांडेबल बस कॉन्फिगरेशन, आणि स्विचिंग, संरक्षण, मापन आणि निरीक्षण कार्ये. ISO 9001, ISO 14001, ISO 45001, IEC द्वारे समर्थित आणि GB मानके आणि CE प्रमाणन, Usune 24kv चे मूल्यमापन करणाऱ्या ग्राहकांसाठी प्रकल्पाभिमुख समाधान प्रदान करते औद्योगिक, पायाभूत सुविधा, शहरी आणि विशेष वीज वितरणासाठी 33kv Sf6 GIS गॅस इन्सुलेटेड स्विचगियर अनुप्रयोग
