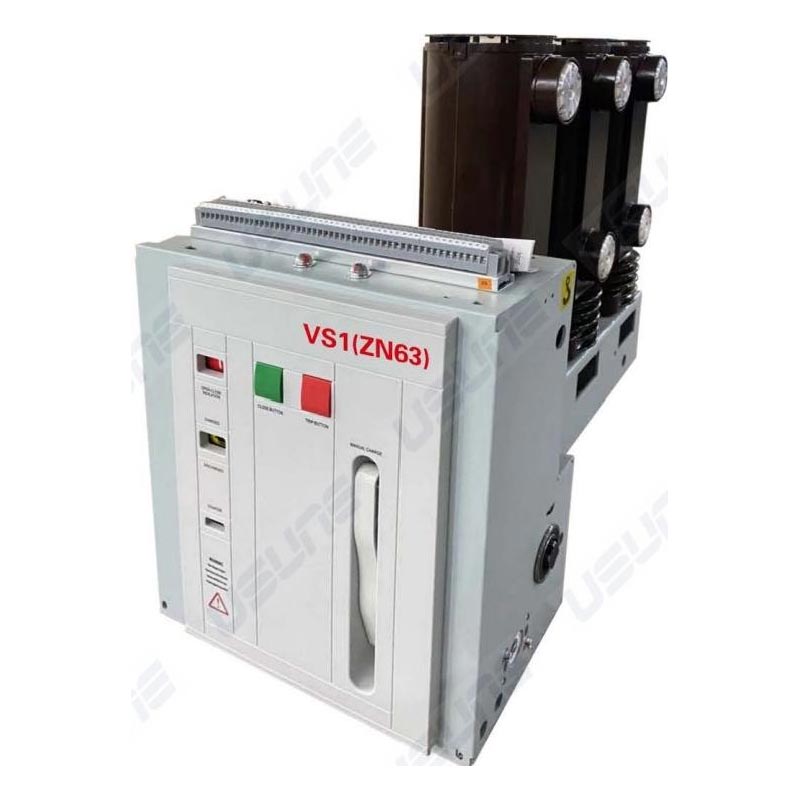

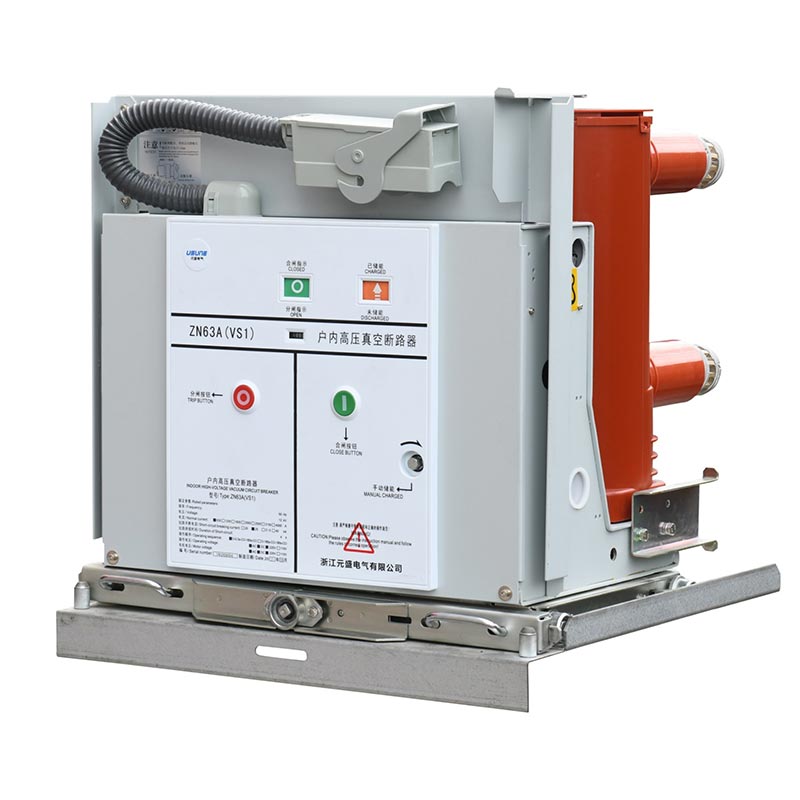

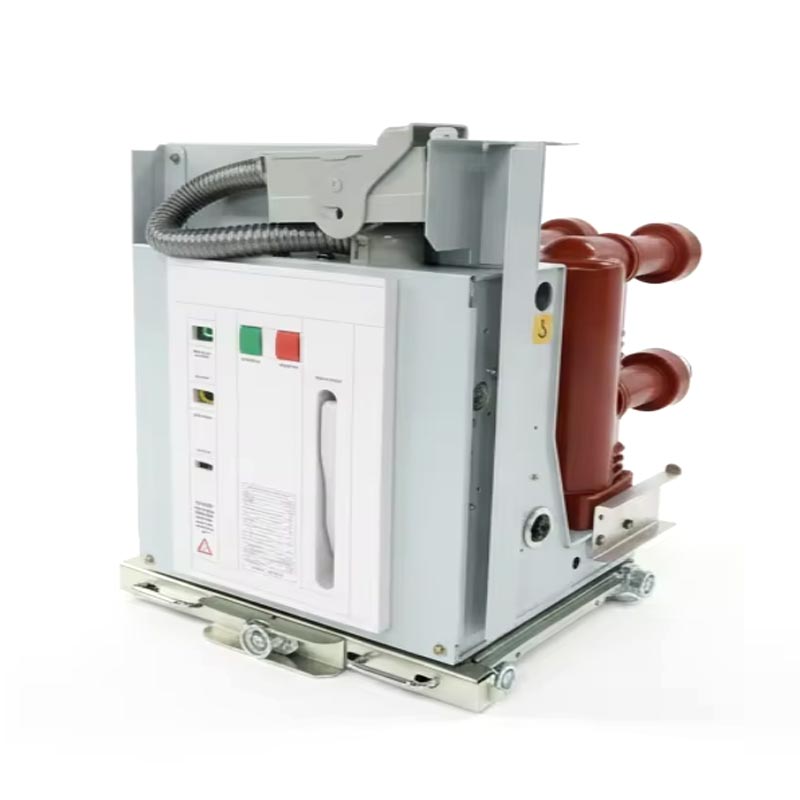

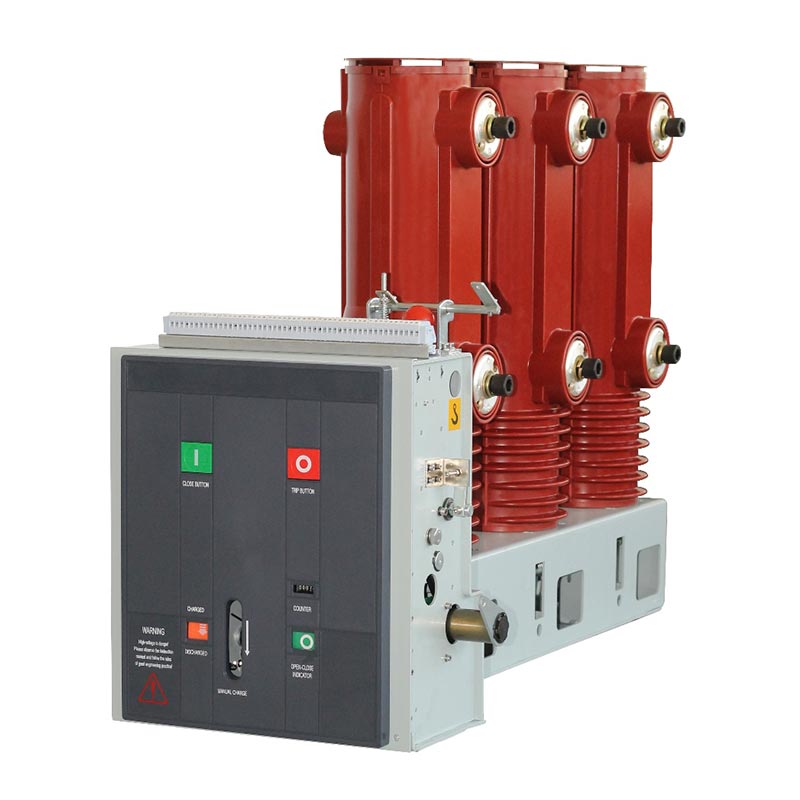

पार्श्व प्रकार व्हॅक्यूम सर्किट ब्रेकर

Usune लेटरल टाईप व्हॅक्यूम सर्किट ब्रेकर हा इनडोअर-इंस्टॉल केलेला हाय-व्होल्टेज स्विचगियर आहे, जो दोन मुख्य भागांमध्ये विभागलेला आहे. मालिका: VS1(ZN63)-12 आणि VS1-24. हे प्रामुख्याने 12KV, 24KV आणि 36KV थ्री-फेज पॉवर सिस्टममध्ये वापरले जाते, पॉवर ग्रिड उपकरणे आणि औद्योगिक आणि खाण उपक्रम उर्जा प्रणालींसाठी संरक्षण आणि नियंत्रण जबाबदारी. प्रगत व्हॅक्यूम आर्क-विझवण्याच्या तंत्रज्ञानाचा वापर करून, त्यात जलद चाप-विझवण्याचा वेग, लहान आकार, लांब सेवा जीवन आणि कमी देखभाल खर्च, हे आधुनिक पॉवर ट्रान्समिशनमध्ये एक अपरिहार्य मुख्य साधन बनवते आणि वितरण प्रणाली.

मुख्य फायदे:

1. औद्योगिक आणि खाणकामात मोठ्या प्रमाणात वापरल्या जाणाऱ्या वीज पारेषण आणि वितरणातील अर्जाचा अनुभव एंटरप्राइजेस, पॉवर प्लांट्स आणि शहरी आणि ग्रामीण पॉवर ग्रिड्स, त्यांच्या स्थिरतेसाठी व्यापक वापरकर्त्याची ओळख मिळवत आहेत कार्यक्षमता आणि विश्वसनीय ऑपरेशन.

2. Usune च्या व्यावसायिक R&D टीमने स्वतंत्रपणे विकसित केले आहे, ज्यात साइड-माउंट केलेले डिझाइन आहे जे समाकलित करते सर्किट ब्रेकर बॉडीसह स्प्रिंग ऑपरेटिंग मेकॅनिझम, एकूण रचना अनुकूल करणे; व्हॅक्यूम इंटरप्टर एपीजी-प्रोसेस इपॉक्सी रेजिन इन्सुलेटिंग सिलेंडर वापरते, उत्कृष्ट क्रिपेज परफॉर्मन्स आणि पर्यावरणीय अनुकूलता

3. GB/T1984-2014 "हाय व्होल्टेज सर्किट ब्रेकर्स", JB3855-1996 "3.6~40.5KV इनडोअर हाय व्होल्टेजचे काटेकोरपणे पालन करते व्हॅक्यूम सर्किट ब्रेकर्स", DL/T403-2000 "12~40.5KV व्हॅक्यूम सर्किट ब्रेकर्स ऑर्डरिंग टेक्निकल कंडिशन", आणि IEC62271-100:2008 आंतरराष्ट्रीय मानके, आणि एकाधिक अधिकृत चाचणी आणि प्रमाणपत्रे उत्तीर्ण केली आहेत.

4. चीनमधील उच्च-व्होल्टेज विद्युत उपकरणांचे व्यावसायिक निर्माता म्हणून, Usune कडे प्रमाणित उत्पादन संयंत्र, आणि प्रत्येक सर्किट ब्रेकर कारखाना सोडण्यापूर्वी कठोर चाचणी घेतो. एक विश्वासार्ह म्हणून पुरवठादार, ते वापरकर्त्यांच्या कोणत्याही चिंता दूर करून सर्वसमावेशक विक्री-पश्चात सेवा आणि तांत्रिक समर्थन प्रदान करते.

उत्पादन तपशील आणि तांत्रिक मापदंड

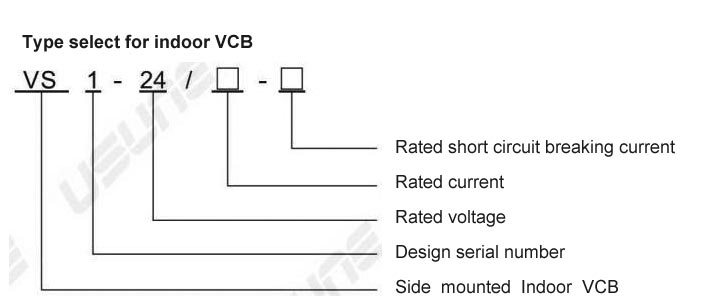

Usune पार्श्व प्रकार व्हॅक्यूम सर्किट ब्रेकर तपशील आणि स्थिर कामगिरीची संपूर्ण श्रेणी देते. मुख्य तांत्रिक मापदंड (प्राथमिक संदर्भ म्हणून VS1(ZN63)-24 मालिका घेणे) खालील तक्त्यामध्ये दाखवले आहेत:

रचना आणि कार्य

1. एकूण रचना

ऑपरेटिंग मेकॅनिझम आणि आर्क-विझवण्याचे चेंबर एकात्मिक संरचनेत व्यवस्था केलेले आहेत, मुख्य कंडक्टिव्ह सर्किट हा थ्री-फेज फ्लोअर-माउंट केलेला प्रकार आहे. व्हॅक्यूम आर्क-विझवणारा कक्ष रेखांशाचा आहे एपीजी-प्रक्रिया केलेल्या इपॉक्सी रेझिन ट्यूबलर इन्सुलेटिंग सिलेंडरमध्ये स्थापित केले आहे, उत्कृष्ट क्रिपेज कार्यप्रदर्शन प्रदान करते, चाप-विझवणाऱ्या चेंबरच्या पृष्ठभागावर धूळ साचणे कमी करणे, बाह्य घटकांचा प्रभाव टाळणे आणि दमट आणि जास्त प्रदूषित वातावरणातही चांगले इन्सुलेशन सुनिश्चित करणे. VS1-12 मालिका एक निश्चित-स्थापना आहे प्रकार, निश्चित स्विचगियरसाठी योग्य, आणि स्वतंत्रपणे वापरला जाऊ शकतो किंवा रिंग नेटवर्क पॉवर सप्लायवर लागू केला जाऊ शकतो, बॉक्स-प्रकार ट्रान्सफॉर्मर आणि इतर यंत्रणा.

2. ऑपरेटिंग यंत्रणा

लॅटरल टाईप व्हॅक्यूम सर्किट ब्रेकर प्लॅनर स्प्रिंग-ऑपरेट मेकॅनिझम वापरतो, मॅन्युअल आणि विद्युत ऊर्जा साठवण. ऑपरेटिंग मोटर चाप-विझवणाऱ्या चेंबरच्या पुढील कॅबिनेटमध्ये ठेवली जाते, पाच असेंब्ली स्पेसमध्ये विभागलेले, प्रत्येकामध्ये ऊर्जा साठवण, ट्रान्समिशन, ट्रिपिंग आणि बफर घटक आहेत. चाप-विझवण्याचे कक्ष आणि कार्यप्रणालीची एकत्रित रचना उच्च प्रमाणात जुळणी सुनिश्चित करते ऑपरेशनल परफॉर्मन्स आणि चाप-विझवणाऱ्या चेंबरच्या उघडण्याच्या आणि बंद करण्याच्या आवश्यकता दरम्यान, कमी करणे मध्यवर्ती पायऱ्या, उर्जेचा वापर आणि आवाज कमी करणे आणि सर्किट ब्रेकरचे कार्य सुधारणे विश्वसनीयता

अनुप्रयोग पर्यावरण

लॅटरल टाईप व्हॅक्यूम सर्किट ब्रेकर घरातील वातावरणासाठी योग्य आहे आणि खालील गोष्टींची पूर्तता करणे आवश्यक आहे आवश्यकता: सभोवतालचे तापमान -15℃ ते +40℃; दैनिक सरासरी सापेक्ष आर्द्रता ≤95%, मासिक सरासरी ≤90%; उंची ≤1000m; भूकंपाची तीव्रता ≤8 अंश; आणि लक्षणीय धूळ, संक्षारक वायू किंवा इतर प्रदूषणाचा अभाव. टीप: यांच्याशी पूर्व सल्लामसलत केल्यावर या आवश्यकतांपेक्षा जास्त असलेल्या अनुप्रयोगांसाठी सानुकूलित करणे आवश्यक आहे निर्माता

स्थापना आणि कमिशनिंग

लॅटरल टाईप व्हॅक्यूम सर्किट ब्रेकर्स फॅक्टरी सोडण्यापूर्वी कठोर चाचणी घेतात. ऊर्जा देण्याआधी प्राथमिक सर्किट, खालील तयारी करणे आवश्यक आहे:

1. नुकसानीसाठी उपकरणे तपासा; खराब झाल्यास, ते वापरणे थांबवा.
2. कोणत्याही दूषित पदार्थांचे इन्सुलेशन पृष्ठभाग स्वच्छ करा.
3. स्थिती सामान्य असल्याचे निरीक्षण करून, ऊर्जा साठवण आणि उघडणे/बंद करण्याचे कार्य स्वहस्ते चालवा.
4. स्थिती सामान्य असल्याची पुष्टी करून ऑपरेटिंग पॉवर सप्लाय वापरून ऑपरेट करा.
5. स्पेसिफिकेशन्सनुसार हँडकार्ट-प्रकारचे सर्किट ब्रेकर आगाऊ/मागे घ्या आणि स्थितीची पुष्टी करा योग्य स्थितीत पोहोचल्यानंतर निर्देशक सामान्य आहे.

टीप: क्लोजिंग इंटरलॉकिंग डिव्हाइस वापरताना, बंद करण्यापूर्वी ते अनलॉक करण्यासाठी पॉवर कनेक्ट करणे आवश्यक आहे.

प्रॅक्टिकल ऍप्लिकेशन केस

केस स्टडी: चीनमधील मोठ्या औद्योगिक आणि खाण उपक्रमात अर्ज

चीनमधील एका मोठ्या स्टील एंटरप्राइझमध्ये उपकरणे चालविण्यासाठी उच्च आवश्यकता असलेली एक जटिल उर्जा प्रणाली आहे वारंवारता आणि शॉर्ट-सर्किट वर्तमान नियंत्रण. एकाधिक पुरवठादारांची तुलना केल्यानंतर, Usune VS1(ZN63)-24 मालिका विद्युत वितरण प्रणालीसाठी मुख्य संरक्षण साधन म्हणून सर्किट ब्रेकर निवडले गेले. पासून त्याची 2024 मध्ये कार्यान्वित होणारी, प्रणाली 12 महिन्यांहून अधिक काळ कोणत्याही अपयशाशिवाय स्थिरपणे कार्यरत आहे, यशस्वीरित्या हाताळली आहे तीन शॉर्ट-सर्किट दोष, प्रभावीपणे उपकरणांचे संरक्षण करणे आणि वीज खंडित होणारे नुकसान टाळणे. कंपनी अत्यंत उत्पादनाचे कार्यप्रदर्शन आणि निर्मात्याद्वारे प्रदान केलेल्या स्थापना आणि चालू सेवा ओळखते.

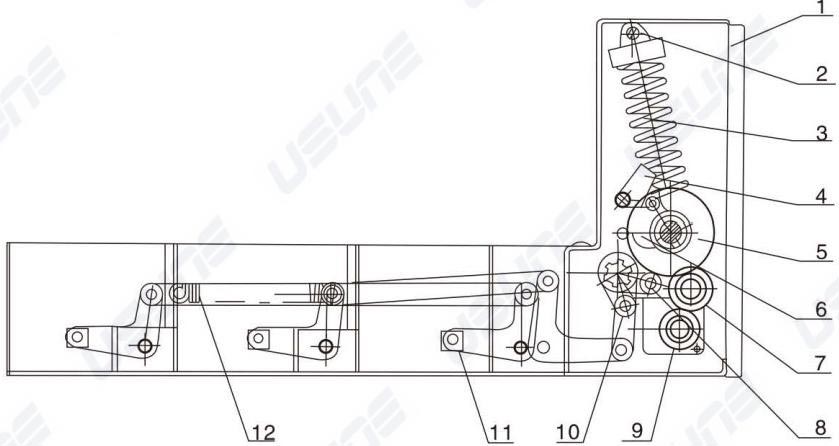

1. स्विच बॉक्स
2.लॅश बोल्ट
3.क्लोजिंग स्प्रिंग
4. फिटिंग्ज बंद करणे
5. अंतर्गत विद्युत वायरिंग प्रिन्सिपल
6. कॅम यंत्रणा/यंत्रणाचे कार्य
7. गियर व्हील ट्रान्समिशन यंत्रणा
8. इनपुट कनेक्टिंग लीव्हर
9.चार्ज केलेली मोटर
10.Fourlever ट्रान्समिशन यंत्रणा
11.ट्रान्समिशन ब्लॉक
12.ट्रिपिंग यंत्रणा

पुरवठादार आणि उत्पादक वचनबद्धता: Usune, उच्च-व्होल्टेज इलेक्ट्रिकल उपकरणांचे व्यावसायिक निर्माता म्हणून चीनकडे प्रमाणित कारखाना आणि व्यावसायिक R&D, उत्पादन आणि विक्रीनंतरची टीम आहे. एक विश्वासार्ह म्हणून पुरवठादार, आम्ही "गुणवत्ता प्रथम, ग्राहक अग्रगण्य" या तत्त्वाचे पालन करतो, सर्व पैलूंवर काटेकोरपणे नियंत्रण करतो उत्पादने मानके आणि वापरकर्त्यांच्या गरजा पूर्ण करतात याची खात्री करण्यासाठी उत्पादन; आम्ही यासह सर्वसमावेशक विक्री-पश्चात सेवा प्रदान करतो ऑन-साइट इन्स्टॉलेशन मार्गदर्शन, कमिशनिंग, देखभाल आणि तांत्रिक प्रशिक्षण, आणि सतत नवनवीन आणि वीज पारेषण आणि वितरण उद्योगाच्या विकासास समर्थन देण्यासाठी आमची उत्पादने ऑप्टिमाइझ करा.
