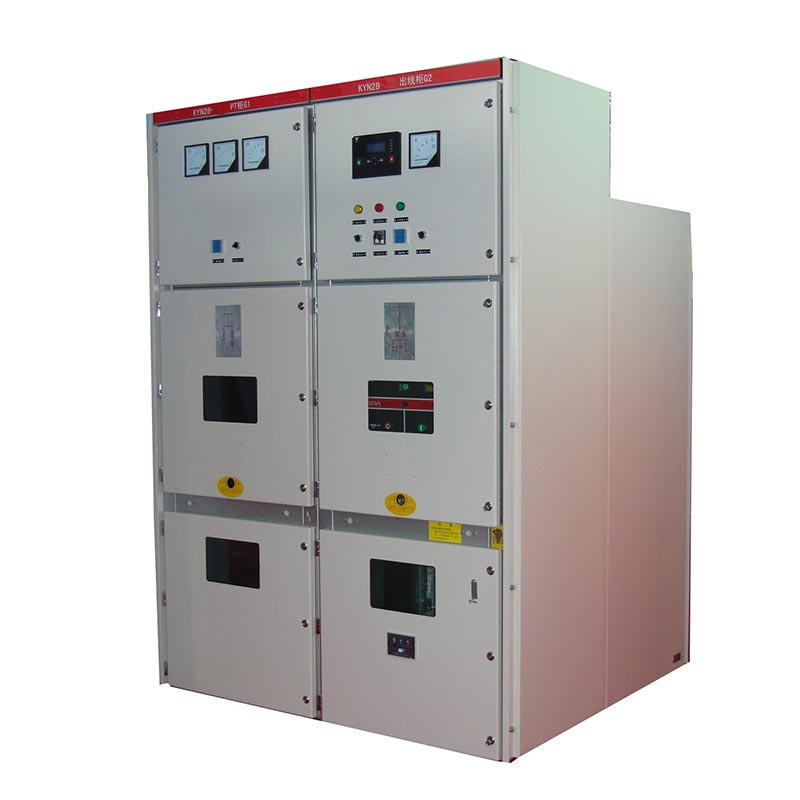

Kyn28 स्विचगियर 20kv

Usune Kyn28 Switchgear 20kV हे इनडोअर थ्री-फेज एसी मेटल-बंद स्विचगियर आहे, जे प्रामुख्याने 24kV पॉवरमध्ये वापरले जाते प्रणाली, रिसेप्शन, वितरण, नियंत्रण, संरक्षण आणि विद्युत उर्जेचे निरीक्षण सक्षम करणे.

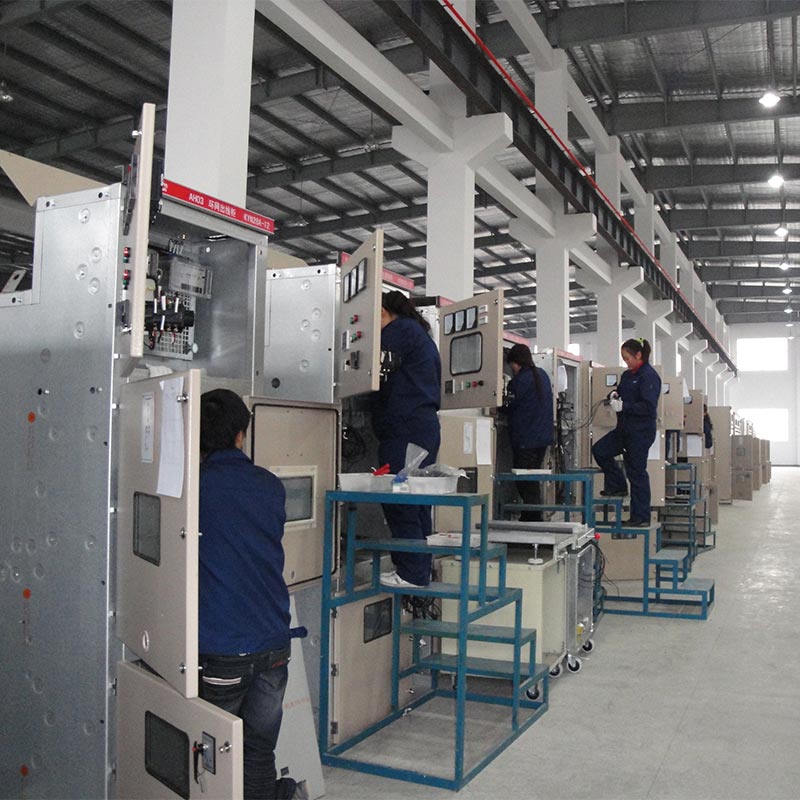

उत्पादन आयपी4एक्स संरक्षण रेटिंग (कॅबिनेट) सह, एअर इन्सुलेशन + उष्णता-संकुचित करण्यायोग्य/इपॉक्सी कोटिंग इन्सुलेशन वापरते. त्याची कॉम्पॅक्ट रचना आणि उच्च इन्सुलेशन पातळी विविध इनडोअर वीज वितरण परिस्थितींसाठी योग्य बनवते. म्हणून ए मध्यम-व्होल्टेज पॉवर वितरण सोल्यूशन व्यावसायिक चीनी उत्पादकाने उत्पादित केले आहे, हे उत्पादन, त्याच्यासह स्थिर कामगिरी आणि प्रमाणित डिझाइन, जगभरातील ग्राहकांसाठी एक विश्वासार्ह उच्च-गुणवत्तेचा पुरवठादार पर्याय बनला आहे. सर्व कोर उत्पादन आमच्या स्वतःच्या कारखान्यात पूर्ण झाले आहे.

कमी व्होल्टेज स्विचगियर

मध्यम व्होल्टेज स्विचगियर

मुख्य तांत्रिक मापदंड

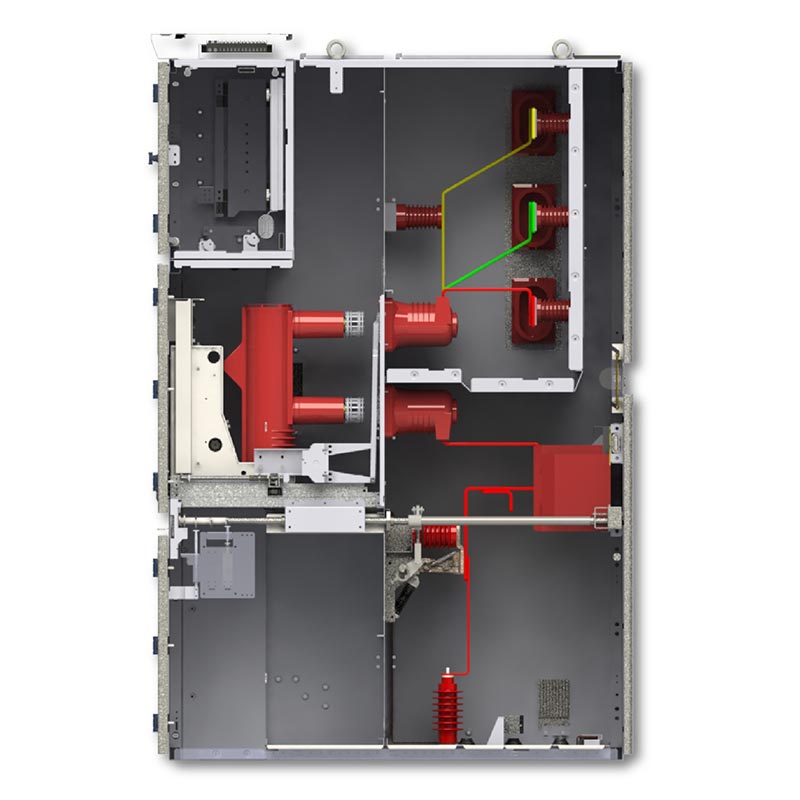

कॅबिनेट कंपार्टमेंट संरचना

1. सर्किट ब्रेकर कंपार्टमेंट: VS1/ZN63/VD4 प्रकारच्या व्हॅक्यूम सर्किट ब्रेकर ट्रॉली स्थापित करते.
2. बसबार कंपार्टमेंट: मुख्य बसबार, शाखा बसबार आणि इन्सुलेटरची व्यवस्था करते.
3. केबल कंपार्टमेंट: CTs, PTs, ग्राउंडिंग स्विचेस, केबल टर्मिनल्स इत्यादींनी सुसज्ज.
4. कंट्रोल इन्स्ट्रुमेंट कंपार्टमेंट: रिले, संरक्षण साधने, उपकरणे आणि दुय्यम सर्किट स्थापित करते.
5. प्रेशर रिलीफ चॅनेल: ऑपरेशनल सुरक्षितता सुधारण्यासाठी शीर्षस्थानी कंस रिलीफ डिव्हाइससह सुसज्ज.

मुख्य उत्पादन वैशिष्ट्ये

1. दोष प्रसार आणि परस्पर हस्तक्षेप टाळण्यासाठी सर्व-मेटल अलगाव रचना.
2. आकस्मिकपणे उघडणे, बंद करणे किंवा एनर्जीमध्ये प्रवेश करणे टाळण्यासाठी पाच-प्रूफ यांत्रिक इंटरलॉकिंग पूर्ण करा कप्पे
3. सेंटर-माउंट केलेली काढता येण्याजोगी ट्रॉली, समोरच्या बाजूने ऑपरेशन आणि देखभाल, दुरुस्तीची सुविधा देते.
4. Kyn28 स्विचगियर 20kV मध्ये उच्च इन्सुलेशन पातळी, मजबूत फॉल्ट प्रतिरोधकता, कॉम्पॅक्ट संरचना आहे आणि यासाठी योग्य आहे विविध वीज वितरण योजना.
5. स्थिर आणि विश्वासार्ह गुणवत्तेसह आंतरराष्ट्रीय आणि राष्ट्रीय मानकांची पूर्तता करते.

वास्तविक-जगातील अर्ज प्रकरण

औद्योगिक उद्यानातील वीज वितरण केंद्राचा प्रकल्प. प्रमुख प्रांतीय औद्योगिक उद्यानात अनेकांचा समावेश आहे फॅक्टरी इमारती, कार्यालयीन इमारती आणि सहाय्यक वीज सुविधा, ज्यांना अत्यंत उच्च विश्वासार्हता आवश्यक असते आणि वीज पुरवठ्यामध्ये सुरक्षितता. प्रकल्पाने 16 Usune Kyn28 स्विचगियर 20kV युनिट्स निवडल्या, ज्याचा रेट करंट 1250A आहे आणि 31.5kA चा शॉर्ट सर्किट ब्रेकिंग करंट.

कार्यान्वित झाल्यापासून दोन वर्षांहून अधिक काळ, उपकरणे स्थिरपणे कार्यरत आहेत, शॉर्ट-सर्किट दोष द्रुतपणे दूर करतात कोणत्याही सुरक्षिततेच्या घटनांशिवाय. फ्रंट-माउंट देखभाल संरचना लक्षणीय देखभाल अडचण कमी करते आणि डाउनटाइम, पार्कच्या ऑपरेशन्स आणि देखभाल विभागाकडून उच्च प्रशंसा मिळवणे.

उत्पादन बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: KYN28-24 स्विचगियरवर कोणते व्होल्टेज स्तर लागू आहेत?

A1: या उत्पादनाला 24kV चा रेट केलेला व्होल्टेज आहे आणि ते 50/60Hz थ्री-फेज एसी पॉवर सिस्टम कव्हरिंगसह सुसंगत आहे 3.6～12kV आणि 24kV पातळी.

Q2: स्विचगियरसह कोणत्या प्रकारचे व्हॅक्यूम सर्किट ब्रेकर वापरावे?

A2: स्टँडर्ड कॉन्फिगरेशनमध्ये VS1 (ZN63) प्रकारची व्हॅक्यूम सर्किट ब्रेकर ट्रॉली समाविष्ट आहे आणि ते सुसंगत आहे उद्योग-मानक सर्किट ब्रेकर जसे की VD4, मजबूत अदलाबदलक्षमता देतात.

Q3: Kyn28 स्विचगियर 20kV हे औद्योगिक आणि खाण उद्योगांसारख्या भारी-भारित अनुप्रयोगांसाठी योग्य आहे का डेटा केंद्रे?

A3: होय. उत्पादनामध्ये कमाल रेट केलेला प्रवाह 3150A आहे आणि शॉर्ट सर्किट ब्रेकिंग करंट 31.5kA आहे, मजबूत प्रतिकार क्षमता प्रदर्शित करणे आणि औद्योगिक क्षेत्रातील गंभीर भारांच्या वीज वितरणाच्या गरजा पूर्ण करणे आणि खाण उपक्रम, डेटा केंद्रे, उंच इमारती आणि इतर तत्सम अनुप्रयोग.
