इनडोअर लोड ब्रेक स्विच

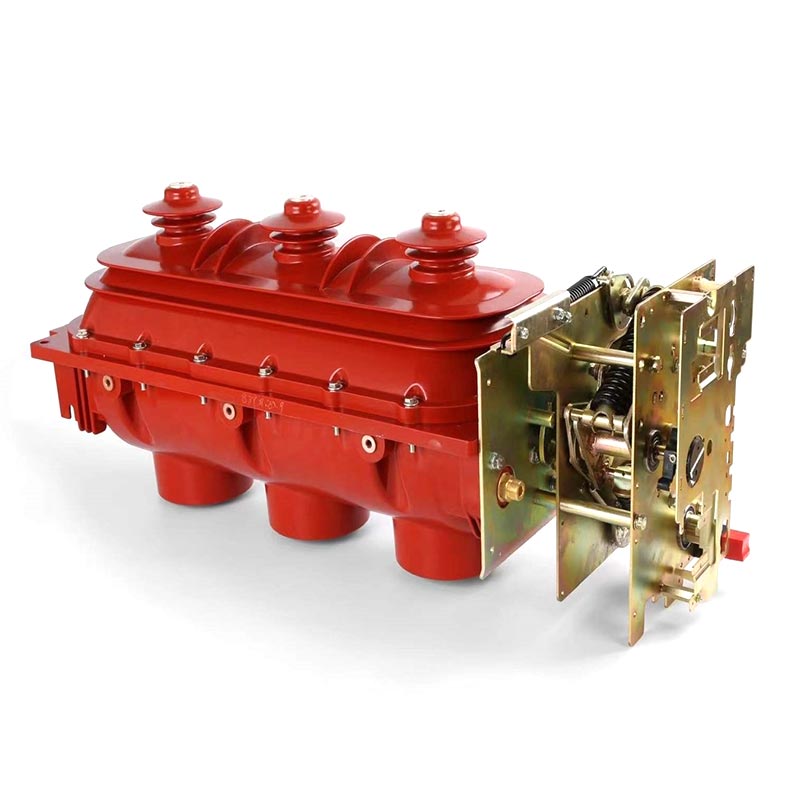

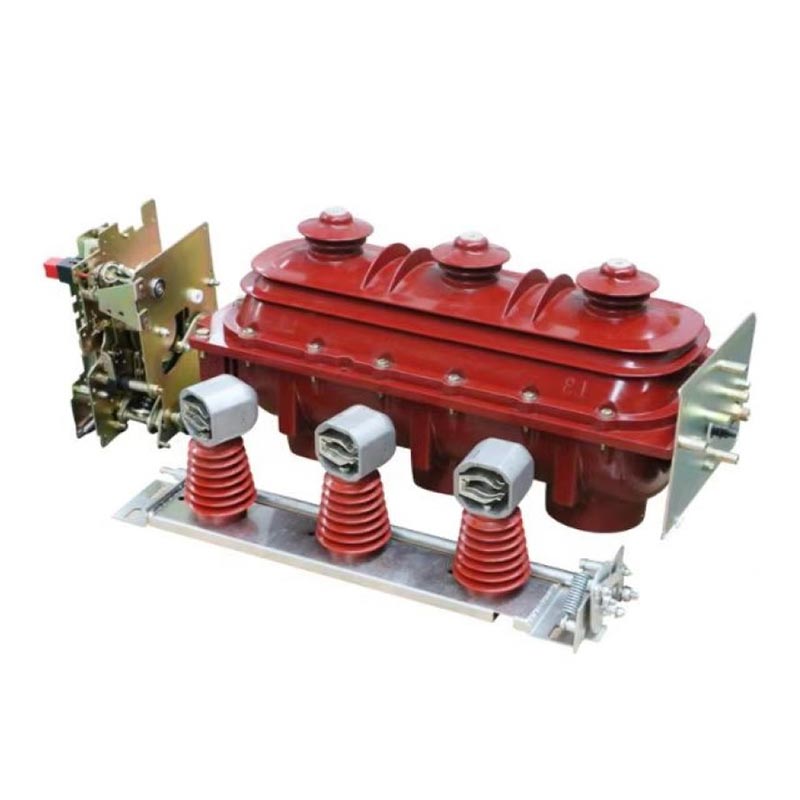

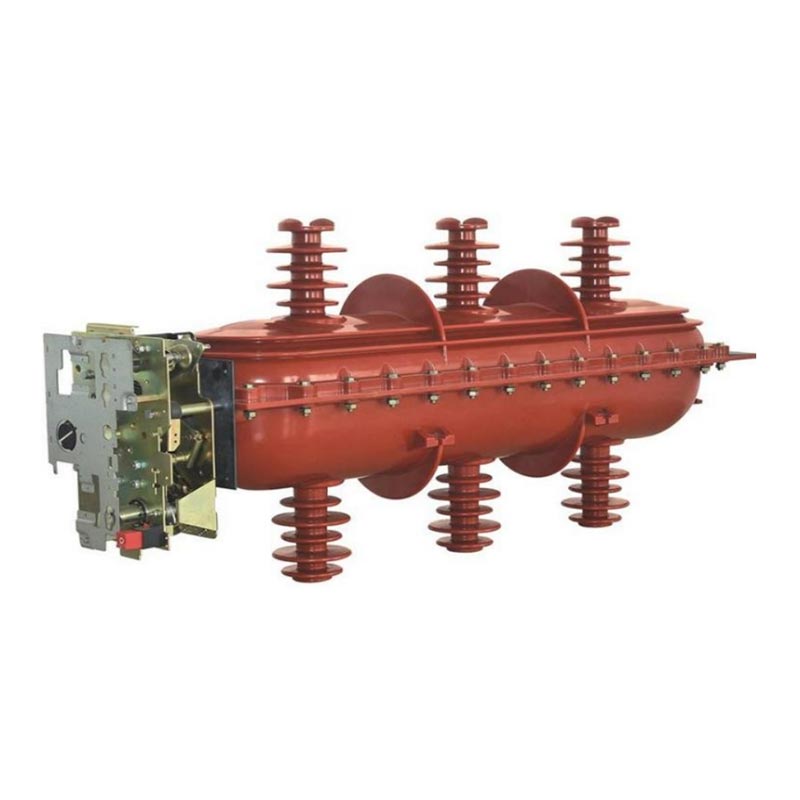

Usune FLN36-40.5 इनडोअर लोड ब्रेक स्विच हा स्वतंत्रपणे विकसित केलेला कोर हाय-व्होल्टेज इलेक्ट्रिकल घटक आहे. आणि Zhejiang Usune इलेक्ट्रिक द्वारे उत्पादित. हे विशेषतः सुरक्षित आणि कार्यक्षम उर्जेसाठी डिझाइन केलेले आहे 35kV रेट केलेल्या व्होल्टेज परिस्थितीच्या वितरणाची गरज आहे आणि आधुनिक वीज वितरणातील उपकरणांचा एक महत्त्वाचा भाग आहे प्रणाली, विशेषत: रिंग नेटवर्क आणि ड्युअल-रेडियल पॉवर सप्लाय सिस्टमसाठी योग्य, याची खात्री करण्यात महत्त्वाची भूमिका बजावते. स्थिर आणि सुरक्षित पॉवर ट्रांसमिशन आणि वितरण. हे उत्पादन स्वतंत्रपणे लोड करंट्स चालू आणि बंद करू शकते आणि ओव्हरलोड करंट्स, किंवा सर्किट ब्रेकर पुनर्स्थित करण्यासाठी करंट-लिमिटिंग फ्यूजसह मालिकेत एकत्र केले जाऊ शकतात. लोड स्विच विविध लोड करंट्सचे स्विचिंग हाताळतो, तर वर्तमान-मर्यादित फ्यूज ब्रेकिंग हाताळतो हेवी ओव्हरलोड करंट्स आणि शॉर्ट-सर्किट करंट्स, पॉवर सिस्टमसाठी बहु-स्तरीय संरक्षण प्राप्त करणे. त्याची कॉम्पॅक्ट स्ट्रक्चर, सोपी इन्स्टॉलेशन आणि मेंटेनन्स-फ्री ऑपरेशन हे शहरी पॉवर ग्रिडसाठी एक आदर्श उत्पादन बनवते सुधारणा आणि औद्योगिक वीज वितरण ऑप्टिमायझेशन.

उत्पादन वैशिष्ट्ये

1. स्ट्रक्चरल फायदे

इनडोअर लोड ब्रेक स्विच डबल-ब्रेक, थ्री-पोझिशन, रोटेटिंग मूव्हिंग कॉन्टॅक्ट स्ट्रक्चरचा अवलंब करते, जे सुसज्ज आहे. तीन-स्थिती चाप-विझवणारा कक्ष (ओपन-क्लोज-ग्राउंड), वेगवेगळ्या ऑपरेटिंग अंतर्गत सुरळीत स्विचिंग सुनिश्चित करते परिस्थिती आणि सिस्टम स्थिरता सुधारणे. एकूण थ्री-फेज इंस्टॉलेशन डिझाइन चांगले सिंक्रोनाइझेशन देते, कमी घटक, आणि सोयीस्कर कमिशनिंग आणि इंस्टॉलेशन, साइटवरील बांधकामाची अडचण कमी करते आणि देखभाल

2. इन्सुलेशन कामगिरी

सीलबंद असेंब्लीसाठी स्विच वरच्या आणि खालच्या इपॉक्सी रेझिन कास्ट शेलचा वापर करते. मुख्य सर्किट आणि ग्राउंडिंग सर्किट सिस्टीम सर्व शेलमध्ये ठेवल्या जातात, प्रभावीपणे बाह्य वातावरण वेगळे करतात आणि धूळ रोखतात आणि ओलावा गंज. ब्रेक पॉइंट्सची उच्च इन्सुलेशन ताकद आणि मोठ्या क्रिपेज अंतरासह आउटगोइंग टर्मिनल्सवर व्होल्टेज-इक्वॅलायझिंग शिल्डिंग, इन्सुलेशनची विश्वासार्हता आणखी वाढवते आणि उच्च-व्होल्टेज वीज वितरण प्रणालीच्या कठोर आवश्यकता.

3. सुरक्षा कार्यप्रदर्शन

उत्कृष्ट सुरक्षा कार्यप्रदर्शन. अंतर्गत आर्किंग फॉल्ट झाल्यास, बाह्य आवरणाची कमकुवत मागील रचना फुटेल, आणि कॅबिनेटच्या वरच्या बाजूला असलेला दबाव आराम झडप उघडेल, अतिदाब हवेचा प्रवाह बाहेर काढेल कॅबिनेटच्या बाहेर, उपकरणांचे नुकसान आणि वैयक्तिक सुरक्षा धोके प्रतिबंधित करणे. पाच-पुरावा इंटरलॉकसह सुसज्ज फंक्शन, ते ऑपरेटर आणि उपकरणांच्या सुरक्षिततेची खात्री करून, मूलभूतपणे गैरकारभार दूर करते.

4. ऑपरेशनची सुलभता

इनडोअर लोड ब्रेक स्विच मॅन्युअल आणि इलेक्ट्रिक ऑपरेशन मोडचे समर्थन करते, लवचिकपणे साइटशी जुळवून घेते आवश्यकता, ऑफर सुविधा आणि विश्वसनीयता. हे एक लांब इलेक्ट्रिकल आणि देखभाल-मुक्त डिझाइनचा अवलंब करते यांत्रिक आयुर्मान, नंतरच्या देखभाल खर्च कमी करणे. स्विचगियर पूर्णपणे ॲल्युमिनियम-झिंकचे बनलेले आहे प्लेट, गंज प्रतिरोधक आणि उच्च यांत्रिक शक्ती प्रदान करते, विविध घरातील कामकाजाच्या परिस्थितीसाठी योग्य.

तांत्रिक फायदे

1. उच्च इन्सुलेशन सुरक्षा: उच्च मार्जिन आणि IP33 सह प्राथमिक उच्च-व्होल्टेज इन्सुलेशन डिझाइन वापरणे संरक्षण रेटिंग, ते समोरच्या ऑपरेटिंग कंपार्टमेंटची इन्सुलेशन सुरक्षा पातळी प्रभावीपणे वाढवते ऑपरेटरच्या वैयक्तिक सुरक्षेचे रक्षण करणे.

2. विस्तृत उपयोज्यता: शहरी भागात मोठ्या प्रमाणावर वापरल्या जाणाऱ्या कॉम्पॅक्ट, लघु आणि वारंवार चालवल्या जाणाऱ्या परिस्थितींसाठी उपयुक्त पॉवर ग्रिड, औद्योगिक आणि व्यावसायिक वीज वितरण आणि नवीन ऊर्जा ग्रीड कनेक्शन, विविध गरजा पूर्ण करणे भिन्न परिस्थिती.

3. इंटिग्रेटेड डिझाइन: कॉम्पॅक्ट कॉम्बिनेशन स्विच डिझाइन, पृथक्करण स्विच आणि ग्राउंडिंग फंक्शन्स एकत्रित करणे, उपकरणे जागा व्याप कमी करणे आणि वीज वितरण प्रणाली एकत्रीकरण सुलभ करणे.

4. उच्च विश्वसनीयता: उच्च-विश्वसनीयता SF6 लोड स्विच वापरते. SF6 गॅसचा दाब कमी आहे, ऑपरेशन विश्वसनीय आहे, आणि गॅस धारणेचे आयुष्य 20 वर्षांपर्यंत पोहोचू शकते, वारंवार गॅस पुन्हा भरण्याची गरज दूर करते आणि याची खात्री करते दीर्घकालीन स्थिर ऑपरेशन.

तांत्रिक मापदंड

चाप विझवण्याचे तत्व

हा इनडोअर लोड ब्रेक स्विच कंस विझवण्याचे माध्यम म्हणून SF6 वायू वापरतो, ज्यात उत्कृष्ट चाप विझवण्याची क्षमता आहे आणि इन्सुलेशन कार्यक्षमता. जेव्हा स्विच विद्युतप्रवाह खंडित करतो, तेव्हा विभक्त झाल्यावर एक चाप त्वरित तयार होतो हलणारे आणि स्थिर संपर्क. स्थायी चुंबकाच्या चुंबकीय क्षेत्राद्वारे चालविलेल्या, चाप वेगाने फिरतो आणि लांबलचक आहे, सतत आयनीकृत आणि SF6 वायूद्वारे थंड होत असताना, शेवटी विझते जेव्हा विद्युत् प्रवाह सुरक्षित आणि जलद वर्तमान व्यत्यय साध्य करून शून्य पार करते.

दुहेरी ब्रेक पॉइंट अंतर उच्च अलगाव आणि ब्रेकिंग इन्सुलेशन पातळी प्रदान करते. कायम चुंबकाचा वापर रोटेटिंग आर्क तत्त्व, त्यात कमी ऑपरेटिंग ऊर्जा वापर, मजबूत चाप विझवण्याची क्षमता आणि कमीतकमी संपर्क परिधान, प्रभावीपणे स्विचचे इलेक्ट्रिकल आयुष्य वाढवते.

वापर अटी

स्थिर उत्पादन ऑपरेशन सुनिश्चित करण्यासाठी, स्थापना आणि वापरासाठी खालील अटी पूर्ण केल्या पाहिजेत:
1. उंची: 1000 मीटरपेक्षा जास्त नाही (ऑर्डर करताना विशेष आवश्यकता निर्दिष्ट केल्या पाहिजेत);
2. सभोवतालचे तापमान: -25℃～+40℃;
3. सापेक्ष आर्द्रता: दैनिक सरासरी ≤95%, मासिक सरासरी ≤90%;
4. भूकंपाची तीव्रता: वर्ग बी पेक्षा जास्त नाही;
5. धूळ, धूर, रासायनिक संक्षारक, ज्वलनशील वायू, पेट्रोल आणि यांसारख्या गंभीर प्रदूषणापासून मुक्त वातावरणीय हवा मीठ स्प्रे.

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

प्रॅक्टिकल ऍप्लिकेशन केस

चीनमधील उच्च-व्होल्टेज विद्युत उपकरणांचे व्यावसायिक निर्माता म्हणून, यू शून इलेक्ट्रिकने FLN36-40.5 प्रदान केले पूर्व चीनमध्ये मोठ्या प्रमाणात शहरी पॉवर ग्रिड अपग्रेड प्रकल्पासाठी इनडोअर लोड ब्रेक स्विचेस. प्रकल्पाचा समावेश आहे आठ शहरी भागात 35kV वितरण लाइन, ज्यामध्ये निवासी क्षेत्रे, व्यावसायिक केंद्रे आणि औद्योगिक उद्याने समाविष्ट आहेत, वीज पुरवठा स्थिरता आणि सुरक्षिततेसाठी अत्यंत उच्च आवश्यकतांसह.

अपग्रेड करण्यापूर्वी, विद्यमान स्विचगियर खराब इन्सुलेशन, वारंवार देखभाल आणि कमी सुरक्षिततेमुळे ग्रस्त होते, शहरी पॉवर ग्रिड विकासाच्या गरजा पूर्ण करण्यात अयशस्वी. हे उत्पादन निवडल्यानंतर, प्रकल्प साध्य झाला तीन प्रमुख सुधारणा: प्रथम, पाच-प्रूफ इंटरलॉकिंग आणि आर्क-विझवण्याच्या डिझाइनमध्ये गैरव्यवहार कमी होतो आणि चाप दोष, प्रणाली सुरक्षा सुधारणे; दुसरे, देखभाल-मुक्त डिझाइन मासिक देखभाल वेळ 80% कमी करते, ऑपरेशन आणि देखभाल खर्च कमी करणे; आणि तिसरे, कॉम्पॅक्ट स्ट्रक्चर इनडोअर इंस्टॉलेशन स्पेसशी जुळवून घेते शहरी सबस्टेशन्स, वीज वितरण प्रणाली एकत्रीकरण सुलभ करणे. उत्पादनाला शून्य अपयश आले आहे दोन वर्षांच्या ऑपरेशनमध्ये, 500,000 हून अधिक रहिवासी आणि 300 पेक्षा जास्त व्यवसायांसाठी स्थिर वीजपुरवठा सुनिश्चित करणे, प्रकल्प मालक आणि स्थानिक वीज पुरवठा विभागाकडून उच्च मान्यता मिळवणे. Usune इलेक्ट्रिक, पुरवठादार म्हणून, ऑन-साइट इन्स्टॉलेशन मार्गदर्शन आणि तांत्रिक प्रशिक्षणासह व्यापक विक्री-पश्चात सेवा प्रदान केल्या.

वारंवार विचारले जाणारे प्रश्न

Q1: Usune FLN36-40.5 इनडोअर लोड स्विचचे सेवा आयुष्य किती आहे आणि नियमित देखभाल आवश्यक आहे का?

A1: उत्पादन दीर्घ विद्युत आणि यांत्रिक आयुष्यासह देखभाल-मुक्त डिझाइनचा अवलंब करते. SF6 वायू धारणा आयुष्य 20 वर्षांपर्यंत पोहोचू शकते. सामान्य वापराच्या परिस्थितीत, नियमित देखभाल आवश्यक नसते; फक्त नियतकालिक उपकरणांचे आवरण, कार्यप्रणाली आणि गॅस दाब (आवश्यक असल्यास) तपासणे आवश्यक आहे. सर्व Usune उत्पादने उत्पादनाचे आयुष्य आणि विश्वासार्हता सुनिश्चित करण्यासाठी कारखाना सोडण्यापूर्वी कठोर गुणवत्ता चाचणी घ्या.

Q2: या इनडोअर लोड ब्रेक स्विच आणि पारंपारिक सर्किट ब्रेकरमध्ये काय फरक आहेत आणि ज्यामध्ये परिस्थिती तो सर्किट ब्रेकर बदलू शकतो?

A2: मुख्य फरक असा आहे की लोड ब्रेक स्विचेसचा वापर मुख्यतः लोड करंट्स आणि ओव्हरलोड चालू आणि बंद करण्यासाठी केला जातो. प्रवाह, तर पारंपारिक सर्किट ब्रेकर्स अतिरिक्त शॉर्ट-सर्किट प्रवाहांमध्ये व्यत्यय आणू शकतात. हे उत्पादन, मालिकेतील वर्तमान-मर्यादित फ्यूजसह एकत्रित, सर्किट ब्रेकर बदलू शकतो: लोड ब्रेक स्विच जबाबदार आहे विविध लोड करंट्स चालू आणि बंद करण्यासाठी, तर वर्तमान-मर्यादित फ्यूज हेवी ओव्हरलोड हाताळते आणि शॉर्ट-सर्किट वर्तमान व्यत्यय. हे 35kV रिंग नेटवर्क आणि ड्युअल-रेडियल पॉवर सप्लाय सिस्टमसाठी योग्य आहे (जसे शहरी पॉवर ग्रिड शाखा, औद्योगिक आणि व्यावसायिक वितरण कक्ष इ.), उपकरणे खर्च कमी करताना प्रणाली सुरक्षा सुनिश्चित करणे. चीनमधील व्यावसायिक निर्माता म्हणून, युशुन इलेक्ट्रिक व्यावसायिक तांत्रिक प्रदान करू शकते ग्राहकांना योग्य उपाय निवडण्यात मदत करण्यासाठी मार्गदर्शन.
