औद्योगिक उर्जा प्रणालीच्या सतत विकासासह, विद्युत संयंत्रे आणि विद्युत सुविधांना उपकरणांच्या देखभालीदरम्यान वीज अलगावसाठी सुरक्षित आणि अधिक विश्वासार्ह उपाय आवश्यक आहेत.उच्च-व्होल्टेज डिस्कनेक्टिंग स्विचेसविश्वसनीय अलगाव प्रदान करून आणि देखभाल कार्यक्षमतेत सुधारणा करून विद्युत सुरक्षितता सुनिश्चित करण्यात महत्त्वपूर्ण भूमिका बजावते.
GN22-6 मालिका इनडोअर हाय-व्होल्टेज डिस्कनेक्टिंग स्विच हे मध्यम-व्होल्टेज पॉवर सिस्टमसाठी विकसित केलेले नवीन-जनरेशनचे उच्च-व्होल्टेज इलेक्ट्रिकल उपकरण आहे. प्रगत यांत्रिक ट्रांसमिशन तंत्रज्ञान, ऑप्टिमाइझ्ड कॉन्टॅक्ट स्ट्रक्चर्स आणि उच्च-शक्तीचे प्रवाहकीय घटक एकत्रित करून, GN22-6 मालिका मोठ्या पॉवर प्लांट्स आणि औद्योगिक इलेक्ट्रिकल अनुप्रयोगांसाठी विश्वसनीय अलगाव कामगिरी प्रदान करते.
GN22-6 इनडोअर हाय-व्होल्टेज डिस्कनेक्टिंग स्विच मुख्यतः मोठ्या पॉवर प्लांट्स आणि इलेक्ट्रिकल सिस्टीममध्ये उपकरणे तपासणी आणि देखभाल दरम्यान वीज पुरवठा विलग करण्यासाठी वापरला जातो. उत्पादनास तीन स्वतंत्र सिंगल-पोल युनिट्स किंवा एकात्मिक तीन-पोल असेंब्ली म्हणून कॉन्फिगर केले जाऊ शकते, विविध पॉवर सिस्टम आवश्यकतांसाठी लवचिक स्थापना पर्याय प्रदान करते.
डिस्कनेक्टिंग स्विच आणि त्याची जुळणारी ऑपरेटिंग यंत्रणा जीबी 1985 (अल्टरनेटिंग करंट) चे पालन करतेउच्च-व्होल्टेज डिस्कनेक्टिंग स्विचेसआणि अर्थिंग स्विचेस), उच्च-व्होल्टेज इलेक्ट्रिकल उपकरण मानकांसह विश्वसनीय कार्यप्रदर्शन आणि सुसंगतता सुनिश्चित करणे.
| आयटम | तांत्रिक आवश्यकता |
|---|---|
| उंची | ≤1000 मी |
| सभोवतालचे तापमान | -25℃ ~ +40℃ |
| सापेक्ष आर्द्रता | ≤90% (+25℃ वर) |
| प्रतिष्ठापन वातावरण | तीव्र संक्षारक वायू, मीठ धुके, धूळ, स्फोटक किंवा क्षरण करणारे पदार्थ नाहीत |
| कंपन स्थिती | वारंवार तीव्र कंपन नाही |

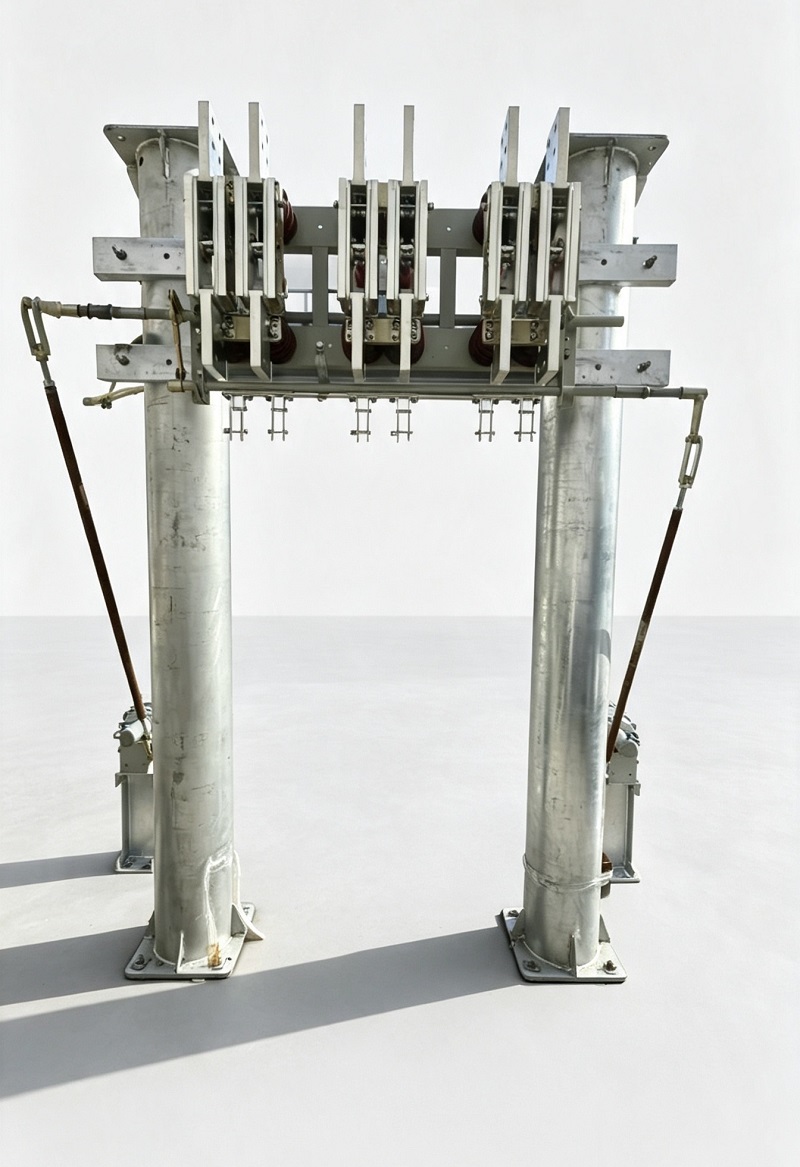

GN22-6 मालिका तीन-ध्रुव चाकू-ब्लेड रचना स्वीकारते. प्रत्येक खांबाचे प्रवाहकीय घटक पोस्ट इन्सुलेटर किंवा बुशिंग इन्सुलेटरद्वारे बेस फ्रेमवर निश्चित केले जातात, स्थिर यांत्रिक समर्थन आणि इलेक्ट्रिकल इन्सुलेशन कार्यप्रदर्शन सुनिश्चित करतात.
सुस्पष्ट मशीनिंग तंत्रज्ञानासह जाड झालेल्या तांब्याच्या प्लेट्सपासून स्विच ब्लेड तयार केले जातात, ज्यामुळे पृष्ठभागाची गुणवत्ता आणि प्रवाहकीय घटकांची विद्युत चालकता सुधारते. ऑप्टिमाइझ केलेली संपर्क रचना विश्वसनीय कनेक्शन कार्यप्रदर्शन प्रदान करते आणि ऑपरेशन दरम्यान स्वत: ची साफसफाईची क्षमता देते, संपर्क प्रतिकार कमी करण्यास आणि सेवा स्थिरता सुधारण्यास मदत करते.

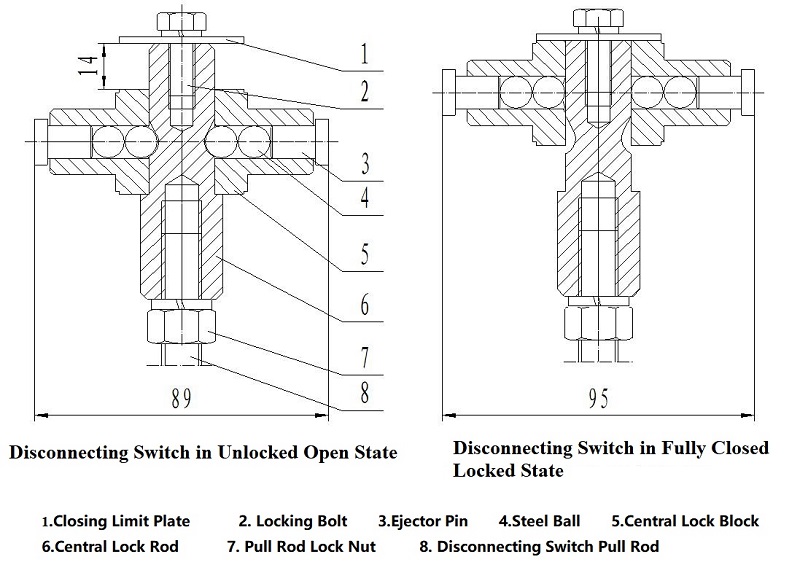

पारंपारिक डिस्कनेक्टिंग स्विच यंत्रणेपेक्षा भिन्न, GN22-6 मालिका उच्च संपर्क दाब आणि ऑपरेटिंग टॉर्क यांच्यातील सामाईक आव्हानाचे निराकरण करण्यासाठी विशेषतः डिझाइन केलेली द्वि-चरण बंद आणि लॉकिंग यंत्रणा स्वीकारते.
मुख्य शाफ्टच्या पहिल्या 80° रोटेशन दरम्यान, स्विच ब्लेड पूर्णपणे उघडलेल्या स्थितीतून प्राथमिक बंद स्थितीकडे सरकते.
पुढील 10° रोटेशन दरम्यान, लॉकिंग ब्लॉक यंत्रणा सेंट्रल लॉकिंग रॉड, स्टील बॉल्स आणि इजेक्टर पिन चालवते. चुंबकीय लॉक प्लेट्स लीव्हर स्ट्रक्चरद्वारे शक्ती वाढवतात, थ्रस्ट अंदाजे 5.5 पट वाढवतात आणि स्विच ब्लेडवर मजबूत संपर्क दाब निर्माण करतात.
ही अभिनव रचना प्रदान करते:
GN22-6 मालिका विविध रेट केलेल्या वर्तमान आवश्यकतांचे समर्थन करते, ज्यामुळे ते उच्च-वर्तमान वीज वितरण आणि देखभाल अलगाव अनुप्रयोगांसाठी योग्य बनते.
| मॉडेल | रेट केलेले व्होल्टेज (kV) | कमाल ऑपरेटिंग व्होल्टेज (kV) | 1-मिनिट पॉवर फ्रिक्वेन्सी विसस्टँड व्होल्टेज (kV) | रेट केलेले वर्तमान (A) | डायनॅमिक स्थिरता वर्तमान (kA) | 3s थर्मल स्थिरता वर्तमान (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
टिपा: GN22-10 फ्लॅट-माऊंट प्रकार दर्शवते; सी थ्रू-वॉल प्रकार दर्शवते; डी अर्थिंग प्रकार दर्शवतो.
GN22-6 डिस्कनेक्टिंग स्विच क्षैतिज, उभ्या आणि कलते इंस्टॉलेशन पद्धतींना समर्थन देते, ज्यामुळे विविध विद्युत प्रणालींमध्ये लवचिक एकत्रीकरण होऊ शकते.
सुसंगत ऑपरेटिंग यंत्रणांमध्ये हे समाविष्ट आहे:
| रेट केलेले वर्तमान | कमाल ऑपरेटिंग टॉर्क |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
स्थिर कामगिरी राखण्यासाठी, कमिशनिंगनंतर नियमित तपासणी आणि देखभाल केली पाहिजे. शिफारस केलेल्या देखभाल प्रक्रियेमध्ये हे समाविष्ट आहे:
| घटक | शिफारस केलेले साहित्य |
|---|---|
| हलणारे घटक | ZG-1 स्नेहन ग्रीस |
| पृष्ठभाग संरक्षणाशी संपर्क साधा | SYB1607 औद्योगिक पेट्रोलम |
उच्च क्षमता आणि सुधारित विश्वासार्हतेकडे विद्युत प्रणाली विकसित होत असल्याने, प्रगत डिस्कनेक्टिंग स्विच तंत्रज्ञान वीज सुरक्षा आणि उपकरणे देखभालीसाठी अधिकाधिक महत्त्वाचे बनले आहे.
उच्च-वर्तमान क्षमता, ऑप्टिमाइझ केलेल्या संपर्क संरचना आणि विश्वासार्ह यांत्रिक डिझाइनसह, GN22-6 इनडोअर हाय-व्होल्टेज डिस्कनेक्टिंग स्विच पॉवर प्लांट्स, सबस्टेशन्स आणि औद्योगिक विद्युत प्रणालींसाठी एक विश्वासार्ह अलगाव समाधान प्रदान करते.
ऑपरेशनल सुरक्षा आणि उपकरणांची विश्वासार्हता सुधारून, GN22-6 मालिका मध्यम-व्होल्टेज पॉवर इन्फ्रास्ट्रक्चरच्या आधुनिकीकरण आणि स्थिर विकासास समर्थन देते.
