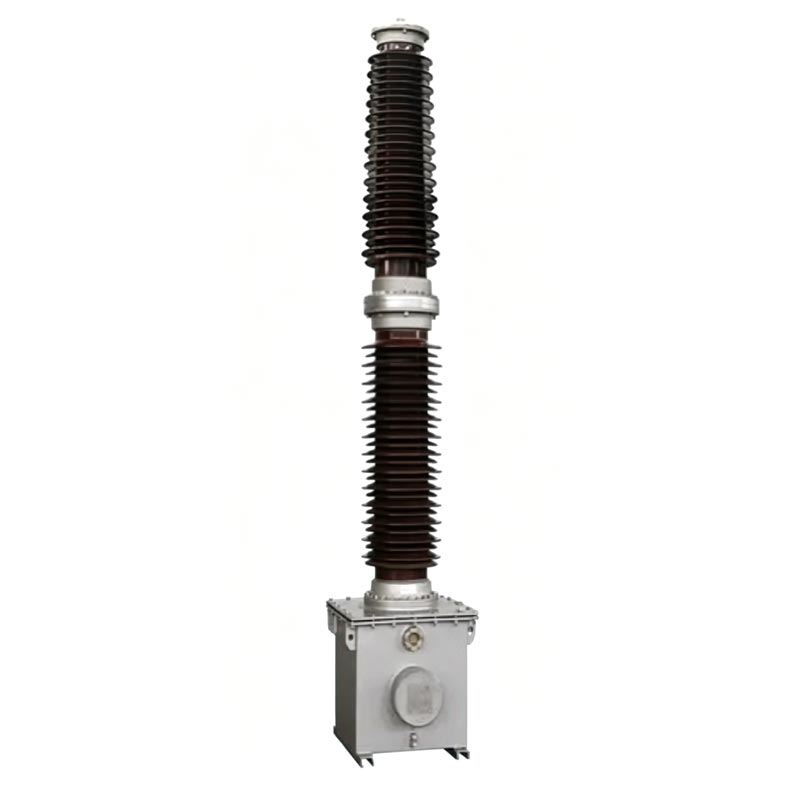

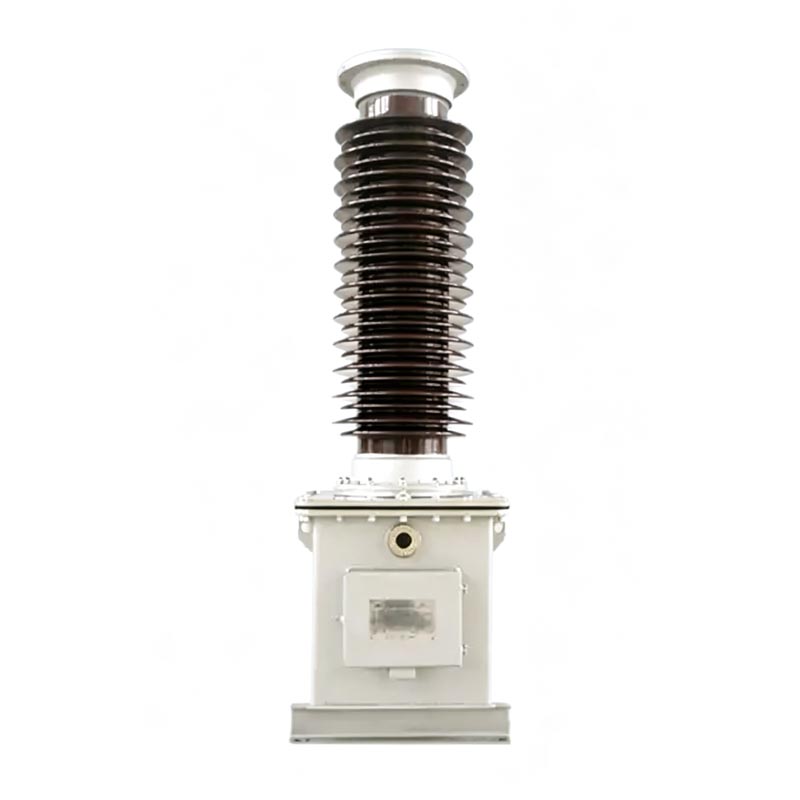

110 kV Pt व्होल्टेज ट्रान्सफॉर्मर

Usune TYD मालिका 110 kV Pt व्होल्टेज ट्रान्सफॉर्मर एक उच्च-कार्यक्षमता कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मर आहे. 110kV उच्च-व्होल्टेज पॉवर ग्रिडसाठी डिझाइन केलेले. उत्पादन कॅपेसिटिव्ह व्होल्टेज डिव्हिजन तत्त्व आणि पूर्णपणे स्वीकारते मोठ्या आकाराचे आणि कमकुवत यांसारख्या पारंपारिक ट्रान्सफॉर्मरच्या उणीवा टाळून सीलबंद तेल-मग्न रचना हस्तक्षेप विरोधी, आणि उत्कृष्ट प्रदूषण प्रतिरोधक क्षमता, कमी-तापमान सहनशीलता आणि वारा प्रतिरोधक क्षमता आहे. या उपकरणे मोजमाप, संरक्षण आणि वाहक संप्रेषण कपलिंग फंक्शन्स समाकलित करते आणि हे मुख्य आधार आहे 110kV पॉवर ट्रान्समिशन आणि ट्रान्सफॉर्मेशन सिस्टमचे बुद्धिमान ऑपरेशन आणि देखभाल करण्यासाठी डिव्हाइस.

110 kV Pt व्होल्टेज ट्रान्सफॉर्मर GB/T20840.1-2010, GB/T20840.5-2013 आणि राष्ट्रीय मानकांचे काटेकोरपणे पालन करतो GB/T19749-2005. त्याची रचना, उत्पादन आणि चाचणी प्रक्रिया प्रमाणित आहेत आणि सर्व कार्यप्रदर्शन मापदंड पूर्ण करतात पॉवर उपकरणांसाठी प्रतिबंधात्मक चाचणी वैशिष्ट्ये.

कॅपेसिटर व्होल्टेज ट्रान्सफॉर्मर

TYD-35 (66, 110/220)kV-0.01 (0.02)

सामान्य सूचना

उत्पादन मॉडेल स्पष्टीकरण

- TYD: कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मरसाठी विशेष कोड
- 110/3: सिस्टीमचे रेट केलेले फेज व्होल्टेज 110kV आहे
- ०.०२: कॅपेसिटिव्ह व्होल्टेज डिव्हायडरची रेटेड कॅपेसिटन्स ०.०२μF आहे
- प्रत्यय वैशिष्ट्यपूर्ण कोड: एच - प्रदूषण विरोधी प्रकार; जी - उच्च-उंचीचा प्रकार (2000 मी वरील उंचीसाठी योग्य); F - तटस्थ बिंदू नसलेल्या प्रभावीपणे ग्राउंड सिस्टमसाठी योग्य

उदाहरण: TYD110/3-0.02FH हे 110kV न्यूट्रल पॉइंटसाठी योग्य कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मरचे प्रतिनिधित्व करते 0.02μF च्या रेट केलेल्या कॅपेसिटन्ससह आणि उच्च प्रदूषण विरोधी रेटिंगसह, प्रभावीपणे ग्राउंड केलेले पॉवर ग्रिड.

कोर संरचना घटक

1. कॅपेसिटिव्ह व्होल्टेज विभाजक

कपलिंग कॅपेसिटर आणि व्होल्टेज विभाजित करणारे कॅपेसिटर एकत्र रचलेले असतात. कॅपेसिटरचे अनेक संच घटक पोर्सिलेन बुशिंगच्या आत मालिकेत जोडलेले आहेत. हे उच्च-गुणवत्तेची पातळ फिल्म आणि कॅपेसिटर पेपर वापरते संमिश्र डायलेक्ट्रिक आणि व्हॅक्यूम उच्च-गुणवत्तेच्या इन्सुलेटिंग तेलाने गर्भवती आहे. उपकरणे पूर्णपणे सीलबंद आहेत स्थिर अंतर्गत दाब राखण्यासाठी, तेल गळती रोखण्यासाठी अंगभूत तेल भरपाई उपकरणासह रचना, ऑन-साइट सॅम्पलिंगची गरज दूर करा, बाह्य ओलावा आणि अशुद्धता प्रभावीपणे अलग करा आणि स्थिरता सुनिश्चित करा इन्सुलेशन कामगिरी.

2. इलेक्ट्रोमॅग्नेटिक डिव्हाइस

110 kV Pt व्होल्टेज ट्रान्सफॉर्मर तेलाने भरलेल्या स्टीलच्या टाकीमध्ये पूर्णपणे सीलबंद आहे (जे एक म्हणून देखील काम करते. कॅपेसिटर बेस), इंटरमीडिएट ट्रान्सफॉर्मर, भरपाई देणारा अणुभट्टी आणि जलद-संपृक्तता अणुभट्टीसह डम्पर कारखाना सोडण्यापूर्वी ते लो-व्होल्टेज डिव्हिडिंग कॅपेसिटरसह पूर्व-एकत्रित केले जाते. इलेक्ट्रोमॅग्नेटिक युनिट आणि कॅपेसिटर डिव्हायडरचे ऑइल सर्किट पूर्णपणे विलग केले आहे, कोणत्याही हस्तक्षेपाची आणि स्थिर ऑपरेशनची खात्री करून. दुय्यम वायरिंग आणि वाहक वेव्ह टर्मिनल टाकीच्या बाजूच्या भिंतीवर जंक्शन बॉक्समध्ये मध्यभागी स्थित आहेत, सोपे ऑन-साइट वायरिंग आणि देखभाल करण्यासाठी स्पष्टपणे लेबल केलेले.

मुख्य उत्पादन कार्ये

1.एनर्जी मीटरिंग आणि व्होल्टेज मॉनिटरिंग

पॉवरसाठी विश्वसनीय डेटा समर्थन ऑफर करून, मानक लो-व्होल्टेज सिग्नल प्रदान करण्यासाठी आउटपुट अचूकपणे खाली करा ग्रिड एनर्जी मीटरिंग आणि रिअल-टाइम व्होल्टेज मॉनिटरिंग.

2.पॉवर ग्रिड रिले संरक्षण

रिले संरक्षण आणि स्वयंचलित नियंत्रण उपकरणांसह सुसज्ज, ते पॉवर ग्रिड दोष ओळखण्यास सक्षम करते, सिंक्रोनाइझेशन पडताळणी, आणि लाइन संरक्षण, उपकरणांचे नुकसान आणि पॉवर ग्रिडमुळे होणारे अपघात रोखणे व्होल्टेज विसंगती.

3.कॅरियर कम्युनिकेशन कपलिंग

पॉवर लाइन वाहक संप्रेषणासाठी समर्पित कपलिंग कॅपेसिटर म्हणून काम करते, यासाठी स्थिर सिग्नल चॅनेल प्रदान करते पॉवर ग्रिड डेटा ट्रान्समिशन आणि रिमोट ऑपरेशन आणि देखभाल.

तांत्रिक मापदंड आणि ऑपरेटिंग वातावरण

1. मुख्य तांत्रिक मापदंड

- सुसंगत ऑपरेटिंग परिस्थिती: 50/60Hz AC पॉवर सिस्टम
- दुय्यम आउटपुट व्होल्टेज: 100/√3V, 100V (मानक तपशील)
- डायलेक्ट्रिक नुकसान स्पर्शिका: ≤0.002
- कॅपेसिटर त्रुटी: नेमप्लेट रेटिंगच्या ±2% पेक्षा जास्त नाही
- इन्सुलेशन रेझिस्टन्स: ≥500MΩ (2500V megohmmeter ने मोजले जाते)
- ओव्हरव्होल्टेज ऑपरेशन क्षमता: 1.2 पट रेट केलेल्या व्होल्टेजवर दीर्घकालीन ऑपरेशन; 1.5 वाजता अल्पकालीन ऑपरेशन 30 सेकंदांसाठी वेळा रेट केलेले व्होल्टेज; प्रकार F 1.9 पट रेट केलेल्या व्होल्टेजवर 8 तास सतत कार्य करू शकतो

2. लागू पर्यावरणीय परिस्थिती

- ऑपरेटिंग तापमान: -40℃~+45℃ (विशेष परिस्थितीसाठी सानुकूल करण्यायोग्य)
- कमाल वाऱ्याचा वेग प्रतिरोध: 150 किमी/ता
- लागू उंची: ≤2000m (विनंती केल्यावर उच्च-उंची मॉडेल उपलब्ध)
- कमाल बर्फाची जाडी: 10 मिमी
- प्रदूषण विरोधी रेटिंग: मानक वर्ग डी (क्रीपेज अंतर ≥ 43.3 मिमी/केव्ही), पर्यायी वर्ग ई (क्रीपेज अंतर ≥ 53.7 मिमी/केव्ही)

अभियांत्रिकी अर्ज प्रकरण

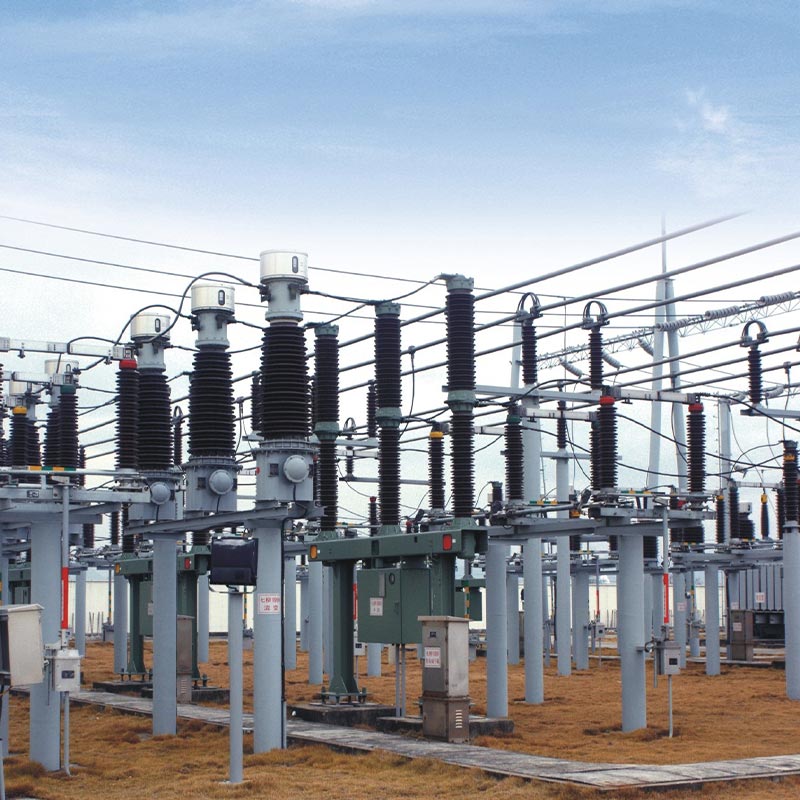

Usune TYD110/3-0.02FH अँटी-पोल्यूशन 110 kV Pt व्होल्टेज ट्रान्सफॉर्मर बाहेरील भागात यशस्वीरित्या लागू करण्यात आला. झेजियांग प्रांतातील 110kV प्रादेशिक सबस्टेशनचे नूतनीकरण प्रकल्प. हे सबस्टेशन आजूबाजूला सेवा देते औद्योगिक उद्याने आणि निवासी क्षेत्रे, ज्यांना अत्यंत उच्च वीज पुरवठा स्थिरता आणि उपकरणांची विश्वासार्हता आवश्यक आहे. उच्च आर्द्रता, उच्च मीठ फवारणी, आणि प्रचंड प्रदूषण आणि वारंवार समुद्राच्या वाऱ्यासह किनारपट्टीच्या भागात स्थित, प्रकल्पाला उच्च-व्होल्टेजपासून कडक प्रदूषण-विरोधी, गंजरोधक आणि वृद्धत्वविरोधी कामगिरीची मागणी आहे. उपकरणे

निर्मात्याच्या वैशिष्ट्यांनुसार उपकरणे फडकावली, स्थापित केली गेली आणि कठोरपणे चालू केली गेली ऑपरेशनमध्ये ठेवण्यापूर्वी. दोन वर्षांचे ऑन-साइट ऑपरेशन आणि देखभाल आणि नियमित चाचणी डेटा हे दर्शविते मुख्य पॅरामीटर्स जसे की उपकरणे कॅपॅसिटन्स आणि डायलेक्ट्रिक लॉस सातत्याने राष्ट्रीय मानके पूर्ण करतात, नाही तेल गळती, असामान्य आवाज किंवा पॅरामीटर वाहून जाणे यासारख्या समस्या. त्याचे उत्कृष्ट अँटी-फाउलिंग आणि अँटी-गंज रचना तटीय मीठ फवारणी आणि दमट हवेच्या गंजला प्रभावीपणे प्रतिकार करते, सामान्य दोष टाळते जसे की पारंपारिक इन्स्ट्रुमेंट ट्रान्सफॉर्मरमध्ये इन्सुलेशन वृद्धत्व आणि व्होल्टेज चढउतार. हे स्थिरपणे शक्ती पूर्ण करते मीटरिंग, व्होल्टेज मॉनिटरिंग आणि कॅरियर कम्युनिकेशन कपलिंग, सतत आणि सुरक्षित वीज पुरवठा सुनिश्चित करणे सबस्टेशन, आणि कठोर बाह्य परिस्थितीत उत्पादनाची स्थिरता आणि अनुकूलता पूर्णपणे सत्यापित करणे.

स्थापना आणि देखभाल तपशील

1.इंस्टॉलेशन पॉइंट्स

उपकरणे कॅपेसिटर व्होल्टेज विभाजक + इलेक्ट्रोमॅग्नेटिक यंत्राचा संपूर्ण संच म्हणून पाठविली जातात. स्थापना करणे आवश्यक आहे नेमप्लेट क्रमांकांचे काटेकोरपणे पालन करा; अनियंत्रित मिसळणे आणि बदलणे कठोरपणे प्रतिबंधित आहे. उपकरणांसाठी hoisting, इलेक्ट्रोमॅग्नेटिक युनिट तेल टाकी साठी समर्पित लिफ्टिंग राहील वापरणे आवश्यक आहे; चे थेट फडकवणे कॅपेसिटर पोर्सिलेन बुशिंग प्रतिबंधित आहे. पाया M20 उच्च-शक्ती बोल्टसह निश्चित केला आहे आणि एकूणच स्थिर उपकरण ऑपरेशन सुनिश्चित करण्यासाठी प्रतिष्ठापन झुकाव कोन ≤2/1000mm आहे.

की वायरिंग आवश्यकता: डॅम्पर टर्मिनल d1 आणि d2 विश्वसनीयरित्या जोडलेले असले पाहिजेत; ओपन सर्किट काटेकोरपणे आहेत प्रतिबंधित वाहक उपकरणांशी जोडलेले नसताना, N आणि X टर्मिनल विश्वसनीयपणे शॉर्ट सर्किट केलेले असणे आवश्यक आहे. दरम्यान उपकरणांचे ऑपरेशन, उच्च व्होल्टेजमध्ये प्रवेश करण्यापासून रोखण्यासाठी टर्मिनल X थेट आणि विश्वसनीयरित्या ग्राउंड केलेले असणे आवश्यक आहे दुय्यम बंदिस्त, उपकरणांचे नुकसान करणे आणि वैयक्तिक सुरक्षितता धोक्यात आणणे.

2.ऑपरेशन आणि देखभाल आणि सुरक्षितता खबरदारी

उपकरणांमध्ये पूर्णपणे सीलबंद तेल-मग्न रचना आहे, स्थिर कामगिरी सुनिश्चित करते आणि गरज दूर करते. नियमित तेलाचे नमुने आणि चाचणीसाठी. नियमित देखरेखीसाठी फक्त उपकरणांच्या सीलिंगच्या नियमित तपासणीची आवश्यकता असते स्थिती, टर्मिनल घट्टपणा, आणि असामान्य आवाज, दुय्यम व्होल्टेज विसंगती आणि अचानक समस्यानिवारण ओपन डेल्टा कनेक्शनमध्ये व्होल्टेज स्पाइक्स. उपकरणांचे फास्टनिंग बोल्ट आणि सीलिंगचे अनधिकृतपणे पृथक्करण रचना कठोरपणे प्रतिबंधित आहे. कॅपेसिटर डिव्हायडर आणि इलेक्ट्रोमॅग्नेटिक उपकरण त्याशिवाय वेगळे केले जाऊ नयेत निर्मात्याची परवानगी. उपकरणे स्क्रॅप केल्यानंतर, ते स्थानिक पर्यावरणाकडे सुपूर्द करणे आवश्यक आहे पर्यावरणीय प्रदूषण रोखण्यासाठी केंद्रीकृत आणि निरुपद्रवी विल्हेवाटीसाठी संरक्षण विभाग.

उत्पादन परिमाणे.

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: Usune 110 kV Pt व्होल्टेज ट्रान्सफॉर्मरच्या H, G, आणि F प्रत्यय मॉडेलमध्ये काय फरक आहेत आणि ते कोणत्या परिस्थितीसाठी योग्य आहेत?

एच हा प्रदूषण-प्रतिरोधक प्रकार आहे, जो किनार्यावरील आणि मोठ्या प्रमाणावर प्रदूषित औद्योगिक परिस्थितींसाठी योग्य आहे, वर्धित क्रिपेज अंतर आणि गंज प्रतिकार; G हा उच्च-उंचीचा प्रकार आहे, जो 2000 मीटर उंचीवरील क्षेत्रांसाठी अनुकूल आहे, कमी-व्होल्टेज आणि मजबूत अल्ट्राव्हायोलेट वातावरणासाठी योग्य; F हा न्यूट्रल पॉइंट नॉन-इफेक्टिवसाठी समर्पित प्रकार आहे ग्राउंडिंग, मजबूत ओव्हरव्होल्टेज सहिष्णुतेसह, संबंधित पॉवर ग्रिड सिस्टमसाठी योग्य. योग्य मॉडेल प्रकल्पाच्या भौगोलिक वातावरण आणि पॉवर ग्रीड प्रणालीच्या आधारावर निवडले जाऊ शकते.

Q2: उपकरणांच्या ऑपरेशन दरम्यान टर्मिनल D1, D2 आणि N-X डिस्कनेक्ट करण्यास सक्त मनाई का आहे?

D1 आणि D2 हे डँपर टर्मिनल आहेत. त्यांना उघडण्यामुळे डँपर अपयशी ठरेल, अंतर्गत ओव्हरव्होल्टेज वाढेल आणि कॅपेसिटर आणि इलेक्ट्रोमॅग्नेटिक युनिट्सचे कायमचे नुकसान. कोणतेही वाहक उपकरण जोडलेले नसताना, टर्मिनल्स N-X डिस्कनेक्ट केल्याने उच्च व्होल्टेज दुय्यम जंक्शन बॉक्समध्ये प्रवेश करू शकेल, दुय्यम बर्न होईल देखरेख आणि संरक्षण उपकरणे आणि सुरक्षा अपघात होऊ. टर्मिनल कनेक्शनची विश्वासार्हता असणे आवश्यक आहे उपकरणे सुरू करण्यापूर्वी तपासले.

Q3: Usune 110 kV Pt व्होल्टेज ट्रान्सफॉर्मरला ऑपरेशन दरम्यान नियतकालिक तेलाचे नमुने आणि चाचणी आवश्यक आहे का?

नाही, नियतकालिक तेलाचे नमुने आणि चाचणी आवश्यक नाही. इलेक्ट्रोमॅग्नेटिक युनिट कमी व्होल्टेजवर चालते आणि ए विश्वासार्हतेची खात्री करून, कारखाना सोडण्यापूर्वी सीलिंग आणि कार्यप्रदर्शन चाचण्यांचा संपूर्ण संच पूर्ण केला गेला आहे सीलिंग कामगिरी. ऑन-साइट सॅम्पलिंग उपकरणाच्या अंतर्गत दाब संतुलनात व्यत्यय आणेल, ज्यामुळे तेल पातळी कमी होणे, ओलावा घुसणे आणि इन्सुलेशन खराब होणे यासारख्या संभाव्य समस्या. फक्त रुटीन चेक सीलची अखंडता आणि इलेक्ट्रिकल पॅरामीटर्सची स्थिरता सत्यापित करणे आवश्यक आहे. पॅरामीटर्स असामान्य असल्यास, विशेष चाचणीसाठी निर्मात्याशी संपर्क साधा.
