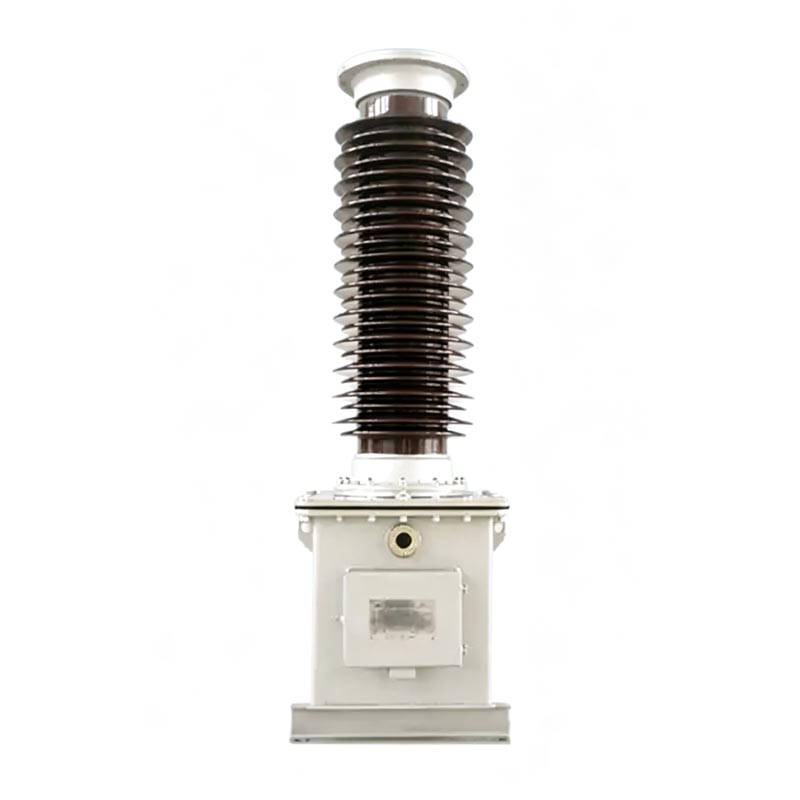

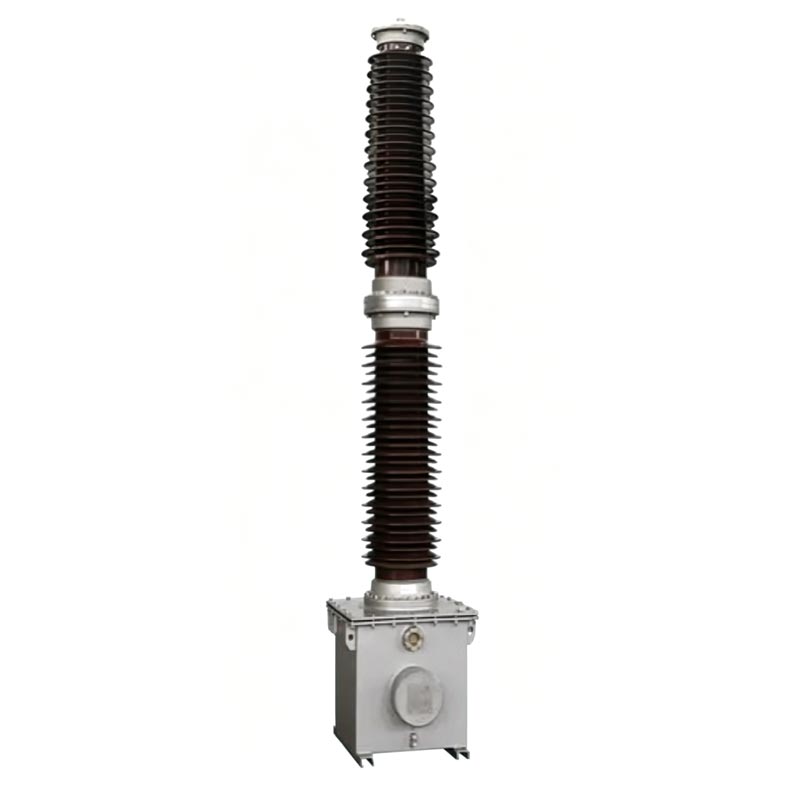

Usune TYD मालिका आउटडोअर व्होल्टेज ट्रान्सफॉर्मर 35kV ते 220kV पर्यंत सर्व व्होल्टेज पातळी कव्हर करते, उच्च-व्होल्टेज रूपांतरित करते 100/√3 V किंवा 100 V मानक कमी-व्होल्टेज सिग्नलसाठी प्रणाली ऊर्जा मीटरिंग, व्होल्टेज मापन, रिले संरक्षण, आणि ग्रिड सिंक्रोनाइझेशन सत्यापन. पारंपारिक इलेक्ट्रोमॅग्नेटिक व्होल्टेज ट्रान्सफॉर्मरच्या तुलनेत, हे उत्पादन पॉवर लाइन कॅरियर कम्युनिकेशन कपलिंग देखील वैशिष्ट्यीकृत करते, फेरेसोनन्स समस्या टाळते. त्याचे एकूणच उच्च-व्होल्टेज पॉवर ग्रिडचे दीर्घकालीन सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करून, ते एक कोर बनवणारी रचना विश्वसनीय आहे स्मार्ट ग्रिड बांधणीसाठी सहाय्यक उपकरण.
सामान्य सूचना
TYD मालिका मॉडेल कोड्स उत्पादन पॅरामीटर्स आणि लागू परिस्थिती स्पष्टपणे परिभाषित करतात, अभियांत्रिकी सुलभ करतात निवड आणि साइटवर स्थापना. कोडिंग नियम खालीलप्रमाणे आहेत:
- TYD: कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मरसाठी कोड
- ①: सिस्टमचे रेटेड फेज व्होल्टेज (युनिट: kV)
- ②: व्होल्टेज डिव्हायडरची रेटेड कॅपेसिटन्स (एकक: μF, पर्यायी 0.01μF, 0.02μF)
- ③: कार्यात्मक वैशिष्ट्य प्रत्यय कोड
- H: प्रदूषण-प्रतिरोधक प्रकार, जास्त प्रदूषित क्षेत्रांसाठी योग्य
- G: उच्च-उंचीचा प्रकार, 2000m उंचीवरील क्षेत्रांसाठी योग्य
- F: न्यूट्रल पॉइंट नॉन-इफेक्टिव्हली ग्राउंड सिस्टमसाठी योग्य
TYD110/√3-0.02FH, 110kV व्होल्टेज पातळीचे प्रतिनिधित्व करते, 0.02μF चे व्होल्टेज डिव्हायडर रेट केलेले कॅपेसिटन्स, यासाठी योग्य न्यूट्रल पॉइंट नॉन-इफेक्टिव्हली ग्राउंड सिस्टम आणि क्लास डी प्रदूषण वातावरण, एक कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मर.
पॉवर ग्रिडचे अचूक सेटलमेंट सुनिश्चित करून उच्च-परिशुद्धता व्होल्टेज संपादन आणि ऊर्जा मीटरिंग सक्षम करते वापर डेटा.
रिले संरक्षण, पॉवर ग्रिड स्वयंचलित नियंत्रण आणि सिंक्रोनाइझेशनसाठी स्थिर व्होल्टेज सिग्नल प्रदान करते पडताळणी, प्रणालीतील दोषांना जलद प्रतिसाद सक्षम करणे.
पॉवर लाइन वाहक संप्रेषणासाठी कपलिंग कॅपेसिटर म्हणून कार्य करते, पॉवर लाइन सिग्नल ट्रान्समिशनशिवाय साध्य करते अतिरिक्त वायरिंग.
आउटडोअर व्होल्टेज ट्रान्सफॉर्मरचे संपूर्ण उत्पादन आणि चाचणी प्रक्रिया राष्ट्रीयतेचे काटेकोरपणे पालन करते
अधिकृत मानके, अभियांत्रिकी स्वीकृती वैशिष्ट्ये पूर्णतः पूर्ण करतात:
- GB/T20840.1-2010 "इन्स्ट्रुमेंट ट्रान्सफॉर्मर - भाग 1: सामान्य तांत्रिक आवश्यकता"
- GB/T20840.5-2013 "इन्स्ट्रुमेंट ट्रान्सफॉर्मर्स - भाग 5: कॅपेसिटिव्ह व्होल्टेजसाठी पूरक तांत्रिक आवश्यकता
ट्रान्सफॉर्मर"
- GB/T19749-2005 "कपल्ड कॅपेसिटर आणि कॅपेसिटिव्ह व्होल्टेज डिव्हायडर"
आउटडोअर व्होल्टेज ट्रान्सफॉर्मर उत्कृष्ट पर्यावरणीय अनुकूलतेचा अभिमान बाळगतो आणि जटिल अंतर्गत स्थिरपणे कार्य करू शकतो
बाह्य परिस्थिती. मानक लागू पॅरामीटर्स खालीलप्रमाणे आहेत:
- स्थापना परिस्थिती: घरातील आणि बाहेरच्या दोन्ही वापरासाठी योग्य
- सभोवतालचे तापमान: -40℃～+45℃ (विशेष परिस्थिती सानुकूलित आणि वाटाघाटी केली जाऊ शकते)
- कमाल वाऱ्याचा वेग: ≤150 किमी/ता
- रेट केलेली उंची: ≤2000m (जी-प्रकार उच्च-उंची आवृत्ती उच्च उंचीशी जुळवून घेते)
- आयसिंग जाडी: ≤10 मिमी
- प्रदूषणविरोधी रेटिंग: मानक वर्ग डी (क्रीपेज अंतर ≥ 43.3 मिमी/केव्ही), पर्यायी वर्ग ई (क्रीपेज अंतर ≥
53.7mm/kV)

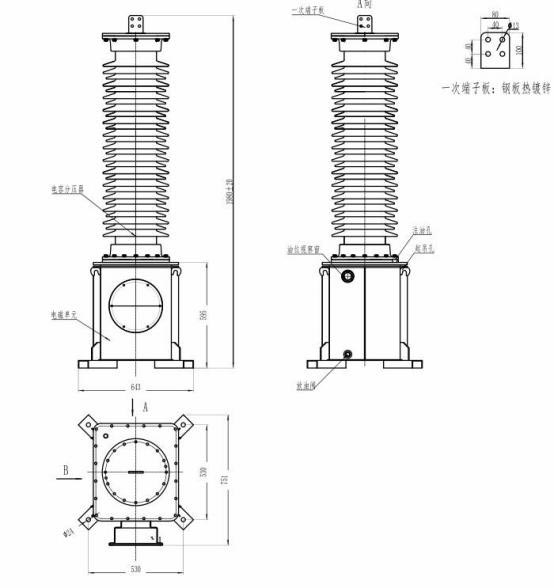

Usune TYD मालिका CVT एक मॉड्यूलर एकात्मिक रचना स्वीकारते, ज्यामध्ये दोन मुख्य भाग असतात: एक कॅपेसिटिव्ह व्होल्टेज विभाजक आणि इलेक्ट्रोमॅग्नेटिक उपकरण. रचना मजबूत आणि टिकाऊ आहे:
उच्च-गुणवत्तेची पातळ-फिल्म आणि कॅपेसिटर पेपर कंपोझिट डायलेक्ट्रिक वापरते. एकाधिक कॅपेसिटर घटक आहेत पोर्सिलेन बुशिंगच्या आत मालिकेत जोडलेले, उच्च-गुणवत्तेच्या इन्सुलेटिंग तेलाने व्हॅक्यूम-इंप्रेग्नेटेड. पूर्णपणे सीलबंद रचना तेल काढून टाकून अंतर्गत व्होल्टेज स्थिरता राखण्यासाठी तेल भरपाई उपकरणासह सुसज्ज आहे गळती आणि ओलावा समस्या. बोल्ट असेंबली संरचना सोयीस्कर स्थापना आणि सुरक्षित कनेक्शन सुनिश्चित करते.
बिल्ट-इन इंटरमीडिएट ट्रान्सफॉर्मर, भरपाई देणारा अणुभट्टी आणि जलद-संतृप्त रिॲक्टर डॅम्पर समाविष्ट आहे, सर्व सीलबंद तेलाने भरलेल्या स्टीलच्या टाकीत. कारखाना सोडण्यापूर्वी ते लो-व्होल्टेज डिव्हायडरसह पूर्व-असेम्बल केले जाते, इन्सुलेटिंग ऑइल सिस्टमचे संपूर्ण अलगाव सुनिश्चित करणे आणि परस्पर हस्तक्षेप दूर करणे.
समर्पित डॅम्पिंग, ग्राउंडिंग आणि स्पष्ट खुणा असलेल्या वाहक वेव्ह टर्मिनलसह सुसज्ज. एकाधिक संरक्षणात्मक उच्च-व्होल्टेज गळती आणि दुय्यम उपकरणांचे नुकसान यासारख्या सुरक्षिततेच्या धोक्यांना संरचना प्रभावीपणे प्रतिबंधित करते.

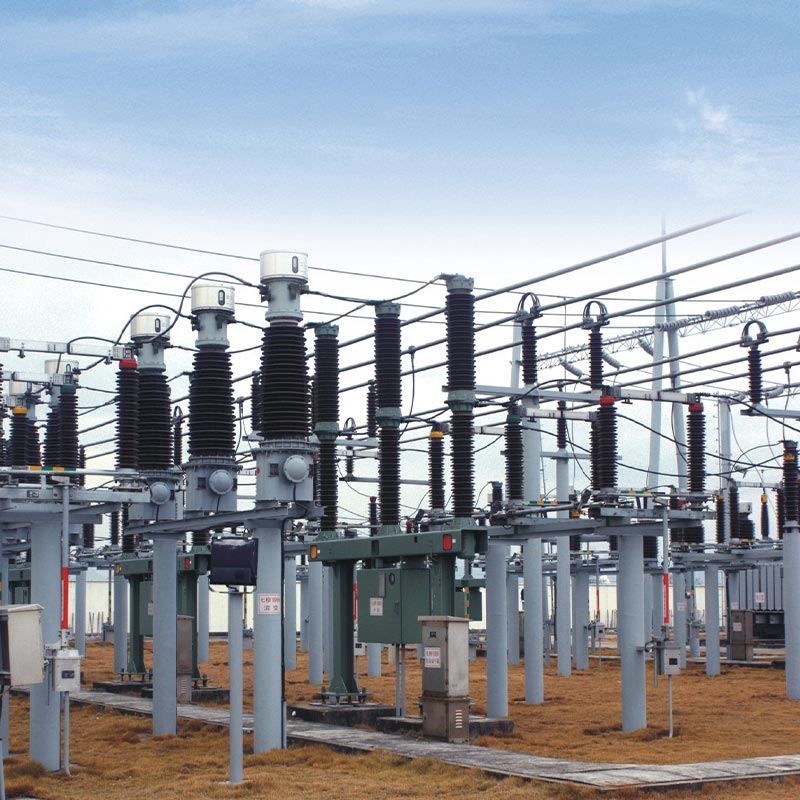

उच्च-व्होल्टेज सीव्हीटी उपकरणांचे उच्च-गुणवत्तेचे पुरवठादार म्हणून, Usune चे TYD मालिका व्होल्टेज ट्रान्सफॉर्मर आहेत
झेजियांग प्रांतातील झौशानमधील 110kV शहरी पॉवर ग्रिड नूतनीकरणातील महत्त्वाच्या प्रकल्पासाठी यशस्वीरित्या लागू केले. द
प्रकल्पाने क्लासिक मॉडेल TYD110/√3-0.02FH निवडले, स्थानिकांच्या जटिल ऑपरेटिंग परिस्थितीसाठी योग्य
प्रचंड प्रदूषण असलेले किनारी क्षेत्र आणि प्रभावीपणे ग्राउंड नसलेला तटस्थ बिंदू.
या सबस्टेशनमधील मूळ उपकरणे अस्थिर व्होल्टेज मापन आणि कमकुवत विरोधी हस्तक्षेपामुळे ग्रस्त आहेत
क्षमता Usune TYD मालिका CVTs सह CVTs बदलल्यानंतर, उपकरणे अधिकसाठी स्थिरपणे कार्यरत आहेत
3 वर्षांहून अधिक, कठोर वातावरणातही अचूक मीटरिंग आणि स्थिर सिग्नल आउटपुट राखणे जसे की उच्च
आर्द्रता, मीठ स्प्रे आणि जोरदार वारा. हे सबस्टेशन रिले संरक्षण आणि वाहकासाठी विश्वसनीय समर्थन प्रदान करते
संप्रेषण, प्रादेशिक पॉवर ग्रिड ऑपरेशनची विश्वासार्हता प्रभावीपणे सुधारणे, उपकरणे कमी करणे
अयशस्वी दर, आणि उत्पादनाची उत्कृष्ट हवामान प्रतिरोधकता आणि प्रदूषण प्रतिरोधक कामगिरीची पूर्णपणे पडताळणी करणे.
- दीर्घकालीन ऑपरेशन: 1.2 पट रेट केलेले व्होल्टेज (1.2Un)
- अल्पकालीन ओव्हरलोड: 1.5Un व्होल्टेजवर 30 सेकंद काम करू शकते
- F-प्रकार समर्पित: 1.9Un व्होल्टेजवर 8 तास सतत ऑपरेट करू शकतो
- इन्सुलेटिंग ऑइल गळती टाळण्यासाठी उपकरणांची सीलिंग स्थिती नियमितपणे तपासा;
- डॅम्पिंग टर्मिनल्स d1 आणि d2 च्या विश्वसनीय कनेक्शनची खात्री करा; ओपन-सर्किट ऑपरेशन कठोरपणे प्रतिबंधित आहे;
- वाहक उपकरणांशी जोडलेले नसताना, N आणि X टर्मिनल विश्वसनीयरित्या शॉर्ट सर्किट केलेले असणे आवश्यक आहे;
- सीलिंग बोल्ट आणि ऑइल फिलिंग होल सीलिंग स्ट्रक्चर्सचे अनधिकृत पृथक्करण प्रतिबंधित आहे;
- तेलामुळे होणारे सुरक्षेचे धोके टाळण्यासाठी नियमित तेलाचे नमुने आणि इलेक्ट्रोमॅग्नेटिक युनिटची चाचणी आवश्यक नाही
पातळी थेंब.
तीन कोर चाचण्या DL/T596-1996 मानकानुसार पूर्ण केल्या पाहिजेत: प्रथम, कॅपेसिटन्स आणि डायलेक्ट्रिक कॅपेसिटर डिव्हायडरच्या नुकसानाची चाचणी करणे आवश्यक आहे, कॅपेसिटन्स मूल्य नेमप्लेटमधून ≤2% ने विचलित होते आणि डायलेक्ट्रिक नुकसान स्पर्शिका ≤0.002. दुसरे, इलेक्ट्रोमॅग्नेटिक युनिटच्या इन्सुलेशन प्रतिरोधनाची चाचणी a वापरून करणे आवश्यक आहे 2500V megohmmeter, प्रत्येक टर्मिनलच्या ग्राउंड ≥500MΩ च्या इन्सुलेशन प्रतिरोधासह. तिसरे, अचूकता कॅलिब्रेशन चाचणीसाठी उच्च-व्होल्टेज लीड्सचा कोन वाढवणे आवश्यक आहे ज्यामुळे स्ट्रे कॅपेसिटन्स हस्तक्षेप कमी होईल आणि याची खात्री होईल मापन अचूकता.
प्रथम, कॅपेसिटर डिव्हायडर आणि इलेक्ट्रोमॅग्नेटिक डिव्हाइस हे जुळणारे संच आहेत आणि त्यानुसार स्थापित करणे आवश्यक आहे नेमप्लेट क्रमांक; ते अनियंत्रितपणे बदलले जाऊ शकत नाहीत. दुसरे, इलेक्ट्रोमॅग्नेटिक युनिटचे उचलण्याचे छिद्र तेल टाकी फडकवण्यासाठी वापरणे आवश्यक आहे; उपकरणे टाळण्यासाठी कॅपेसिटर पोर्सिलेन स्लीव्ह उचलण्यास मनाई आहे नुकसान तिसरे, पाया M20 उच्च-शक्तीच्या बोल्टसह निश्चित करणे आवश्यक आहे आणि उपकरणांचे एकूण झुकणे आवश्यक आहे. 2/1000 मिमी पेक्षा जास्त नाही. चौथे, X टर्मिनल विश्वसनीयरित्या ग्राउंड केलेले आहे आणि डॅम्पिंग टर्मिनल सुरक्षितपणे आहे याची खात्री करा उपकरणांचे नुकसान टाळण्यासाठी कनेक्ट केलेले.
एच हा प्रदूषणविरोधी प्रकार आहे, जो किनारपट्टीच्या भागांसारख्या प्रचंड प्रदूषित आणि अत्यंत संक्षारक वातावरणासाठी योग्य आहे. आणि औद्योगिक खाणी; G हा उच्च-उंचीचा प्रकार आहे, जो उच्च-उंची, कमी-व्होल्टेज आणि कमी-तापमानासाठी अनुकूल आहे वातावरण, 2000m पेक्षा जास्त क्षेत्रासाठी योग्य; F हा प्रणाली-अनुकूल प्रकार आहे, विशेषत: तटस्थ-बिंदूसाठी डिझाइन केलेला आहे विशेष पॉवर ग्रिडसाठी योग्य, मजबूत ओव्हरव्होल्टेज सहिष्णुतेसह, प्रभावीपणे ग्राउंड नसलेली पॉवर सिस्टम ऑपरेटिंग परिस्थिती.
झेजियांग उसुन इलेक्ट्रिक हा एक व्यावसायिक उच्च-व्होल्टेज विद्युत उपकरण कारखाना आहे जो R&D, उत्पादन, आणि विक्री. हाय-व्होल्टेज ट्रान्सफॉर्मर फील्डमधील अनेक वर्षांच्या अनुभवासह, त्याच्याकडे संपूर्ण उत्पादन प्रणाली आहे आणि कडक गुणवत्ता तपासणी प्रक्रिया. सर्व TYD उत्पादने स्थिर असल्याची खात्री करून राष्ट्रीय मानक चाचणी उत्तीर्ण झाली आहेत कार्यक्षमता आणि उच्च किंमत-प्रभावीता. त्यानुसार प्रमाणित उत्पादने आणि सानुकूलित उपाय प्रदान केले जाऊ शकतात विविध व्होल्टेज पातळी, पर्यावरणीय परिस्थिती आणि पॉवर ग्रिड आवश्यकता, विश्वसनीय उच्च-व्होल्टेज प्रदान करते जागतिक ऊर्जा प्रकल्पांसाठी सहाय्यक उपकरणे.
