सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kv

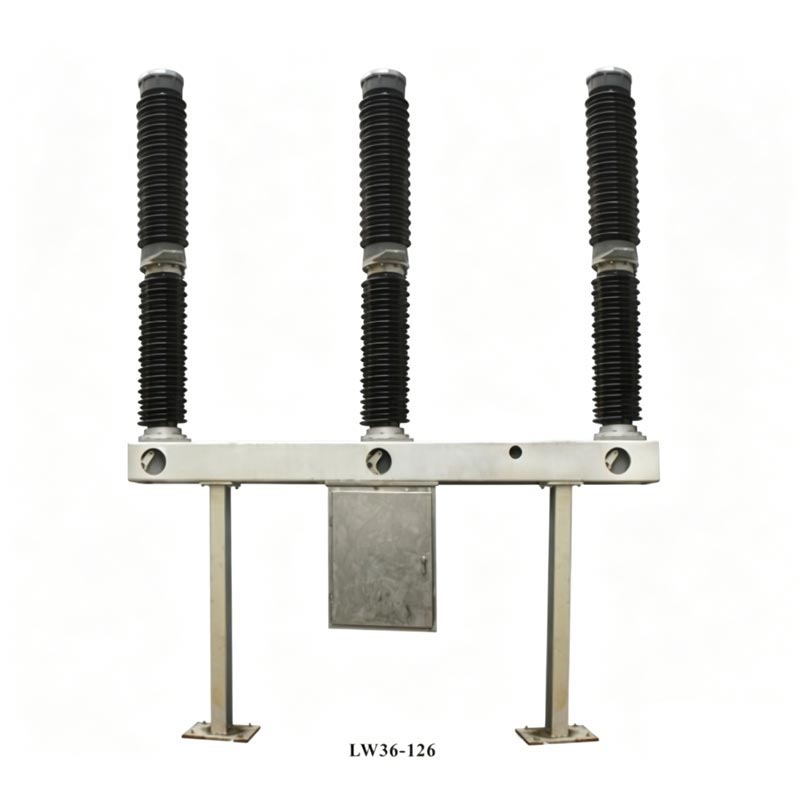

Usune LW36-110 सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV हे नियंत्रण आणि संरक्षणासाठी मुख्य साधन आहे. 110kV ट्रान्समिशन आणि ट्रान्सफॉर्मेशन सिस्टम आणि टाय सर्किट ब्रेकर आणि स्विचिंग उपकरणे म्हणून देखील वापरले जाऊ शकते गट उत्पादन एकात्मिक स्वयं-उर्जित चाप-विझवणारी रचना स्वीकारते, प्रत्येक टप्प्याला एकल-सपोर्ट म्हणून, सिंगल-ब्रेक युनिट. सर्व तीन टप्पे एकाच फ्रेमवर स्थापित केले आहेत, स्प्रिंगद्वारे यांत्रिक जोडणी साध्य करतात ऑपरेटिंग यंत्रणा. उत्पादनाच्या वरच्या भागात चाप-विझवणारा चेंबर पोर्सिलेन बुशिंग, मधला भाग असतो. सपोर्ट पोर्सिलेन बुशिंग आणि फ्रेम समाविष्टीत आहे आणि इलेक्ट्रिकल कंट्रोल घटक असलेले मेकॅनिझम बॉक्स आहे फ्रेमच्या खाली निलंबित केले जाते, परिणामी कॉम्पॅक्ट संरचना आणि सोयीस्कर ऑपरेशन होते.

मुख्य फायदे

1. अधिकृत अनुपालन

GB1984-2003 "AC हाय व्होल्टेज सर्किट ब्रेकर" आणि IEC62271-100:2001 "उच्च व्होल्टेज" या चीनी मानकांचे पालन करते स्विचगियर आणि कंट्रोलगियर—भाग 100: हाय व्होल्टेज सर्किट ब्रेकर्स," आणि कठोर कारखाना चाचणी उत्तीर्ण झाली आहे आणि उत्पादन अनुपालन आणि विश्वासार्हता सुनिश्चित करण्यासाठी प्रमाणपत्र.

2. उत्कृष्ट कामगिरी

"थर्मल विस्तार + असिस्टेड ब्लोइंग" चाप विझवण्याचे तत्व वापरते, परिणामी लहान चाप विझवण्याची वेळ, दीर्घ विद्युत आयुष्य आणि कमी ऑपरेटिंग आवाज; उत्कृष्ट इन्सुलेशन आणि चाप सह SF6 गॅस वापरते माध्यम म्हणून विझवण्याचे गुणधर्म, ज्वलन आणि स्फोटाचा धोका दूर करणे, ते यासाठी योग्य बनवणे दाट लोकवस्तीचे क्षेत्र.

3. विश्वसनीय पुरावा

स्प्रिंग-ऑपरेट केलेल्या यंत्रणेचे यांत्रिक जीवन 6000 चक्रांपर्यंत असते, वार्षिक SF6 गॅस गळती दर ≤0.5%, आणि ≤80μΩ चे मुख्य सर्किट प्रतिरोध. पूर्ण तांत्रिक मापदंड आणि चाचणी डेटा उत्पादनाची स्थिरता सत्यापित करतात.

4. मजबूत अनुकूलता

-30 ℃ ते + 40 ℃ च्या सभोवतालच्या तापमान श्रेणी आणि उंचीसह, कठोर बाह्य वातावरणास व्यापकपणे अनुकूल ≤3000 मीटर. वारा, बर्फ आणि भूकंप यांचा तीव्र प्रतिकार, विविध ऊर्जा प्रकल्प परिस्थितींच्या गरजा पूर्ण करणे.

कोर तांत्रिक पॅरामीटर्स

सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV कोर पॅरामीटर्ससह उत्कृष्ट विद्युत कार्यक्षमतेचा दावा करते 126kV उर्जा उपकरणांच्या उच्च मानकांची पूर्तता करणे, जटिल उर्जा प्रणालींमध्ये स्थिर ऑपरेशन सुनिश्चित करणे. की कोर पॅरामीटर्स खालीलप्रमाणे आहेत:

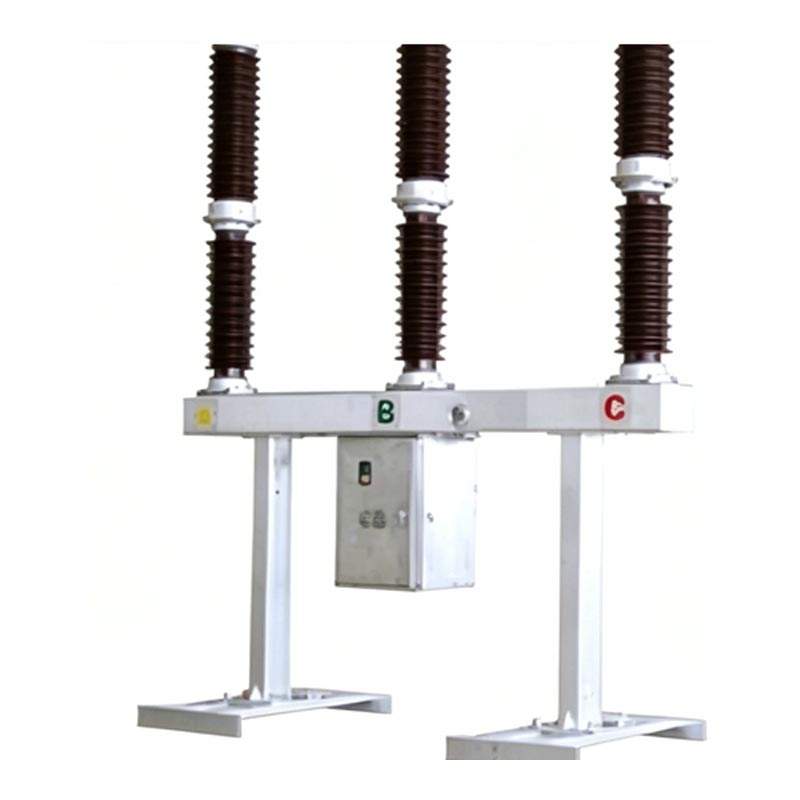

उत्पादनाची एकूण रचना

सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV मध्ये तीन टप्पे आहेत, प्रत्येक स्वयं-उर्जेने सुसज्ज आहे. आर्क-विझवणारा कक्ष, सपोर्ट इन्सुलेशन उपकरण, शोषक आणि लीक-प्रूफ संरचना. स्टॅटिक सीलिंग वापरते ओ-रिंग्ज आणि सीलंट, तर डायनॅमिक सीलिंग स्प्रिंग कॉम्प्रेशन सीलिंग वापरते, उत्कृष्ट हवाबंदपणा सुनिश्चित करते. द ट्रान्समिशन पार्ट सिंगल-पोल सर्किट ब्रेकर आणि ऑपरेटिंग यंत्रणा जोडतो, कार्यक्षमतेने प्रसारित करतो ऑपरेटिंग फोर्स; स्प्रिंग ऑपरेटिंग मेकॅनिझममध्ये अंगभूत यंत्रणा बॉक्स आहे, जो मॅन्युअल, इलेक्ट्रिक ऊर्जा प्रदान करतो स्टोरेज, आणि रिक्लोजिंग फंक्शन्स, लवचिक आणि विश्वासार्ह ऑपरेशन ऑफर करतात.

उत्पादन कार्य तत्त्व

1. बंद स्थिती: टर्मिनल, स्थिर संपर्क, हलणारे संपर्क, सिलिंडर, यांद्वारे सिस्टम करंट सर्किट बनवते. आणि इंटरमीडिएट संपर्क, सामान्य पॉवर ट्रान्समिशन सुनिश्चित करणे.
2. ट्रिपिंग ऑपरेशन: ऑपरेटिंग मेकॅनिझमच्या कृती अंतर्गत, हलणारा संपर्क खालच्या दिशेने सरकतो, ज्यामुळे जेव्हा हलणारे आणि स्थिर संपर्क वेगळे होतात तेव्हा इलेक्ट्रिक आर्क; सिलेंडरमधील संकुचित SF6 वायू चाप उडवतो नोजलद्वारे, आणि जेव्हा विद्युत् प्रवाह शून्य पार करतो तेव्हा चाप विझतो.
3. SF6 गॅस सिस्टीम: एकात्मिक SF6 घनता मीटर आणि तापमान भरपाईसह कंट्रोलरसह सुसज्ज, ते रिअल टाइममध्ये गॅस प्रेशरचे निरीक्षण करू शकते. जेव्हा दबाव खूप कमी असतो, तेव्हा एक अलार्म ट्रिगर केला जातो आणि यंत्रणा असते यांत्रिक नुकसान टाळण्यासाठी लॉक केलेले.

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

अर्ज प्रकरण

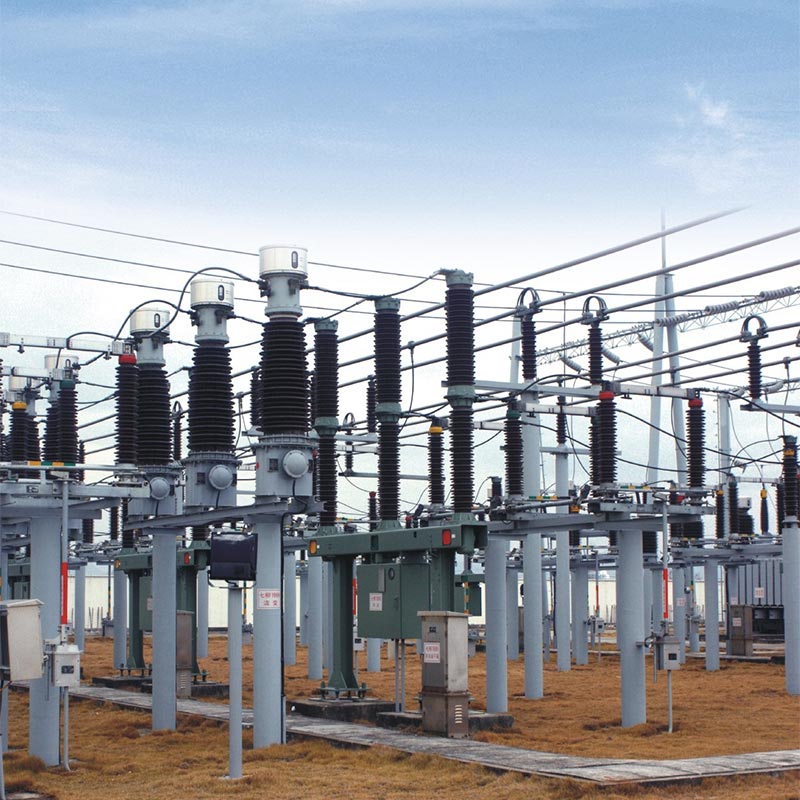

2024 मध्ये, Usune LW36-110 सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV यशस्वीरीत्या 110kV की वर लागू करण्यात आला. उत्तर चीनमधील ट्रान्समिशन आणि ट्रान्सफॉर्मेशन प्रकल्प. हा प्रकल्प अपुऱ्यांची समस्या सोडविण्याचा उद्देश आहे ग्रामीण आणि उपनगरी भागात वीज पुरवठा क्षमता. प्रकल्पाच्या ठिकाणी तापमानात मोठा फरक आहे (-25 ℃ ते +38℃) आणि वारंवार वाळूचे वादळे, पर्यावरणीय अनुकूलता आणि विश्वासार्हतेवर अत्यंत उच्च मागणी करतात वीज उपकरणे.

या प्रकल्पासाठी नियुक्त पुरवठादार म्हणून, Usune ने 28 LW36-110 सर्किट ब्रेकर प्रदान केले. कारखान्याने रवाना केले प्रतिष्ठापन, कमिशनिंग आणि चाचणी ऑपरेशनसाठी साइटवर मार्गदर्शन प्रदान करण्यासाठी व्यावसायिक तंत्रज्ञ. नंतर आठ महिन्यांच्या स्थिर ऑपरेशनमध्ये, उत्पादनाला शून्य अपयश आले, ज्यामध्ये SF6 गॅस गळतीचा दर कितीतरी कमी आहे. मानक आवश्यकता (वास्तविक चाचणी ≤0.3%), आणि उघडण्याच्या आणि बंद होण्याच्या प्रतिसादाची गती पूर्णपणे प्रकल्प डिझाइनची पूर्तता करते मानके प्रकल्प कार्यान्वित झाल्यानंतर, यामुळे स्थानिक पॉवर ग्रिडची स्थिरता प्रभावीपणे सुधारली, उपकरणांच्या बिघाडामुळे होणारी वीज गळती कमी झाली आणि प्रकल्प मालक आणि स्थानिकांकडून उच्च मान्यता प्राप्त झाली ऊर्जा विभाग, उत्कृष्ट पर्यावरणीय अनुकूलता आणि विश्वसनीय ऑपरेशन कामगिरीची पूर्णपणे पडताळणी करत आहे वास्तविक कामकाजाच्या परिस्थितीत Usune 126kV SF6 सर्किट ब्रेकर.

वारंवार विचारले जाणारे प्रश्न

Q1: Usune सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV चे सर्व्हिस लाइफ काय आहे आणि मुख्य काय आहेत देखभाल गुण?

A1: उत्पादनाचे यांत्रिक जीवन 6000 चक्रे आहे आणि शिफारस केलेले सतत कार्यरत आयुष्य 12 वर्षे आहे. की देखरेखीचे मुद्दे: साप्ताहिक नियमित तपासणी (इन्सुलेटर इंटिग्रिटी, SF6 गॅस प्रेशर इ.); वार्षिक देखभाल दर 3 वर्षांनी (इन्सुलेटर साफ करणे, मुख्य सर्किट प्रतिरोध मोजणे इ.); जेव्हा उत्पादन पोहोचते देखभाल परिस्थिती (उदा. 20 पूर्ण-क्षमतेचे शॉर्ट-सर्किट ब्रेक), चाप संपर्क, शोषक आणि सीलिंग रिंग पुनर्स्थित करणे आवश्यक आहे. देखभालीसाठी साइटवर मार्गदर्शन देण्यासाठी निर्माता व्यावसायिक कर्मचारी पाठवेल.

Q2: Usune LW36-110 सर्किट ब्रेकर उच्च-उंची आणि थंड प्रदेशात वापरता येईल का? जास्तीत जास्त योग्य काय आहे उंची?

A2: होय. हे उत्पादन विशेषतः कठोर बाह्य वातावरणासाठी डिझाइन केलेले आहे, उच्चतेसाठी मजबूत अनुकूलतेसह उंची आणि कमी तापमान. हे 3000 मीटर पर्यंतच्या उंचीसाठी योग्य आहे आणि कमी तापमानाचा सामना करू शकतो -30℃ म्हणून, पश्चिम चीनसारख्या उच्च-उंची आणि थंड प्रदेशांच्या गरजा पूर्णपणे पूर्ण करतात. शिवाय, द मेकॅनिझम बॉक्समध्ये अंगभूत हीटर आहे, पाऊस, बर्फ आणि कडाक्याच्या थंडीत आर्द्रता आणि गोठवण्यापासून संरक्षण प्रदान करते हंगाम, स्थिर ऑपरेशन सुनिश्चित करणे.

पुरवठादार आणि विक्रीनंतरची सेवा

झेजियांग उसुन इलेक्ट्रिक कं, लिमिटेड, चीनमधील उच्च-व्होल्टेज पॉवर उपकरणांचे व्यावसायिक निर्माता म्हणून, संपूर्ण उत्पादन लाइन आणि कठोर गुणवत्ता नियंत्रण प्रणाली आहे. कारखाना प्रगत सुसज्ज आहे चाचणी उपकरणे, आणि प्रत्येक उत्पादनापूर्वी व्हॅक्यूमिंग, गॅस भरणे आणि यांत्रिक कामगिरी चाचणी केली जाते उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी कारखाना सोडणे. एक विश्वासार्ह पुरवठादार म्हणून, Usune एक-स्टॉप-विक्री नंतर सेवा प्रदान करते, ऑन-साइट इंस्टॉलेशन मार्गदर्शन, कमिशनिंग, देखभाल प्रशिक्षण आणि स्पेअर पार्ट्सचा पुरवठा यासह. एक व्यावसायिक तांत्रिक कार्यसंघ उपकरणांचे दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करून वापरकर्त्याच्या गरजांना त्वरित प्रतिसाद देते.
