सबस्टेशनसाठी Usune LW36-110 हाय व्होल्टेज सर्किट ब्रेकर स्विच हे स्वतंत्रपणे विकसित केलेले कोर पॉवर उपकरण आहे. आणि चीनच्या उच्च-व्होल्टेज स्विचगियरमधील अग्रगण्य उत्पादक, झेजियांग उसुन इलेक्ट्रिक कं, लिमिटेड द्वारा निर्मित उद्योग हे थ्री-फेज एसी 50Hz आउटडोअर हाय-व्होल्टेज स्विचगियर प्रामुख्याने नियंत्रण आणि संरक्षणासाठी वापरले जाते 110kV पॉवर ट्रान्समिशन आणि ट्रान्सफॉर्मेशन सिस्टम, आणि संपर्क सर्किट ब्रेकर म्हणून देखील वापरला जाऊ शकतो आणि स्विचगियर असेंब्ली आवश्यक असलेले अनुप्रयोग. उत्पादने Usune च्या व्यावसायिक कारखान्यात तयार केली जातात, एकत्रीकरण R&D, उत्पादन आणि चाचणी, प्रत्येक उत्पादन फॅक्टरी सोडण्यापूर्वी कडक गुणवत्ता मानकांची पूर्तता करते याची खात्री करणे.
उत्पादनाची विश्वासार्हता आणि सुसंगतता हमी देण्यासाठी, Usune LW36-110 हाय व्होल्टेज सर्किट ब्रेकर स्विच सबस्टेशन GB1984-2003 "AC हाय व्होल्टेज सर्किट ब्रेकर्स" मानकांचे पूर्णपणे पालन करते आणि आवश्यकतेची पूर्तता करते आंतरराष्ट्रीय इलेक्ट्रोटेक्निकल कमिशन (IEC) मानक IEC62271-100:2001 "उच्च व्होल्टेज स्विचगियर आणि कंट्रोलगियर - भाग 100: हाय व्होल्टेज सर्किट ब्रेकर्स". एक व्यावसायिक पुरवठादार म्हणून, Usune कठोर गुणवत्ता प्रणाली पास केली आहे प्रमाणन, आणि त्याचा कारखाना प्रगत उत्पादन आणि चाचणी उपकरणांनी सुसज्ज आहे याची खात्री करण्यासाठी प्रत्येक उत्पादनाची कामगिरी उद्योग मानकांची पूर्तता करते किंवा ओलांडते.
एक अद्वितीय "थर्मल विस्तार + सहाय्यक" चाप विझविण्याच्या तत्त्वाचा वापर करून, ते उत्कृष्ट ब्रेकिंगचा अभिमान बाळगतो कार्यप्रदर्शन, लहान चाप वेळ, दीर्घ विद्युत आयुष्य आणि कमी ऑपरेटिंग आवाज, प्रभावीपणे शक्तीची सुरक्षितता सुनिश्चित करते ग्रिड ऑपरेशन.
उत्कृष्ट इन्सुलेशन आणि चाप-विझवण्याच्या गुणधर्मांसह SF6 गॅसचा इन्सुलेटिंग आणि आर्क-विझवणारा म्हणून वापर करते मध्यम, ज्वलन किंवा स्फोटाचा कोणताही धोका नसल्यामुळे, दाट लोकवस्ती असलेल्या भागांसाठी आणि विविध जटिल सबस्टेशन वातावरण.
CTB-1 प्रकारच्या स्प्रिंग ऑपरेटिंग मेकॅनिझमसह सुसज्ज, एक साधी आणि संक्षिप्त रचना वैशिष्ट्यीकृत, स्थिर ऑपरेशन, उच्च सुरक्षा आणि विश्वसनीयता, आणि कमी देखभाल आणि अपयश वारंवारता.
कठोर वातावरणात स्थिरपणे काम करू शकते, विविध पर्यावरणीय निर्देशकांचे काटेकोरपणे पालन करून, याची खात्री करून विविध क्षेत्रांमध्ये दीर्घकालीन स्थिर ऑपरेशन.
1. रेटेड व्होल्टेज: 110kV; रेटेड वारंवारता: 50Hz; रेट केलेले वर्तमान: 3150A
2. रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट: 40kA; रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक): 100kA
3. रेटेड SF6 गॅस प्रेशर (20℃): 0.5MPa; वार्षिक गळती दर: ≤0.5%
4. यांत्रिक जीवन: 6000 चक्र; उघडण्याची वेळ: ≤60ms; बंद होण्याची वेळ: ≤145ms
5. वातावरणीय तापमान श्रेणी: -30℃～+40℃; उंची: ≤3000m

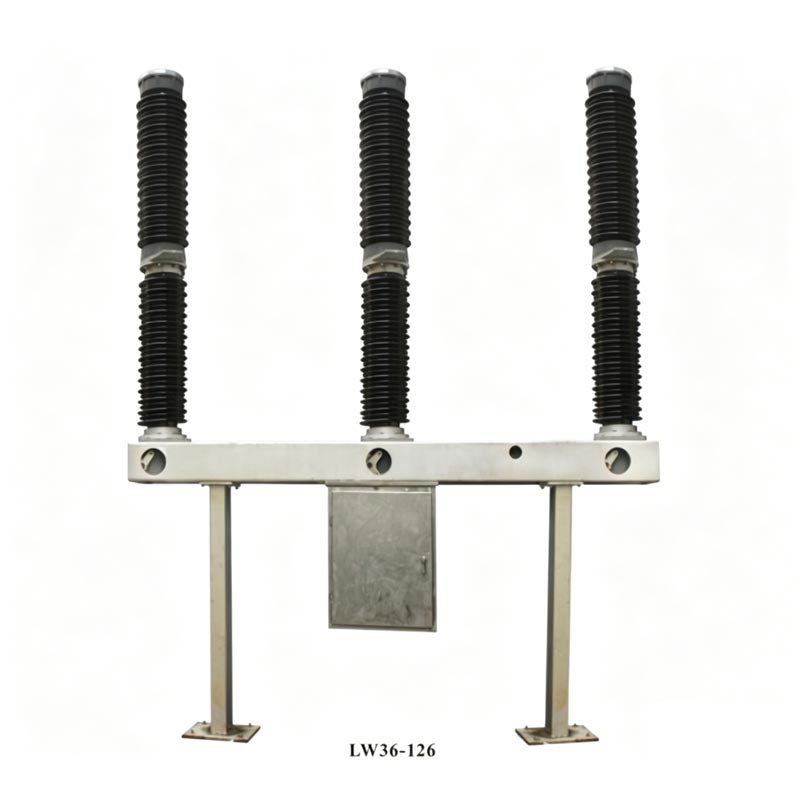

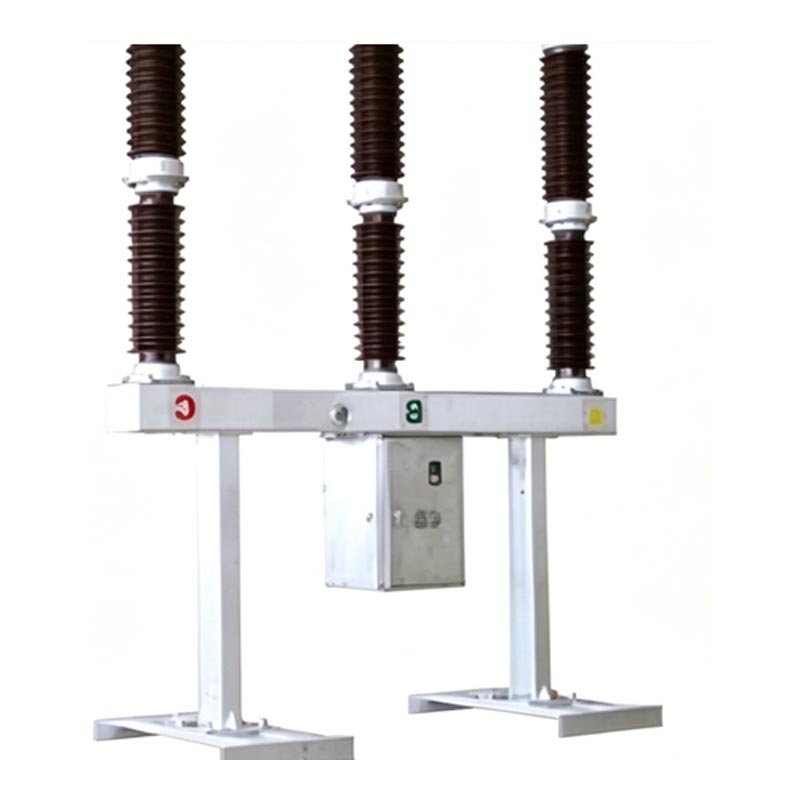

सबस्टेशनसाठी हाय व्होल्टेज सर्किट ब्रेकर स्विच एकात्मिक स्वयं-उर्जायुक्त चाप-विझवणारा चेंबर स्वीकारतो रचना, प्रत्येक टप्पा सिंगल-पिलर सिंगल-ब्रेक (POLE) आहे. प्रत्येक सर्किट ब्रेकरमध्ये तीन फेज असतात, स्प्रिंग मेकॅनिझमद्वारे चालवल्या जाणाऱ्या, त्याच फ्रेमवर तीन टप्पे यांत्रिकरित्या जोडलेले आहेत. च्या शीर्षस्थानी उत्पादनात चाप-विझवणारा चेंबर पोर्सिलेन बुशिंग वैशिष्ट्यीकृत आहे, मधल्या भागात सपोर्ट पोर्सिलेन आहे बुशिंग आणि फ्रेम, आणि यंत्रणा बॉक्स मध्यभागी स्थित आहे आणि फ्रेमच्या खाली निलंबित आहे. त्यात घरे आहेत अंतर्गत स्प्रिंग ऑपरेटिंग यंत्रणा आणि विद्युत नियंत्रण घटक. यंत्रणा आउटपुट पुल रॉड शी जोडते कनेक्टिंग रॉड आणि फिरणारा हात. SF6 गॅस घनता नियंत्रक फ्रेमच्या समोर स्थापित केले आहे, जे आहे समर्थनाद्वारे दोन्ही टोकांना समर्थित.
टर्मिनल, स्थिर संपर्क सपोर्ट रॉड, स्थिर मुख्य संपर्क, मूव्हिंग मेनमधून सिस्टम करंट वाहतो कॉन्टॅक्ट, सिलेंडर, इंटरमीडिएट कॉन्टॅक्ट आणि इंटरमीडिएट फ्लँज, नंतर सिस्टीमसह एक सर्किट तयार करते टर्मिनल्स
ॲक्ट्युएटरच्या कृती अंतर्गत, ऑपरेटींग आर्म इन्सुलेटिंग पुल रॉड, पिस्टन रॉड, सिलेंडर, मूव्हिंग आर्क खेचते संपर्क, आणि नोजल एकत्र खाली करा. जेव्हा हलणारे आणि स्थिर संपर्क वेगळे होतात तेव्हा एक चाप तयार होतो. जेव्हा हलणारी संपर्क प्रणाली एका विशिष्ट स्थितीत खालच्या दिशेने सरकते, नोजल उघडते आणि संकुचित एसएफ6 गॅस नोजलद्वारे सिलेंडर चाप क्षेत्रात उडवले जाते. जेव्हा विद्युत प्रवाह शून्य ओलांडतो तेव्हा चाप विझतो.
ॲक्ट्युएटरच्या कृती अंतर्गत, ऑपरेटींग आर्म इन्सुलेटेड रॉडशी जोडलेला फिरणारा संपर्क वरच्या दिशेने खेचतो. बंद स्थितीत. त्याच वेळी, पुढील ओपनिंग ऑपरेशनची तयारी करून, SF6 गॅस सिलेंडरमध्ये प्रवेश करतो.
SF6 घनता मीटर (प्रेशर गेज आणि डेन्सिटी कंट्रोलर इंटिग्रेटेड), गॅस सप्लाय व्हॉल्व्ह, थ्री-फेज बनलेले वाल्व आणि SF6 गॅस पाइपलाइन. यात तापमान भरपाई, अलार्म आणि इंटरलॉकिंग प्रेशर संरक्षणाची वैशिष्ट्ये आहेत स्थिर SF6 गॅस दाब सुनिश्चित करा.
मेकॅनिझम हाऊसिंगमध्ये स्थित, यात ऑपरेटिंग स्विचेस, ऑटोमॅटिक स्विचेस, यांसारखे प्रमुख घटक समाविष्ट आहेत. ट्रिप स्विच, रिले, टर्मिनल्स, क्लोजिंग कॉइल, मोटर्स आणि हीटर्स. हे स्विच कंट्रोल, अँटी-पंपिंग सक्षम करते, स्प्रिंग एनर्जी स्टोरेज, SF6 गॅस प्रेशर प्रोटेक्शन, हीटिंग आणि लाइटिंग फंक्शन्स.

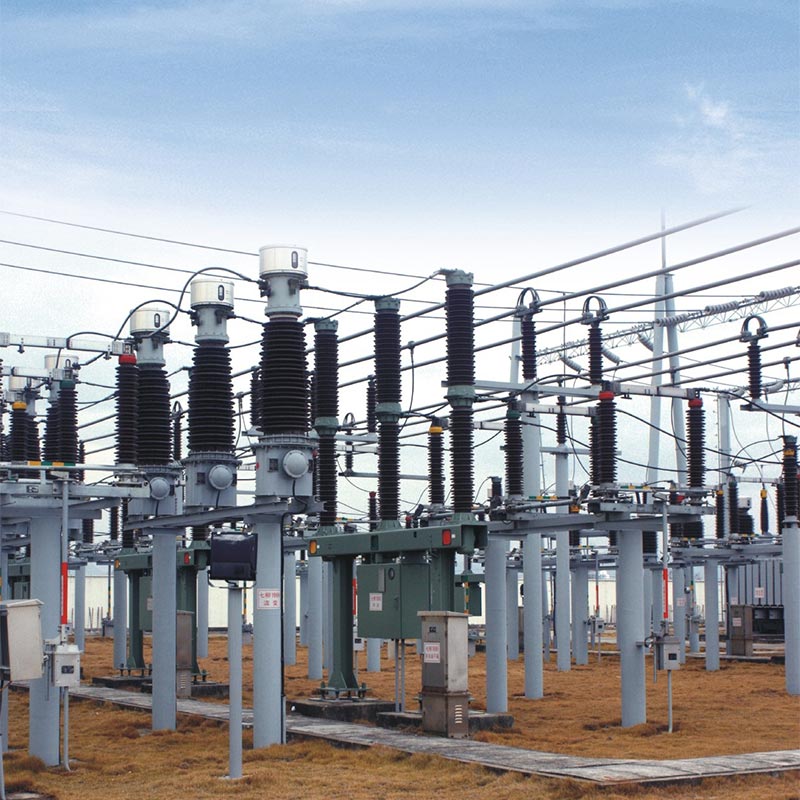

सबस्टेशनसाठी Usune LW36-110 हाय व्होल्टेज सर्किट ब्रेकर स्विचची विश्वासार्हता आणि व्यावहारिकता पडताळण्यासाठी, हे उत्पादन पूर्व चीनमधील प्रमुख औद्योगिक उद्यानातील 110kV सबस्टेशन प्रकल्पावर यशस्वीरित्या लागू केले गेले आहे. म्हणून विश्वासू पुरवठादार, Usune ने या प्रकल्पासाठी 12 LW36-110 सर्किट ब्रेकर प्रदान केले, जे स्थिरपणे कार्यरत आहेत तीन वर्षांहून अधिक काळ.
हे सबस्टेशन औद्योगिक पार्कमधील 50 पेक्षा जास्त मोठ्या आणि मध्यम आकाराच्या उद्योगांना वीज पुरवठा करते, अत्यंत उच्च स्थिरता आणि सुरक्षितता आवश्यक आहे. प्रकल्पाच्या सुरुवातीच्या टप्प्यात, क्लायंट व्यापकपणे अनेक चिनी उत्पादकांची तुलना केली, शेवटी Usune चे LW36-110 सर्किट ब्रेकर्स निवडले कारण त्यांच्या उत्कृष्ट तांत्रिक कामगिरी, कठोर गुणवत्ता नियंत्रण आणि सर्वसमावेशक विक्रीनंतरची सेवा. ऑपरेशन दरम्यान, द उत्पादनांनी उच्च तापमान, मुसळधार पाऊस आणि कमी यासह अत्यंत हवामान परिस्थितीचा यशस्वीपणे सामना केला कोणत्याही रेकॉर्ड केलेल्या खराबीशिवाय तापमान. SF6 गॅस गळती दर मानक आवश्यकतेपेक्षा खूपच कमी होता (≤0.5%), यांत्रिक ऑपरेशन सुरळीत होते, आणि उघडण्याच्या आणि बंद होण्याच्या वेळा स्थिर होत्या, प्रभावीपणे सुरक्षिततेची खात्री करून आणि पार्कच्या पॉवर ग्रिडचे स्थिर ऑपरेशन. यामुळे क्लायंटची उच्च प्रशंसा झाली आणि Usune बनले पार्कच्या त्यानंतरच्या विस्तार प्रकल्पांसाठी नामित पॉवर उपकरण पुरवठादार.
A1: उत्पादनाचे यांत्रिक जीवन 6000 चक्रांचे आहे आणि सामान्य वापर आणि नियमित देखभाल अंतर्गत, ते सतत ऑपरेटिंग आयुष्य 12 वर्षांपर्यंत पोहोचू शकते. मुख्य देखभाल बिंदूंमध्ये हे समाविष्ट आहे: साप्ताहिक नियमित तपासणी (इन्सुलेटर तपासणे अखंडता, SF6 गॅस प्रेशर आणि ऑपरेटिंग स्थिती); दर 3 वर्षांनी वार्षिक दुरुस्ती (इन्सुलेटर साफ करणे, तपासणी करणे फास्टनर्स, मुख्य सर्किट रेझिस्टन्स मोजणारे आणि SF6 गॅस आर्द्रता सामग्री); अंतर्गत मोठ्या दुरुस्तीची आवश्यकता आहे खालील अटी: 12 वर्षे सतत ऑपरेशन, 2000 रेट केलेले वर्तमान व्यत्यय, 20 पूर्ण-क्षमता (40kA) व्यत्यय, किंवा 6000 यांत्रिक ऑपरेशन्स. Usune व्यावसायिक देखभाल मार्गदर्शन आणि सुटे भाग प्रदान करते उत्पादनाचे दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी पुरवठा.
A2: होय, या उत्पादनात मजबूत पर्यावरणीय अनुकूलता आहे आणि ते उच्च-उंचीवर आणि अत्यंत थंडीत वापरले जाऊ शकते प्रदेश त्याची सभोवतालची तापमान श्रेणी -30℃ ते +40℃ आहे, कमाल अनुकूलता ≤3000m उंचीसह. हे करू शकते 700Pa वाऱ्याचा दाब आणि 10mm आयसिंग सहन करते आणि त्याची भूकंपीय शक्ती आडव्याच्या गरजा पूर्ण करते प्रवेग ≤0.3g आणि अनुलंब प्रवेग ≤0.15g. हे दररोज सरासरी सापेक्ष असलेल्या क्षेत्रांसाठी देखील योग्य आहे आर्द्रता ≤95% आणि मासिक सरासरी सापेक्ष आर्द्रता ≤90% (25℃), आणि ज्वलनशीलतेपासून मुक्त वातावरणात वापरली जाऊ शकते, स्फोटक, रासायनिक संक्षारक आणि तीव्र कंपन परिस्थिती, पर्यावरणीय आवश्यकता पूर्णतः पूर्ण करते चीनमध्ये आणि अगदी जागतिक स्तरावर सर्वाधिक सबस्टेशन प्रकल्प.
Zhejiang Usune Electric Co., Ltd. एक व्यावसायिक निर्माता आणि उच्च-व्होल्टेज पॉवर स्विचगियरचा पुरवठादार आहे चीन, हाय-व्होल्टेज सर्किटचे संशोधन, विकास, उत्पादन, विक्री आणि विक्रीनंतरची सेवा यावर लक्ष केंद्रित करत आहे ब्रेकर, स्विचेस आणि इतर उर्जा उपकरणे. कंपनीचा कारखाना चीनच्या झेजियांग प्रांतात आहे. 10,000 चौरस मीटरपेक्षा जास्त क्षेत्र व्यापलेले, प्रगत उत्पादन लाइन, चाचणी उपकरणे आणि ए. व्यावसायिक R&D टीम.
Usune "गुणवत्ता प्रथम, ग्राहक सर्वोच्च" या तत्त्वज्ञानाचे पालन करते, गुणवत्ता नियंत्रण प्रणालीची काटेकोरपणे अंमलबजावणी करते उत्पादन प्रक्रियेदरम्यान. कारखाना सोडण्यापूर्वी सर्व उत्पादनांची कठोर चाचणी घेतली जाते. विश्वासू म्हणून पुरवठादार, Usune ने देशांतर्गत आणि शेकडो सबस्टेशन प्रकल्पांसाठी उच्च दर्जाची उर्जा उपकरणे प्रदान केली आहेत आंतरराष्ट्रीय स्तरावर, त्याच्या विश्वासार्ह उत्पादनाच्या गुणवत्तेसाठी आणि सर्वसमावेशक ग्राहकांची व्यापक ओळख मिळवून विक्रीनंतरची सेवा.
