उच्च व्होल्टेज Sf6 सर्किट ब्रेकर

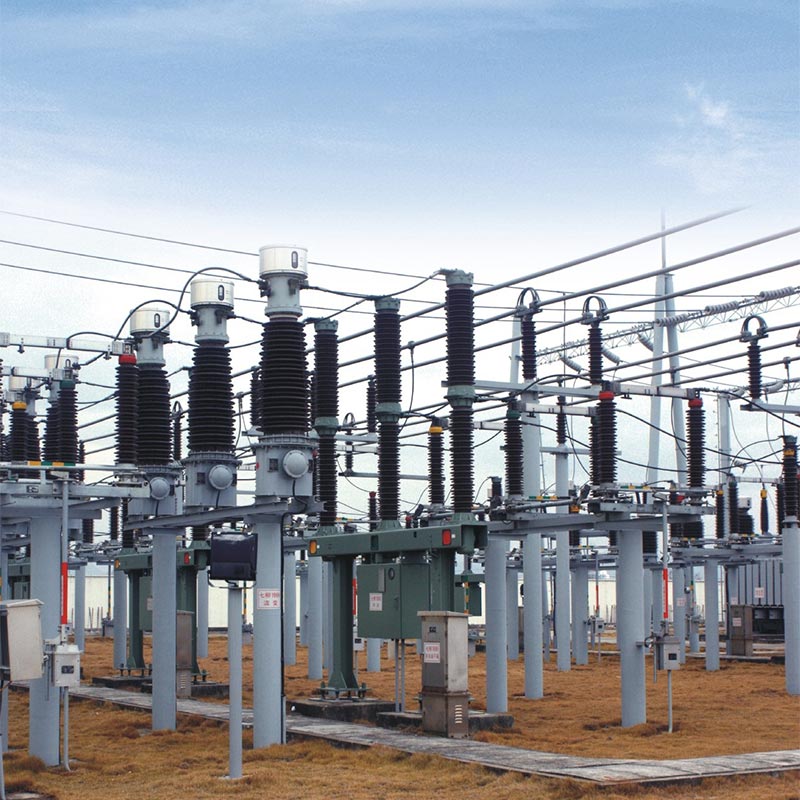

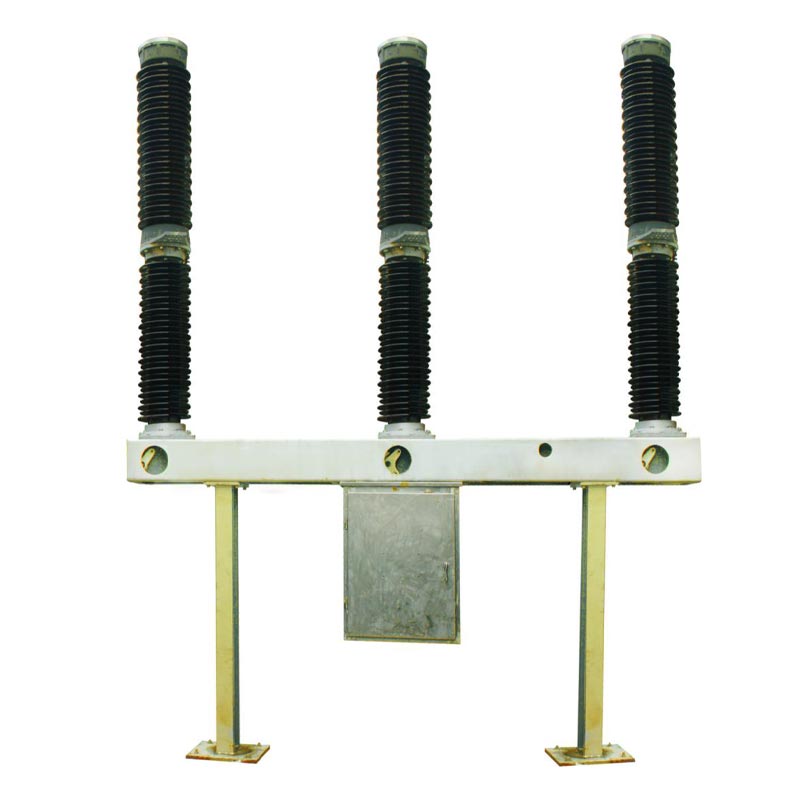

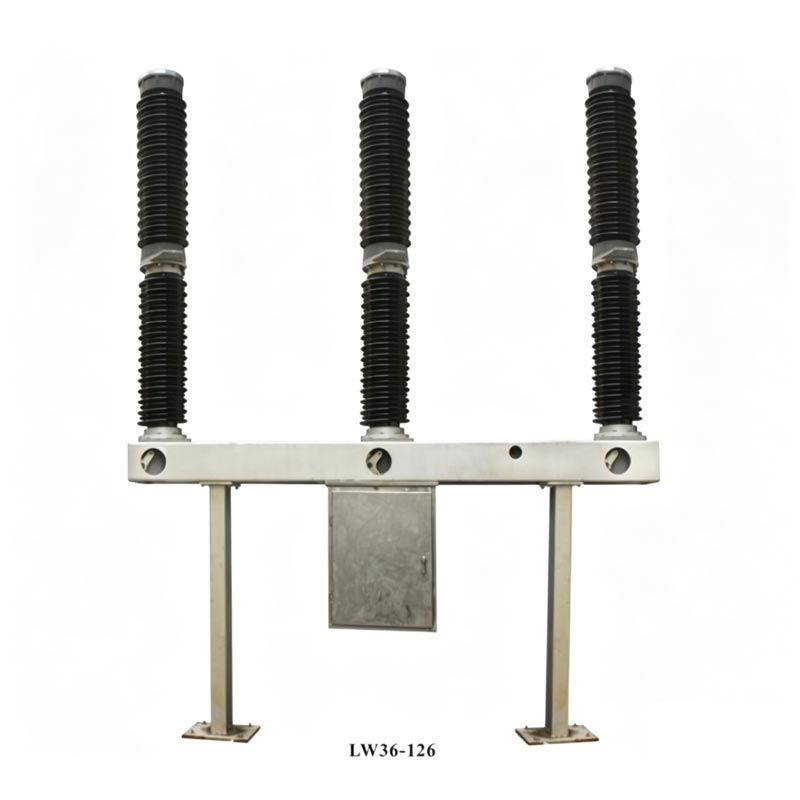

Zhejiang Usune Electric Co., Ltd., चीनमधील व्यावसायिक उच्च-व्होल्टेज विद्युत उपकरणे निर्मात्याने लॉन्च केले आहे. LW36-110 उच्च व्होल्टेज Sf6 सर्किट ब्रेकर. हे उत्पादन तीन-फेज AC 50Hz आउटडोअर हाय-व्होल्टेज स्विचगियर आहे 110kV पॉवर ट्रांसमिशन आणि ट्रान्सफॉर्मेशन सिस्टमच्या नियंत्रण आणि संरक्षणासाठी योग्य. हे ए म्हणून देखील वापरले जाऊ शकते टाय सर्किट ब्रेकर आणि स्विचिंग डिव्हाइस असेंबली.

उच्च व्होल्टेज Sf6 सर्किट ब्रेकर एक अद्वितीय "थर्मल विस्तार + असिस्टेड ब्लोइंग" चाप विझवण्याचे तत्त्व स्वीकारतो, CTB-1 प्रकारच्या स्प्रिंग ऑपरेटिंग मेकॅनिझमसह सुसज्ज, राष्ट्रीय आणि आंतरराष्ट्रीय मानकांशी सुसंगत, आणि उत्कृष्ट चाप विझविण्याची कार्यक्षमता, उच्च सुरक्षा आणि स्थिर ऑपरेटिंग वैशिष्ट्ये असलेले. एक विश्वासार्ह म्हणून पुरवठादार, Usune उच्च-गुणवत्तेचे, टिकाऊ उच्च-व्होल्टेज स्विचगियर प्रदान करण्यासाठी वचनबद्ध आहे. त्याचे LW36-110 SF6 सर्किट पॉवर ग्रिड्स आणि इंडस्ट्रियल पार्क्स यासारख्या महत्त्वाच्या प्रकल्पांमध्ये ब्रेकरचा मोठ्या प्रमाणावर वापर केला जातो, ज्यामुळे विश्वासार्ह वीज पुरवठा होतो. पायाभूत सुविधांच्या बांधकामासाठी.

मुख्य फायदे

1. प्रगत चाप विझविण्याचे तंत्रज्ञान

अनन्य "थर्मल एक्स्पेन्शन + असिस्टेड ब्लोइंग" चाप विझवण्याच्या तत्त्वाचा वापर करून, यात लहान चाप आहे. विझवण्याची वेळ, दीर्घ विद्युत आयुष्य आणि कमी ऑपरेटिंग आवाज, प्रभावीपणे वीज पुरवठ्याची स्थिरता सुधारते.

2. उच्च सुरक्षा कार्यप्रदर्शन

इन्सुलेशन आणि चाप विझवण्याचे माध्यम म्हणून SF6 गॅसचा वापर केल्याने, ते उत्कृष्ट इन्सुलेशन आणि चाप विझवण्याचे अभिमान बाळगते कार्यप्रदर्शन, ज्वलन आणि स्फोटाचा धोका काढून टाकणे, दाट लोकवस्तीच्या क्षेत्रासाठी योग्य बनवणे.

3. स्थिर ऑपरेटिंग यंत्रणा

CTB-1 प्रकारच्या स्प्रिंग ऑपरेटिंग मेकॅनिझमसह सुसज्ज, यात एक साधी आणि संक्षिप्त रचना आहे, सुरक्षित आणि विश्वासार्ह ऑपरेशन, आणि मजबूत विरोधी हस्तक्षेप क्षमता.

4. आंतरराष्ट्रीय मानकांचे पालन

GB1984-2003 "AC उच्च व्होल्टेज सर्किट ब्रेकर्स" आणि IEC62271-100, 2001 "उच्च व्होल्टेज स्विचगियर" सह पूर्णपणे सुसंगत आणि कंट्रोलगियर-भाग 100: हाय व्होल्टेज सर्किट ब्रेकर्स," जागतिक उर्जेच्या तांत्रिक आवश्यकता पूर्ण करणे प्रकल्प

लागू पर्यावरणीय परिस्थिती

उच्च व्होल्टेज Sf6 सर्किट ब्रेकर बाह्य वापरासाठी डिझाइन केले आहे, मजबूत पर्यावरणीय अनुकूलता प्रदान करते आणि विविध कठोर ऑपरेटिंग परिस्थितींसाठी उपयुक्तता:

1. सभोवतालचे तापमान: -30℃ ~ +40℃
2. उंची: ≤3000m
3. सापेक्ष आर्द्रता: दैनिक सरासरी ≤95%, मासिक सरासरी ≤90% (25℃ वर)
4. वाऱ्याचा दाब ≤700Pa; आयसिंग जाडी ≤10 मिमी
5. भूकंपाची तीव्रता: क्षैतिज प्रवेग ≤0.3g, अनुलंब प्रवेग ≤0.15g
6. ज्वलनशील, स्फोटक, रासायनिक संक्षारक किंवा गंभीरपणे कंपन करणारे वातावरण नाही

उत्पादनाची रचना आणि कार्य तत्त्व

1. एकूण रचना

उच्च व्होल्टेज Sf6 सर्किट ब्रेकर एकात्मिक स्वयं-विझवणारी चाप-विझवणारी रचना स्वीकारतो. प्रत्येक टप्पा सिंगल-पिलर सिंगल-ब्रेक (POLE) आहे. प्रत्येक सर्किट ब्रेकरमध्ये तीन टप्पे असतात, एकाच फ्रेमवर स्थापित केले जातात, आणि स्प्रिंग मेकॅनिझमद्वारे ऑपरेट केले जाते, तीन टप्पे यांत्रिकरित्या जोडलेले असतात. उत्पादनाच्या शीर्षस्थानी वैशिष्ट्ये आहेत चाप-विझवणारे चेंबर पोर्सिलेन बुशिंग, मधल्या भागात सपोर्ट पोर्सिलेन बुशिंग आणि फ्रेम आहे, आणि मेकॅनिझम बॉक्स फ्रेमच्या मध्यभागी खाली निलंबित केला जातो, ज्यामध्ये स्प्रिंग-ऑपरेट केलेली यंत्रणा आणि इलेक्ट्रिकल असते नियंत्रण घटक. फ्रेमच्या पुढील बाजूस SF6 गॅस घनता नियंत्रक स्थापित केला आहे, जो दोन्हीवर समर्थित आहे समर्थनांनी समाप्त होते.

2 प्रमुख घटक आणि कार्ये

- चाप विझवण्याचे एकक: स्वयं-उर्जा देणारी चाप-विझवणारी रचना कार्यरत आहे. सर्किट ब्रेकर ट्रिप झाल्यावर, द सिलेंडरमधील उच्च-दाब थर्मल विस्तार कंस विझवतो, जलद आणि प्रभावी सुनिश्चित करतो विझवणे
- सपोर्ट इन्सुलेशन डिव्हाइस: चाप-विझवणाऱ्या चेंबर इन्सुलेटरला समर्थन देते आणि जमिनीवर इन्सुलेशन प्रदान करते ऊर्जावान घटक; इन्सुलेटिंग रॉड ऑपरेटिंग आर्म आणि स्टॉप रॉडला जोडते, इन्सुलेशन सुरक्षिततेची खात्री करते.
- शोषक: चाप-विझवणाऱ्या चेंबरच्या वरच्या टोकाच्या कव्हरच्या आत स्थापित केलेले, ते SF6 वायू कोरडे ठेवते आणि शोषून घेते कमानीच्या विघटनाने तयार होणारे विघटन वायू. देखभाल दरम्यान ते बदलणे आवश्यक आहे.
- गळती प्रतिबंधक संरचना: स्टॅटिक सीलिंग (ओ-रिंग + सीलंट) आणि डायनॅमिक सीलिंगचे संयोजन वापरते (स्प्रिंग कॉम्प्रेशन सील), वार्षिक SF6 गॅस गळती दर ≤0.5% साध्य करणे. - स्प्रिंग-ऑपरेट केलेली यंत्रणा: सक्षम करते फास्ट ॲक्शन स्पीडसह ऑपरेशन्स उघडणे, बंद करणे आणि पुन्हा बंद करणे (बंद होण्याची वेळ ≤145ms, उघडण्याची वेळ ≤60ms), स्थिर कार्यप्रदर्शन, आणि मॅन्युअल आणि इलेक्ट्रिक ऊर्जा संचयनास समर्थन देते.

3. कामकाजाचे तत्व

- क्लोजिंग पोझिशन: सिस्टीमचा प्रवाह टर्मिनल्समधून वाहतो, स्थिर संपर्क समर्थन रॉड, स्थिर मुख्य संपर्क, मुख्य संपर्क, सिलेंडर, इंटरमीडिएट कॉन्टॅक्ट आणि इंटरमीडिएट फ्लँज हलवून, एक सर्किट तयार करते टर्मिनल्स
- ओपनिंग ऑपरेशन: ऑपरेटिंग मेकॅनिझमच्या कृती अंतर्गत, ऑपरेटिंग हात इन्सुलेटिंग रॉड, पिस्टन खेचतो रॉड, सिलिंडर, हलवत चाप संपर्क, आणि नोजल खालच्या दिशेने; हलणारे आणि स्थिर संपर्क असताना एक चाप तयार होतो वेगळे हलणारी संपर्क प्रणाली विशिष्ट स्थानावर गेल्यानंतर, नोजल उघडते, SF6 गॅस संकुचित करते चाप उडवून द्या, जेव्हा विद्युत् प्रवाह शून्य ओलांडतो तेव्हा चाप विझतो.
- क्लोजिंग ऑपरेशन: ऑपरेटिंग मेकॅनिझम फिरत्या संपर्काला वरच्या दिशेने बंद करण्याच्या स्थितीकडे घेऊन जाते, तर SF6 गॅस सिलेंडरमध्ये प्रवेश करतो, पुढील उघडण्याची तयारी करतो.

मुख्य तांत्रिक मापदंड

Usune LW36-110 SF6 सर्किट ब्रेकर उत्कृष्ट तांत्रिक कार्यक्षमतेचा अभिमान बाळगतो, मुख्य पॅरामीटर्स उच्च पूर्ण करतो 110kV पॉवर सिस्टमची मानके, स्थिर आणि कार्यक्षम ऑपरेशन सुनिश्चित करणे.

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

प्रॅक्टिकल ऍप्लिकेशन केस

केस स्टडी: उत्तर चीनमधील 110kV पॉवर ग्रिड अपग्रेड प्रकल्प

प्रकल्प पार्श्वभूमी: उत्तर चीनमधील 110kV पॉवर ग्रिडला पॉवर सुधारण्यासाठी त्याचे वृद्धत्व असलेले स्विचगियर अपग्रेड करणे आवश्यक आहे पुरवठा स्थिरता आणि सुरक्षितता, कमी हिवाळ्यातील तापमान (-25 डिग्री सेल्सियस) आणि उच्च वारा यासारख्या कठोर वातावरणाचा सामना करत आहे दबाव

उत्पादन अर्ज: प्रकल्पाने 20 Usune LW36-110 SF6 सर्किट ब्रेकर निवडले. त्यांची कमी-तापमान अनुकूलता (-30℃~+40℃) आणि उत्कृष्ट चाप-विझवण्याची कार्यक्षमता प्रभावीपणे अस्थिर ऑपरेशनच्या समस्येचे निराकरण करते. कमी तापमानात वृद्धत्वाची उपकरणे.

अर्ज परिणाम: 2022 मध्ये कार्यान्वित झाल्यापासून, उपकरणे चार वर्षांपासून स्थिरपणे कार्यरत आहेत. चाप-विझवणे अपयश, गॅस गळती किंवा इतर दोष. वार्षिक वीज पुरवठा विश्वासार्हता दर वाढला आहे 0.8%, प्रभावीपणे परिसरातील रहिवासी आणि औद्योगिक उपक्रमांसाठी सामान्य वीज पुरवठा सुनिश्चित करते.

वारंवार विचारले जाणारे प्रश्न

Q1: Usune LW36-110 हाय व्होल्टेज SF6 सर्किट ब्रेकरचे सेवा आयुष्य काय आहे आणि देखभाल काय आहे ऑपरेशन दरम्यान आवश्यक आहे?

A1: उत्पादनाचे यांत्रिक आयुष्य 6000 चक्रांचे असते, आणि साधारणपणे 12 वर्षांपर्यंतचे सतत ऑपरेटींग आयुष्य असते. देखभाल नियमित देखभालीमध्ये साप्ताहिक व्हिज्युअल तपासणी (इन्सुलेटर इंटिग्रिटी, SF6 गॅस प्रेशर इ.) समाविष्ट असते. आणि दर 3 वर्षांनी वार्षिक देखभाल (इन्सुलेटर क्लिनिंग, मुख्य सर्किट रेझिस्टन्स मापन इ.). एक प्रमुख देखभाल अटी पूर्ण केल्यावर दुरुस्तीची आवश्यकता असते (उदा. 12 वर्षे सतत ऑपरेशन, 2000 रेट केलेले वर्तमान व्यत्यय इ.). उत्पादक Usune याची खात्री करण्यासाठी व्यावसायिक देखभाल मार्गदर्शन आणि सुटे भाग पुरवतो उपकरणांचे दीर्घकालीन स्थिर ऑपरेशन.

Q2: सर्किट ब्रेकरमध्ये SF6 वायूची गळती झाल्यास काय करावे आणि सुरक्षेला काही धोका आहे का?

A2: हे उत्पादन वार्षिक गळती दरासह दुहेरी लीक-प्रूफ रचना (स्थिर सील + डायनॅमिक सील) स्वीकारते. ≤0.5%, राष्ट्रीय मानकापेक्षा खूपच कमी. गळती आढळल्यास, गळती बिंदू SF6 गॅस गळती वापरून शोधला जाऊ शकतो शोधक वीज कापल्यानंतर, सीलंट किंवा ओ-रिंग बदलले जाऊ शकते. SF6 गॅस गैर-विषारी आणि ज्वलनशील नाही, परंतु जास्त गळतीमुळे उपकरणांच्या इन्सुलेशन आणि चाप-विझवण्याच्या कार्यक्षमतेवर परिणाम होऊ शकतो. उत्पादन सुसज्ज आहे SF6 गॅस घनता नियंत्रकासह; जेव्हा दाब अलार्म मूल्यापेक्षा कमी असतो (0.45±0.03MPa) आणि लॉक होते तेव्हा तो अलार्म होतो जेव्हा दाब लॉकआउट प्रेशर (0.40±0.03MPa) च्या खाली असेल तेव्हा ऑपरेशन, त्यामुळे सुरक्षितता धोके टाळतात.
