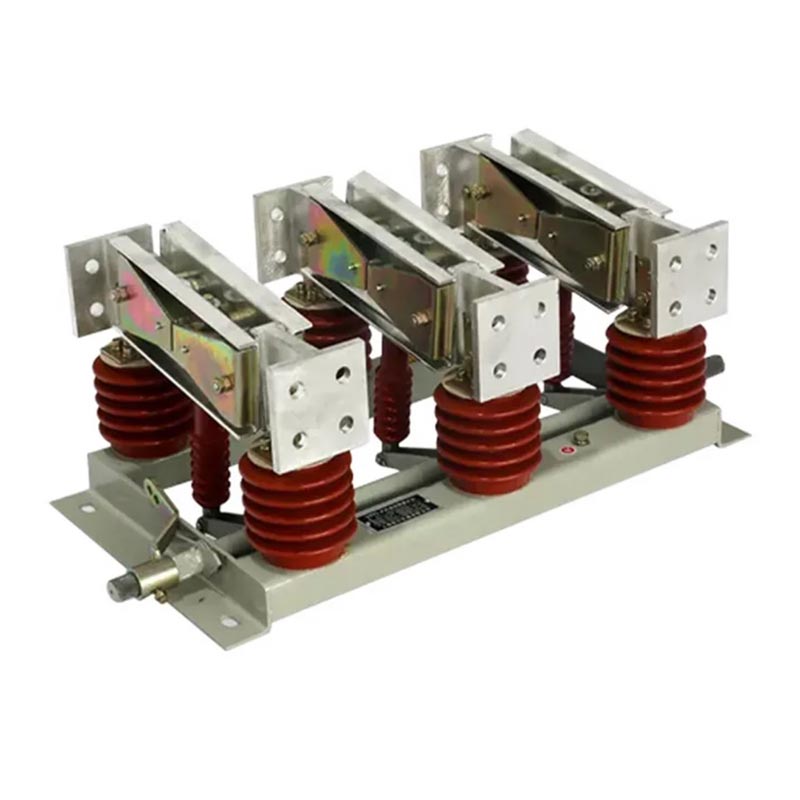

GN मालिका इनडोअर टाइप आयसोलेशन स्विच हे विशेषत: इनडोअरसाठी डिझाइन केलेले नो-लोड स्विचिंग डिव्हाइस आहे उच्च व्होल्टेज प्रणाली. हे दृश्यमान अलगाव अंतर प्रदान करून भौतिक शक्ती डिस्कनेक्शन प्राप्त करते, ते बनवते विद्युत उपकरणे आणि प्रणालींच्या सुरक्षित देखभालीसाठी आवश्यक उपकरण.
1. मॉड्यूलर डिझाइन: तीन स्वतंत्र सिंगल-पोल युनिट्सचे बनलेले, जे लवचिकपणे तीन-ध्रुवांमध्ये एकत्र केले जाऊ शकते एकात्मिक रचना, विविध स्थापना परिस्थितींना अनुकूल.
2. उच्च-वर्तमान चालकता प्रणाली: उच्च-शक्तीचे तांबे मिश्र धातु संपर्क वापरते, उत्कृष्ट चालकता प्रदान करते आणि थर्मल स्थिरता, 10,000A पर्यंतच्या प्रवाहांसह दीर्घकालीन ऑपरेशनचा सामना करण्यास सक्षम.
3. विश्वसनीय इन्सुलेशन कामगिरी: उच्च-गुणवत्तेच्या प्रदूषण-विरोधी इन्सुलेटरसह सुसज्ज, वर्ग III साठी योग्य आणि IV प्रदूषण वातावरण.
4. पर्यायी ग्राउंडिंग स्विच: काही मॉडेल ग्राउंडिंग स्विच समाकलित करतात, आयसोलेशनचे सुरक्षित ग्राउंडिंग साध्य करतात सर्किट आणि ऑपरेशनल सुरक्षा वाढवणे.
| कोड | अर्थ |
| G | डिस्कनेक्टर |
| N | घरातील प्रकार |
| □ | रचना अनुक्रमांक |
| 20 | रेट केलेले व्होल्टेज (20kV) |
| D | अर्थिंग स्विचसह |
| W | प्रदूषण विरोधी प्रकार |
| 8000 | रेट केलेले वर्तमान (8000A) |
| 80 | रेट केलेले शॉर्ट-टाइम विसस्टँड करंट (80kA) |
उच्च-व्होल्टेज विद्युत उपकरणांचे व्यावसायिक पुरवठादार म्हणून, Usune राष्ट्रीय आणि उद्योगाचे काटेकोरपणे पालन करते उत्पादन गुणवत्ता आणि सुरक्षितता सुनिश्चित करण्यासाठी मानके:
- GB 1985-2014 "हाय-व्होल्टेज एसी डिस्कनेक्टिंग स्विचेस आणि ग्राउंडिंग स्विचेस"
- GB/T 11022-2011 "उच्च व्होल्टेज स्विचगियर आणि कंट्रोलगियर मानकांसाठी सामान्य तांत्रिक आवश्यकता"
- DL/T 486-2010 "उच्च व्होल्टेज एसी डिस्कनेक्टिंग स्विचेस आणि ग्राउंडिंग स्विचेससाठी तांत्रिक क्रम परिस्थिती"
- DL/T 593-2006 "उच्च व्होल्टेज स्विचगियर आणि कंट्रोलगियरसाठी तांत्रिक आवश्यकता"
- व्होल्टेज रेटिंग: 12kV, 20kV, 35kV
- रेट केलेले वर्तमान: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- रेट केलेले शॉर्ट-टाइम विदस्टँड करंट: कमाल 80kA
- कार्यानुसार: अग्राउंड, सिंगल ग्राउंडेड, थ्रू-वॉल प्रकार

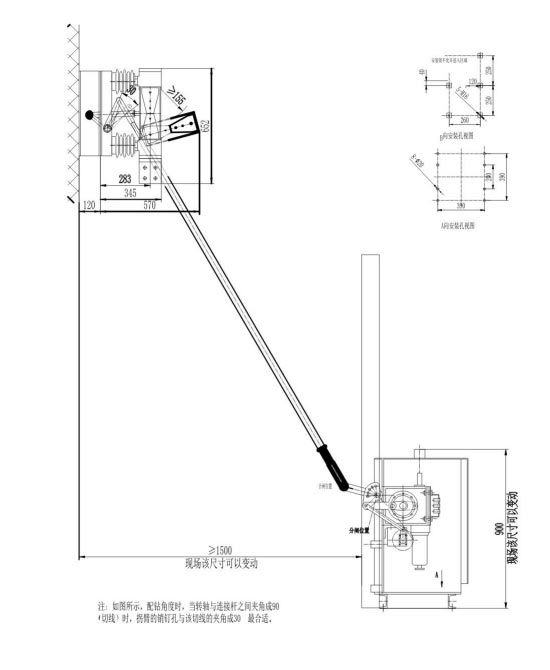

- ऑपरेशन पद्धतीनुसार: मॅन्युअल, इलेक्ट्रिक (पर्यायी)
इनडोअर प्रकार अलगाव स्विच कठोर औद्योगिक वातावरणासाठी योग्य आहे आणि व्यापक अनुकूलता आहे:
1. सभोवतालचे तापमान: -50℃ ~ +50℃
2. उंची: ≤2000m (उंची ≥2500m अनुकूलता वाढविण्यासाठी सानुकूलित केली जाऊ शकते)
3. वाऱ्याचा दाब: ≤700Pa (वाऱ्याच्या वेगाच्या समतुल्य ≤34m/s)
4. भूकंपाची तीव्रता: ≤8
5. बर्फाची जाडी: ≤20 मिमी
6. प्रदूषण पातळी: वर्ग III, IV
7. प्रतिष्ठापन वातावरण: कोणतेही ज्वलनशील किंवा स्फोटक धोके नाहीत, रासायनिक गंज नाही आणि तीव्र कंपन नाही
केस: पूर्व चीनमधील एका मोठ्या स्टील प्लांटला त्याच्या 20kV जनरेटर आउटलेट सिस्टमला उच्च-वर्तमान अलगावसह सुसज्ज करणे आवश्यक आहे उपकरणे वनस्पती वातावरण कठोर होते (उच्च धूळ, वर्ग IV प्रदूषण) आणि उच्च वर्तमान आवश्यकता होत्या (8000A), उपकरणांच्या विश्वासार्हतेवर कठोर आवश्यकता ठेवून. शेवटी, कारखान्याने उसुनची निवड केली GN□-20DW/8000-80 डिस्कनेक्टर स्विच. त्याची प्रदूषण-प्रतिरोधक रचना, इयत्ता IV साठी अनुकूलता ही मुख्य कारणे होती प्रदूषण वातावरण, जनरेटर आउटपुट लोडशी जुळणारा 8000A रेट केलेला करंट आणि इंटिग्रेटेड ग्राउंडिंग स्विच देखभाल सुरक्षा सुनिश्चित करणे. 2023 मध्ये सुरू झाल्यापासून, उपकरणे दोन वर्षांपासून स्थिरपणे कार्यरत आहेत, मासिक देखभाल दरम्यान विश्वसनीय अलगाव प्रदान करणे, इलेक्ट्रिक शॉकचा धोका दूर करणे. द प्रदूषण-प्रतिरोधक इन्सुलेटर स्पष्ट वृद्धत्व किंवा डिस्चार्ज चिन्हे दर्शवत नाहीत, लक्षणीय देखभाल कमी करतात वारंवारता आणि खर्च, हे सिद्ध करते की Usune GN मालिका डिस्कनेक्टर स्विच हेवी-ड्युटीसाठी एक आदर्श पर्याय आहे औद्योगिक ऊर्जा प्रणाली.
A1: डिस्कनेक्टर स्विच हे नो-लोड स्विचिंग डिव्हाइस आहे ज्यामध्ये चाप-विझवण्याची क्षमता नाही; ते फक्त वापरले जाते सर्किट ब्रेकरने लोड डिस्कनेक्ट केल्यानंतर सर्किट वेगळे करा. लोड स्विच विशिष्ट लोड डिस्कनेक्ट करू शकतो वर्तमान GN मालिका डिस्कनेक्टर स्विच दृश्यमान अलगाव अंतर प्रदान करते, दरम्यान संपूर्ण सुरक्षितता सुनिश्चित करते देखभाल
A2: होय. मानक मॉडेल ≤2000m उंचीसाठी योग्य आहे. उंची ≥2500m साठी, Usune इन्सुलेशन वाढवू शकते आणि स्थिर उपकरणे ऑपरेशन सुनिश्चित करण्यासाठी वापरकर्त्याच्या गरजेनुसार यांत्रिक कार्यप्रदर्शन.
A3: नियमित देखरेखीमध्ये हे समाविष्ट आहे: (1) क्रॅक आणि डिस्चार्ज मार्क्ससाठी इन्सुलेटर तपासणे; (2) संपर्क दाब चाचणी आणि तपमान (≤70℃ रेटेड करंटवर); (3) ग्राउंडिंग स्विच आणि इंटरलॉकिंग डिव्हाइसची अखंडता सत्यापित करणे; (4) ऑपरेटिंग यंत्रणा नियमितपणे वंगण घालणे. योग्य देखभाल 20-30 वर्षांच्या सेवा आयुष्याची हमी देऊ शकते.
Usune GN मालिका इनडोअर टाईप आयसोलेशन स्विच प्रगत तंत्रज्ञान, विश्वासार्ह कार्यप्रदर्शन आणि विस्तृत एकत्र करते अनुकूलता, मोठ्या उर्जा संयंत्रे, पोलाद गिरण्या आणि औद्योगिक उर्जा प्रणालींसाठी ते प्राधान्यकृत उत्पादन बनवते. म्हणून चीनच्या हाय-व्होल्टेज इलेक्ट्रिकल उद्योगातील अग्रगण्य उत्पादक, झेजियांग उसुन इलेक्ट्रिक कं, लि. त्याची व्यावसायिक R&D टीम, कडक गुणवत्ता नियंत्रण प्रणाली आणि समृद्ध प्रकल्प अनुभव, वापरकर्त्यांना प्रदान करते उच्च दर्जाची उत्पादने आणि सानुकूलित उपाय. नवीन प्रकल्प असो किंवा उपकरणे अपग्रेड असो, ते सुरक्षित प्रदान करू शकते, स्थिर, आणि कार्यक्षम उर्जा अलगाव संरक्षण.
