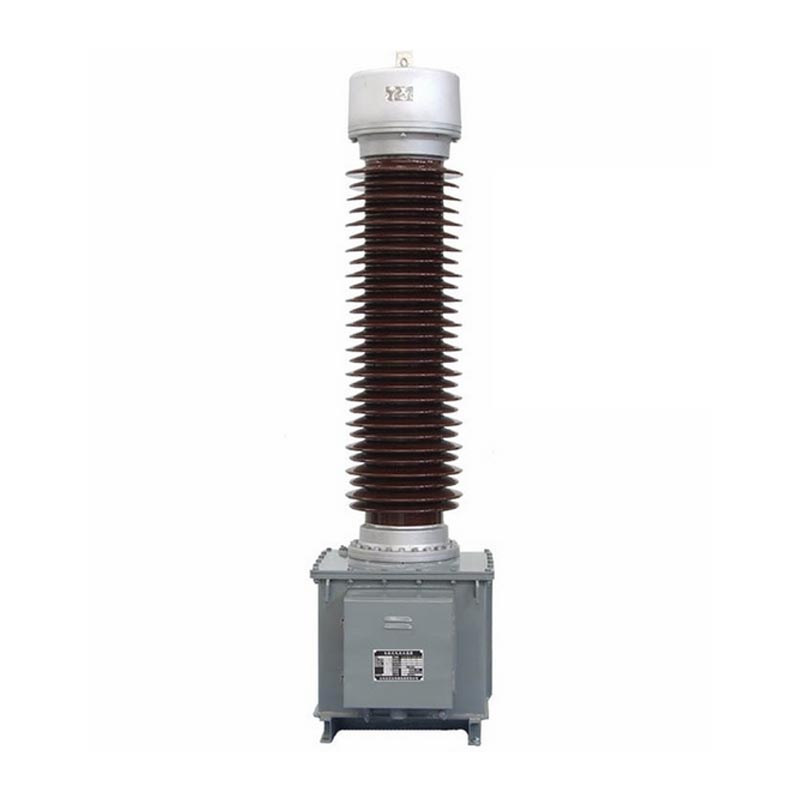

आउटडोअर करंट ट्रान्सफॉर्मर

LB6-110kV कॅपेसिटिव्ह आउटडोअर करंट ट्रान्सफॉर्मर हे झेजियांग युसेनचे कोर हाय-व्होल्टेज सपोर्टिंग उपकरण आहे इलेक्ट्रिक. विशेषत: जटिल बाह्य ऑपरेटिंग परिस्थितीसाठी डिझाइन केलेले, त्यात पूर्णपणे सीलबंद ऑइल-पेपर आहे इन्सुलेशन ऑइल-इमर्स्ड स्ट्रक्चर, रेट केलेले ऑपरेटिंग व्होल्टेज 110kV, कमाल ऑपरेटिंग व्होल्टेज 126kV, आणि आहे 50Hz/60Hz AC पॉवर ग्रिड्सशी सुसंगत, नॉन-इफेक्टिव्हली ग्राउंड केलेल्या न्यूट्रल-पॉइंटच्या ऑपरेशनल आवश्यकता पूर्ण करते प्रणाली

हे उत्पादन 0.2-क्लास आणि 0.5-क्लास मीटरिंग विंडिंगसह सुसज्ज असलेले मापन आणि संरक्षण कार्ये एकत्रित करते आणि 5P/10P संरक्षण विंडिंग. हे मालिका आणि समांतर कनेक्शन स्विचिंगसाठी दुहेरी परिवर्तन गुणोत्तरांना समर्थन देते, 2×50A–2×1000A च्या प्राथमिक वर्तमान कव्हरेजसह आणि 1A/5A च्या दुय्यम आउटपुटसह. अचूक उत्पादन वापरणे प्रतिष्ठित कारखान्यातील प्रक्रिया, उत्पादन उत्कृष्ट पर्यावरण अनुकूलतेचा अभिमान बाळगतो: मानक मॉडेल आहे 1000m पेक्षा कमी उंचीसाठी योग्य, तर GYW उच्च-उंची मॉडेल 4000m उंचीवर स्थिरपणे काम करू शकते. ते मोठ्या प्रमाणावर आहे शहरी आणि ग्रामीण सबस्टेशन, औद्योगिक आणि खाण वीज पुरवठा आणि नवीन ऊर्जा वीज निर्मिती परिस्थितींमध्ये वापरले जाते.

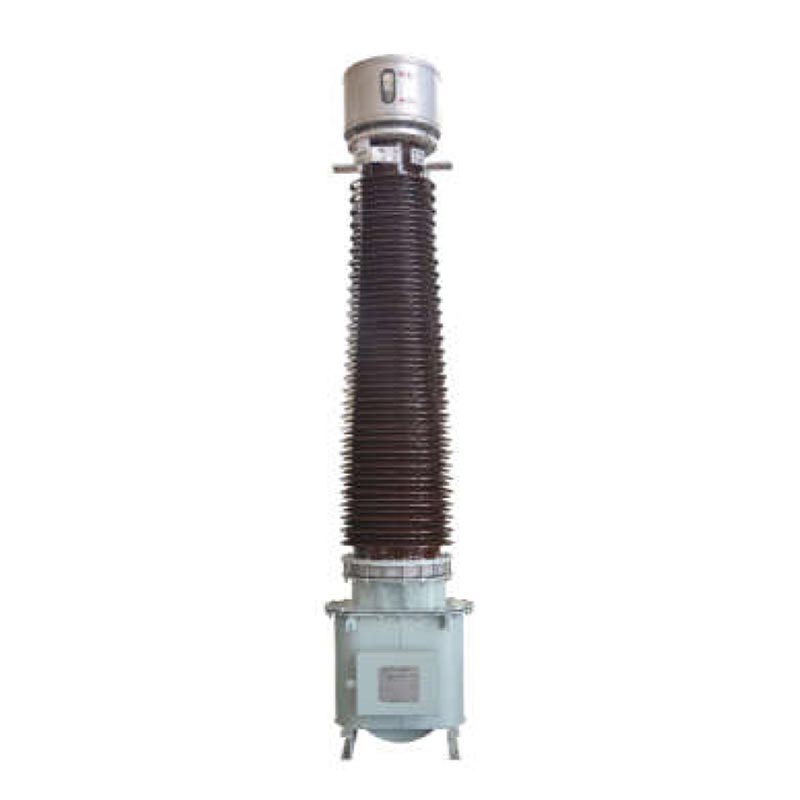

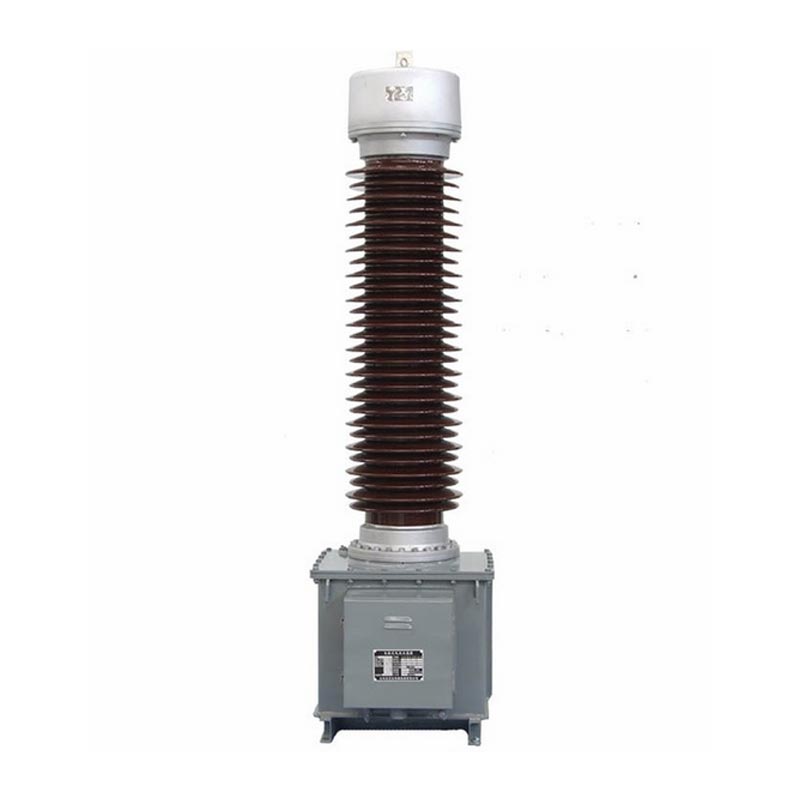

LB6-110kV कॅपेसिटिव्ह वर्तमान ट्रान्सफॉर्मर

मॉडेल स्पष्टीकरण आणि वापर अटी

1. मॉडेल पॅरामीटर स्पष्टीकरण

आउटडोअर करंट ट्रान्सफॉर्मरचा पूर्ण मॉडेल क्रमांक LB6-110kV P/P/P/0.5ab/c आहे, तीन कोरमध्ये विभागलेला आहे. व्याख्या:
- मूलभूत मॉडेल: L वर्तमान ट्रान्सफॉर्मर दर्शवितो, B संरक्षण पातळी दर्शवितो, 6 डिझाइन अनुक्रमांक दर्शवितो, 110 रेटेड व्होल्टेज पातळी दर्शविते, आणि W2 दुय्यम प्रदूषण विरोधी कॉन्फिगरेशन दर्शवते.
- प्रिसिजन कॉम्बिनेशन: बिल्ट-इन दुय्यम विंडिंगचे चार संच, एक 0.5-क्लास मीटरिंग वाइंडिंग आणि तीन पी-क्लास प्रोटेक्शन विंडिंग्स, वेगवेगळ्या मीटरिंगशी जुळवून घेण्यासाठी विविध अचूक संयोजनांना समर्थन देतात संरक्षण सुस्पष्टता आवश्यकता.
- वर्तमान गुणोत्तर: 2*a/c चिन्हांकित, दुहेरी गुणोत्तर स्विचिंगला समर्थन देते. शीर्ष तेल संरक्षक असताना प्रमाण a/c आहे बाह्य कनेक्टर मालिकेत जोडलेले आहे आणि समांतर कनेक्ट केलेले असताना 2*a/c. ऑन-साइट वायरिंग सुलभतेसाठी अनुमती देते स्विचिंग

2. मानक ऑपरेटिंग अटी

- सभोवतालचे तापमान: कमाल +40℃, किमान -25℃, दैनिक सरासरी कमाल +30℃; अल्ट्रा-कमी तापमान परिस्थिती करू शकता सानुकूलित आणि वाटाघाटी करा.
- स्थापना उंची: मानक प्रकार ≤1000m; LB6-110 GYW उच्च उंची प्रकार ≤4000m.

उत्पादनाची संरचनात्मक वैशिष्ट्ये

1.वाइंडिंग आणि इन्सुलेशन स्ट्रक्चर

प्राथमिक विंडिंग U-आकाराची रचना स्वीकारते. 2×400A आणि त्याखालील तपशील पेपर-इन्सुलेटेड फ्लॅट कॉपर वापरतात वायर, तर 2×500A–2×1000A चे स्पेसिफिकेशन डबल-लॉब्ड अर्ध-गोलाकार ॲल्युमिनियम ट्यूब वापरतात. कोर वापरतो a कॅपेसिटिव्ह ऑइल-पेपर इन्सुलेशन प्रक्रिया, उच्च-व्होल्टेज केबल पेपरसह मुख्य इन्सुलेशन गुंडाळते. अनेक स्तर कॅपेसिटर शील्डिंग एकसमान विद्युत क्षेत्र तयार करते, आतील थर उच्च व्होल्टेजशी जोडलेला असतो आणि बाहेरील लेयर ग्राउंड केलेले, लक्षणीय इन्सुलेशन सुरक्षा सुधारते. सह प्राथमिक वळण दोन विभागांमध्ये विभागले आहे चार टर्मिनल्स, सहज गुणोत्तर स्विचिंगसाठी वरच्या तेलाच्या टाकीला जोडणे.

2. सीलबंद संरक्षण डिझाइन

इन्सुलेटिंग ऑइल व्हॉल्यूममध्ये झालेल्या बदलांची आपोआप भरपाई करण्यासाठी वरच्या बाजूला मेटल विस्तारक स्थापित केला जातो तापमानातील फरक, हवा वेगळे करणे आणि आर्द्रतेमुळे तेलाचे वृद्धत्व रोखणे, त्यामुळे उपकरणांचे आयुष्य वाढते. तेल पातळीचे रिअल-टाइम निरीक्षण करण्यासाठी विस्तारक मध्ये अंगभूत तेल पातळी निरीक्षण विंडो आहे. सर्व दुय्यम टर्मिनल्स आणि प्राइमरी शील्डिंग टर्मिनल्स ऑइल टँक जंक्शन बॉक्सशी मध्यवर्ती जोडलेले आहेत, याची खात्री करून प्रमाणित वायरिंग आणि मजबूत विरोधी हस्तक्षेप क्षमता.

3. सुरक्षित स्थापना संरचना

तेलाची टाकी उच्च-गुणवत्तेच्या स्टील प्लेट्समधून वेल्डेड केली जाते, ज्यामध्ये स्थिर ठेवण्यासाठी तळाशी प्री-ड्रिल्ड लिफ्टिंग होल असतात. एकूण उचल. जंक्शन बॉक्स आणि तेलाची टाकी विश्वासार्ह असल्याची खात्री करण्यासाठी समर्पित ग्राउंडिंग बोल्टसह सुसज्ज आहेत दुय्यम वळण आणि संपूर्ण युनिटचे ग्राउंडिंग. उत्पादनामध्ये कमी पोलॅरिटी डिझाइन आहे; जेव्हा प्राथमिक वर्तमान P1 प्रवेश करतो आणि P2 बाहेर पडतो, दुय्यम प्रवाह हे S1/S2/S3 द्वारे आउटपुट आहे, उद्योग-मानक वायरिंगला अनुरूप तर्कशास्त्र आणि ऑन-साइट कमिशनिंगची सुविधा.

कोर तांत्रिक पॅरामीटर्स

1. मूलभूत इलेक्ट्रिकल पॅरामीटर्स

- रेटेड ऑपरेटिंग व्होल्टेज: 110kV; कमाल ऑपरेटिंग व्होल्टेज: 126kV
- रेटेड वारंवारता: 50/60Hz; ध्रुवीयता: वजाबाकी ध्रुवता
- रेट केलेले प्राथमिक वर्तमान: 2×50A～2×1000A (एकाधिक तपशील उपलब्ध)
- रेट केलेले दुय्यम वर्तमान: 1A, 5A
- दुय्यम आउटपुट क्षमता: 15VA～50VA (ट्रान्सफॉर्मर गुणोत्तरासाठी अनुकूल)

2. अचूकता त्रुटी मानके

- मीटरिंग क्लास (0.2/0.5): वर्तमान त्रुटी ±0.2%～±1.5%, फेज फरक 10′～90′, उच्च-परिशुद्धता ऊर्जा पूर्ण करणे मीटरिंग आवश्यकता.
- संरक्षण वर्ग (5P/10P): 5P वर्ग चालू त्रुटी ≤±1%, संमिश्र त्रुटी ≤5%; 10P वर्ग संमिश्र त्रुटी ≤10%, सिस्टम खराब झाल्यास विश्वसनीय संरक्षण ऑपरेशन.

3. व्होल्टेज आणि इन्सुलेशन पॅरामीटर्सचा सामना करा

- पॉवर फ्रिक्वेंसी विसस्टँड व्होल्टेज: प्राथमिक आणि दुय्यम सर्किट्स आणि जमिनीवर 185kV/1min; साठी 3kV/1मि दुय्यम सर्किट आणि जमिनीवर; जमिनीवर प्राथमिक ढाल साठी 5kV/1मि. बाह्य इन्सुलेशन कोरडी चाचणी: 230kV; ओले चाचणी: 185kV.
- लाइटनिंग इम्पल्स विदस्टँड व्होल्टेज: अंतर्गत इन्सुलेशन 450kV; पर्यंत GYW2 उच्च-उंची-प्रदुषण विरोधी प्रकार 560kV.
- क्रीपेज अंतर: मानक प्रकार ≥16mm/kV; ≥31mm/kV पर्यंत प्रदूषण-विरोधी प्रकार, कठोर वातावरणासाठी योग्य जसे की किनारपट्टीचे क्षेत्र, औद्योगिक प्रदूषण आणि उच्च उंची.

4. शॉर्ट सर्किट स्थिरता पॅरामीटर्स

उपकरणे उत्कृष्ट थर्मल आणि डायनॅमिक स्थिरता कार्यप्रदर्शन प्रदर्शित करतात. 300-600A वैशिष्ट्यांसाठी, द अल्पकालीन थर्मल स्थिरता प्रवाह 31.5-45kA पर्यंत पोहोचू शकतो आणि डायनॅमिक स्थिरता प्रवाह 80-115kA पर्यंत पोहोचू शकतो, तात्काळ शॉर्ट-सर्किट करंट सर्जेस सहन करण्यास आणि उपकरणांचे नुकसान टाळण्यास सक्षम.

रिअल-वर्ल्ड ॲप्लिकेशन केस

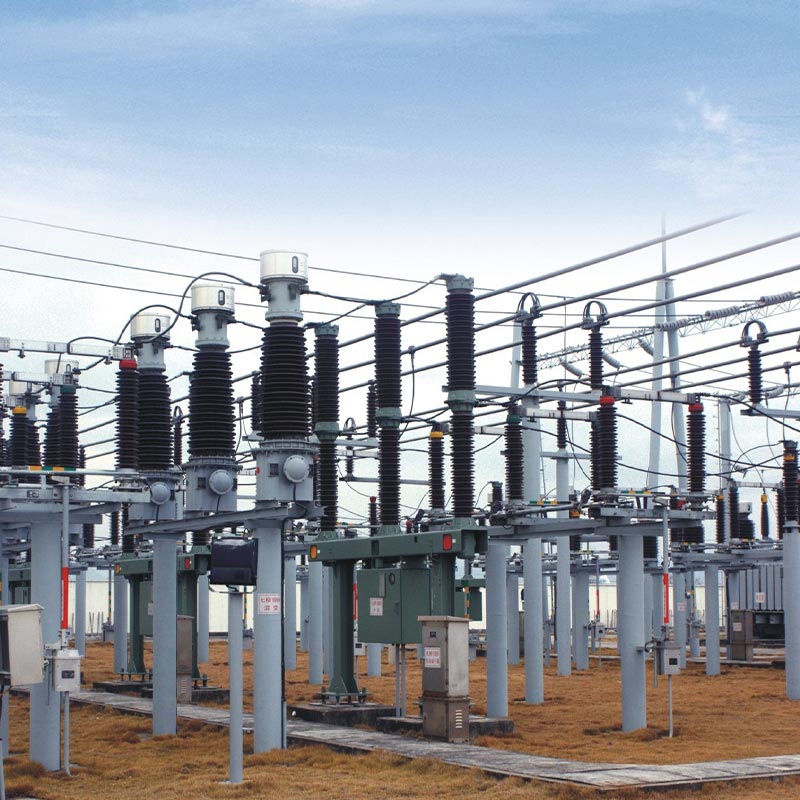

Usune LB6-110kV आउटडोअर करंट ट्रान्सफॉर्मर 110kV पॉवर ग्रिड सबस्टेशन अपग्रेडवर यशस्वीरित्या लागू करण्यात आला पूर्व चीनमधील प्रकल्प, कालबाह्य उपकरणे बदलणे आणि कमी अचूकता, खराब हवामान यासारख्या समस्या सोडवणे प्रतिकार आणि वारंवार देखभाल.

हा प्रकल्प उपनगरीय औद्योगिक उद्यानात स्थित आहे, एक क्षेत्र वर्षभर आर्द्रता आणि किंचित औद्योगिक प्रदूषण, अनेक उत्पादक कंपन्यांना वीजपुरवठा. प्रकल्पाने LB6-110kV GYW निवडले प्रदूषण-विरोधी उच्च-उंची मॉडेल (2×300/5A, 5P30/5P30/0.5S/0.2S अचूकता संयोजन). दोन वर्षांहून अधिक काळानंतर स्थिर ऑपरेशनसाठी, 0.2S/0.5S उच्च-परिशुद्धता विंडिंग्ज औद्योगिक वापरकर्त्यांसाठी अचूक मीटरिंग सुनिश्चित करतात, तर एकाधिक संरक्षण विंडिंग्स ग्रिड चढउतार आणि किरकोळ शॉर्ट-सर्किट दोषांना जलद प्रतिसाद सक्षम करतात, साध्य करतात शून्य खोट्या सहली आणि सहलीला शून्य अपयश. पूर्णपणे सीलबंद रचना प्रभावीपणे ओलावा आणि दूषित पदार्थांचा प्रतिकार करते गंज, कोणत्याही तेलाची गळती किंवा इन्सुलेशन वृद्धत्व समस्यांसह, त्यानंतरच्या देखभाल कार्यभार पेक्षा जास्त कमी करते 60%, कठोर ऑपरेटिंग परिस्थितीत उत्पादनाची स्थिरता आणि विश्वासार्हता पूर्णपणे सत्यापित करते.

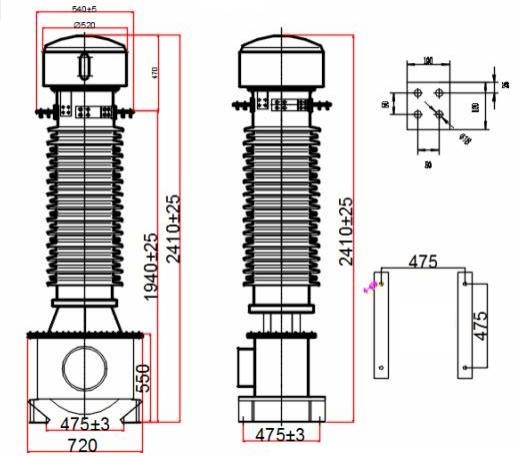

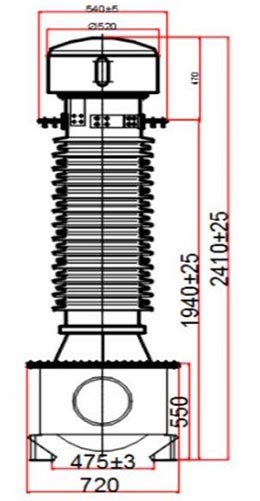

LB 6 - 110 kV देखावा आणि स्थापना परिमाणे

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: साइटवरील दुहेरी वर्तमान गुणोत्तरांमध्ये कसे स्विच करावे?

उपकरणे वेगळे करणे आवश्यक नाही. फक्त वरच्या तेलावर बाह्य कनेक्टर्सचे वायरिंग कॉन्फिगरेशन संरक्षक समायोजन आवश्यक आहे. प्राथमिक विंडिंग्सचे मालिका कनेक्शन म्हणजे बेस रेशो a/c; समांतर कनेक्शन परिणामी प्राथमिक वर्तमान गुणोत्तर 2*a/c च्या दुप्पट होते. उपकरणे डीफॉल्टनुसार समांतर पाठविली जातात; फक्त अनुसरण करा उपकरणाच्या इन्सुलेशन किंवा आयुर्मानावर परिणाम न करता द्रुत स्विचिंगसाठी वायरिंग आकृती.

Q2: विविध इन्सुलेशन आणि प्रदूषण-विरोधी मॉडेलसाठी कोणती परिस्थिती योग्य आहे?

मानक प्रकार (≥16mm/kV) 1000m पेक्षा कमी चांगले वातावरण असलेल्या मैदानी भागांसाठी योग्य आहे; डब्ल्यू प्रदूषण विरोधी प्रकार (≥20mm/kV) शहरी आणि सामान्य औद्योगिक प्रदूषण परिस्थितीसाठी योग्य आहे; GYW उच्च-उंची प्रदूषण विरोधी प्रकार (≥25mm/kV) 4000m पेक्षा कमी उंचीच्या क्षेत्रांसाठी योग्य आहे; GYW2 वर्धित प्रकार (≥31mm/kV) अत्यंत साठी डिझाइन केलेले आहे कोस्टल सॉल्ट स्प्रे, भारी औद्योगिक प्रदूषण आणि अतिउच्च उंची यासारख्या परिस्थिती, अधिक मजबूत इन्सुलेशन विरोधी वृद्धत्व कार्यक्षमता.

Q3: आउटडोअर करंट ट्रान्सफॉर्मरसाठी मुख्य देखभाल विचार काय आहेत?

प्रथम, उच्च-व्होल्टेज इंडक्शन जोखीम टाळण्यासाठी दुय्यम ओपन-सर्किट ऑपरेशन कठोरपणे प्रतिबंधित आहे. दुसरे, द सीलबंद रचना अनियंत्रितपणे वेगळे केले जाऊ नये; देखभाल-मुक्त ऑपरेशन सामान्य स्थितीत शक्य आहे परिस्थिती तिसरे, डायलेक्ट्रिक नुकसान आणि इन्सुलेशन प्रतिरोधनाची वार्षिक चाचणी केली पाहिजे आणि डेटा असणे आवश्यक आहे मुळात कारखाना मूल्यांशी सुसंगत. चौथे, तेलाची पातळी ऋतूनुसार तपासली पाहिजे, आणि पात्र आहे जेव्हा तेलाची पातळी कमी असेल तेव्हा ट्रान्सफॉर्मर तेल त्वरित जोडले पाहिजे.

उत्पादन फायदे आणि सारांश

Usune LB6 मालिका 110kV/126kV आउटडोअर करंट ट्रान्सफॉर्मर, त्याच्या प्रमाणित डिझाइनसह, स्थिर कामगिरी आणि मजबूत पर्यावरणीय अनुकूलता, पारंपारिक उपकरणांच्या वेदना बिंदूंचे निराकरण करते जसे की संवेदनशीलता ओलावा, सहज तेल वृद्धत्व आणि कमकुवत अँटी-फाउलिंग क्षमता. लवचिक गुणोत्तर आणि अचूकता संयोजन पूर्ण करू शकतात पॉवर ग्रिड मीटरिंग, रिले संरक्षण आणि औद्योगिक पॉवर मॉनिटरिंगच्या विभेदित गरजा. उच्च दर्जाचे म्हणून प्रतिष्ठित चीनी कारखान्यात उत्पादित उच्च-व्होल्टेज उपकरणे, ते अत्यंत विश्वासार्ह, किफायतशीर आणि जागतिक उर्जा प्रकल्पांसाठी कमी देखभालीचे उपाय, ते पॉवर ग्रिड कंपन्यांसाठी विश्वासार्ह पुरवठादार बनवतात आणि अभियांत्रिकी कंत्राटदार.
