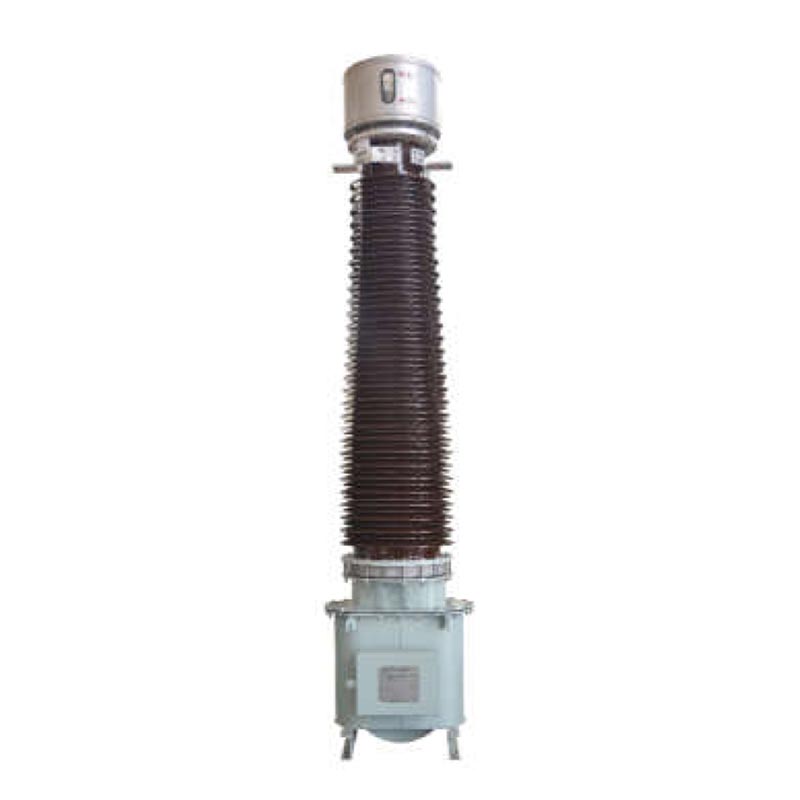

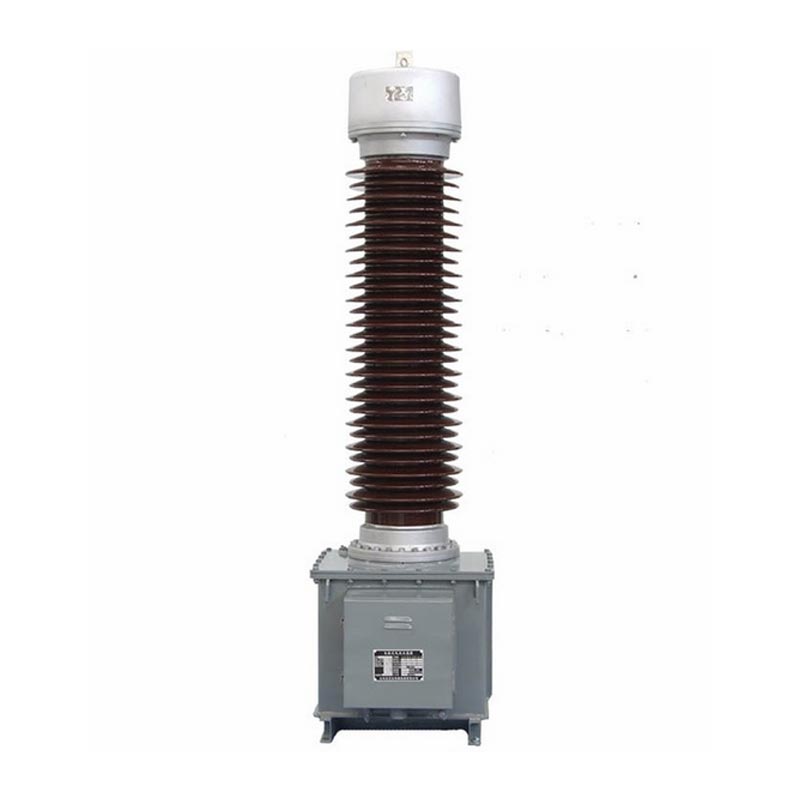

Usune LB6-110 kV करंट ट्रान्सफॉर्मर हे मध्यम-आणि उच्च-व्होल्टेज पॉवरशी जुळवून घेतलेले बाह्य उच्च-परिशुद्धता करंट सेन्सिंग डिव्हाइस आहे. ग्रिड हे मॉड्यूलर रचना आणि बहु-समूह दुय्यम वळण डिझाइन स्वीकारते. वायरिंग पद्धत द्वारे समायोजित केली जाऊ शकते शीर्ष तेल संरक्षक मध्ये बाह्य कनेक्टिंग प्लेट्स, दुहेरी वर्तमान गुणोत्तर पूर्ण करण्यासाठी लवचिक स्विचिंग सक्षम करते विविध ऑपरेटिंग परिस्थितींच्या वर्तमान शोध आणि दोष संरक्षण गरजा.
हे उत्पादन GB/T20840.2-2014 राष्ट्रीय मानक आणि IEC आंतरराष्ट्रीय इलेक्ट्रोटेक्निकल मानकांचे पालन करते. ते उत्कृष्ट मापन आणि संरक्षण प्रदान करणारे मानक, उच्च-उंची आणि प्रदूषण-प्रतिरोधक मॉडेल समाविष्ट करतात अचूकता पारंपारिक आणि कठोर बाह्य परिस्थिती दोन्हीसाठी योग्य, हे मुख्य प्रवाहात आधार देणारी उपकरणे आहे घरगुती 110kV पॉवर ट्रान्समिशन आणि वितरण प्रणाली.
संपूर्ण उत्पादन मॉडेल LB6-110kV (अचूकता संयोजन + वर्तमान गुणोत्तर) आहे, स्पष्ट आणि प्रमाणित विभागांसह
स्पष्टीकरण:
- बेसिक मॉडेल: वर्तमान ट्रान्सफॉर्मरसाठी एल, संरक्षण पातळीसह बी, डिझाइन अनुक्रमांकासाठी 6, रेटेड व्होल्टेजसाठी 110
दुय्यम प्रदूषणविरोधी डिझाइनसाठी 110kV, W2
- अचूकता क्लास कॉम्बिनेशन: P/P/P/0.5 आणि P/P/0.2 सारख्या 0.2/0.5 सह एकाधिक वाइंडिंग संयोजनांना समर्थन देते
लेव्हल मीटरिंग विंडिंग्स आणि 5P/10P लेव्हल प्रोटेक्शन विंडिंग्स, उच्च-सुस्पष्टता मीटरिंग आणि विश्वासार्ह फॉल्ट संतुलित करणे
संरक्षण
- वर्तमान गुणोत्तर तपशील: 2*a/c म्हणून चिन्हांकित, दुहेरी वर्तमान गुणोत्तर स्विचिंगला समर्थन देते, मालिका कनेक्शन a/c आहे,
समांतर कनेक्शन 2*a/c आहे, प्राथमिक प्रवाह 2×50A~2×1000A कव्हर करते, दुय्यम प्रवाह 1A/5A पूर्ण तपशील आहे
- सभोवतालचे तापमान: -25 ℃ ते +40 ℃ पर्यंत ऑपरेटिंग परिस्थितीसाठी योग्य, दररोज कमाल तापमान +30 ℃.
अल्ट्रा-कमी तापमान आवश्यकता सानुकूलित आणि वाटाघाटी केल्या जाऊ शकतात.
- उंची: उंचीसाठी योग्य मानक मॉडेल ≤1000m; उंचीसाठी योग्य GYW उच्च-उंची मॉडेल ≤4000m.
- पर्यावरणीय अनुकूलता: 16mm/KV पासून 31mm/KV पर्यंत निवडण्यायोग्य क्रीपेज अंतर, विविध परिस्थितींसाठी योग्य
पारंपारिक, किनार्यावरील गंज संरक्षण आणि उच्च-उंचीवरील अँटी-फाउलिंग अनुप्रयोगांसह.
कॅपेसिटिव्ह ऑइल-पेपर इन्सुलेशन तंत्रज्ञान वापरते, उच्च-व्होल्टेज केबल पेपर प्राथमिक विंडिंग कोअर गुंडाळते. यात बहु-स्तरीय कॅपेसिटर शील्डिंग लेयर आहे, ज्याचा आतील स्तर उच्च व्होल्टेजशी जोडलेला आहे आणि बाह्य लेयर ग्राउंड केले, परिणामी विद्युत क्षेत्राचे एकसमान वितरण आणि लक्षणीयरीत्या सुधारित इन्सुलेशन सुरक्षा समास
प्राथमिक विंडिंगमध्ये U-आकाराची रचना असते. 2×400A आणि त्याखालील मॉडेल्स कागदावर गुंडाळलेली फ्लॅट कॉपर वायर वापरतात 2×500A~2×1000A ची मॉडेल्स दुहेरी अर्धवर्तुळाकार ॲल्युमिनियम ट्यूब वापरतात, मजबूत विद्युत प्रवाह वाहून नेण्याची क्षमता प्रदान करतात. द वळण चार टर्मिनल्ससह दोन विभागांमध्ये विभागले गेले आहे, ज्यामुळे दुहेरी वर्तमान गुणोत्तरांमध्ये लवचिक स्विच होऊ शकते.
च्या विस्तार आणि आकुंचनसाठी स्वयंचलितपणे भरपाई करण्यासाठी शीर्षस्थानी मेटल विस्तार टाकी स्थापित केली आहे तापमान बदलांमुळे होणारे ट्रान्सफॉर्मर तेलाचे प्रमाण, ते अंतर्गत आणि बाह्य हवेपासून वेगळे करणे, प्रतिबंधित करणे ओलावा आणि तेल वृद्धत्व, आणि उपकरणांचे आयुष्य वाढवते.
टाकीच्या तळाशी प्री-ड्रिल्ड लिफ्टिंग होल उपकरणे उभारण्यास सुलभ करतात; एकाधिक ग्राउंडिंग बोल्ट सुनिश्चित करतात उपकरणे आणि दुय्यम विंडिंग्जचे विश्वसनीय ग्राउंडिंग; साठी जंक्शन बॉक्स समर्पित clamps सुसज्ज आहे प्रमाणित आणि सुरक्षित वायरिंग.
रेट केलेले ऑपरेटिंग व्होल्टेज 110kV, कमाल ऑपरेटिंग व्होल्टेज 126kV, रेटेड वारंवारता 50Hz, ध्रुवीयता वजाबाकी आहे.
अंतर्गत इन्सुलेशन प्राथमिक ते दुय्यम आणि ग्राउंड 185kV/1min, दुय्यम ते ग्राउंड 3kV/1min; बाह्य इन्सुलेशन कोरडी चाचणी व्होल्टेज 230kV, ओले चाचणी व्होल्टेज 185kV, उच्च-उंची-प्रदूषण विरोधी विजेचा आवेग व्होल्टेजचा सामना करतो शिखर 560kV पर्यंत पोहोचते.
0.2/0.5 ग्रेड मीटरिंग त्रुटी, किमान फेज फरक, उच्च-परिशुद्धता मीटरिंग आवश्यकता पूर्ण करणे; कमी संमिश्र 5P/10P संरक्षण पातळीसाठी त्रुटी, ग्रिड फॉल्ट करंटला जलद प्रतिसाद सक्षम करते.
थर्मल स्थिरता वर्तमान 5.3KA~45KA, डायनॅमिक स्थिरता वर्तमान 13KA~115KA, ग्रिड सहन करण्यास सक्षम शॉर्ट-सर्किट प्रभाव आणि मजबूत ऑपरेशनल स्थिरता प्रदर्शित करते.

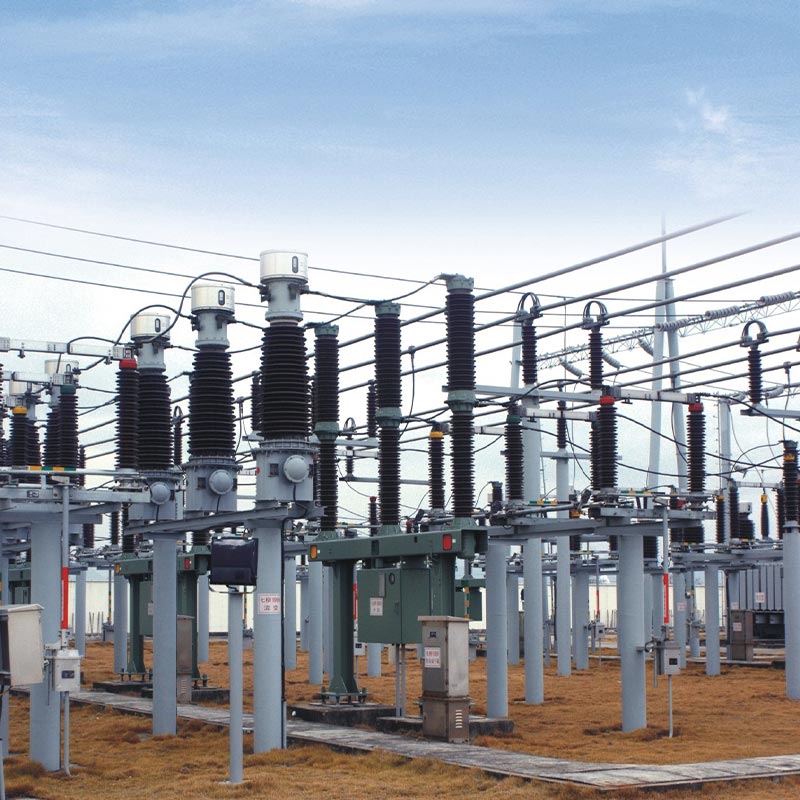

केस: झेजियांग 110kV अर्बन सबस्टेशन अपग्रेड प्रोजेक्ट
2024 मध्ये, झेजियांग जियाक्सिंग उपनगरीय 110kV सबस्टेशन अपग्रेड प्रकल्पामध्ये 32 Usune च्या मोठ्या प्रमाणात खरेदीचा समावेश होता. LB6-110kV-2×300/5 (5P30/5P30/0.5) वर्तमान ट्रान्सफॉर्मर. मोठ्या लोडसह औद्योगिक क्लस्टरमध्ये स्थित आहे चढउतार, प्रकल्पासाठी अत्यंत उच्च मीटरिंग अचूकता आणि संरक्षण संवेदनशीलता आवश्यक आहे. कार्यान्वित झाल्यानंतर, उपकरणे अचूकपणे बस चालू डेटा संकलित करू शकतात, रिअल-टाइम लोड मॉनिटरिंग आणि जलद फॉल्ट ट्रिपिंग सक्षम करते. वार्षिक ऑपरेशनल डेटा दर्शवितो की मीटरिंग त्रुटी राष्ट्रीय मानक मर्यादेपेक्षा आणि संरक्षणापेक्षा खूपच कमी आहे कृती अचूक आणि विश्वासार्ह आहेत, जुन्या उपकरणांच्या मीटरिंग चुकीचे पूर्णपणे निराकरण करतात.
स्थापनेपूर्वी, खराब झालेले पोर्सिलेन बुशिंग्ज, तेल यासारखे दोष दूर करण्यासाठी व्हिज्युअल तपासणी करणे आवश्यक आहे. लीक, आणि न जुळणारे नेमप्लेट पॅरामीटर्स; विस्तारक तेलाची पातळी सभोवतालच्या तापमानाशी जुळते याची पडताळणी करा आणि तेलाची पातळी कमी असल्यास पात्र ट्रान्सफॉर्मर तेल (विद्युत शक्ती ≥45kV) घाला.
संपूर्ण प्रक्रियेदरम्यान उपकरणे वाहतूक झुकाव कोनासह उभ्या दिशेने वाहून नेणे आणि फडकावणे आवश्यक आहे ≤15°. फडकवण्याची परवानगी फक्त तळाशी असलेल्या छिद्रांमधून आहे; पोर्सिलेन बुशिंग्ज आणि तेलावर ताण संरक्षक कठोरपणे प्रतिबंधित आहे. प्राथमिक टर्मिनल P1 वर कमाल क्षैतिज तन्य बल ≤2000N आहे, आणि P2 वर ते ≤3000N आहे; ऑपरेशनल सुरक्षितता सुनिश्चित करण्यासाठी उपकरणांचे मुख्य भाग आणि शिल्डिंग लेयर विश्वसनीयरित्या ग्राउंड केलेले असणे आवश्यक आहे.
ऑपरेशन दरम्यान, उच्च-व्होल्टेज जोखीम आणि उपकरणांचे नुकसान टाळण्यासाठी दुय्यम वळण ओपन-सर्किट केले जाऊ नये. पूर्णपणे सीलबंद संरचनेला सामान्य ऑपरेटिंग परिस्थितीत कोणतीही देखभाल आवश्यक नसते. च्या स्वच्छता तपासा पोर्सिलेन बुशिंग आणि तेल पातळी तिमाही. सील खराब झाल्यास किंवा इन्सुलेशन ओलसर असल्यास, युनिटला परत करा व्हॅक्यूम सुकविण्यासाठी आणि तेल त्वरित बदलण्यासाठी कारखाना.
110 kV करंट ट्रान्सफॉर्मर थेट सूर्यप्रकाश आणि पाऊस टाळून कोरड्या, हवेशीर वातावरणात संग्रहित करणे आवश्यक आहे. च्या तळाशी तेलाची टाकी जमिनीपासून किमान 50 मिमी वर असावी आणि स्टोरेज तापमान किमान -30 डिग्री सेल्सियस असावे. नंतर एक वर्षाचे स्टोरेज, इन्सुलेशन रेझिस्टन्स आणि डायलेक्ट्रिक लॉस गुणांक यांची वेळोवेळी चाचणी केली पाहिजे. जर द दीर्घकाळ साठविल्यानंतर पेंट सोलून काढले जाते, पुन्हा पेंटिंग त्वरित केले पाहिजे.
LB 6 - 110 kV देखावा आणि स्थापना परिमाणे
उपकरणे बदलण्याची आवश्यकता नाही. फक्त वरच्या तेलावर बाह्य कनेक्टरची वायरिंग पद्धत समायोजित करा संरक्षक: जेव्हा प्राथमिक विंडिंग्स मालिकेत जोडलेले असतात, तेव्हा बेस करंट रेशो a/c असतो; मध्ये कनेक्ट केल्यावर समांतर, ते वर्तमान गुणोत्तर 2*a/c च्या दुप्पट आहे. ऑपरेशन सोपे आहे आणि कोणत्याही विशेष उपकरणांची आवश्यकता नाही, जुळवून घेता येईल विविध लोड परिस्थितींमध्ये, प्रभावीपणे उपकरणे बदलण्याची किंमत कमी करते.
तिन्ही मॉडेल्समध्ये समान मुख्य विद्युत कार्यप्रदर्शन सामायिक केले जाते, विशिष्टनुसार तयार केलेल्या स्ट्रक्चरल ऑप्टिमायझेशनसह परिस्थिती: ① मानक मॉडेल 1000 मीटर उंचीपर्यंतच्या पारंपारिक वातावरणासाठी योग्य आहे 16 मिमी/केव्ही अंतर; ② W2 प्रदूषण विरोधी मॉडेल किनारी आणि औद्योगिकदृष्ट्या प्रदूषित क्षेत्रांसाठी योग्य आहे, 20mm/KV चे क्रीपेज अंतर आणि वर्धित गंज आणि प्रदूषण प्रतिरोधक क्षमता; ③ GYW उच्च-उंची मॉडेल आहे 4000m पर्यंत उच्च-उंचीच्या क्षेत्रासाठी योग्य, कमाल क्रिपेज अंतर 31mm/KV, आणि कमी हवा सहन करू शकते दाब आणि मजबूत अल्ट्राव्हायोलेट विकिरण वातावरण.
प्रथम, दुय्यम वळण लोड किंवा शॉर्ट-सर्किट अंतर्गत ऑपरेट करणे आवश्यक आहे; खुल्या सर्किट्सवर सक्त मनाई आहे उच्च-व्होल्टेज ब्रेकडाउन आणि वैयक्तिक इजा टाळण्यासाठी. दुसरे, जंक्शनचे विश्वसनीय ग्राउंडिंग सुनिश्चित करा बॉक्स आणि ऑइल टँकचा खालचा ग्राउंडिंग बोल्ट आणि ग्राउंडिंग वायर स्टॅटिक टाळण्यासाठी स्पेसिफिकेशन्स पूर्ण करते वीज तयार करणे. तिसरे, सामान्य ऑपरेशन दरम्यान, सीलबंद रचना आणि अनियंत्रित नमुना disassembly आहेत प्रतिबंधित स्थिर इन्सुलेशन कार्यप्रदर्शन सुनिश्चित करण्यासाठी नियमितपणे डायलेक्ट्रिक नुकसान आणि आंशिक डिस्चार्ज डेटाची चाचणी करा.
चीनमधील उच्च-व्होल्टेज उर्जा उपकरणांचे व्यावसायिक निर्माता आणि पुरवठादार म्हणून, Usune इलेक्ट्रिकच्या LB6-110 kV करंट ट्रान्सफॉर्मरचे महत्त्वपूर्ण फायदे आहेत: प्रमाणित फॅक्टरी उत्पादन, देशांतर्गत आणि आंतरराष्ट्रीय गोष्टींचे काटेकोरपणे पालन उद्योग मानके, स्थिर अचूकता आणि मजबूत पर्यावरणीय अनुकूलता सुनिश्चित करणे; आणि पूर्णपणे सीलबंद, देखभाल-मुक्त डिझाइन, त्यानंतरचे ऑपरेशन आणि देखभाल खर्च लक्षणीयरीत्या कमी करते. कंपनी प्रदान करते ए निवड आणि सानुकूलन, तांत्रिक मार्गदर्शन, ऑन-साइट स्थापना आणि विक्रीनंतरची एक-स्टॉप सेवा देखभाल प्रकल्पाच्या गरजेनुसार पॅरामीटर्स ऑप्टिमाइझ केले जाऊ शकतात, सुरक्षिततेसाठी विश्वसनीय आश्वासन प्रदान करतात आणि 110kV पॉवर ग्रिड प्रणालीचे स्थिर ऑपरेशन.
