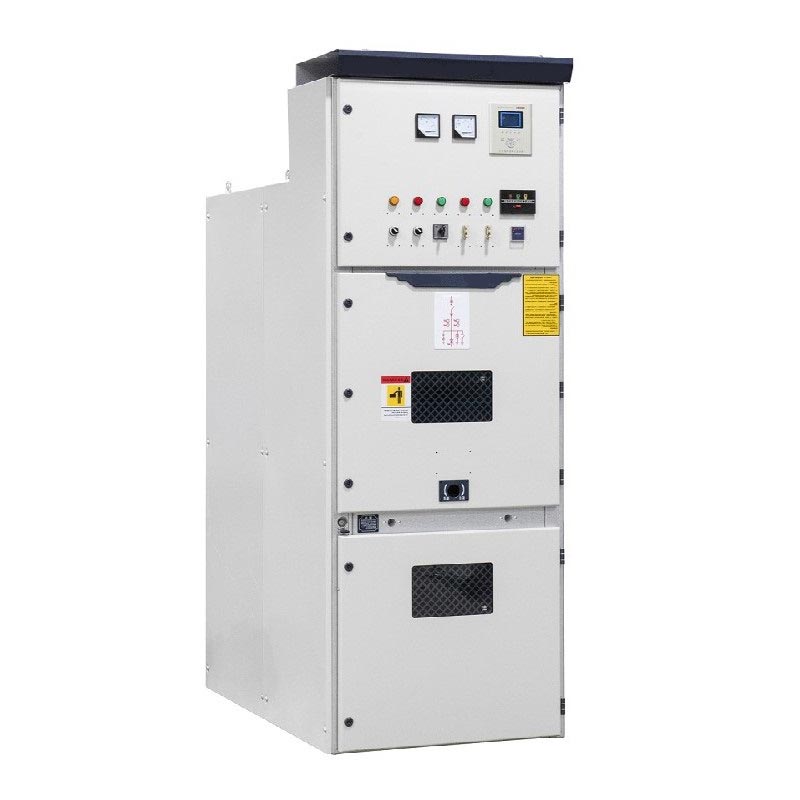

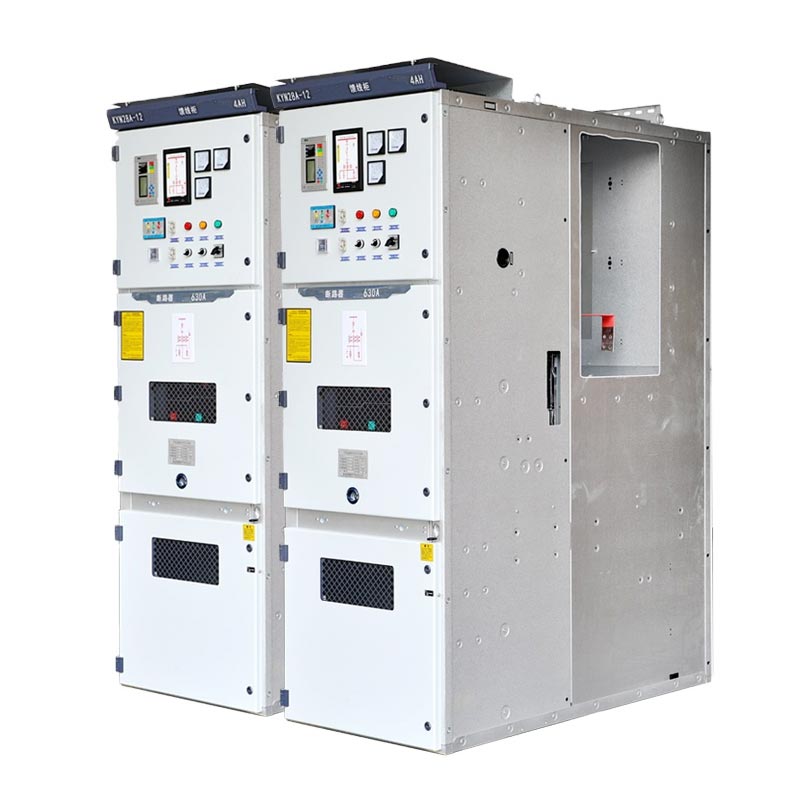

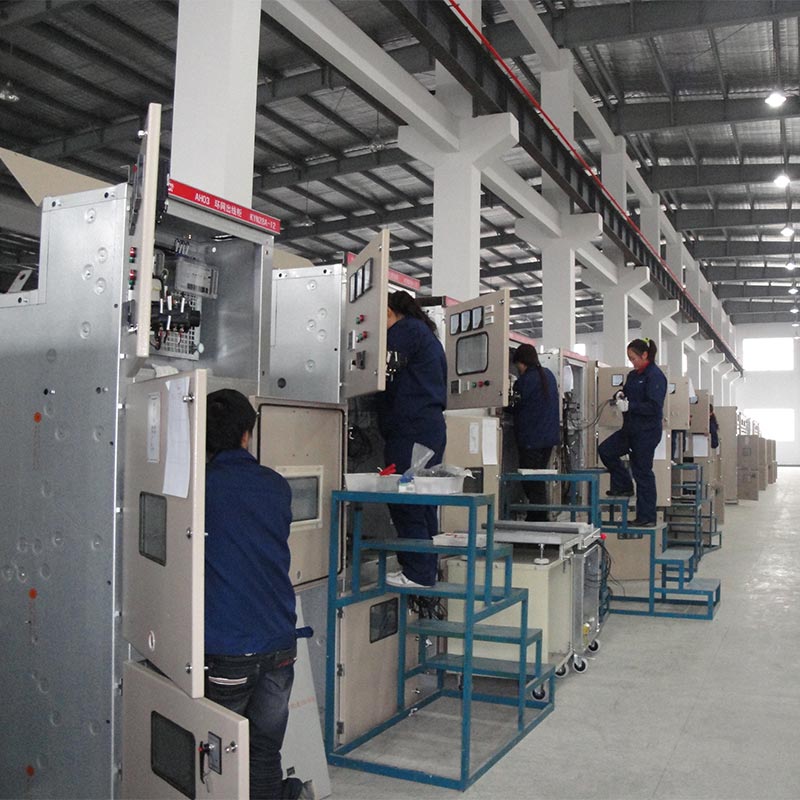

मध्यम व्होल्टेज 11kv इनडोअर Vcb पॅनेल

Usune मध्यम व्होल्टेज 11kV इनडोअर VCB पॅनेल (KYN28 मालिका) एक आर्मर्ड, काढता येण्याजोगा, धातू-बंद स्विचगियर आहे मध्यम-व्होल्टेज पॉवर ग्रिडचे सुरक्षित आणि कार्यक्षम रिसेप्शन, वितरण, नियंत्रण आणि संरक्षण यासाठी डिझाइन केलेले. ते हे पॉवर सिस्टीममधील एक कोर वितरण युनिट आहे, जे सामान्य आणि फॉल्ट दोन्ही अंतर्गत स्थिर प्रणालीचे कार्य सुनिश्चित करते परिस्थिती

- लागू प्रणाली: 3.6～12kV / 24kV थ्री-फेज AC 50/60Hz
- मानके: IEC 62271-200, GB 3906, DL/T 404
- कोर स्ट्रक्चर: आर्मर्ड मेटल एन्क्लोजर, काढता येण्याजोग्या ट्रॉलीची रचना
- संरक्षण रेटिंग: कॅबिनेट IP4X, अंतर्गत IP2X

कमी व्होल्टेज स्विचगियर

मध्यम व्होल्टेज स्विचगियर

मॉडेल आणि तांत्रिक मापदंड

1. मॉडेल मालिका

2. मुख्य तांत्रिक मापदंड

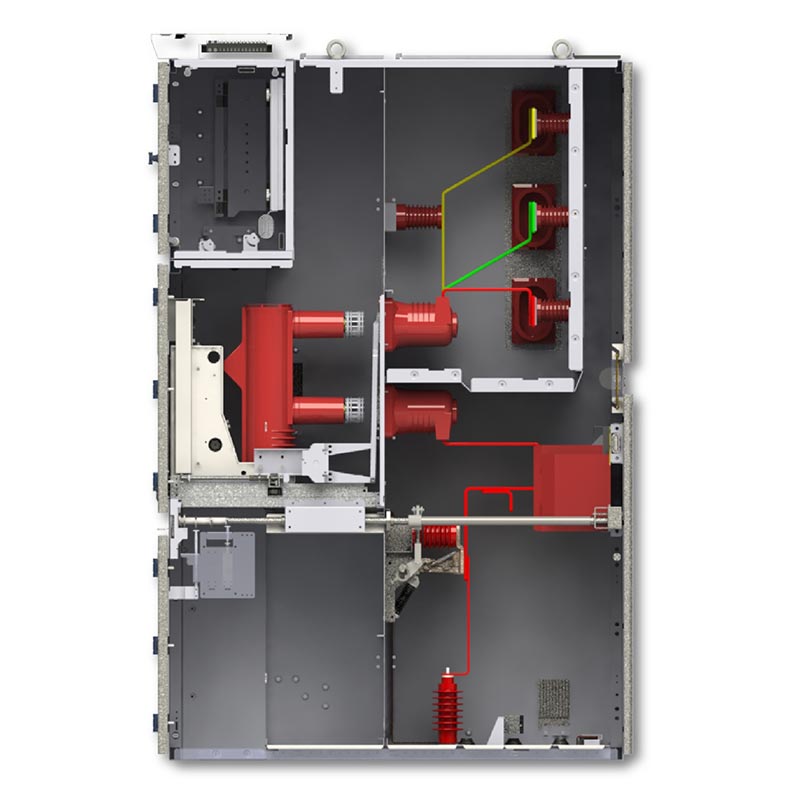

रचना आणि कंपार्टमेंट डिझाइन

मध्यम व्होल्टेज 11kV इनडोअर Vcb पॅनेल पाच स्वतंत्र ग्राउंडेड मेटल कंपार्टमेंट वेगळे करण्यासाठी स्टील प्लेट्स वापरते, फॉल्ट आर्क्सचा प्रसार प्रभावीपणे रोखणे आणि वैयक्तिक सुरक्षा सुनिश्चित करणे:

1. सर्किट ब्रेकर कंपार्टमेंट: अंगभूत काढता येण्याजोग्या व्हॅक्यूम सर्किट ब्रेकर ट्रॉली (VS1/ZN63A, VD4, इ.), सुसज्ज यांत्रिक इंटरलॉकिंगसह, ट्रॉलीला कार्यरत, चाचणी आणि डिस्कनेक्ट केलेल्या पोझिशन्स दरम्यान स्विच करण्याची परवानगी देते.

2. बसबार कंपार्टमेंट: मुख्य बसबार आणि शाखा बसबार असतात, इतर डब्यांपासून पूर्णपणे वेगळ्या असतात दोष प्रसार प्रतिबंधित.

3. केबल कंपार्टमेंट: वर्तमान ट्रान्सफॉर्मर (CT), व्होल्टेज ट्रान्सफॉर्मर (PTs), ग्राउंडिंग स्विचेससह सुसज्ज, केबल टर्मिनल्स, आणि केबल कनेक्शन आणि संरक्षणासाठी लाट अटक करणारे.

4. कंट्रोल इन्स्ट्रुमेंट कंपार्टमेंट: घरे संरक्षणात्मक रिले, उपकरणे, नियंत्रण स्विचेस, इंडिकेटर लाइट्स आणि देखरेख आणि ऑपरेशनसाठी दुय्यम सर्किट.

5. प्रेशर रिलीफ चॅनल: चाप दाब आणि वायू सुरक्षितपणे सोडण्यासाठी शीर्षस्थानी एक दबाव आराम उपकरण वैशिष्ट्यीकृत करते अंतर्गत दोषांचे प्रकरण, कॅबिनेट आणि कर्मचाऱ्यांच्या इजा टाळण्यासाठी.

मुख्य वैशिष्ट्ये आणि फायदे

1. काढता येण्याजोग्या हँडकार्ट डिझाइन: मध्यम व्होल्टेज 11kV इनडोअर व्हीसीबी पॅनेल हँडकार्ट पूर्णपणे बदलण्यायोग्य आहे, परवानगी देते पूर्ण बसबार आउटेजची आवश्यकता नसताना जलद तपासणी आणि बदलीसाठी, लक्षणीयरीत्या डाउनटाइम कमी करणे.
2. सर्वसमावेशक पाच-प्रतिबंध यांत्रिक इंटरलॉकिंग:
- सर्किट ब्रेकर्सचे अपघाती उघडणे आणि बंद होणे प्रतिबंधित करते
- लोड अंतर्गत सर्किट ब्रेकर ट्रॉली ढकलणे किंवा ओढणे प्रतिबंधित करते
- ऊर्जावान असताना ग्राउंडिंग स्विचचे अपघाती बंद होण्यापासून प्रतिबंधित करते
- ग्राउंडिंग स्विच बंद स्थितीत असताना ते सक्रिय होण्यास प्रतिबंध करते
- ऊर्जावान कंपार्टमेंटमध्ये अपघाती प्रवेश प्रतिबंधित करते

3. पूर्णपणे बंद केलेले स्वतंत्र कप्पे: धातूचे विभाजन कार्यशील क्षेत्रे वेगळे करतात, चाप प्रभावीपणे दाबतात प्रसार आणि परस्पर हस्तक्षेप.

4. फ्रंट ऑपरेशन आणि मेंटेनन्स: कॅबिनेटच्या समोरून सर्व ऑपरेशन्स आणि मेंटेनन्स पूर्ण करता येतात, प्रतिष्ठापन जागा बचत.

5. उच्च विश्वसनीयता आणि उच्च सुरक्षितता: उच्च इन्सुलेशन पातळीसह आंतरराष्ट्रीय मुख्य प्रवाहातील मानकांची पूर्तता करते आणि मजबूत दोष प्रतिकार.

6. मॉड्यूलर डिझाइन: इनकमिंग लाइन कॅबिनेट, आउटगोइंग लाइन कॅबिनेट, मीटरिंग कॅबिनेट म्हणून लवचिकपणे कॉन्फिगर केले जाऊ शकते. बसबार विभाग कॅबिनेट, इ.

मुख्य अनुप्रयोग परिस्थिती

1. इनकमिंग लाइन कॅबिनेट (पॉवर ग्रिड रिसेप्शन)

2. आउटगोइंग लाइन कॅबिनेट (लोड, मोटर्स आणि ट्रान्सफॉर्मर्ससाठी वीज वितरण)

3. मोटर कंट्रोल कॅबिनेट (मोटार स्टार्ट-अप, थांबवणे आणि संरक्षण)

4. ट्रान्सफॉर्मर फीडर कॅबिनेट (वितरण ट्रान्सफॉर्मर संरक्षण)

5. बसबार सेक्शनिंग कॅबिनेट (बसबार सेक्शनिंग आणि ऑटोमॅटिक ट्रान्सफर स्विचिंग)

वास्तविक अर्ज प्रकरणे

प्रकरण 1: जिआंगसू प्रांतातील एक मोठे पेट्रोकेमिकल इंडस्ट्रियल पार्क

प्रकल्प आव्हाने: पेट्रोकेमिकल प्लांटला वीज पुरवठ्याची सातत्य, सुरक्षितता आणि यासाठी अत्यंत उच्च आवश्यकता आहेत. दोष सहिष्णुता, दीर्घकालीन स्थिर ऑपरेशन आवश्यक आहे.
ऊत्तराची: 36 Usune KYN28A-12 व्हॅक्यूम सर्किट ब्रेकर कॅबिनेट इनकमिंग आणि आउटगोइंग लाईन्ससाठी वापरली गेली आणि मोठे मोटर नियंत्रण.
ऑपरेटिंग परिणाम: 8 वर्षांपेक्षा जास्त काळ सतत आणि स्थिर ऑपरेशन मोठ्या दोषांशिवाय, प्रभावीपणे साध्य करणे ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण, निर्बाध उत्पादन सुनिश्चित करणे.

प्रकरण २: झेजियांग प्रांतातील एक व्यावसायिक संकुल

प्रकल्प आव्हाने: उंच इमारतीच्या वीज वितरण कक्षामध्ये मर्यादित जागा, कॉम्पॅक्ट, सुरक्षित आणि आवश्यक देखभाल करण्यास सोपे उपकरणे.
ऊत्तराची: 22 Usune KYN28A-12 स्विचगियर युनिट्स समोरच्या-ॲक्सेसिबल स्ट्रक्चरसह कॉन्फिगर करा.
ऑपरेटिंग परिणाम: उच्च जागेचा वापर, सोयीस्कर देखभाल आणि गंभीर भारांसाठी विश्वसनीय संरक्षण इमारत प्रकाश, वातानुकूलन आणि अग्निसुरक्षा म्हणून.

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: KYN28A-12 आणि KYN28-24 मध्ये काय फरक आहे?

A: मुख्य फरक म्हणजे रेट केलेली व्होल्टेज पातळी: KYN28A-12 12kV (10kV वर्ग) प्रणालींसाठी योग्य आहे, तर KYN28-24 24kV (20kV वर्ग) प्रणालींसाठी योग्य आहे. दोन्ही त्यांच्या संबंधित व्होल्टेज पातळीनुसार डिझाइन केलेले आहेत इन्सुलेशन अंतर, इन्सुलेशन घटक निवड आणि अंतर्गत घटक रेटेड पॅरामीटर्सच्या बाबतीत.

Q2: Usune हे व्हॅक्यूम सर्किट ब्रेकर कॅबिनेट निर्यात प्रकल्पांसाठी सानुकूलित करू शकते का?

उ: होय. एक व्यावसायिक निर्माता म्हणून, Usune प्रकल्पाच्या आवश्यकता पूर्ण करण्यासाठी पॅरामीटर्स समायोजित करू शकतात IEC आणि ANSI सारखी विविध प्रादेशिक मानके, आणि सर्किट ब्रेकर मॉडेल्स, संरक्षणात्मक रिले आणि सानुकूलित करू शकतात. परिमाणे

Q3: मध्यम व्होल्टेज 11kV इनडोअर Vcb पॅनेलचे सेवा जीवन आणि देखभाल चक्र काय आहे?

उ: सामान्य देखरेखीच्या परिस्थितीत, डिझाइन केलेले सेवा आयुष्य 20-30 वर्षे आहे. मुख्यतः नियमित देखभाल इन्सुलेशन चाचणी, सर्किट ब्रेकर वैशिष्ट्यपूर्ण तपासणी आणि रिले कॅलिब्रेशन यांचा समावेश आहे. काढता येणारी ट्रॉली संरचना जलद बदलण्याची परवानगी देते, लक्षणीय देखभाल डाउनटाइम कमी करते.
