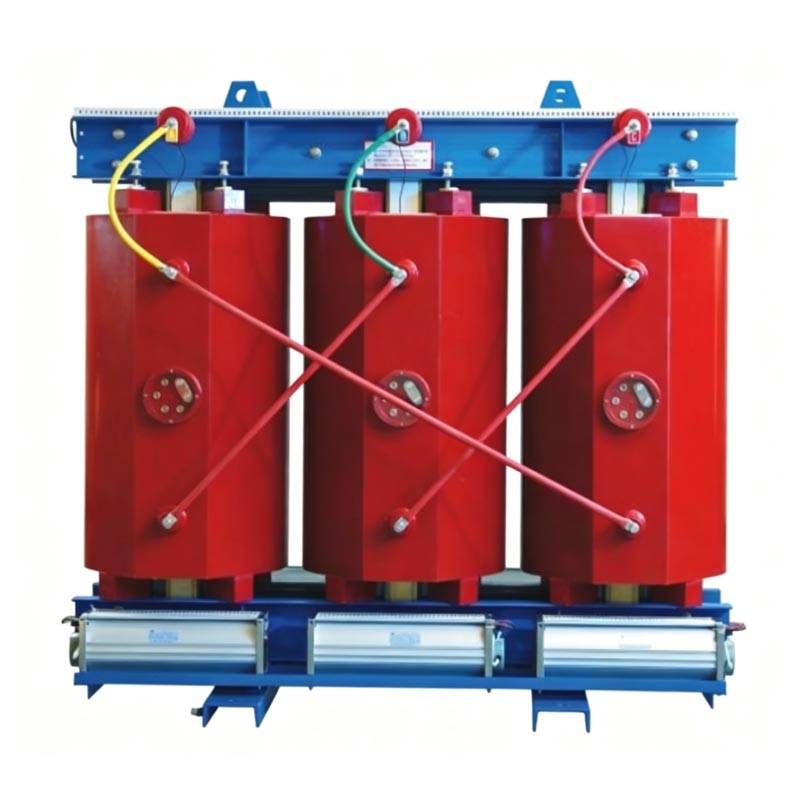

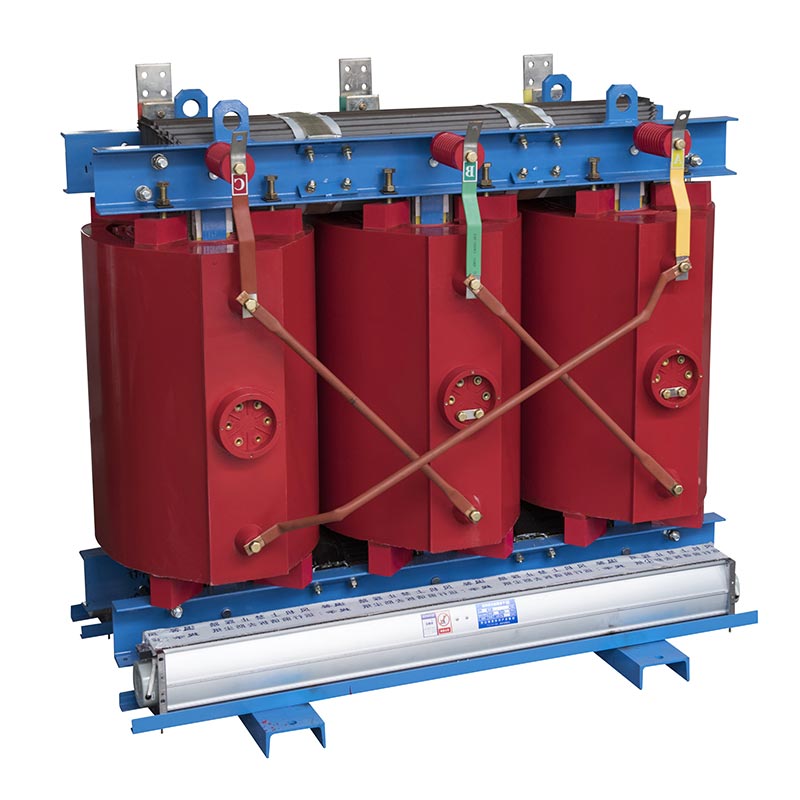

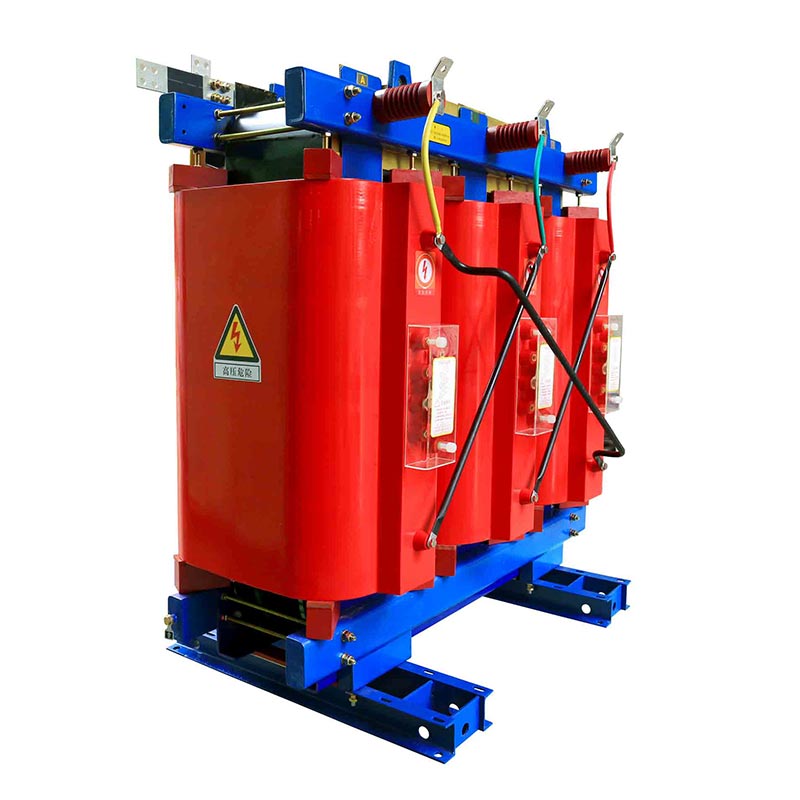

Usune Electric चे 13.8kV 250kVA ड्राय टाईप डिस्ट्रिब्युशन ट्रान्सफॉर्मर हे तेल-मुक्त वीज वितरण युनिट आहे. त्याचे वारे व्हॅक्यूम-कास्ट इपॉक्सी राळ रचना वैशिष्ट्यीकृत आहे, इन्सुलेशन आणि उष्णता नष्ट करण्यासाठी हवेवर अवलंबून आहे, ज्यामुळे पूर्णपणे तेल-बुडवलेल्या ट्रान्सफॉर्मरशी संबंधित सुरक्षितता धोके दूर करणे—जसे की तेल गळती, आग आणि स्फोट.
घरातील वीज वितरण प्रकल्पांसाठी एक विश्वासार्ह जागतिक पुरवठादार म्हणून, Usune ने कोर आणि वाइंडिंग ऑप्टिमाइझ केले आहे. कमी नुकसान, कमी आवाज आणि कमी आंशिक डिस्चार्ज साध्य करण्यासाठी संरचना. युनिट उच्च आर्द्रता सहन करण्यासाठी डिझाइन केलेले आहे, धूळ, आणि बंद भूमिगत ऑपरेटिंग वातावरण. याला तेल प्रतिबंधक खड्डे किंवा आग-रेट केलेले अलगाव आवश्यक नाही खोल्या, स्थिर, दीर्घकालीन व्होल्टेज परिवर्तनासाठी सुरक्षित, पर्यावरणास अनुकूल समाधान ऑफर करतात. च्या क्षमतेच्या श्रेणीसह 30-2500kVA, उत्पादन जागतिक व्यावसायिक, वैद्यकीय, रेल्वे संक्रमणासाठी वीज पुरवठा प्रणालीशी सुसंगत आहे. औद्योगिक सुविधा.
13.8kV 250kVA ड्राय टाईप डिस्ट्रिब्युशन ट्रान्सफॉर्मर व्यावसायिक संकुल, कार्यालयीन इमारती, रुग्णालये, शैक्षणिक संस्था, उत्पादन प्रकल्प, भुयारी मार्ग उपकेंद्रे आणि आवश्यक असलेले कोणतेही घरातील वीज वितरण स्थान उच्च अग्निसुरक्षा मानके.
विंडिंग्स उच्च-तापमान प्रतिरोधक इन्सुलेशन सामग्री वापरतात आणि युनिटमध्ये कोणतेही इन्सुलेट तेल नसते. ते ओव्हरलोड फॉल्ट्स दरम्यान आग लागणार नाही, स्फोट होणार नाही किंवा द्रव गळणार नाही, अतिरिक्त फायर-रेटची आवश्यकता दूर करेल अलगाव खोल्या.
तेल दूषित होण्याचा धोका नाही आणि सामान्य ऑपरेशन किंवा फॉल्ट दरम्यान कोणतेही हानिकारक वायू सोडले जात नाहीत परिस्थिती पर्यावरणीय मानकांची पूर्तता करून ते तेल उपचार सुविधांशिवाय थेट घरामध्ये स्थापित केले जाऊ शकते हिरव्या इमारती आणि वैद्यकीय सुविधांसाठी.
ऑप्टिमाइझ केलेल्या कोर आणि वाइंडिंग स्ट्रक्चर्समुळे कमी ऑपरेशनल कंपन आणि आवाज येतो. आंशिक उत्कृष्ट नियंत्रण डिस्चार्ज पातळी इन्सुलेशन वृद्धत्व कमी करते आणि युनिटचे एकूण सेवा आयुष्य वाढवते.
लोह कोर उच्च-दर्जाच्या सिलिकॉन स्टील शीट्सचा वापर करते, परिणामी कमी नो-लोड आणि लोडचे नुकसान होते; दीर्घकालीन ऑपरेशनमुळे इमारती आणि कारखान्यांच्या वीज खर्चात लक्षणीय घट होते.
एअर-इन्सुलेटेड, एअर-कूल्ड स्ट्रक्चर असलेले, ते नियतकालिक इन्सुलेशन तेल बदलण्याची गरज दूर करते किंवा चाचणी फक्त साधे नियमित डस्टिंग आवश्यक आहे, ऑपरेशनसाठी श्रम आणि साहित्य खर्चात मोठ्या प्रमाणात कपात करणे आणि देखभाल
-20°C ते +40°C, उंची ≤1000m, आणि सापेक्ष आर्द्रता ≤95% (नॉन-कंडेन्सिंग) सभोवतालच्या तापमानासाठी योग्य. ओलावा- आणि धूळ-प्रतिरोधक, ते भूमिगत जागा आणि दमट किनारी कारखाना वातावरणासाठी आदर्श बनवते.
समान क्षमतेसाठी लहान व्हॉल्यूम आणि हलके वजन; वीज वितरण कक्षात कमीत कमी जागा व्यापते, वाहतूक आणि उभारणी सुलभ करते आणि ऑन-साइट सिव्हिल इंजिनीअरिंग कामाची व्याप्ती कमी करते.
Usune 13.8kV 250kVA ड्राय प्रकार वितरण ट्रान्सफॉर्मर इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या तत्त्वावर आधारित चालतो:
1. अल्टरनेटिंग करंट (एसी) उच्च-व्होल्टेज प्राथमिक विंडिंगमध्ये दिले जाते, जे आतमध्ये पर्यायी चुंबकीय प्रवाह निर्माण करते
लोह कोर;
2. वैकल्पिक चुंबकीय प्रवाह दुय्यम विंडिंगमधून जातो, कमी-व्होल्टेजमध्ये इलेक्ट्रोमोटिव्ह बल प्रवृत्त करतो
इलेक्ट्रोमॅग्नेटिक इंडक्शनद्वारे कॉइल;
3. 13.8kV आणि 0.4kV मधील व्होल्टेज ट्रान्सफॉर्मेशन प्राथमिक आणि दरम्यानच्या वळण गुणोत्तराच्या आधारे साध्य केले जाते.
दुय्यम विंडिंग, पॉवर ट्रान्समिशन सक्षम करणे.
तेल-बुडवलेल्या ट्रान्सफॉर्मरमधील महत्त्वाचा फरक: इन्सुलेशन आणि उष्णता नष्ट करण्यासाठी हवा हे एकमेव माध्यम आहे. windings आणि लोखंडी कोर; कोणतेही द्रव इन्सुलेट तेल नाही. हे उष्णतेच्या विसर्जनासाठी नैसर्गिक हवेच्या कूलिंगवर अवलंबून असते (जबरदस्त-भाराच्या स्थितीसाठी सक्तीने हवेतील पंखे उपलब्ध आहेत), सुरक्षित आणि स्थिर उर्जा रूपांतरण सुनिश्चित करणे.
| आयटम | मानक तांत्रिक पॅरामीटर |
| रेटेड क्षमता श्रेणी | 30～2500 kVA (या उत्पादनासाठी सानुकूलित 250kVA मॉडेल) |
| उच्च व्होल्टेज रेट | 10kV / 10.5kV / 13.8kV |
| कमी व्होल्टेज रेट | 0.4kV |
| रेट केलेली वारंवारता | जागतिक बाजारपेठेसाठी 50Hz / 60Hz ड्युअल पर्यायी |
| वेक्टर गट | Dyn11 |
| प्रतिबाधा व्होल्टेज | 4%~6%, मानक कॉन्फिगरेशन 6% |
| आयटम | मानक तांत्रिक पॅरामीटर |
| ऑपरेटिंग सभोवतालचे तापमान | -20℃ ~ +40℃ |
| कमाल लागू उंची | ≤1000मी |
| परवानगीयोग्य सापेक्ष आर्द्रता | ≤95%, पृष्ठभागावर कोणतेही संक्षेपण नाही |
| अनिवार्य स्थापना अट | घरातील वातावरण |
भूमिगत वितरण खोली कठोर अग्निसुरक्षा आवश्यकतांसह बंद आणि दमट होती; प्रकल्प निवडला Usune 250kVA ड्राय-टाइप ट्रान्सफॉर्मर. ते तेल गळती किंवा अर्धवट न होता तीन वर्षे सतत कार्यरत आहे डिस्चार्ज अलार्म, तेलाने भरलेल्या ट्रान्सफॉर्मरशी संबंधित भूमिगत आगीचा धोका दूर करणे आणि कमी करणे नियमित देखभाल वर्कलोड 90% ने.
उपकरणे ऑपरेटिंग रूम्स, ICUs आणि वैद्यकीय इमेजिंग सिस्टमला सामर्थ्य देतात. त्याची ऑइल-फ्री डिझाईन आगीचे धोके दूर करते वैद्यकीय क्षेत्रात; कमी-आवाज ऑपरेशनमुळे रुग्णाला आराम मिळतो, तर देखभाल-मुक्त डिझाइन कमी करते रुग्णालयाच्या विद्युत देखभाल कर्मचाऱ्यांसाठी कामाचा ताण.
उच्च धूळ असलेल्या वातावरणात कार्यशाळा 24 तास पूर्ण लोडवर चालते, एकाधिक Usune 250kVA वापरते स्वयंचलित उत्पादन ओळींना समर्थन देण्यासाठी ट्रान्सफॉर्मर. कमी-तोटा कोर विजेचा खर्च कमी करतात, कॉम्पॅक्ट फूटप्रिंट पॉवर डिस्ट्रीब्युशन रूममध्ये जागा वाचवते आणि डस्ट-प्रूफ इन्सुलेशन अचूकतेसाठी स्थिर वीज पुरवठा सुनिश्चित करते उपकरणे
A: मानक मॉडेल्स केवळ इनडोअर इंस्टॉलेशनसाठी डिझाइन केलेले आहेत. तथापि, बाहेरची स्थापना आवश्यक असल्यास, Usune सुरक्षित आउटडोअर ऑपरेशन सुनिश्चित करण्यासाठी IP54-रेट केलेल्या आउटडोअर एन्क्लोजरसह सानुकूलित उपाय ऑफर करते.
A: Usune windings मध्ये व्हॅक्यूम-कास्ट इपॉक्सी रेझिन असते, जे घन इन्सुलेशन प्रदान करते. यामुळे आंशिक स्त्राव होतो ओपन-वाइंडिंग ड्राय-टाइप ट्रान्सफॉर्मर, तसेच वर्धित आर्द्रता आणि धूळ यांच्यापेक्षा कितीतरी श्रेष्ठ मेट्रिक्स प्रतिकार, त्यांना भूमिगत सुविधा, रुग्णालये आणि उच्च आर्द्रता यासारख्या कठोर वातावरणासाठी आदर्श बनवते क्षेत्रे
उ: होय. Usune व्होल्टेज सामावून घेण्यासाठी उच्च-व्होल्टेज बाजूला सानुकूलित ऑफ-सर्किट टॅप चेंजर्सला समर्थन देते विविध राष्ट्रीय ग्रीडमधील चढउतार; युनिट्स 50Hz आणि 60Hz फ्रिक्वेन्सी आणि पूर्ण शक्तीशी सुसंगत आहेत संपूर्ण आशिया, अमेरिका आणि युरोपमध्ये पुरवठा मानके.
