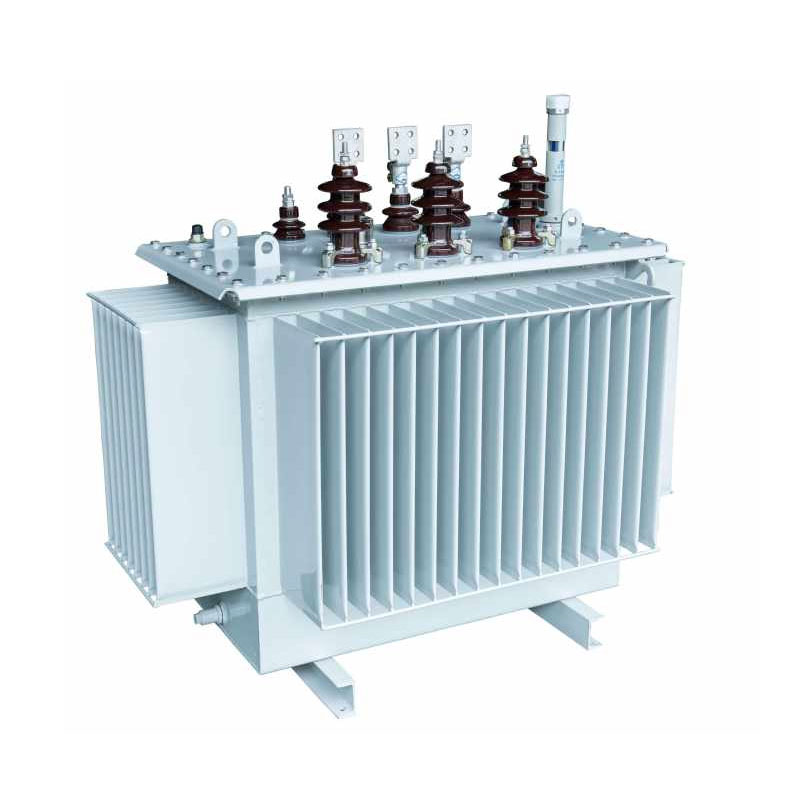

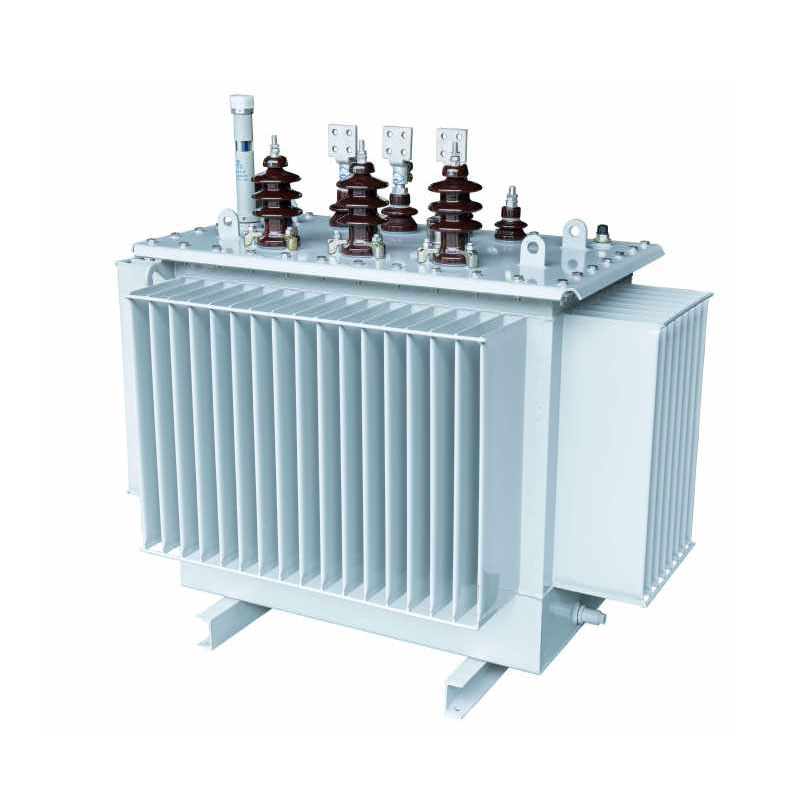

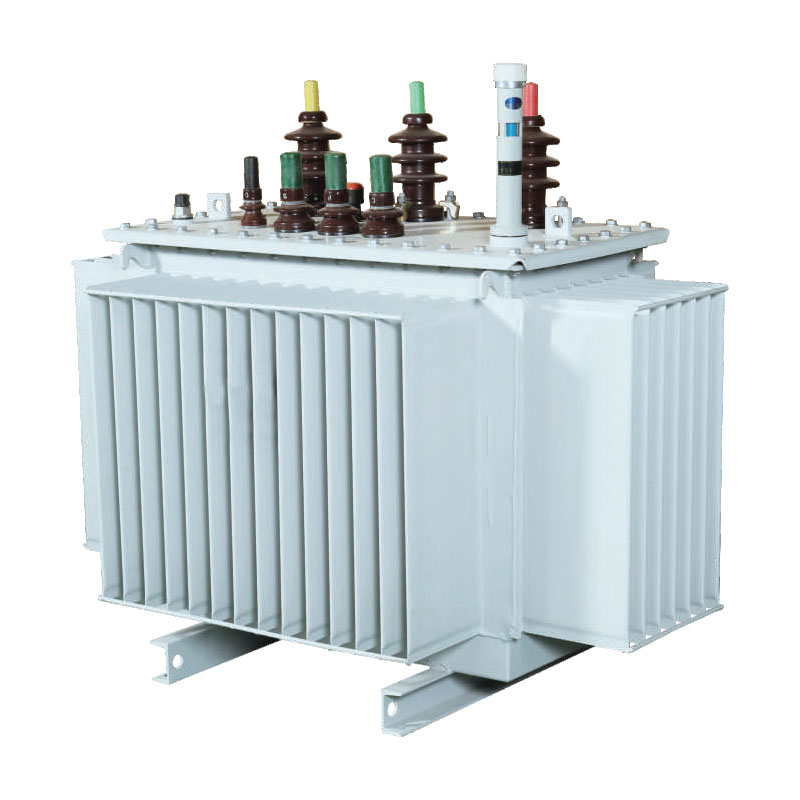

10kV, 20kV आणि 36kV मध्यम-व्होल्टेज वितरण अनुप्रयोगांसाठी ऑप्टिमाइझ केलेले, Usune 2500kVA लिक्विड विसर्जित वितरण समभुज त्रिकोणी 3D जखमेच्या कोर स्ट्रक्चरचा वापर करून ट्रान्सफॉर्मर पारंपारिक स्टॅक-कोर मॉडेल्सपेक्षा वेगळे आहेत, परिणामी अधिक कार्यक्षम चुंबकीय सर्किट प्रणाली. डिझाईन समान आणि एक गॅपलेस चुंबकीय सर्किट प्राप्त करते तिन्ही टप्प्यांमध्ये मार्गाची किमान लांबी, लक्षणीयरीत्या नो-लोड लॉस आणि ऑपरेटिंग नॉइज कमी करणे सुनिश्चित करते उच्च-परिशुद्धता थ्री-फेज बॅलन्स आणि थर्ड-हार्मोनिक सप्रेशन. परिपक्व तेल-विसर्जन इन्सुलेशनसह एकत्रित तंत्रज्ञान आणि औद्योगिक दर्जाचे अँटी-कॉरोझन डिझाइन, ट्रान्सफॉर्मर जटिल ऑपरेटिंग परिस्थितीशी जुळवून घेतात आणि पूर्णपणे आधुनिक स्मार्ट ग्रिड्सच्या मानकीकरण आवश्यकता पूर्ण करा.
औद्योगिक मानकांनुसार तयार केलेले आणि चाचणी केलेले, हे ट्रान्सफॉर्मर ग्रिड अपग्रेडसाठी योग्य आहेत शहरी आणि ग्रामीण भागात तसेच औद्योगिक आणि खाण उद्योगांसाठी वीज पुरवठा. ते अखंडपणे समाकलित करतात एकत्रित ट्रान्सफॉर्मर आणि प्रीफेब्रिकेटेड सबस्टेशन, मजबूत ऍप्लिकेशन अष्टपैलुत्व आणि उच्च ऑपरेशनल ऑफर स्थिरता
कोर उच्च-पारगम्यता, कमी-हिस्टेरेसिस ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट्सचा वापर करते. हे अचूक कट आहेत जर्मन GEORG क्रॉस-कटिंग उपकरणे वापरून आणि 45° सीमलेस संयुक्त प्रक्रियेद्वारे एकत्र केले. शीट्स स्टॅक केलेले आहेत चुंबकीय गळती आणि एअर-गॅपचे नुकसान पूर्णपणे काढून टाकून, एक मल्टी-स्टेप वर्तुळाकार क्रॉस-सेक्शन तयार करा. या दीर्घकालीन चुंबकीय सर्किट स्थिरता सुनिश्चित करून, नो-लोड वीज वापर आणि ऑपरेटिंग आवाज प्रभावीपणे कमी करते आणि सातत्यपूर्ण कामगिरी.
2500kVA लिक्विड इमर्स्ड डिस्ट्रिब्युशन ट्रान्सफॉर्मरमध्ये भिन्न कॉइल कॉन्फिगरेशन वैशिष्ट्यीकृत आहे: उच्च-व्होल्टेज कॉइल एक दंडगोलाकार रचना वापरते, तर कमी-व्होल्टेज कॉइल दंडगोलाकार आणि फॉइल-प्रकार दरम्यान निवड देते संरचना हे डिझाइन लक्षणीयपणे शॉर्ट-सर्किट प्रभाव आणि यांत्रिक प्रतिकार उपकरणे वाढवते स्थिरता, प्रभावीपणे कॉइलचे विकृतीकरण किंवा अचानक ग्रिड शॉर्ट सर्किटमुळे होणारे नुकसान रोखते. याव्यतिरिक्त, ते चुंबकीय क्षेत्र वितरण ऑप्टिमाइझ करते, अधिक कार्यक्षम चुंबकीय सर्किट ऑपरेशन आणि उच्च एकूण शक्ती सुनिश्चित करते प्रेषण कार्यक्षमता.
टाकी उच्च-सुस्पष्टता असलेल्या कोल्ड-रोल्ड स्टील शीट्सपासून बनविली गेली आहे, विशेष GEORG कोरुगेटेड वर बनविली गेली आहे. टाकी उत्पादन लाइन. पृष्ठभाग पेट्रोकेमिकल-ग्रेड अँटी-कॉरोझन कोटिंगसह पूर्ण केले आहे जे तेलाला प्रतिकार करते, रसायने, आणि ऑक्सिडेशन, ते कठोर औद्योगिक वातावरण आणि बाह्य ऑपरेटिंग परिस्थितीसाठी योग्य बनवते. द नालीदार रचना थर्मल विस्तार आणि आकुंचन सामावून घेताना कार्यक्षम उष्णतेचा अपव्यय प्रदान करते ऑपरेशन दरम्यान इन्सुलेट तेल. पूर्णपणे सीलबंद डिझाइन युनिटला हवेपासून वेगळे करते, लक्षणीयरीत्या मंद करते इन्सुलेटिंग ऑइलचे वृद्धत्व आणि उपकरणाचे एकूण सेवा आयुष्य वाढवणे.
उपकरणे एकाग्र उच्च- आणि कमी-व्होल्टेज कॉइल व्यवस्थेसह वर्ग A इन्सुलेशन प्रणाली वापरतात; द इंटर-कॉइल गॅप लहान ऑइल-गॅप अडथळ्यांसह पेपरबोर्ड स्लीव्हज एकत्र करणारी रचना वापरते. हे स्तरित इन्सुलेशन डिझाइन इलेक्ट्रिक फील्ड स्ट्रेस समान रीतीने वितरीत करते आणि एकंदर इन्सुलेशन शक्ती प्रभावीपणे वाढवते इन्सुलेशन ब्रेकडाउन आणि डिस्चार्ज फॉल्ट्स प्रतिबंधित करणे, ज्यामुळे दोन्ही रेट केलेल्या अंतर्गत सुरक्षित, दीर्घकालीन ऑपरेशन सुनिश्चित करणे आणि आंशिक लोड स्थिती.
Usune 2500kVA लिक्विड-इमर्स्ड डिस्ट्रिब्युशन ट्रान्सफॉर्मर प्रभावीपणे ऊर्जा-बचत फायदे देते उपक्रमांसाठी परिचालन खर्च आणि कार्बन उत्सर्जन दोन्ही कमी करणे. खालील मुख्य लाभ गणना सूत्रे परवानगी देतात आर्थिक आणि पर्यावरणीय मूल्याच्या अचूक परिमाणासाठी:
1.वार्षिक वीज खर्च फॉर्म्युला: वार्षिक वीज खर्च (CNY/वर्ष) = [नो-लोड लॉस (kW) + लोड लॉस (kW) × (सरासरी
लोड फॅक्टर)²] × ३६५ दिवस × २४ तास × विजेची किंमत
2.कार्बन उत्सर्जन फॉर्म्युला: वार्षिक CO₂ उत्सर्जन = [नो-लोड लॉस (kW) + लोड लॉस (kW) × (सरासरी लोड फॅक्टर)²] × 365
दिवस × 24 तास × कार्बन उत्सर्जन घटक (kg-CO₂/kWh)
समान क्षमतेच्या पारंपारिक ट्रान्सफॉर्मरच्या तुलनेत, या उत्पादनामध्ये कमी नो-लोड आणि लोड लॉस वैशिष्ट्ये आहेत. दीर्घकालीन ऑपरेशन सतत वीज खर्च कमी करते आणि कार्बन उत्सर्जन कमी करते, "ड्युअल कार्बन" सह संरेखित करते उत्कृष्ट आर्थिक आणि पर्यावरणीय फायदे प्रदान करताना धोरणे आणि कॉर्पोरेट ग्रीन उत्पादन मानके.
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | ६३०/६०० | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | १५८०/१५०० | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | १८९०/१८०० | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | ५५०×५५०/४×φ१९ | |||||
| 200 | 340 | २७३०/२६०० | 1 | 790 | 1200×770×1075 | ५५०×५५०/४×φ१९ | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | ३८३०/३६५० | 0.8 | 1110 | 1305×840×1120 | ५५०×५५०/४×φ१९ | |||||
| 400 | 570 | ४५२०/४३०० | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | ५४१०/५१५० | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
टीप: 500 केव्हीए आणि त्याहून कमी रेट केलेल्या ट्रान्सफोमरसाठी, टेबलमधील रॅम्पवरील लोड कमी आहे ला लागू Dyn11 कनेक्शन गट, आणि रॅम्पच्या खाली लोड कमी होणे Yyn0 कनेक्शन गटाला लागू आहे.
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ६३०/६०० | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | १५८०/१५०० | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | १८९०/१८०० | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | २७३०/२६०० | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | ३८३०/३६५० | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | ४५२०/४३०० | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | ५४१०/५१५० | 0.7 | 1590 | १५४५×९५०×१४४५ | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ५०५/४८० | 1.8 | 4.0 | 390 | 1210×705×935 | ४००×४००/४×φ१४ |
| 50 | 100 | ७३०/६९५ | 1.6 | 495 | 1255×715×1020 | ४००×४००/४×φ१४ | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | ४००×४००/४×φ१४ | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | १२६५/१२०० | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | १५१०/१४४० | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | १८५०/१७६० | 1.1 | 890 | 1360×780×1325 | ५५०×५५०/४×φ१९ | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | ५५०×५५०/४×φ१९ | |||||
| 250 | 290 | २५६०/२४४० | 0.9 | 1130 | 1450×810×1360 | ५५०×५५०/४×φ१९ | |||||
| 315 | 340 | ३०६५/२९२० | 0.8 | 1320 | 1495×830×1410 | ५५०×५५०/४×φ१९ | |||||
| 400 | 410 | ३६१५/३४४० | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | ४३३०/४१२० | 0.7 | 1735 | १५५५×८५५×१४९५ | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
2025 मध्ये, आठ Usune 2500kVA 10kV लिक्विड-इमर्स्ड डिस्ट्रिब्युशन ट्रान्सफॉर्मर यशस्वीरित्या एका कीमध्ये तैनात करण्यात आले. शौगुआंग, शेंडोंग मध्ये शहरी-ग्रामीण ग्रीड नूतनीकरण प्रकल्प. हे युनिट्स आधुनिक कृषी हरितगृहांना वीज पुरवतात, औद्योगिक उद्याने आणि निवासी क्षेत्रे - उपकरणे स्थिरता, ऊर्जा यासाठी कठोर मानकांची मागणी करणारे अनुप्रयोग कार्यक्षमता आणि पर्यावरणीय अनुकूलता.
कार्यान्वित झाल्यानंतर, पूर्वनिर्मित सबस्टेशन युनिट अपयशी न होता वर्षभर स्थिरपणे कार्यरत होते. मोजलेले ऑपरेटिंग आवाज 55dB पेक्षा कमी राहिले, तीन-टप्प्याचे असंतुलन 1% पेक्षा कमी होते आणि तृतीय-हार्मोनिक सप्रेशन कामगिरी उत्कृष्ट होती. त्यांनी बदललेल्या लीगेसी ट्रान्सफॉर्मरच्या तुलनेत, प्रकल्पाने 17.8% घट साधली एकूण नुकसान आणि वार्षिक वीज खर्चात CNY 260,000 पेक्षा जास्त बचत. पूर्णपणे सीलबंद टाकी डिझाइन समस्या दूर करते इन्सुलेट तेल वृद्धत्व आणि गळतीशी संबंधित; शून्य-अयशस्वी वार्षिक कार्यप्रदर्शन उत्पादनाची स्थिरता पूर्णपणे प्रमाणित करते आणि शहरी-ग्रामीण ग्रिड वातावरणात ऊर्जा-बचत फायदे.
उत्पादन लाइन 10kV, 20kV आणि 36kV च्या मध्यम-व्होल्टेज स्तरांचा समावेश करते, ज्यामुळे ते शहरी-ग्रामीण ग्रिडसाठी योग्य बनते. नूतनीकरण, औद्योगिक आणि खाण उपक्रम, व्यावसायिक उद्याने आणि निवासी वीज पुरवठा परिस्थिती. एकत्रित ट्रान्सफॉर्मर आणि प्रीफेब्रिकेटेड सबस्टेशन्ससाठी विशेष ऑप्टिमायझेशन लागू केले गेले आहेत, ज्यामुळे सक्षम त्यांना बाहेरील वातावरण, कठोर औद्योगिक परिस्थिती आणि स्थापना आणि ऑपरेशनल आवश्यकता पूर्ण करण्यासाठी कॉम्पॅक्ट शहरी वितरण साइट्स.
तीन मुख्य फायदे आहेत: प्रथम, ते अंतररहित, त्रिमितीय जखमेच्या कोर रचनेचा वापर करते, परिणामी कमी तोटा आणि आवाज, तसेच अधिक संतुलित आणि स्थिर थ्री-फेज वीज पुरवठा. दुसरे, ऑप्टिमाइझ कॉइल आणि टाकी संरचना उत्कृष्ट शॉर्ट-सर्किट आणि गंज प्रतिकार प्रदान करतात, ज्यामुळे उपकरणे कमी होण्याचे प्रमाण कमी होते. तिसरे, पूर्णपणे सीलबंद, हवा-विलग केलेले डिझाइन इन्सुलेटिंग ऑइलचे वृद्धत्व कमी करते, सेवा आयुष्य अधिक वाढवते पारंपारिक उपकरणांच्या तुलनेत 20% आणि दीर्घकालीन ऑपरेशन आणि देखभाल खर्च कमी करणे.
उत्पादन ऑप्टिमाइझ मॅग्नेटिक सर्किट्स आणि स्ट्रक्चरल डिझाइनद्वारे स्त्रोतावरील ऑपरेटिंग नुकसान कमी करते; मोजलेले नो-लोड आणि लोड लॉस हे राष्ट्रीय मानके पूर्ण करणाऱ्या पारंपारिक उपकरणांपेक्षा जास्त कामगिरी करतात. वर आधारित प्रमाणित ऊर्जा वापर आणि कार्बन उत्सर्जन फॉर्म्युले, दीर्घकालीन ऑपरेशन सातत्याने वीज कमी करते उपक्रमांसाठी खर्च. शिवाय, कमी झालेल्या ऊर्जेचे नुकसान वीज पुरवठ्याच्या बाजूने थेट कार्बन उत्सर्जन कमी करते, ग्रीड प्रकल्प आणि उत्पादन उपक्रमांसाठी हिरवे, कमी-कार्बन अपग्रेड सुलभ करणे, ज्यामुळे दोन्ही वितरीत करणे आर्थिक आणि पर्यावरणीय मूल्य.
