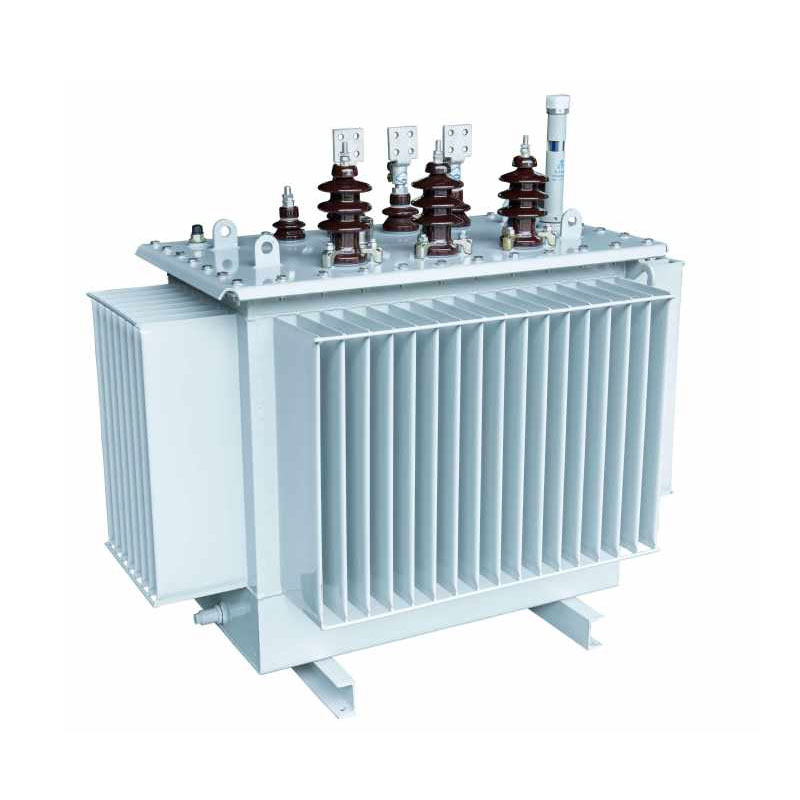

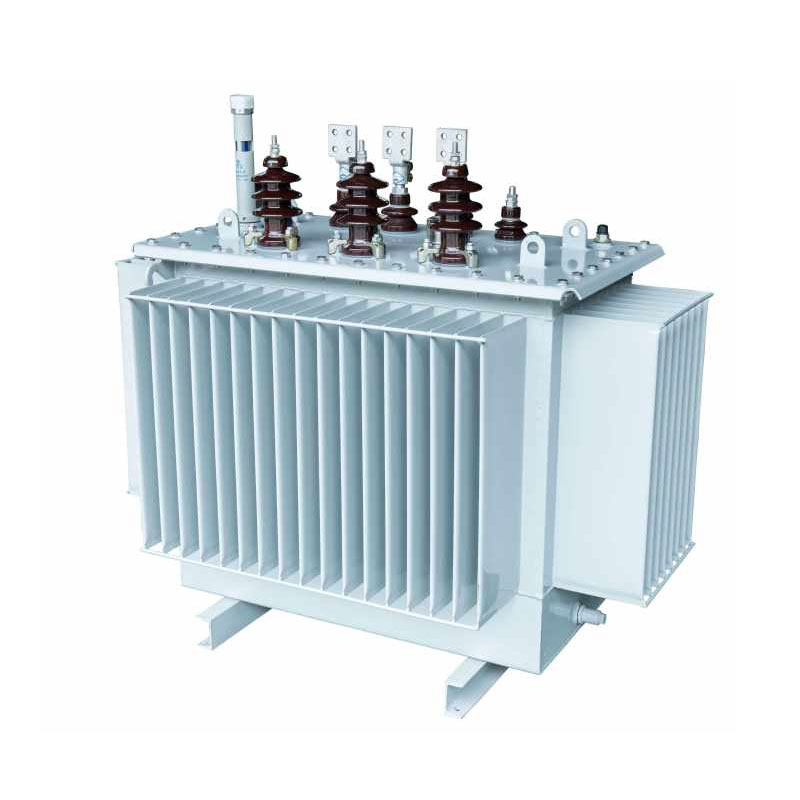

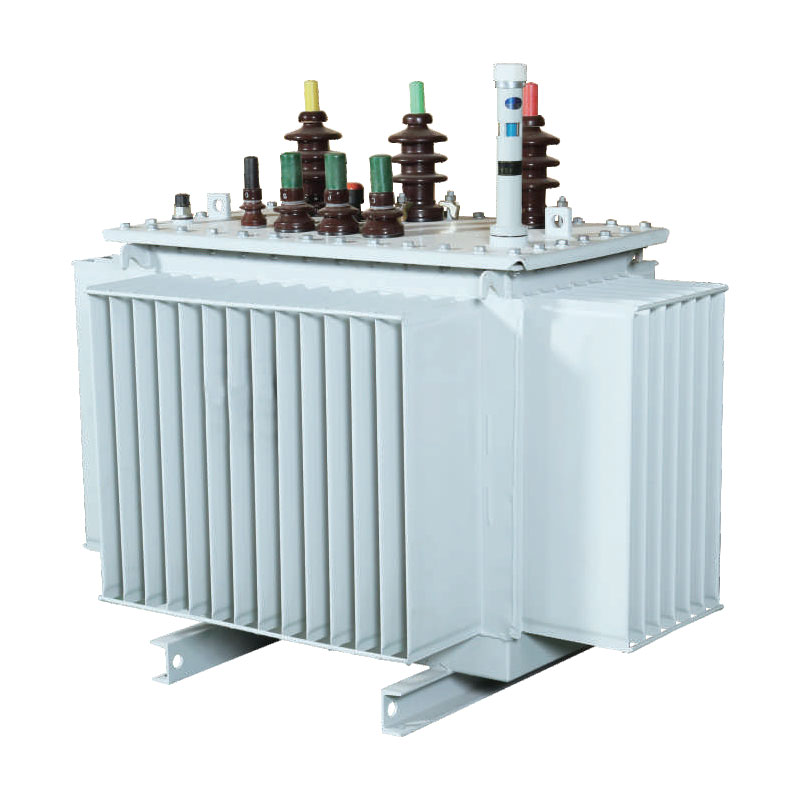

Usune 1600kVA तेल बुडवलेले वितरण ट्रान्सफॉर्मर पारंपारिक मध्ये आढळणाऱ्या सामान्य समस्यांचे निराकरण करण्यासाठी ऑप्टिमाइझ केले आहे ट्रान्सफॉर्मर, जसे की जास्त नुकसान, जास्त आवाज, तीन-टप्प्याचे असंतुलन आणि खराब पर्यावरणीय अनुकूलता. गाभा समभुज त्रिकोण बनवणारा 3D जखमेचा लेआउट वापरतो; चुंबकीय सर्किट तीन समान-लांबीसह, अंतररहित आहे चुंबकीय मार्ग जे अंतर कमी केले जातात. कोर स्तंभ क्रॉस-सेक्शन गोलाकार आकारापर्यंत पोहोचतो, लक्षणीय चुंबकीय पारगम्यता कार्यक्षमता वाढवणे, मूलभूतपणे नो-लोड तोटा आणि ऑपरेटिंग आवाज कमी करणे, अचूक साध्य करणे तीन-चरण शिल्लक, आणि हार्मोनिक हस्तक्षेप कमी करणे.
10kV, 20kV आणि 36kV व्होल्टेज ऍप्लिकेशन्ससाठी योग्य, उत्पादन प्रमाणित सुविधांमध्ये अचूकपणे तयार केले जाते आणि कठोर, सर्वसमावेशक चाचणी घेते. यात स्थिर कार्यक्षमता, मजबूत ओव्हरलोड प्रतिरोध आणि उच्च वैशिष्ट्ये आहेत प्रीफॅब्रिकेटेड किंवा मॉड्युलर सबस्टेशनसह एकत्रीकरणासाठी एक आदर्श पर्याय बनवून ऑपरेशनल सुरक्षितता आणि प्राधान्य आधुनिक स्मार्ट ग्रिड अपग्रेडसाठी उपाय.
कोर उच्च-पारगम्यता, कमी-तोटा धान्य-देणारं सिलिकॉन स्टील शीट वापरतो, आयातित वेस्ट वापरून प्रक्रिया केली जाते जर्मन जॉर्ज ट्रान्सव्हर्स कटिंग उपकरणे आणि 45° सीमलेस स्प्लिसिंग तंत्र. सिलिकॉन स्टील शीट्स तयार होतात मॅग्नेटिक सर्किट एअर गॅप पूर्णपणे काढून टाकून आणि कमी करून, मल्टी-स्टेप वर्तुळाकार क्रॉस-सेक्शन स्ट्रक्चरमध्ये लीकेज फ्लक्स लॉस, ज्यामुळे ऑपरेटिंग नॉईज आणि नो-लोड पॉवरचा वापर प्रभावीपणे कमी होतो. एकूणच गाभा उच्च चुंबकीय संपृक्तता प्रतिरोधासह संरचना कॉम्पॅक्ट आणि स्थिर आहे, दीर्घकालीन, गुळगुळीत उपकरणे सुनिश्चित करते ऑपरेशन
1600kVA ऑइल इमर्स्ड डिस्ट्रिब्युशन ट्रान्सफॉर्मर एक विभेदित वाइंडिंग डिझाइन वापरतो: उच्च-व्होल्टेज वळण एक दंडगोलाकार रचना वैशिष्ट्यीकृत करते, तर कमी-व्होल्टेज विंडिंग दंडगोलाकार आणि फॉइल-प्रकार दोन्हीला समर्थन देते कॉन्फिगरेशन हे डिझाइन शॉर्ट सर्किट आणि विद्युल्लतासाठी उपकरणांचे प्रतिकार लक्षणीयपणे वाढवते स्ट्राइक, कॉइलचे विकृतीकरण किंवा वर्तमान वाढीमुळे होणारे नुकसान रोखणे. उच्च- आणि ची केंद्रित व्यवस्था लो-व्होल्टेज कॉइल्स चुंबकीय सर्किट वितरणास अनुकूल बनवतात, अधिक एकसमान पॉवर ट्रान्समिशन सुनिश्चित करतात आणि संपूर्ण ऑपरेशनल कार्यक्षमतेत सर्वसमावेशक सुधारणा.
विशेष नालीदार टाकी उत्पादन लाइन वापरून टाकी उच्च-सुस्पष्टता कोल्ड-रोल्ड स्टीलपासून बनविली जाते. त्याची पृष्ठभाग पेट्रोकेमिकल-ग्रेड अँटी-गंजरोधक कोटिंगसह पूर्ण केली गेली आहे, जे तेल आणि दीर्घकालीन प्रतिकार देते. रासायनिक धूप, ते विविध कठोर औद्योगिक वातावरणासाठी योग्य बनवते. नालीदार रचना सेवा देते a दुहेरी उद्देश: पूर्ण-लोड ऑपरेशन दरम्यान तापमान वाढ स्थिर करण्यासाठी हे कार्यक्षम उष्णता नष्ट करणे सुलभ करते ट्रान्सफॉर्मर तेलाचा थर्मल विस्तार आणि आकुंचन देखील सामावून घेते. पूर्णपणे सीलबंद रचना युनिटला हवेपासून वेगळे करते, इन्सुलेटिंग ऑइलचे वृद्धत्व कमी करते आणि उपकरणाचा लक्षणीय विस्तार करते सेवा जीवन.
युनिट एक क्लास ए इन्सुलेशन सिस्टम वापरते, उच्च डायलेक्ट्रिक सामर्थ्य आणि उत्कृष्ट द्वारे वैशिष्ट्यीकृत उच्च-तापमान प्रतिकार. उच्च- आणि कमी-व्होल्टेज कॉइल्स एकाग्रतेने व्यवस्था केल्यामुळे, इंटर-कॉइल अंतर एक संमिश्र रचना वापरते—छोट्या तेलाच्या अंतरांसह कागदाच्या नळीचे आवरण एकत्र करणे—आंतरीक अनुकूल करण्यासाठी इन्सुलेशन लेआउट आणि इन्सुलेशन "डेड झोन" दूर करा. हे प्रभावीपणे व्होल्टेज सहन करण्याची क्षमता वाढवते आणि इन्सुलेशन स्थिरता, डायलेक्ट्रिक ब्रेकडाउन आणि डिस्चार्ज फॉल्ट्स प्रतिबंधित करते, ज्यामुळे सुरक्षित आणि विश्वासार्हता सुनिश्चित होते दीर्घकालीन ऑपरेशन.
Usune 1600kVA ऑइल इमर्स्ड डिस्ट्रिब्युशन ट्रान्सफॉर्मर उत्कृष्ट ऊर्जा-बचत कार्यप्रदर्शन देते, वापरकर्त्यांसाठी वार्षिक वीज खर्च आणि कार्बन उत्सर्जन लक्षणीयरीत्या कमी करते. खालील मुख्य सूत्रे उपकरणाच्या ऑपरेशनल मूल्याचे अचूक प्रमाणीकरण करण्यास परवानगी देतात:
1. वार्षिक वीज खर्च फॉर्म्युला: वार्षिक खर्च (CNY/वर्ष) = [नो-लोड लॉस (kW) + लोड लॉस (kW) × (सरासरी लोड फॅक्टर)²] × 365 दिवस × 24 तास × विजेची किंमत
2. कार्बन उत्सर्जन फॉर्म्युला: वार्षिक CO₂ उत्सर्जन = [नो-लोड लॉस (kW) + लोड लॉस (kW) × (सरासरी लोड फॅक्टर)²] × 365 दिवस × 24 तास × कार्बन उत्सर्जन घटक (kg-CO₂/kWh)
समान वैशिष्ट्यांच्या पारंपारिक ट्रान्सफॉर्मरच्या तुलनेत, या उत्पादनामध्ये कमी नो-लोड आणि लोड लॉस वैशिष्ट्ये आहेत. 60% सरासरी लोड फॅक्टरसह सामान्य औद्योगिक ऑपरेटिंग परिस्थितीत, हे युनिट लक्षणीय विजेची बचत करते, थेट कॉर्पोरेट ऊर्जा खर्च कमी करते आणि कार्बन उत्सर्जन कमी करते. हे "ड्युअल कार्बन" धोरण आवश्यकतांशी संरेखित करते, वापरकर्त्यांसाठी आर्थिक आणि पर्यावरणीय मूल्य दोन्ही तयार करते.
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | ६३०/६०० | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | १५८०/१५०० | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | १८९०/१८०० | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | ५५०×५५०/४×φ१९ | |||||
| 200 | 340 | २७३०/२६०० | 1 | 790 | 1200×770×1075 | ५५०×५५०/४×φ१९ | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | ३८३०/३६५० | 0.8 | 1110 | 1305×840×1120 | ५५०×५५०/४×φ१९ | |||||
| 400 | 570 | ४५२०/४३०० | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | ५४१०/५१५० | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
टीप: 500 केव्हीए आणि त्याहून कमी रेट केलेल्या ट्रान्सफोमरसाठी, टेबलमधील रॅम्पवरील लोड कमी आहे ला लागू Dyn11 कनेक्शन गट, आणि रॅम्पच्या खाली लोड कमी होणे Yyn0 कनेक्शन गटाला लागू आहे.
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ६३०/६०० | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | १५८०/१५०० | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | १८९०/१८०० | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | २७३०/२६०० | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | ३८३०/३६५० | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | ४५२०/४३०० | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | ५४१०/५१५० | 0.7 | 1590 | १५४५×९५०×१४४५ | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| नाममात्र क्षमता (kVA) | HV (kV) | उच्च व्होल्टेज टॅपिंग श्रेणी | LV (kV) | वेक्टर गट | नो-लोड लॉस (kW) | लोड कमी (kW) | नो-लोड करंट (%) | प्रतिबाधा (%) | एकूण वजन (किलो) | L×W×H (मिमी) | स्थापना केंद्र / स्थापना भोक (मिमी) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | ५०५/४८० | 1.8 | 4.0 | 390 | 1210×705×935 | ४००×४००/४×φ१४ |
| 50 | 100 | ७३०/६९५ | 1.6 | 495 | 1255×715×1020 | ४००×४००/४×φ१४ | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | ४००×४००/४×φ१४ | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | १२६५/१२०० | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | १५१०/१४४० | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | १८५०/१७६० | 1.1 | 890 | 1360×780×1325 | ५५०×५५०/४×φ१९ | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | ५५०×५५०/४×φ१९ | |||||
| 250 | 290 | २५६०/२४४० | 0.9 | 1130 | 1450×810×1360 | ५५०×५५०/४×φ१९ | |||||
| 315 | 340 | ३०६५/२९२० | 0.8 | 1320 | 1495×830×1410 | ५५०×५५०/४×φ१९ | |||||
| 400 | 410 | ३६१५/३४४० | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | ४३३०/४१२० | 0.7 | 1735 | १५५५×८५५×१४९५ | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
एक व्यावसायिक आणि विश्वासार्ह उर्जा उपकरणे पुरवठादार म्हणून, Usune चे 1600kVA 10kV तेल-मग्न वितरण ट्रान्सफॉर्मर होते. डोन्घाई टाउन, लुफेंग, ग्वांगडोंग येथे शहरी-ग्रामीण ग्रीड नूतनीकरण प्रकल्पात यशस्वीरित्या तैनात केले. प्रतिष्ठापन अपुरी वीज क्षमता आणि अस्थिर पुरवठ्याबाबत स्थानिक समस्यांचे प्रभावीपणे निराकरण केले.
अपग्रेड करण्यापूर्वी, क्षेत्राच्या पारंपारिक वितरण उपकरणांमध्ये पुरेशी क्षमता नव्हती; पीक उन्हाळ्यात मागणी, व्होल्टेज ड्रॉप्स आणि ओव्हरलोड-प्रेरित ट्रिप यासारख्या समस्या सामान्य होत्या, ज्यामुळे निवासी विजेवर गंभीरपणे परिणाम होतो वापर आणि लघु आणि सूक्ष्म-उद्योगांचे कार्य. 2026 मध्ये, स्थानिक वीज पुरवठा ब्युरोने ग्रीड अपग्रेड सुरू केले प्रकल्प उत्पादन कार्यप्रदर्शन, ऊर्जा-बचत क्षमता आणि ऑपरेशनलची बहु-आयामी तुलना केल्यानंतर स्थिरता, त्यांनी Usune चा उच्च-कार्यक्षमतेचा तेल-मग्न वितरण ट्रान्सफॉर्मर निवडला.
प्रकल्पाने प्रीफेब्रिकेटेड सबस्टेशन इंस्टॉलेशन मॉडेलचा वापर केला. एकदा कार्यान्वित झाल्यानंतर, उपकरणे-द्वारे वैशिष्ट्यीकृत कमी तोटा, कमी आवाज आणि उत्कृष्ट थ्री-फेज समतोल—प्रभावीपणे प्रदेशातील वीज पुरवठ्यातील अडथळे दूर केले. युनिट उच्च-तापमान, उच्च-भार-उन्हाळी परिस्थितीत असामान्य आवाज किंवा हार्मोनिकशिवाय स्थिरपणे कार्य करते हस्तक्षेप मोजलेले डेटा दर्शविते की उपकरणांचे नुकसान मानक ट्रान्सफॉर्मर मीटिंगच्या तुलनेत खूपच कमी आहे राष्ट्रीय बेंचमार्क; वार्षिक ग्रीड वीज खर्चात 18% पेक्षा जास्त घट झाली आहे, तसेच कार्बन उत्सर्जनात घट झाली आहे. हा स्थिर वीजपुरवठा रहिवाशांसाठी विश्वसनीय वीज आणि स्थानिक प्रक्रियेसाठी सतत उत्पादन सुनिश्चित करतो एंटरप्रायझेस, पूर्व ग्वांगडोंगमधील ऊर्जा-बचत ग्रिड नूतनीकरणासाठी बेंचमार्क म्हणून प्रकल्प स्थापित करत आहेत.
उत्पादन लाइन 10kV, 20kV आणि 36kV च्या व्होल्टेज स्तरांचा समावेश करते, अपवादात्मक अनुकूलता ऑफर करते. ते प्रामुख्याने आहे शहरी-ग्रामीण ग्रीड अपग्रेड, औद्योगिक आणि खाण उद्योगांसाठी वीज वितरण आणि उपयोजनासाठी वापरले जाते रासायनिक आणि अन्न प्रक्रिया संयंत्रांसारखे कठोर औद्योगिक वातावरण. हे प्रीफेब्रिकेटेडशी सुसंगत आहे संलग्न आणि एकत्रित सबस्टेशन, आणि बोगदा अभियांत्रिकी सारख्या परिस्थितीच्या उच्च-वीज पुरवठा मागण्या पूर्ण करते प्रकल्प आणि मोठे व्यापारी संकुल.
समान क्षमतेच्या पारंपारिक ट्रान्सफॉर्मरच्या तुलनेत, हे उत्पादन चार प्रमुख फायदे देते: प्रथम, 3D गॅपलेस मॅग्नेटिक सर्किटसह जखमेच्या कोर डिझाइनमुळे कमी नुकसान आणि आवाज कमी होतो; दुसरे, ऑप्टिमाइझ केलेले कॉइल आणि इन्सुलेशन संरचना उत्कृष्ट शॉर्ट-सर्किट प्रतिरोध आणि वर्धित ऑपरेशनल सुरक्षा प्रदान करते; तिसरा, द औद्योगिक-दर्जाची, गंज-प्रतिरोधक नालीदार तेलाची टाकी कठोर ऑपरेटिंग परिस्थितीसाठी योग्य आहे आणि याची खात्री करते दीर्घ सेवा जीवन; आणि चौथे, तंतोतंत थ्री-फेज बॅलन्सिंग थर्ड-ऑर्डर हार्मोनिक्स दाबते, अधिक सुनिश्चित करते स्थिर वीज पुरवठा गुणवत्ता.
उपकरणांमध्ये पूर्णपणे सीलबंद तेल टाकीची रचना आहे जी युनिटला हवेपासून वेगळे करते, ज्यामुळे वृद्धत्वास विलंब होतो इन्सुलेट तेल आणि 20 वर्षांपेक्षा जास्त सेवा आयुष्य सक्षम करते. एक परिपक्व, विश्वासार्ह डिझाइन आणि अत्यंत कमी बिघाड दर, युनिटला वारंवार देखभाल करण्याची आवश्यकता नाही-केवळ तेल पातळी आणि ऑपरेशनची नियतकालिक तपासणी आवाज आवश्यक आहे. पारंपारिक ट्रान्सफॉर्मरच्या तुलनेत, हे लक्षणीय श्रम आणि संबंधित सामग्री खर्च कमी करते ऑपरेशन आणि देखरेखीसह, त्याच्या संपूर्ण जीवनचक्रावर उत्कृष्ट खर्च-प्रभावीता प्रदान करते.
