मध्यम व्होल्टेज व्हीसीबी पॅनेल पॉवर प्लांट्स, सबस्टेशन्स, औद्योगिक सुविधा, खाण उद्योगांसाठी योग्य आहे. व्यावसायिक इमारती आणि इतर घरातील मध्यम-व्होल्टेज वितरण प्रकल्प. Usune उपकरणे तयार करतात लागू IEC आणि GB मानकांनुसार आणि ISO 9001, ISO 14001 आणि ISO 45001 व्यवस्थापन अंतर्गत कार्य करते आंतरराष्ट्रीय बाजारपेठेतील आवश्यकतांसाठी सीई प्रमाणन उपलब्ध असलेल्या प्रणाली.

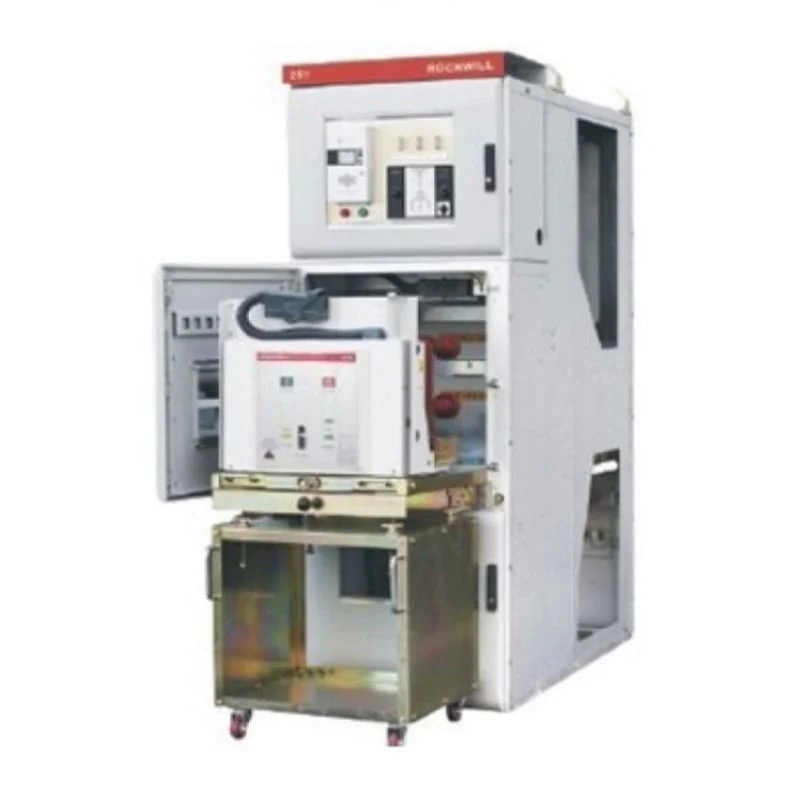

या स्विचगियरचे मुख्य वैशिष्ट्य म्हणजे त्याची काढता येण्याजोगी व्हॅक्यूम सर्किट ब्रेकर व्यवस्था. कायमस्वरूपी ऐवजी कॅबिनेटच्या आत सर्किट ब्रेकर फिक्स करताना, ब्रेकर हलवता येण्याजोग्या ट्रॉलीवर स्थापित केला जातो. कार्यपद्धतीनुसार सेवा, चाचणी आणि वेगळ्या पोझिशन्स दरम्यान.
हे डिझाइन तपासणी, बदली आणि समस्यानिवारण दरम्यान व्यावहारिक फायदे प्रदान करते. सर्किट ब्रेकर ट्रॉली, पीटी ट्रॉली आणि आयसोलेटर ट्रॉली इलेक्ट्रिकल स्कीमनुसार कॉन्फिगर केल्या जाऊ शकतात, तर काढता येण्याजोग्या संरचनेमुळे देखभाल कर्मचाऱ्यांना संबंधित उपकरणे नष्ट न करता प्रवेश करण्याची परवानगी देते पूर्ण कॅबिनेट.
सबस्टेशन्स आणि औद्योगिक वितरण प्रणालींसाठी जेथे नियोजित देखभाल आणि उपकरणे बदलणे आवश्यक आहे कार्यक्षमतेने पूर्ण केले, काढता येण्याजोगे डिझाइन सेवा ऑपरेशन्स सुलभ करू शकते आणि त्यासाठी लागणारा वेळ कमी करू शकते उपकरणे हस्तक्षेप.

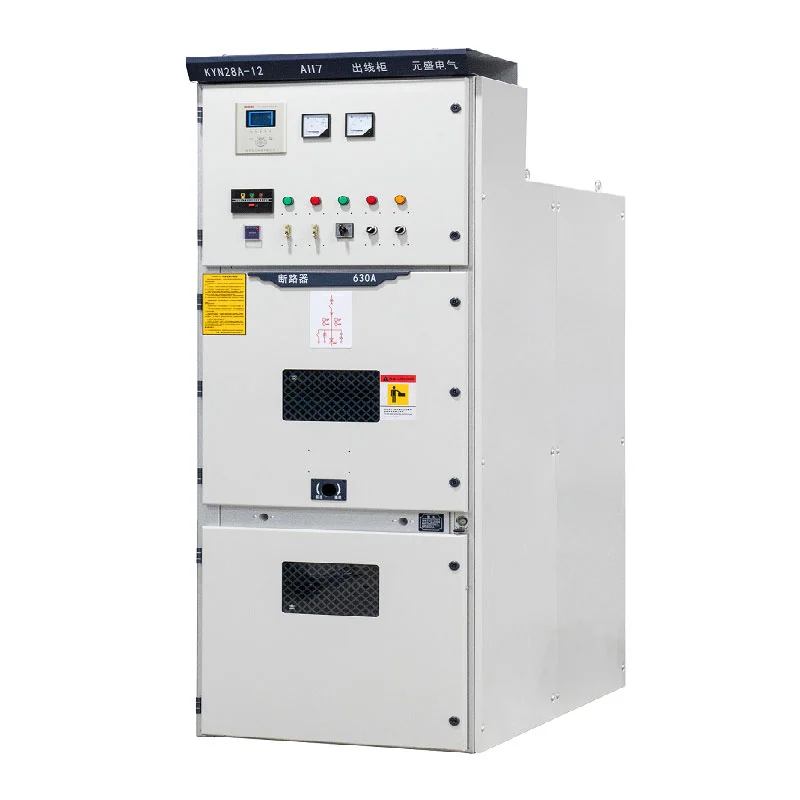

मध्यम-व्होल्टेज स्विचगियरसाठी सुरक्षित ऑपरेशन हा महत्त्वाचा विचार आहे कारण चुकीचे स्विचिंग अनुक्रम गंभीर विद्युत धोके निर्माण करू शकतात. KYN28 मालिकेत यांत्रिक पाच-पुरावा इंटरलॉक प्रणाली समाविष्ट आहे चुकीच्या कार्यपद्धती प्रतिबंधित करण्यासाठी डिझाइन केलेले.
इंटरलॉक स्ट्रक्चर सर्किट ब्रेकरच्या चुकीच्या कामास प्रतिबंध करते, ट्रॉलीला ओढण्यापासून किंवा खाली ढकलण्यापासून प्रतिबंधित करते लोड, सर्किट सक्रिय झाल्यावर अर्थिंग स्विच बंद होण्यापासून प्रतिबंधित करते, सर्किट होण्यापासून प्रतिबंधित करते अर्थिंग स्विच बंद असताना ऊर्जा मिळते आणि कर्मचाऱ्यांना लाइव्ह कंपार्टमेंटमध्ये चुकून प्रवेश करण्यापासून प्रतिबंधित करते.
ही यांत्रिक इंटरलॉकिंग व्यवस्था स्विचिंग दरम्यान अतिरिक्त भौतिक सुरक्षा अडथळा प्रदान करते आणि देखभाल ऑपरेशन्स, ऑपरेटर्सना योग्य ऑपरेटिंग क्रम पाळण्यास मदत करते.

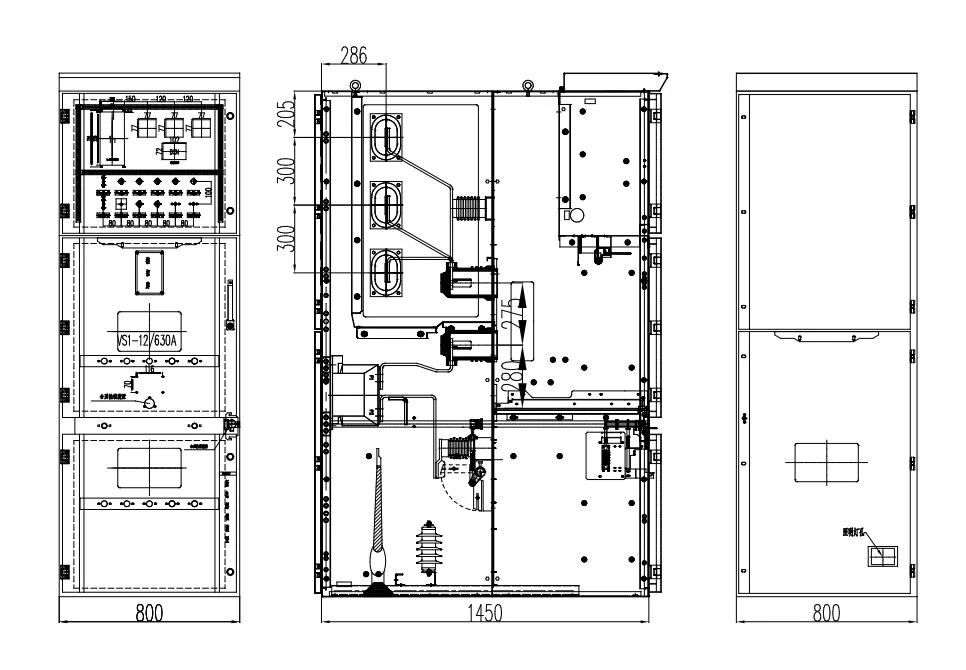

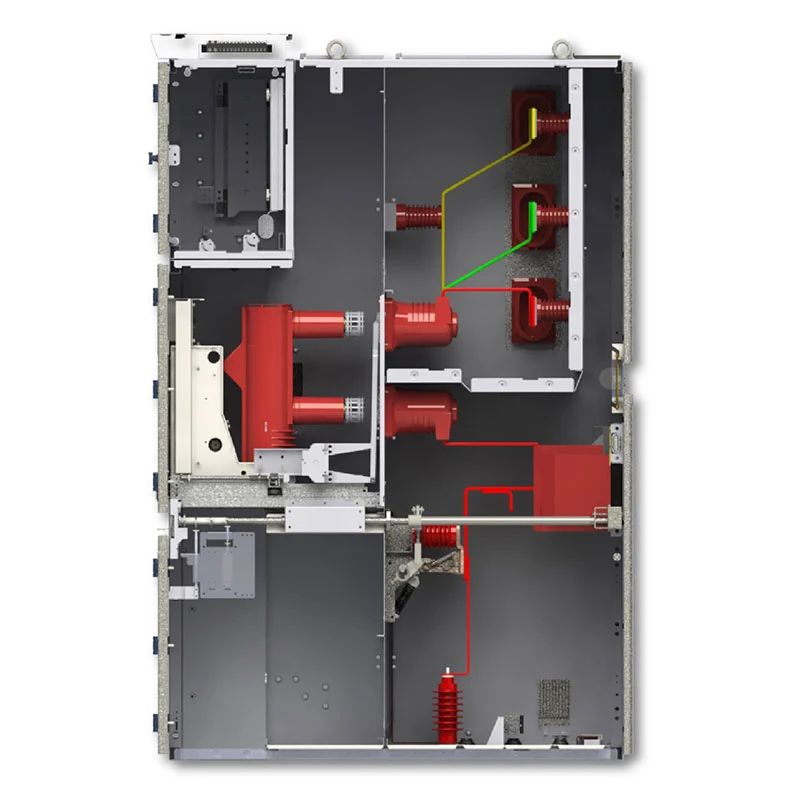

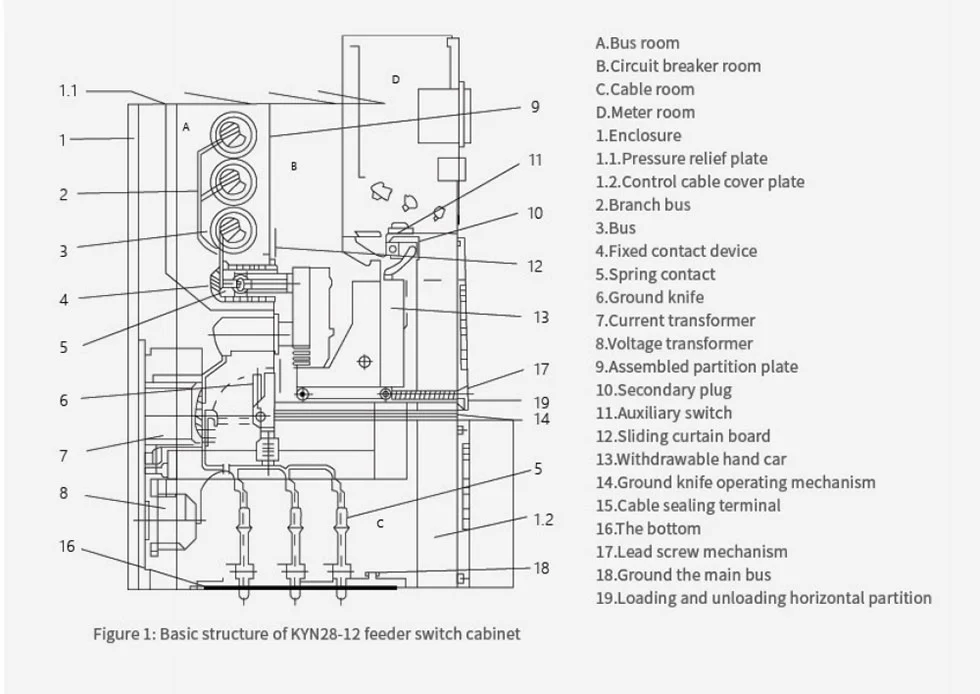

मध्यम व्होल्टेज व्हीसीबी पॅनेल मेटल-विभाजित अंतर्गत रचना स्वीकारते जी मुख्य इलेक्ट्रिकल वेगळे करते विभाग ब्रेकर कंपार्टमेंट, बसबार कंपार्टमेंट, केबल कंपार्टमेंट, इन्स्ट्रुमेंट आणि कंट्रोल कंपार्टमेंट आणि दबाव आराम विभाग स्वतंत्रपणे व्यवस्था केली जाते.
हे compartmentalized बांधकाम अंतर्गत दोष प्रसार मर्यादित मदत करते आणि वेगळे वेगळे तपासणी आणि देखभाल दरम्यान विद्युत घटक. हे अंतर्गत विद्युत लेआउट देखील सोपे करते ऑपरेटर आणि देखभाल कर्मचारी समजून घेण्यासाठी.
टॉप-माउंट केलेले प्रेशर रिलीफ फ्लॅप्स अंतर्गत स्थितीत दाब सोडण्यासाठी एक नियंत्रित मार्ग प्रदान करतात आर्क फॉल्ट, कर्मचारी आणि आसपासच्या उपकरणांवर फॉल्ट प्रेशरचा संभाव्य प्रभाव कमी करण्यात मदत करते.
कॅबिनेट फ्रंट-साइड ऑपरेशन आणि देखरेखीसाठी डिझाइन केलेले आहे, जे इलेक्ट्रिकल रूममध्ये असताना मौल्यवान असू शकते. मर्यादित मागील प्रवेश. ऑपरेटर समोरच्या बाजूने नियमित स्विचिंग आणि देखभाल प्रक्रिया करू शकतात मंजूर ऑपरेटिंग क्रमानुसार उपकरणे.
समोर-प्रवेश व्यवस्था देखील उपकरणे खोली नियोजन सुलभ करण्यात मदत करते आणि मागे आवश्यक जागा कमी करू शकते नियमित देखभाल क्रियाकलापांसाठी कॅबिनेट. अंगभूत कंडेन्सेशन हीटर आर्द्र वातावरणासाठी कॉन्फिगर केले जाऊ शकते कॅबिनेटमधील कंडेन्सेशन-संबंधित जोखीम कमी करण्यात मदत करण्यासाठी.
वेगवेगळ्या मध्यम-व्होल्टेज वितरण प्रणालींना वेगवेगळ्या कॅबिनेट कार्यांची आवश्यकता असते. उपकरणे याप्रमाणे कॉन्फिगर केली जाऊ शकतात अपस्ट्रीम नेटवर्कमधून वीज मिळविण्यासाठी इनकमिंग कॅबिनेट, फीडर पुरवण्यासाठी आउटगोइंग कॅबिनेट किंवा मोटर्स, पीटी आणि व्होल्टेज मापन कॅबिनेट, मीटरिंग कॅबिनेट, बस सेक्शनलायझर कॅबिनेट किंवा अलगाव कॅबिनेट
हे कॉन्फिगरेशन लवचिकता EPC कंत्राटदार, इलेक्ट्रिकल सिस्टम इंटिग्रेटर आणि औद्योगिक वापरकर्ते विकसित करण्यास अनुमती देते एकसारखे कॅबिनेट स्वीकारण्याऐवजी प्रकल्पाच्या सिंगल-लाइन आकृतीनुसार स्विचगियर लाइनअप प्रत्येक अर्जासाठी व्यवस्था.
विद्युत ऊर्जा प्राप्त करण्यासाठी, वितरण करण्यासाठी आणि नियंत्रित करण्यासाठी पॉवर प्लांट्सना विश्वसनीय मध्यम-व्होल्टेज उपकरणे आवश्यक असतात सहाय्यक आणि वितरण प्रणालींमध्ये. काढता येण्याजोग्या VCB व्यवस्था यासाठी एक व्यावहारिक उपाय प्रदान करते मेंटेनन्स टीमला ब्रेकर ट्रॉली काढण्याची किंवा बदलण्याची परवानगी देताना सर्किट संरक्षण आणि स्विचिंग आवश्यक
सबस्टेशन्समध्ये, स्विचगियर इनकमिंग फीडर, आउटगोइंग सर्किट्स, बस सेक्शनलायझिंग, व्होल्टेजसाठी कॉन्फिगर केले जाऊ शकते. मापन, आणि इतर वितरण कार्ये. कंपार्टमेंट स्ट्रक्चर आणि फाइव्ह-प्रूफ इंटरलॉकिंग सिस्टम मदत करते सुरक्षित स्विचिंग आणि देखभाल प्रक्रियेस समर्थन देते.
कारखाने आणि औद्योगिक सुविधा अनेकदा अनेक मोटर्स, ट्रान्सफॉर्मर, उत्पादन लाइन आणि सहाय्यक चालवतात विद्युत प्रणाली. विविध फीडर आणि मोटर संरक्षण आवश्यकतांसाठी उपकरणे कॉन्फिगर केली जाऊ शकतात, केंद्रीकृत मध्यम-व्होल्टेज स्विचिंग आणि प्लांटमध्ये वितरण प्रदान करणे.
मोटार, पंप, वेंटिलेशन सिस्टीम, प्रक्रियेसाठी खाणकाम सुविधेसाठी विश्वसनीय विद्युत वितरण आवश्यक आहे उपकरणे आणि सहाय्यक भार. मेटल-क्लड बांधकाम आणि काढता येण्याजोगे सर्किट ब्रेकर व्यवस्था प्रदान करते अ इनडोअर मध्यम-व्होल्टेज वितरण प्रणालीसाठी व्यावहारिक कॉन्फिगरेशन.
मोठ्या व्यावसायिक इमारती आणि उंच इमारतींना मध्यम-व्होल्टेज इनकमिंग आणि वितरण उपकरणे आवश्यक असू शकतात समर्पित विद्युत खोल्यांमध्ये. समोरच्या बाजूचे ऑपरेशन आणि देखभाल उपकरणे-खोल्यांचे नियोजन सुलभ करण्यात मदत करू शकते जेथे प्रतिष्ठापन जागा मर्यादित आहे.
मध्यम व्होल्टेज व्हीसीबी पॅनेल वेगवेगळ्या मध्यम-व्होल्टेज वितरण आवश्यकतांसाठी उपलब्ध आहे. मुख्य तांत्रिक पॅरामीटर्समध्ये हे समाविष्ट आहे:
| आयटम | तपशील |
| रेट केलेले व्होल्टेज | 3.6kV, 7.2kV, 12kV |
| रेट केलेली वारंवारता | 50Hz / 60Hz |
| रेट केलेले वर्तमान | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट | 25kA, 31.5kA, 40kA, 50kA |
| रेट केलेले शॉर्ट-टाइम विसस्टँड करंट | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| संरक्षण पदवी | IP4X बाह्य संलग्न, IP2X अंतर्गत भाग |
| सभोवतालचे तापमान | -15°C ते +40°C |
| उंची | ≤1000m, उच्च उंचीसाठी derated |
| स्थापना | इनडोअर |
वास्तविक रेट केलेले व्होल्टेज, वर्तमान, शॉर्ट-सर्किट क्षमता, कॅबिनेट व्यवस्था आणि इतर तांत्रिक बाबी प्रोजेक्ट सिंगल-लाइन डायग्राम आणि ग्राहक तपशीलानुसार पुष्टी करा.
उपकरणे -15°C ते +40°C च्या वातावरणीय तापमान श्रेणीसह इनडोअर इंस्टॉलेशनसाठी डिझाइन केलेले आहेत. दररोज सरासरी सापेक्ष आर्द्रता 95% पेक्षा जास्त नसावी, तर मासिक सरासरी 90% पेक्षा जास्त नसावी.
स्थापनेचे वातावरण स्फोटक किंवा संक्षारक वायू, प्रवाहकीय धूळ आणि तीव्र कंपनांपासून मुक्त असावे. मानक सेवा शर्तींच्या बाहेरच्या स्थापनेसाठी, तांत्रिक आवश्यकता Usune सह पुष्टी केल्या पाहिजेत उत्पादनापूर्वी, जेणेकरून योग्य कॉन्फिगरेशनचे मूल्यांकन केले जाऊ शकते.
Usune यांना इलेक्ट्रिकल उपकरण क्षेत्रात 14 वर्षांपेक्षा जास्त अनुभव आहे आणि ते अनुभवी R&D टीम सांभाळतात प्रकल्प-विशिष्ट आवश्यकतांनुसार उपकरणे कॉन्फिगरेशन विकसित करण्यास सक्षम.

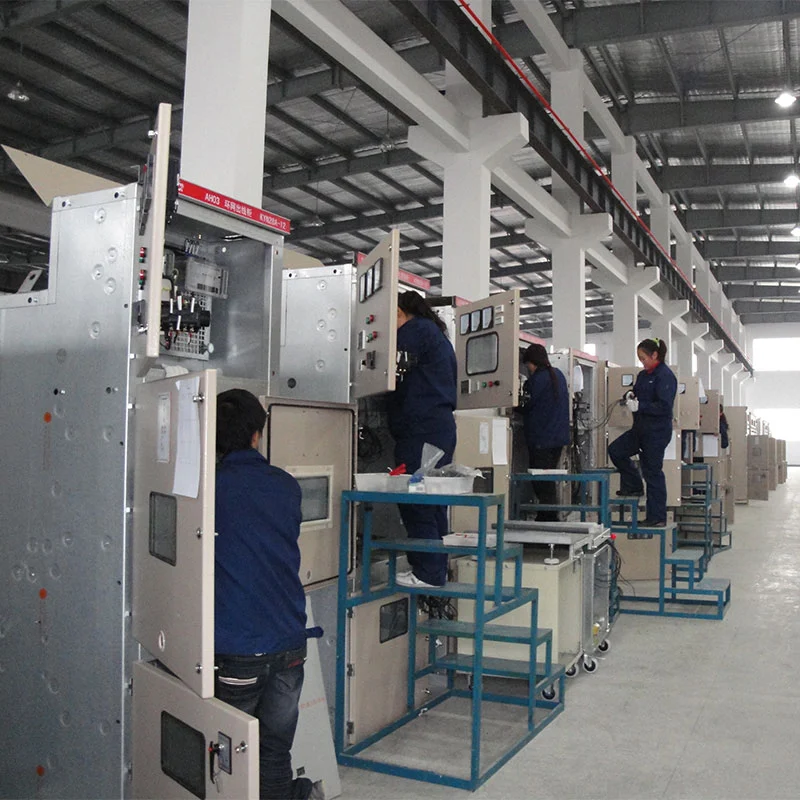

गुणवत्ता नियंत्रण घटक, असेंब्ली, इलेक्ट्रिकल परफॉर्मन्स आणि तयार उत्पादने समाविष्ट करते. नियमित चाचण्या आहेत उत्पादन कार्यक्षमतेची पडताळणी करण्यासाठी आणि स्विचगियर वितरित केल्याची खात्री करण्यासाठी उपकरणे कारखाना सोडण्यापूर्वी आयोजित केली जातात मान्य तांत्रिक आवश्यकता पूर्ण करते.
भिन्न प्रकल्पांना भिन्न वर्तमान रेटिंग, कॅबिनेट संयोजन, संरक्षण व्यवस्था आणि नियंत्रण आवश्यक असू शकते कार्ये Usune ग्राहक सिंगल-लाइन डायग्रामवर आधारित अभियांत्रिकी संप्रेषण आणि कॉन्फिगरेशन समर्थन प्रदान करते आणि तांत्रिक वैशिष्ट्ये.
मानक कॉन्फिगरेशनसाठी, Usune पुष्टीकरणानंतर अंदाजे 15-20 दिवसांचा उत्पादन कालावधी प्रदान करू शकते आणि कॉन्फिगरेशन आणि ऑर्डरच्या प्रमाणात अवलंबून वास्तविक लीड टाइमसह पेमेंट.
Usune ग्राहक तपासणी, प्रकल्पाला समर्थन देण्यासाठी उत्पादन चाचणी अहवाल आणि संबंधित तांत्रिक दस्तऐवजीकरण ठेवते मान्यता, आणि पुरवठादार पात्रता प्रक्रिया.
उपकरणे कॅस-स्पेस रॉकेट लॉन्च प्रकल्पासाठी संदर्भित केली गेली आहेत, जेथे मध्यम-व्होल्टेज विद्युत विशेष एरोस्पेस पायाभूत सुविधांसाठी वितरण उपकरणे आवश्यक होती.
रॉकेट प्रक्षेपण सुविधांमध्ये गंभीर विद्युत भार आणि सहाय्यक प्रणाली असतात ज्यांना विश्वासार्ह उर्जा आवश्यक असते वितरण आणि नियंत्रित स्विचिंग प्रक्रिया. या प्रकारच्या प्रकल्पामध्ये, स्विचगियर कॉन्फिगरेशन आवश्यक आहे केवळ विद्युत क्षमताच नाही तर ऑपरेशनल सुरक्षितता, फॉल्ट आयसोलेशन, मेंटेनन्स ऍक्सेस आणि याचाही विचार करा एकूण वीज वितरण प्रणालीमध्ये उपकरणांचे एकत्रीकरण.
काढता येण्याजोग्या व्हॅक्यूम सर्किट ब्रेकर स्ट्रक्चर आणि पाच-प्रूफ मेकॅनिकल इंटरलॉकिंग सिस्टीम एक योग्य प्रदान करते नियंत्रित स्विचिंग आणि देखभाल ऑपरेशन्ससाठी कॉन्फिगरेशन. विभागीय कॅबिनेट संरचना पुढे ब्रेकर, बसबार, केबल आणि नियंत्रण विभागांमधील पृथक्करणास समर्थन देते.
प्रकल्प संदर्भ Usune च्या मध्यम-व्होल्टेज स्विचगियर तंत्रज्ञानाची विशिष्टतेसाठी उपयुक्तता दर्शवितो पायाभूत सुविधा जेथे विद्युत वितरणाची विश्वासार्हता आणि ऑपरेशनल सुरक्षा हे महत्त्वाचे अभियांत्रिकी आहेत विचार
मध्यम-व्होल्टेज स्विचगियरसाठी लागू IEC आणि GB आवश्यकतांच्या संदर्भात उत्पादन तयार केले आहे आणि विद्युत उपकरणे. Usune ISO 9001 गुणवत्ता व्यवस्थापन प्रणाली, ISO 14001 पर्यावरणानुसार कार्य करते व्यवस्थापन प्रणाली, आणि ISO 45001 व्यावसायिक आरोग्य आणि सुरक्षा व्यवस्थापन प्रणाली.
हे उत्पादन लागू होणाऱ्या आंतरराष्ट्रीय बाजारपेठांसाठी CE प्रमाणपत्रासह देखील उपलब्ध आहे. चाचणी अहवाल आणि तांत्रिक प्रकल्प आणि ग्राहकांच्या गरजेनुसार कागदपत्रे प्रदान केली जाऊ शकतात.
मानक कॉन्फिगरेशनमध्ये 3.6kV, 7.2kV आणि 12kV अनुप्रयोग समाविष्ट आहेत. एका विशिष्ट प्रकल्पासाठी, रेट केलेले व्होल्टेज आणि विद्युत प्रणालीच्या आवश्यकतांनुसार इन्सुलेशन पॅरामीटर्सची पुष्टी केली पाहिजे.
काढता येण्याजोगी ट्रॉली व्हॅक्यूम सर्किट ब्रेकरला ऑपरेटिंग आणि वेगळ्या पोझिशनमध्ये हलवण्याची परवानगी देते. या कायमस्वरूपी निश्चित केलेल्या ब्रेकरपेक्षा तपासणी, चाचणी, बदली आणि देखभाल अधिक सोयीस्कर बनवते व्यवस्था
फाइव्ह-प्रूफ सिस्टीम ही एक यांत्रिक सुरक्षा इंटरलॉक आहे जी चुकीच्या ऑपरेटिंग अनुक्रमांना प्रतिबंधित करण्यासाठी डिझाइन केलेली आहे. ते मदत करते अयोग्य ब्रेकर ऑपरेशन, लोड अंतर्गत ट्रॉलीची हालचाल, चुकीचे अर्थिंग स्विच ऑपरेशन, ऊर्जा वाढवणे प्रतिबंधित करा Earthed सर्किट, आणि ऊर्जावान कंपार्टमेंटमध्ये अपघाती प्रवेश.
होय. स्विचगियर इनकमिंग, आउटगोइंग, पीटी, मीटरिंग, बस सेक्शनलायझर किंवा आयसोलेशन कॅबिनेट म्हणून व्यवस्था केली जाऊ शकते प्रकल्पाच्या इलेक्ट्रिकल कॉन्फिगरेशननुसार.
होय. Usune OEM आवश्यकतांना समर्थन देते जसे की ग्राहक लोगो, कंपनीची नावे आणि प्रकल्प-विशिष्ट कॉन्फिगरेशन, तांत्रिक आणि उत्पादन पुष्टीकरणाच्या अधीन.
मानक कॉन्फिगरेशनसाठी, विशिष्ट उत्पादन कालावधी पेमेंट आणि तांत्रिक नंतर सुमारे 15-20 दिवसांचा असतो पुष्टीकरण वास्तविक लीड वेळ उत्पादन कॉन्फिगरेशन, प्रमाण आणि प्रकल्प आवश्यकतांवर अवलंबून असते.
Usune अंतिम असेंब्लीद्वारे घटकांची गुणवत्ता तपासणी करते आणि शिपमेंटपूर्वी नियमित चाचण्या करते. ग्राहक आणि प्रकल्पाच्या गरजेनुसार संबंधित चाचणी अहवाल प्रदान केले जाऊ शकतात.
मानक वॉरंटी कालावधी शिपिंग तारखेपासून 12 महिने आहे, सहमत विक्री आणि तांत्रिक अधीन परिस्थिती
जर तुम्ही पॉवर प्लांट, सबस्टेशन, औद्योगिक सुविधा, खाण प्रकल्पासाठी मध्यम व्होल्टेज व्हीसीबी पॅनेल सोर्स करत असाल, व्यावसायिक इमारत, किंवा विशेष पायाभूत सुविधा प्रकल्प, Usune तुमच्या आधारावर कॉन्फिगरेशन समर्थन प्रदान करू शकते विद्युत आवश्यकता.
तुमचा सिंगल-लाइन डायग्राम, रेट केलेले व्होल्टेज, रेट केलेले वर्तमान, शॉर्ट-सर्किट पातळी, कॅबिनेट प्रमाण आणि आवश्यक पाठवा तांत्रिक मूल्यमापन आणि कोटेशनसाठी Usune चे कार्य.
