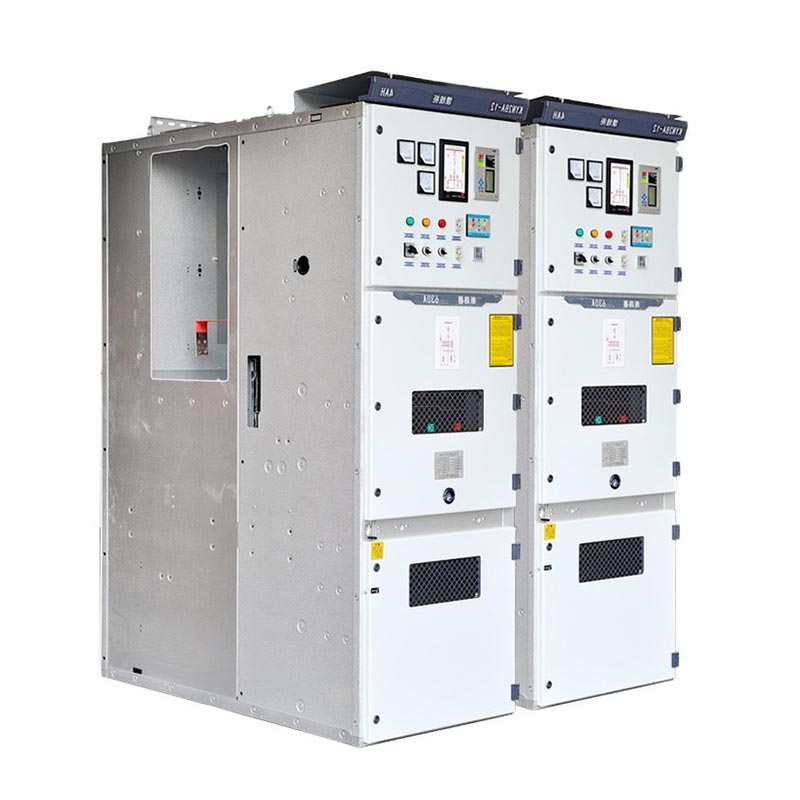

Kyn28 स्विचगियर 6kv

Usune Kyn28 Switchgear 6kV हे इनडोअर एसी आर्मर्ड विथड्रॉईबल मेटल-बंद स्विचगियर आहे, जे यासाठी योग्य आहे 3.6kV~12kV व्होल्टेज पातळी, 50/60Hz थ्री-फेज एसी पॉवर सिस्टम, आणि पॉवरमधील एक कोर नियंत्रण आणि संरक्षण साधन आहे प्रसारण आणि वितरण प्रक्रिया. झेजियांग उसुन इलेक्ट्रिकने स्वतंत्रपणे विकसित आणि उत्पादित केले आहे उत्पादन प्रगत डिझाइन संकल्पना आणि परिपक्व उत्पादन प्रक्रिया समाकलित करते, सुरक्षा, विश्वासार्हता संतुलित करते आणि व्यावहारिकता हे सिंगल बसबार आणि सिंगल बसबार सेगमेंटेड सिस्टीमच्या वीज वितरणाच्या गरजा पूर्ण करते, मोठ्या प्रमाणात साध्य करते सुरक्षित आणि कार्यक्षमतेसाठी योगदान देणारे उर्जा, धातू, रासायनिक आणि बांधकाम उद्योगांमध्ये अनुप्रयोग स्थिर कामगिरीसह ग्लोबल पॉवर सिस्टमचे ऑपरेशन.

कमी व्होल्टेज स्विचगियर

मध्यम व्होल्टेज स्विचगियर

कोर तांत्रिक पॅरामीटर्स

स्ट्रक्चरल डिझाइन आणि मुख्य वैशिष्ट्ये

1. काढण्यायोग्य मॉड्यूलर डिझाइन

Kyn28 स्विचगियर 6kV कोर घटक, व्हॅक्यूम सर्किट ब्रेकर (VS1, VD4, इ. शी सुसंगत), स्थापित केले आहे. मोबाईल ट्रॉलीवर. नियमित देखभाल, चाचणी किंवा बदलीसाठी, फक्त सर्किट ब्रेकर ट्रॉली असणे आवश्यक आहे संपूर्ण कॅबिनेट डी-एनर्जिझ न करता, ऑपरेशनसाठी काढले, देखभाल वेळ लक्षणीयरीत्या कमी केला आणि वीज खंडित होण्याचा परिणाम कमी करणे. ट्रॉली सार्वत्रिक आहे आणि त्वरीत बदलली जाऊ शकते, प्रणाली सुधारते ऑपरेशन आणि देखभाल कार्यक्षमता.

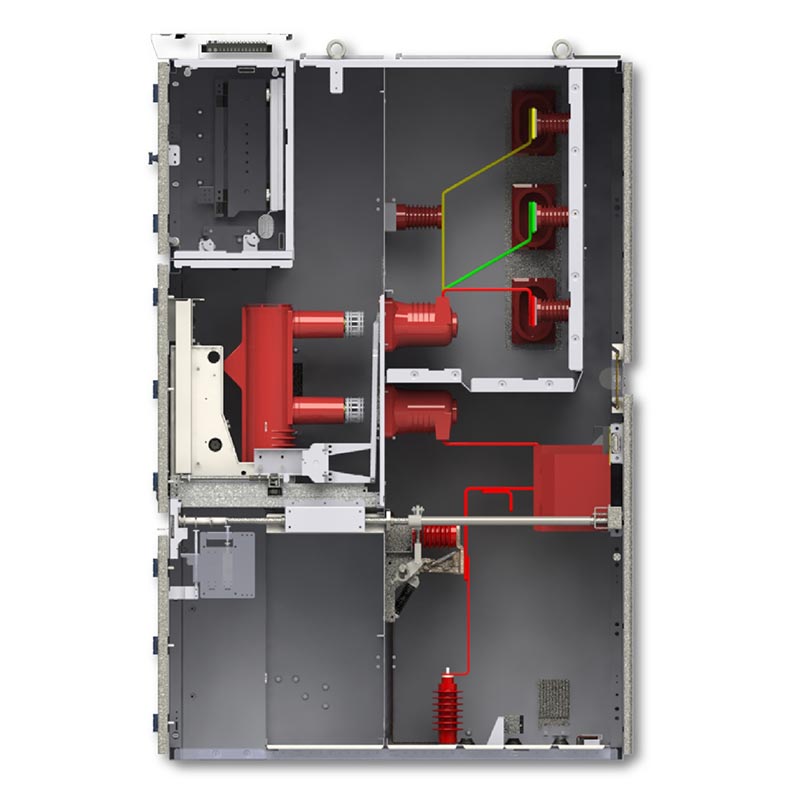

2. मेटल-क्लड कंपार्टमेंटलाइज्ड स्ट्रक्चर

Kyn28 स्विचगियर 6kV कॅबिनेट मेटल विभाजनांद्वारे चार स्वतंत्र कंपार्टमेंटमध्ये विभागले गेले आहे: एक बसबार कंपार्टमेंट, सर्किट ब्रेकर कंपार्टमेंट, केबल कंपार्टमेंट आणि लो-व्होल्टेज इन्स्ट्रुमेंट कंपार्टमेंट. प्रत्येक कंपार्टमेंटचे थेट घटक पूर्णपणे वेगळे केले जातात, प्रभावीपणे फेज-टू-फेज पसरण्यास प्रतिबंध करतात आणि फेज-टू-ग्राउंड शॉर्ट-सर्किट दोष, कॅस्केडिंग अपयश टाळणे, विद्युत शॉकचा धोका कमी करणे देखभाल, आणि उपकरणे ऑपरेशनल सुरक्षा वाढवणे.

3. सर्वसमावेशक पाच-प्रतिबंध इंटरलॉकिंग संरक्षण

मेकॅनिकल + इलेक्ट्रिकल ड्युअल फाइव्ह-प्रिव्हेंशन इंटरलॉकिंग सिस्टमसह सुसज्ज, त्याच्यावरील गैरकारभार दूर करते स्रोत:

- सर्किट ब्रेकर्सचे अपघाती उघडणे किंवा बंद करणे प्रतिबंधित करते;

- लोड अंतर्गत सर्किट ब्रेकर ट्रॉली ढकलणे/काढणे प्रतिबंधित करते;

- ऊर्जावान असताना ग्राउंडिंग स्विच बंद करणे प्रतिबंधित करते;

- ग्राउंडिंग स्विच बंद असताना अपघाती उर्जा प्रतिबंधित करते;

- ऊर्जावान कंपार्टमेंटमध्ये अपघाती प्रवेश प्रतिबंधित करते.

4. संक्षिप्त, कार्यक्षम आणि सहज विस्तारण्यायोग्य

कॅबिनेटमध्ये कॉम्पॅक्ट संरचना आहे, स्थापनेची जागा वाचवते. त्याचे मॉड्यूलर डिझाइन लवचिक संयोजनासाठी परवानगी देते आणि वीज वितरण प्रणालीच्या विस्ताराच्या गरजा पूर्ण करण्यासाठी कॅबिनेट प्रकारांचा विस्तार. ते सहजपणे जुळवून घेते विविध सिस्टीम आर्किटेक्चर्स, जसे की सिंगल बसबार आणि सिंगल बसबार सेगमेंटेड सिस्टीम, भविष्यातील सुविधा सिस्टम अपग्रेड आणि एकत्रीकरण.

लागू पर्यावरणीय परिस्थिती

1. सभोवतालचे तापमान: -10℃ ~ +40℃

2. उंची: ≤1000m (1000m पेक्षा जास्त उंचीच्या क्षेत्रांसाठी सानुकूलित डिझाइन उपलब्ध आहेत)

3. हवेतील आर्द्रता: दैनिक सरासरी सापेक्ष आर्द्रता ≤95%, मासिक सरासरी सापेक्ष आर्द्रता ≤90% (नॉन-कंडेन्सिंग)

4. सभोवतालचे वातावरण: संक्षारक किंवा स्फोटक वायू नाहीत, मोठ्या प्रमाणात धूळ नाही आणि ज्वलनशील किंवा स्फोटक नाही मीडिया

ठराविक अनुप्रयोग परिस्थिती

1. पॉवर प्लांट ऑक्झिलरी सिस्टम्स: स्थिरता सुनिश्चित करण्यासाठी, प्लांट पॉवर प्राप्त करण्यासाठी, वितरण करण्यासाठी आणि संरक्षित करण्यासाठी वापरली जाते जनरेटर सहाय्यक उपकरणांना वीज पुरवठा;

2. औद्योगिक आणि खाण उपक्रम उर्जा वितरण: खाणकाम, यांसारख्या उच्च-भार असलेल्या औद्योगिक परिस्थितींसाठी योग्य धातूविज्ञान आणि रासायनिक उद्योग, वीज पुरवठा नियंत्रण आणि ओव्हरलोड/शॉर्ट-सर्किट संरक्षण गरजा पूर्ण करतात उच्च-शक्ती उपकरणे;

3. व्यावसायिक आणि उंच इमारती: मोठ्या शॉपिंग मॉल्स, कार्यालयीन इमारती, हॉटेल्स इत्यादींच्या सबस्टेशनमध्ये वापरल्या जातात. बिल्डिंग पॉवरचे सुरक्षित वितरण आणि परिष्कृत व्यवस्थापन साध्य करण्यासाठी;

4. सार्वजनिक उपकेंद्र: शहरी आणि औद्योगिक सबस्टेशन्समधील मुख्य मध्यम-व्होल्टेज वीज वितरण उपकरणे म्हणून, प्रादेशिक पॉवर ग्रिडचे स्थिर ऑपरेशन सुनिश्चित करणे.

रिअल-वर्ल्ड ॲप्लिकेशन केस

केस स्टडी: जिआंगसू प्रांतातील एका मोठ्या स्टील समूहाच्या रोलिंग मिल उत्पादन लाइनसाठी वीज वितरण प्रकल्प

प्रकल्पाची पार्श्वभूमी: स्टील ग्रुपच्या रोलिंग मिल वर्कशॉपमधील सध्याचे स्विचगियर वृद्ध होत होते आणि वारंवार खराबी, उत्पादन लाइनच्या सतत ऑपरेशनवर परिणाम करते. उच्च-विश्वसनीयता मध्यम-व्होल्टेज स्विचगियर बदलण्यासाठी आवश्यक होते.

ऊत्तराची: 28 Usune KYN28-6KV स्विचगियर युनिट्स निवडली गेली, 10kV वीज वितरण प्रणालीशी सुसंगत, यासह 1600A चा रेट केलेला प्रवाह आणि 31.5kA (4s) चा अल्पकालीन प्रवाह, VS1 व्हॅक्यूम सर्किटसह कॉन्फिगर केलेला तोडणारे

अंमलबजावणीचे परिणाम: कार्यान्वित झाल्यापासून तीन वर्षांत, उपकरणे कोणत्याही अपयशाशिवाय कार्यरत आहेत. द पाच-लेयर इंटरलॉकिंग सिस्टम प्रभावीपणे चुकीच्या ऑपरेशनला प्रतिबंधित करते आणि विभागीय रचना टाळते दोषांचा प्रसार. रोलिंग मिल उत्पादन लाइनची वीज पुरवठा स्थिरता 99.9% ने सुधारली आहे, कमी होत आहे 5 दशलक्ष युआन पेक्षा जास्त वार्षिक डाउनटाइम तोटा, ग्राहकांकडून उच्च प्रशंसा कमाई.

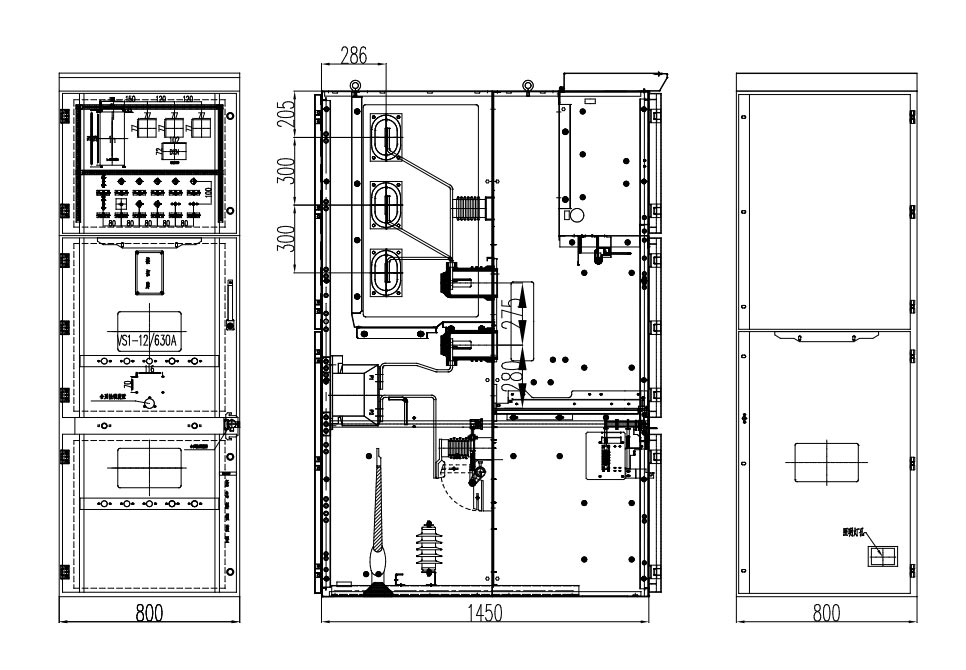

बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: पारंपारिक स्थिर स्विचगियरच्या तुलनेत Kyn28 स्विचगियर 6kV चे मुख्य फायदे काय आहेत?

उ: पारंपारिक स्थिर स्विचगियरच्या तुलनेत, Usune KYN28-6KV चा सर्वात मोठा फायदा म्हणजे त्याची काढता येण्याजोगी रचना. सर्किट ब्रेकर ट्रॉली स्वतंत्रपणे हलवता येते, या दरम्यान संपूर्ण कॅबिनेटची वीज बंद करण्याची गरज दूर करते. देखभाल, वीज आउटेजचा प्रभाव लक्षणीयरीत्या कमी करते. त्याच बरोबर, त्याचे मेटल-आर्मर्ड कंपार्टमेंटलाइज्ड संरचना आणि सर्वसमावेशक पाच-प्रूफ इंटरलॉकिंग सिस्टम वर्धित सुरक्षा देतात. मॉड्यूलर डिझाइन सुविधा देते विस्तार आणि प्रणाली एकत्रीकरण, जटिल वीज वितरण गरजांशी जुळवून घेणे आणि परिणामी एकूणच कमी जीवनचक्र देखभाल खर्च.

Q2: हे स्विचगियर उच्च-उंचीवर किंवा विशेष वातावरणाशी जुळवून घेता येईल का? कस्टमायझेशन सायकल काय आहे?

उ: होय. उच्च-उंचीच्या वातावरणासाठी >1000m, Usune इन्सुलेशन डिझाइन आणि घटक निवड इष्टतम करेल. साठी विशेष वातावरण जसे की संक्षारक, उच्च आर्द्रता आणि धुळीचे वातावरण, सानुकूलित उपाय जसे की गंजरोधक कोटिंग्ज, वर्धित सीलिंग आणि धूळरोधक अडथळे प्रदान केले जाऊ शकतात. मानकांसाठी उत्पादन चक्र सानुकूलित उत्पादने अंदाजे 15-20 दिवस आहेत, सानुकूलित जटिलता आणि ऑर्डर प्रमाण यावर अवलंबून.

Q3: निर्माता म्हणून, Usune कोणत्या विक्री-पश्चात आणि तांत्रिक समर्थन सेवा प्रदान करते?

A: स्त्रोत कारखाना म्हणून, Usune संपूर्ण जीवनचक्र सेवा प्रदान करते: पूर्व-विक्रीमध्ये सोल्यूशन डिझाइन, पॅरामीटर समाविष्ट आहे निवड आणि तांत्रिक सल्लामसलत; विक्री फॉलोअपमध्ये उत्पादन प्रगती ट्रॅकिंग आणि फॅक्टरी चाचणी समाविष्ट आहे सहकार्य विक्रीनंतर मोफत इन्स्टॉलेशन आणि कमिशनिंग, ऑपरेटर प्रशिक्षण, 1 वर्षाची उपकरणे वॉरंटी, आजीवन सुटे भाग पुरवठा आणि देखभाल सेवा आणि तांत्रिक गरजांसाठी 24-तास जागतिक प्रतिसाद याची खात्री करण्यासाठी स्थिर उपकरणे ऑपरेशन.
