कमी व्होल्टेज निश्चित प्रकार स्विचगियर कॅबिनेट

Usune GGD लो व्होल्टेज फिक्स्ड प्रकार स्विचगियर कॅबिनेट विशेषतः AC 50Hz पॉवर वितरण प्रणालीसाठी डिझाइन केलेले आहे 380V च्या रेट केलेल्या ऑपरेटिंग व्होल्टेजसह आणि 3150A पर्यंत रेट केलेले ऑपरेटिंग करंट. हे कोर कंट्रोल हब म्हणून काम करते वीज, प्रकाश आणि वितरण उपकरणांसाठी, स्थिरपणे आणि कार्यक्षमतेने वीज वितरण कार्ये साकार करणे.

ऊर्जा क्षेत्र, वीज वापरकर्ते आणि डिझाइन युनिट्सच्या गरजा लक्षात घेऊन विकसित केलेले हे उत्पादन प्रगत तंत्रज्ञान आणि पारंपारिक लो-व्होल्टेज स्विचगियर पासून एक आदर्श अपग्रेड आहे. अग्रगण्य चीनी एक कोर उत्पादन म्हणून निर्माता, ते विश्वसनीय कार्यप्रदर्शन, सुरक्षित ऑपरेशन आणि सोयीस्कर देखभाल समाकलित करते, ज्यामुळे ते प्राधान्य दिले जाते विश्वासार्ह लो-व्होल्टेज वीज वितरण पुरवठादार शोधत असलेल्या जागतिक वापरकर्त्यांसाठी निवड. उत्पादनाचा लाभ घेणे प्रगत चीनी कारखान्यांची क्षमता, त्याची गुणवत्ता हमी आहे.

कमी व्होल्टेज स्विचगियर

मध्यम व्होल्टेज स्विचगियर

कोर तांत्रिक पॅरामीटर्स

1. रेटेड वारंवारता: 50Hz
2. रेटेड ऑपरेटिंग व्होल्टेज: 380V AC
3. रेट केलेले ऑपरेटिंग वर्तमान: 3150A पर्यंत
4. लागू मानके: IEC439, GB 7251, IEC60056, इ.
5. संरक्षण रेटिंग: IP30–IP54 (सानुकूल करण्यायोग्य)
6. ब्रेकिंग क्षमता: उच्च, उत्कृष्ट डायनॅमिक आणि थर्मल स्थिरता

अनुपालन आणि गुणवत्ता हमी

1. आंतरराष्ट्रीय मानके

कमी व्होल्टेज स्थिर प्रकार स्विचगियर कॅबिनेट मुख्य आंतरराष्ट्रीय विद्युत मानकांचे पूर्णपणे पालन करते, याची खात्री करून जागतिक लागू आणि विश्वसनीयता. या मानकांमध्ये हे समाविष्ट आहे: IEC60056 (उच्च व्होल्टेज एसी सर्किट ब्रेकर्स), IEC60099 (एसी गॅपलेस मेटल ऑक्साइड सर्ज अरेस्टर), IEC60129 (एसी डिस्कनेक्ट स्विचेस आणि ग्राउंडिंग स्विचेस), IEC60185 (करंट ट्रान्सफॉर्मर), IEC60186 (व्होल्टेज ट्रान्सफॉर्मर), आणि IEC60298 (1kV–50kV AC मेटल-बंद स्विचगियर).

2. राष्ट्रीय आणि उद्योग मानके

स्विचगियर कठोर चिनी राष्ट्रीय आणि उद्योग मानकांची पूर्तता करते, यासह: GB/T7251.12-2013 (लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर असेंब्लीज), GB1207 (व्होल्टेज ट्रान्सफॉर्मर), GB1208 (चालू ट्रान्सफॉर्मर), GB50150-2006 "इलेक्ट्रिकल इंस्टॉलेशन्समधील इलेक्ट्रिकल उपकरणांच्या स्वीकृती चाचणीसाठी मानक", आणि DL/T 5004-2004 "तांत्रिक पॉवर अभियांत्रिकीमध्ये डीसी सिस्टमच्या डिझाइनसाठी तपशील".

3. कठोर चाचणी आणि तपासणी

- व्हिज्युअल तपासणी: कॅबिनेटच्या शैलीवर एक व्यापक व्हिज्युअल आणि आयामी तपासणी केली जाते, परिमाणे, स्ट्रक्चरल डिझाइन, तसेच निवड, मांडणी, वायरिंग, स्थापना प्रक्रिया आणि पृष्ठभाग कोटिंग तांत्रिक आवश्यकतांचे पालन सुनिश्चित करण्यासाठी अंतर्गत घटक आणि नोंदी ठेवल्या जातात.

- फॅक्टरी चाचणी: प्रत्येक स्विचगियरची सध्याच्या राष्ट्रीय आणि त्यानुसार फॅक्टरी चाचणी आणि तपासणी केली जाते कारखाना सोडण्यापूर्वी उद्योग मानके आणि उत्पादनाची खात्री करण्यासाठी प्रामाणिक चाचणी रेकॉर्ड प्रदान केले जातात वितरणापूर्वी मानकांची पूर्तता करते.

ऑपरेटिंग पर्यावरण आवश्यकता

1. सभोवतालचे तापमान: -5℃ ते +40℃, 24-तास सरासरी तापमान ≤ +35℃
2. उंची: ≤ 2000m (घरातील स्थापना)
3. सापेक्ष आर्द्रता: +40℃ वर ≤ 50%, कमी तापमानात (उदा. +20℃ वर ≤ 90%) शिथिल करता येते. तापमान बदलांमुळे संक्षेपण.
4. प्रतिष्ठापन कोन: उभ्या विमानासह कोन ≤ 5°
5. पर्यावरणीय आवश्यकता: तीव्र कंपन, प्रभाव आणि संक्षारक पदार्थांपासून मुक्त; विशेष आवश्यकता निर्मात्याशी वाटाघाटी केली जाऊ शकते.

मुख्य कार्यप्रदर्शन फायदे

1. उच्च ब्रेकिंग क्षमता आणि मजबूत स्थिरता

मजबूत संरचना, मोठ्या शॉर्ट-सर्किट प्रवाहांना तोंड देण्यास सक्षम आणि अत्यंत अंतर्गत स्थिर ऑपरेशन विद्युत परिस्थिती.

2. लवचिक कॉन्फिगरेशन

मॉड्युलर इलेक्ट्रिकल सोल्यूशन्स विविध संयोजनांना समर्थन देतात, एकाधिक मालिका उपलब्ध आहेत, भिन्नांशी जुळवून घेण्यायोग्य आहेत अनुप्रयोग परिस्थिती.

3. व्यावहारिक आणि टिकाऊ

नवीन रचना, उच्च संरक्षण पातळी, धूळरोधक, ओलावा-पुरावा आणि प्रभाव-प्रतिरोधक, सेवा आयुष्य वाढवते.

4. सुरक्षित आणि देखभाल करणे सोपे

स्पष्ट मांडणी, सहज उपलब्ध घटक, सोयीस्कर ऑपरेशन, डाउनटाइम कमी करणे आणि देखभाल सुलभ करणे. ५. विस्तृत लागूता: पॉवर प्लांट, सबस्टेशन, कारखाने, व्यावसायिक इमारती आणि पायाभूत सुविधा प्रकल्प.

वास्तविक-जागतिक अनुप्रयोग प्रकरणे

प्रकरण 1: मोठ्या कोळसा खाणीसाठी वीज वितरण प्रकल्प

1. प्रकल्पाची पार्श्वभूमी: एका मोठ्या कोळसा खाण गटाला त्याच्यासाठी विश्वसनीय कमी-व्होल्टेज वीज वितरण प्रणालीची आवश्यकता होती. भूमिगत खाण उपकरणे आणि पृष्ठभाग सुविधा, धूळ, आर्द्रता आणि कंपन
2. उपाय: Usune प्रदान केले 36 GGD मालिका कमी व्होल्टेज निश्चित प्रकार स्विचगियर कॅबिनेट, IP54 सह सानुकूलित संरक्षण आणि कंपन-प्रतिरोधक स्थापना.
3. अर्जाचे परिणाम: 5 वर्षांहून अधिक काळ विद्युत बिघाड न करता स्थिर ऑपरेशन; देखभाल वारंवारता जुन्या उपकरणांच्या तुलनेत 30% कमी; विद्युत सुरक्षा अपघात नाही, खाण कार्यक्षमता सुधारणे.

प्रकरण २: अर्बन सबस्टेशन अपग्रेड प्रोजेक्ट

1. प्रकल्पाची पार्श्वभूमी: महानगरपालिका सबस्टेशनला त्याची जुनी वीज वितरण प्रणाली सुधारित करण्यासाठी आवश्यक आहे रहिवासी आणि व्यवसायांच्या विजेच्या गरजा पूर्ण करण्यासाठी वाढलेली वीज पुरवठा क्षमता आणि विश्वासार्हता.
2. उपाय: Usune GGD स्विचगियरचा वापर 3150A च्या रेट केलेल्या करंटसह, बुद्धिमान मॉनिटरिंग आणि समाकलित करण्यासाठी केला गेला. संरक्षण कार्ये.
3. ऍप्लिकेशन इफेक्ट्स: पॉवर वितरण क्षमता 40% ने वाढली, कमाल वीज मागणी पूर्ण करते; दोष प्रतिसाद वेळ 60% कमी, वीज आउटेज कालावधी कमी; राज्य ग्रीड मानकांशी सुसंगत, उत्कृष्ट साध्य करणे स्वीकृती

तांत्रिक तपशील

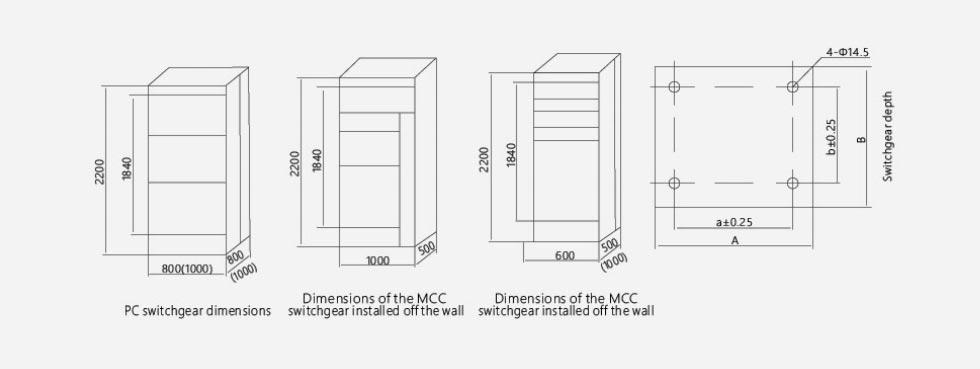

उत्पादन बाह्य परिमाण

प्रकल्प संदर्भ

कॅस-स्पेस रॉकेट लाँच प्रकल्प

चाचणी अहवाल

वारंवार विचारले जाणारे प्रश्न

Q1: Usune GGD लो व्होल्टेज फिक्स्ड टाइप स्विचगियर कॅबिनेटचे संरक्षण रेटिंग काय आहे आणि ते कसे रुपांतरित केले जाते वेगवेगळ्या वातावरणात?

A: मानक संरक्षण रेटिंग IP30 आहे, IP54 पर्यंत सानुकूल करण्यायोग्य आहे. उच्च संरक्षण रेटिंग (उदा., IP54) धूळ आहेत आणि ओलावा प्रतिरोधक, खाणी, कारखाने आणि दमट वातावरणासाठी योग्य; संक्षारक वातावरणासाठी, सानुकूलित गरजा पूर्ण करण्यासाठी अँटी-गंज कोटिंग्ज आणि विशेष साहित्य उपलब्ध आहेत.

Q2: उत्पादनाचे आयुर्मान काय आहे आणि कोणती नियमित देखभाल आवश्यक आहे?

उ: सामान्य सेवा जीवन 15-20 वर्षे आहे. नियमित देखभालमध्ये हे समाविष्ट आहे: त्रैमासिक धूळ साफ करणे, फास्टनर्स तपासणे आणि घटक ऑपरेटिंग स्थिती; वार्षिक सर्वसमावेशक इन्सुलेशन प्रतिरोध चाचणी आणि संरक्षण कार्य कॅलिब्रेशन योग्य देखभाल सेवा आयुष्य वाढवू शकते आणि स्थिर ऑपरेशन सुनिश्चित करू शकते.

Q3: Usune विशेष व्होल्टेज/करंट किंवा स्ट्रक्चर्ससाठी सानुकूलित उपाय देऊ शकतो का?

उ: होय. एक व्यावसायिक निर्माता म्हणून, आम्ही संपूर्ण सानुकूलित सेवा ऑफर करतो: रेट केलेले व्होल्टेज समायोजित करणे (220V/400V) आणि वर्तमान (3150A पर्यंत), परिमाणे, घटक लेआउट आणि कार्ये सुधारित करणे; आमची अभियांत्रिकी टीम काम करेल IEC/GB मानकांचे पालन करणारे सानुकूलित उपाय डिझाइन करण्यासाठी जवळून एकत्र.
