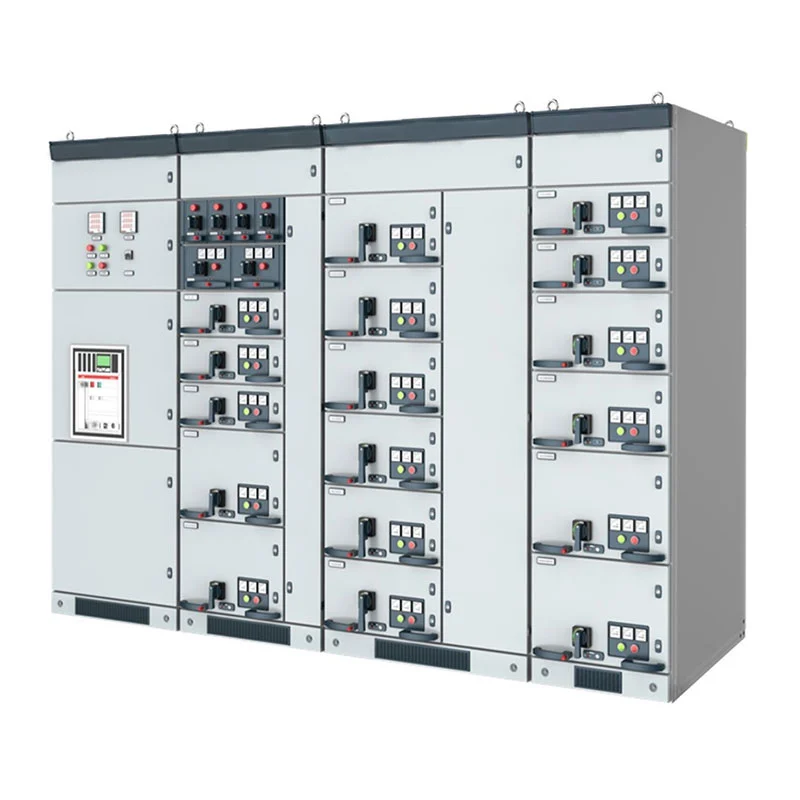

GGD लो व्होल्टेज पॉवर डिस्ट्रिब्युशन पॅनल रेट केलेल्या फ्रिक्वेंसीसह इनडोअर पॉवर वितरण अनुप्रयोगांसाठी डिझाइन केले आहे 50Hz चे आणि 380/400V पर्यंत रेट केलेले कार्यरत व्होल्टेज. त्याची कॅबिनेट रचना, तांबे बसबार, नियंत्रण सर्किट आणि संरक्षण प्रकल्पाच्या गरजेनुसार घटक कॉन्फिगर केले जाऊ शकतात. सोल्यूशन पॉवर प्लांट्स, सबस्टेशनसाठी योग्य आहे, कारखाने, खाण उपक्रम, व्यावसायिक इमारती आणि इतर विद्युत वितरण सुविधा.
GGD लो व्होल्टेज पॉवर डिस्ट्रिब्युशन पॅनल हे केंद्रीकृत लो-व्होल्टेज वितरण युनिट म्हणून डिझाइन केले आहे. हे करू शकते अपस्ट्रीम सिस्टीममधून विद्युत उर्जा प्राप्त करा आणि उपकरणांसाठी एकाधिक आउटगोइंग सर्किट्समध्ये वितरित करा, प्रकाश, मोटर्स आणि इतर भार.
कॅबिनेटची व्यवस्था इनकमिंग कॅबिनेट, आउटगोइंग डिस्ट्रिब्युशन कॅबिनेट, कॅपेसिटर नुकसान भरपाई कॅबिनेट किंवा इलेक्ट्रिकल सिंगल-लाइन डायग्रामनुसार इतर कॉन्फिगरेशन. हे सिस्टीममध्ये समाकलित करणे सोपे करते विविध औद्योगिक आणि व्यावसायिक वितरण नेटवर्क.
अंतर्गत मांडणी प्रकल्पाच्या डिझाइननुसार मुख्य विद्युत घटक आणि नियंत्रण वायरिंग वेगळे करते. युनिव्हर्सल सर्किट ब्रेकर्स, मोल्डेड केस सर्किट ब्रेकर्स, लघु सर्किट ब्रेकर्स, कॉन्टॅक्टर्स, रिले, मीटर आणि इतर घटक आवश्यक सर्किट फंक्शन्सनुसार निवडले जाऊ शकतात.
सानुकूलित घटक ब्रँड किंवा वैशिष्ट्य आवश्यक असलेल्या प्रकल्पांसाठी, Usune घटक निवडीचे समन्वय साधू शकते उत्पादनापूर्वी खरेदीदारासह.
कॅबिनेट फ्रेम आणि विभाजने कोल्ड-रोल्ड स्टील प्लेटपासून तयार केली जातात. संदर्भ प्लेट जाडी आहे ≥2 मिमी, ऑपरेशन आणि देखभाल दरम्यान तीक्ष्ण कडा कमी करण्यासाठी तयार केलेल्या कडांवर उपचार केले जातात.
परवानगी देताना सामान्य ऑपरेशनसाठी पुरेशी यांत्रिक शक्ती प्रदान करण्यासाठी कॅबिनेट संरचना डिझाइन केली आहे तपासणी, वायरिंग आणि घटक बदलण्यासाठी प्रवेश. समोर आणि मागील दरवाजे व्यावहारिक साठी व्यवस्था आहेत ऑपरेशन आणि देखभाल.
मुख्य आणि शाखा बसबारसाठी इलेक्ट्रोलाइटिक तांबे वापरला जातो. इन्सुलेशन आणि उष्णता-संकुचित करण्यायोग्य संरक्षणात्मक साहित्य करू शकतात आवश्यक डायलेक्ट्रिक कार्यप्रदर्शन राखण्यासाठी बसबार प्रणालीवर लागू करा.
बसबारच्या व्यवस्थेसाठी फेज आयडेंटिफिकेशन प्रदान केले जाते, तर बसबार जॉइंट्सनुसार प्रक्रिया केली जाते आवश्यक विद्युत कनेक्शन पद्धत. दरम्यान आवश्यक असेल तेथे लवचिक बसबार कनेक्शन देखील प्रदान केले जाऊ शकते येणारी बस ब्रिज आणि मुख्य सर्किट ब्रेकर.
कॅबिनेट असेंब्लीच्या दिशेने समर्पित पीई कॉपर बसची व्यवस्था केली आहे. ग्राउंडिंग आवश्यक घटक असू शकतात बाह्य ग्राउंडिंग नेटवर्कशी कनेक्शनसाठी प्रदान केलेल्या ग्राउंडिंग टर्मिनलसह, पीई सिस्टमद्वारे कनेक्ट केलेले.
केबल कंपार्टमेंट केबल हेड्स आणि संबंधित वर्तमान ट्रान्सफॉर्मरच्या स्थापनेसाठी पुरेशी जागा राखून ठेवू शकते प्रकल्पाच्या रेखांकनानुसार.

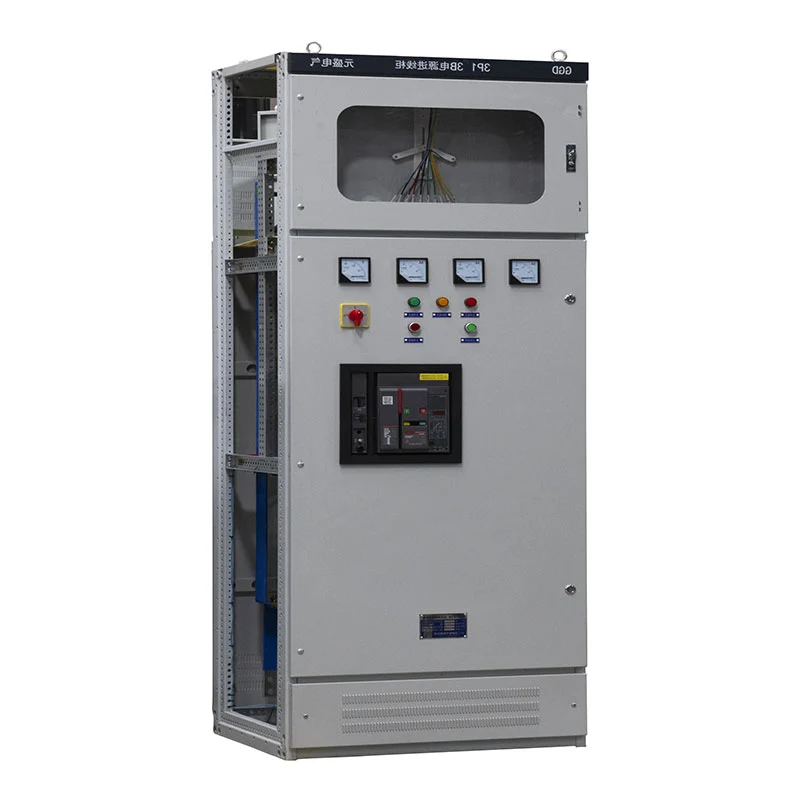

इनकमिंग कॅबिनेट युनिव्हर्सल सर्किट ब्रेकर्स आणि संबंधित संरक्षण फंक्शन्ससह सुसज्ज असू शकतात. द पुरवलेल्या कॉन्फिगरेशनमध्ये अंडरव्होल्टेज ट्रिप संरक्षणासह इलेक्ट्रिक-ऑपरेशन सर्किट ब्रेकर्स समाविष्ट असू शकतात आणि इलेक्ट्रिकल डिझाइननुसार वेळ-विलंब कार्ये.
संरक्षण आणि नियंत्रण कॉन्फिगरेशन एकापुरते मर्यादित न राहता प्रकल्प आवश्यकतांनुसार निर्धारित केले जाते निश्चित घटक संयोजन.

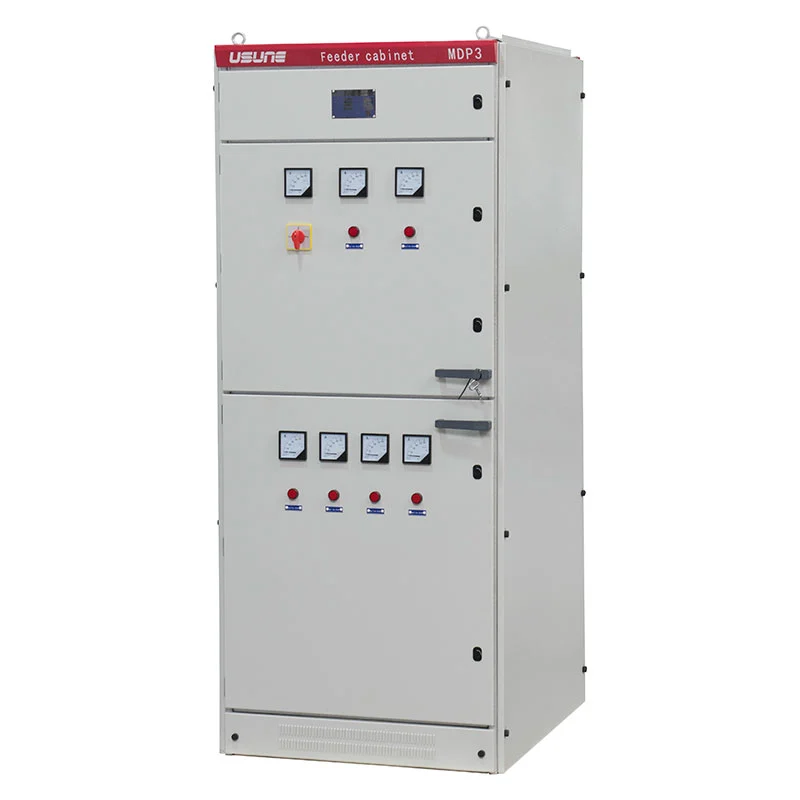

आउटगोइंग सर्किट्सची व्यवस्था वेगवेगळ्या भार आणि वितरण आवश्यकतांसाठी केली जाऊ शकते. सर्किट ब्रेकर, कॉन्टॅक्टर्स, थर्मल रिले आणि टर्मिनल ब्लॉक्स प्रत्येकाच्या रेट केलेल्या वर्तमान आणि नियंत्रण आवश्यकतांनुसार निवडले जाऊ शकतात फीडर
कॅबिनेट लेआउट स्पष्ट सर्किट ओळखीचे समर्थन करते, डिव्हाइस क्रमांक आणि वायरिंग लेबले सुलभतेसाठी ठेवतात तपासणी आणि देखभाल.
मोटर ऍप्लिकेशन्ससाठी, कॅबिनेट योग्य स्विचिंग आणि संरक्षणासह मोटर कंट्रोल सर्किट्स समाकलित करू शकते घटक स्टार्ट/स्टॉप इंडिकेशन लाइट आणि सर्किट आयडेंटिफिकेशन कॅबिनेट पॅनेलवर मदत करण्यासाठी व्यवस्था केली जाऊ शकते ऑपरेटर त्वरीत वैयक्तिक मोटर सर्किट ओळखतात.
दुय्यम नियंत्रण सर्किट मंजूर इलेक्ट्रिकल रेखांकनानुसार वायर्ड आहेत. लवचिक कंडक्टर आहेत व्यवस्थित बंडलमध्ये व्यवस्थित केलेले, योग्य इन्सुलेशन आणि स्लीव्हज वापरल्या जातात जेथे वायरिंग जंगम किंवा यांत्रिकरित्या उघडलेले क्षेत्र.
संदर्भ क्रॉस-सेक्शनमध्ये नियंत्रण आणि एसी व्होल्टेज सर्किट्ससाठी 1.5 मिमी² आणि एसी करंट सर्किट्ससाठी 2.5 मिमी² समाविष्ट आहे, अंतिम इलेक्ट्रिकल डिझाइनच्या अधीन.
टर्मिनल ब्लॉक्स ज्वाला-प्रतिरोधक घटक वापरतात, तर कंडक्टर सर्किट क्रमांकानुसार ओळखले जातात किंवा रेखांकनांवर कंडक्टरची दिशा दर्शविली आहे. हाताने लिहिलेली अंतर्गत लेबले टाळली जातात; सर्किट क्रमांक आणि उपकरणे स्पष्ट दीर्घकालीन देखरेखीसाठी ओळख छापलेली किंवा हॉट-स्टॅम्प केलेली आहे.
GGD लो व्होल्टेज पॉवर डिस्ट्रिब्युशन पॅनेल खालील संदर्भ पॅरामीटर्सच्या आसपास डिझाइन केले आहे:
| आयटम | तपशील |
| उत्पादन प्रकार | GGD कमी व्होल्टेज वीज वितरण पॅनेल |
| रेट केलेले व्होल्टेज | 0.4kV |
| रेट केलेली वारंवारता | 50Hz |
| रेट केलेले वर्तमान | 3150A पर्यंत |
| संरक्षण पदवी | IP23 |
| स्थापना | इनडोअर |
| प्रदूषण पातळी | स्तर 3 |
| उंची | ≤1000मी |
| सभोवतालचे तापमान | -10°C ते +40°C |
| दैनिक सरासरी सापेक्ष आर्द्रता | ≤95% |
| मासिक सरासरी सापेक्ष आर्द्रता | ≤90% |
| भूकंपाची तीव्रता | 8 तीव्रता पर्यंत |
अंतिम इलेक्ट्रिकल पॅरामीटर्स, कॅबिनेट परिमाणे आणि घटकांची निवड मंजूरीनुसार निर्धारित केली जाते तांत्रिक रेखाचित्र आणि प्रकल्प आवश्यकता.
| मॉडेल | रेट केलेले व्होल्टेज (V) | रेट केलेले वर्तमान (A) | रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट (KA) | रेट केलेले शॉर्ट-टाईम स्टँड करंट(1s) (kA) | रेटेड शिखर (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | १५००(१६००) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| उत्पादन कोड | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
कारखाने, कार्यशाळा आणि खाण सुविधांमध्ये, GGD लो व्होल्टेज पॉवर डिस्ट्रिब्युशन पॅनेल मध्यवर्ती म्हणून काम करू शकते. उत्पादन उपकरणे, मोटर्स, प्रकाश व्यवस्था आणि सहायक प्रणालींसाठी वितरण बिंदू.
कॅबिनेट व्यावसायिक आणि उंच इमारती वितरण नेटवर्कसाठी कॉन्फिगर केले जाऊ शकते जेथे एकाधिक आउटगोइंग सर्किट्सला केंद्रीकृत संरक्षण, मापन आणि नियंत्रण आवश्यक आहे.
पॉवर प्लांट आणि सबस्टेशन कमी-व्होल्टेज सहाय्यक वीज वितरण आणि डाउनस्ट्रीमसाठी उपकरणे वापरू शकतात इलेक्ट्रिकल सिस्टम, अंतर्गत कॉन्फिगरेशन प्रकल्पाच्या सिंगल-लाइन डायग्रामशी जुळवून घेतले.
उपकरणे इनडोअर इंस्टॉलेशनसाठी आहेत. संदर्भ ऑपरेटिंग तापमान -10°C ते +40°C, सह 1000 मीटर पर्यंतची उंची.
आजूबाजूचे वातावरण तीव्र कंपन, प्रभाव आणि गंजणारी परिस्थितींपासून मुक्त असावे. जेव्हा विशेष पर्यावरणीय आवश्यकता अस्तित्वात आहे, तांत्रिक परिस्थिती Usune आणि खरेदीदार यांच्यात आधी चर्चा केली जाऊ शकते उत्पादन
स्थापनेदरम्यान, उभ्या विमानाकडे उपकरणाचा कल 5° पेक्षा जास्त नसावा. योग्य स्थापना कॅबिनेट संरेखन, दरवाजा ऑपरेशन आणि इलेक्ट्रिकल कनेक्शन विश्वसनीयता राखण्यास मदत करते.
GGD लो व्होल्टेज पॉवर डिस्ट्रिब्युशन पॅनलचे डिझाइन आणि उत्पादन लागू लो-व्होल्टेज स्विचगियरचे अनुसरण करते संबंधित GB आणि IEC मानकांसह आवश्यकता. पुरवठा केलेली उपकरणे त्यानुसार तयार केली जाऊ शकतात नवीनतम लागू प्रकल्प तपशील आणि मंजूर तांत्रिक दस्तऐवज.
मुख्य संदर्भ मानकांमध्ये GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 आणि इतर लागू इलेक्ट्रिकल यांचा समावेश आहे प्रकल्पाद्वारे निर्दिष्ट मानके.
Usune च्या उत्पादन आणि गुणवत्ता व्यवस्थापन क्रियाकलापांना ISO 9001, ISO 14001 आणि ISO 45001 प्रणालींद्वारे समर्थित आहे. संबंधित चाचणी दस्तऐवजांसह, सीई प्रमाणीकरणासह इलेक्ट्रिकल उत्पादने देखील पुरवली जाऊ शकतात उत्पादन कॉन्फिगरेशनसाठी.
| तुलना आयटम | GGD कमी व्होल्टेज वीज वितरण पॅनेल | मागे घेण्यायोग्य स्विचगियर | निश्चित-प्रकार वितरण कॅबिनेट |
| मुख्य उद्देश | कमी-व्होल्टेज वीज वितरण, नियंत्रण आणि संरक्षण | वारंवार सर्किट स्विचिंग आणि देखभाल | मूलभूत वीज वितरण |
| ठराविक व्होल्टेज | 0.4kV | कॉन्फिगरेशनवर अवलंबून कमी/मध्यम व्होल्टेज | कमी व्होल्टेज |
| कॅबिनेट संरचना | स्थिर मॉड्यूलर कॅबिनेट | काढता येण्याजोगा ड्रॉवर/ट्रॉली रचना | निश्चित स्थापना |
| सर्किट प्रवेश | डिझाईनवर अवलंबून पुढील आणि मागील देखभाल | फंक्शनल युनिट्सचे जलद पैसे काढणे | पारंपारिक देखभाल प्रवेश |
| कॉन्फिगरेशन लवचिकता | उच्च | खूप उच्च | मध्यम |
| बसबार प्रणाली | तांबे मुख्य आणि शाखा busbars | विभागीय बसबार व्यवस्था | तांबे किंवा ॲल्युमिनियम बसबार |
| योग्य भार | फीडर, मोटर्स, प्रकाश व्यवस्था, सहाय्यक प्रणाली | एकाधिक फीडर आणि मोटर नियंत्रण सर्किट | सामान्य वितरण भार |
| देखभाल दृष्टीकोन | घटक-स्तरीय तपासणी आणि बदली | देखरेखीसाठी कार्यात्मक युनिट काढणे | घटक-स्तरीय देखभाल |
| प्रकल्प सानुकूलन | सिंगल-लाइन डायग्राम आणि घटक-आधारित सानुकूलन | ड्रॉवर कॉन्फिगरेशन सानुकूलन | मूलभूत कॉन्फिगरेशन सानुकूलन |
| ठराविक अनुप्रयोग | कारखाने, सबस्टेशन्स, पॉवर प्लांट्स, इमारती | औद्योगिक वितरण आणि मोटर नियंत्रण | व्यावसायिक आणि सामान्य हेतूचे वितरण |
GGD लो व्होल्टेज पॉवर डिस्ट्रिब्युशन पॅनल विशेषतः योग्य आहे जेव्हा प्रकल्पाला मजबूत केंद्रीकृत आवश्यक असते स्पष्ट अंतर्गत रचना असलेले वितरण कॅबिनेट, तांबे बसबार प्रणाली आणि येणाऱ्याची लवचिक निवड, आउटगोइंग आणि कंट्रोल सर्किट्स.
अशा प्रकल्पांसाठी जेथे वैयक्तिक कार्यात्मक युनिट्सची जलद बदली ही प्राथमिक आवश्यकता आहे, एक काढता येण्याजोगा कॉन्फिगरेशन अधिक योग्य असू शकते. कमी सर्किट बदलांसह सोप्या वितरण नेटवर्कसाठी, एक निश्चित-प्रकार कॅबिनेट अधिक सरळ उपाय देऊ शकते.
Usune कॅबिनेट संरचना, सर्किट ब्रेकर्स, बसबार व्यवस्था, नियंत्रण घटक आणि अंतर्गत वायरिंग निवडू शकतात प्रकल्पाच्या सिंगल-लाइन डायग्राम आणि तांत्रिक आवश्यकतांनुसार.
GGD लो व्होल्टेज पॉवर डिस्ट्रिब्युशन पॅनेलचा संदर्भ कॅस-स्पेस रॉकेट लॉन्च प्रकल्पासाठी देण्यात आला आहे, कमी-व्होल्टेज वितरण आणि इलेक्ट्रिकल अशा प्रकल्पाच्या वातावरणात त्याचा अनुप्रयोग प्रदर्शित करणे उपकरणांची विश्वासार्हता महत्त्वाची आहे.
Zhejiang Usune Electric Co., Ltd ला इलेक्ट्रिकल उपकरण क्षेत्रातील 14 वर्षांपेक्षा जास्त अनुभव आहे, समर्थित प्रोजेक्ट-विशिष्ट आवश्यकतांनुसार कॉन्फिगरेशन विकसित करण्यास सक्षम अनुभवी R&D टीमद्वारे.
इलेक्ट्रिकल घटक आणि कॅबिनेट फॅब्रिकेशनपासून ते अंतर्गत वायरिंग आणि अंतिम तपासणीपर्यंत, Usune नियंत्रित लागू होते उत्पादन आणि गुणवत्ता तपासणी प्रक्रिया. मानक उत्पादन लीड वेळ अंदाजे 15-20 दिवस आहे, अवलंबून कॉन्फिगरेशन आणि ऑर्डरच्या प्रमाणात.
विशिष्ट सर्किट ब्रेकर, नियंत्रण घटक, कॅबिनेट परिमाणे, बसबार व्यवस्था किंवा आवश्यक असलेल्या प्रकल्पांसाठी वायरिंग कॉन्फिगरेशन, Usune खरेदीदाराच्या सिंगल-लाइन डायग्राम आणि तांत्रिक आधारावर उपकरणे विकसित करू शकते तपशील
मानक संदर्भ रेट केलेले व्होल्टेज 0.4kV आहे, 50Hz रेट केलेल्या वारंवारतेसह. अंतिम पॅरामीटर्स प्रकल्पावर अवलंबून असतात डिझाइन
पुरवठा केलेले कॉन्फिगरेशन 3150A पर्यंत पोहोचू शकते, निवडलेल्या सर्किट ब्रेकर, बसबार आणि एकूणच इलेक्ट्रिकलच्या अधीन डिझाइन
होय. कॅबिनेट परिमाणे, इलेक्ट्रिकल घटक, इनकमिंग आणि आउटगोइंग सर्किट्स, कंट्रोल फंक्शन्स, बसबार व्यवस्था आणि इतर तपशील मंजूर रेखाचित्रांनुसार सानुकूलित केले जाऊ शकतात.
कॉन्फिगरेशनमध्ये युनिव्हर्सल सर्किट ब्रेकर्स, मोल्डेड केस सर्किट ब्रेकर्स, लघु सर्किट ब्रेकर्स, कॉन्टॅक्टर्स, थर्मल रिले, मीटर आणि प्रकल्पाच्या गरजेनुसार इतर घटक.
प्रमाण आणि तांत्रिक कॉन्फिगरेशनवर अवलंबून, सामान्य उत्पादन कालावधी अंदाजे 15-20 दिवसांचा असतो.
होय. Usune निर्दिष्ट घटक कॉन्फिगरेशन आणि ग्राहकांसह OEM आणि प्रकल्प-आधारित सानुकूलन प्रदान करू शकते आवश्यकता
उत्पादनादरम्यान घटक आणि एकत्रित कॅबिनेटची तपासणी केली जाते, त्यानंतर नियमित तपासणी आणि चाचणीपूर्वी शिपमेंट प्रकल्पाच्या आवश्यकतांनुसार संबंधित चाचणी दस्तऐवज पुरवले जाऊ शकतात.
